GL.iNet MT6000怎么样? GL.iNet MT6000无线路由器拆机测评

最近这一款GL.iNet MT6000有不少人在问，拆机看看吧。

外包装尺寸不大，但拿在手上沉甸甸的感觉：

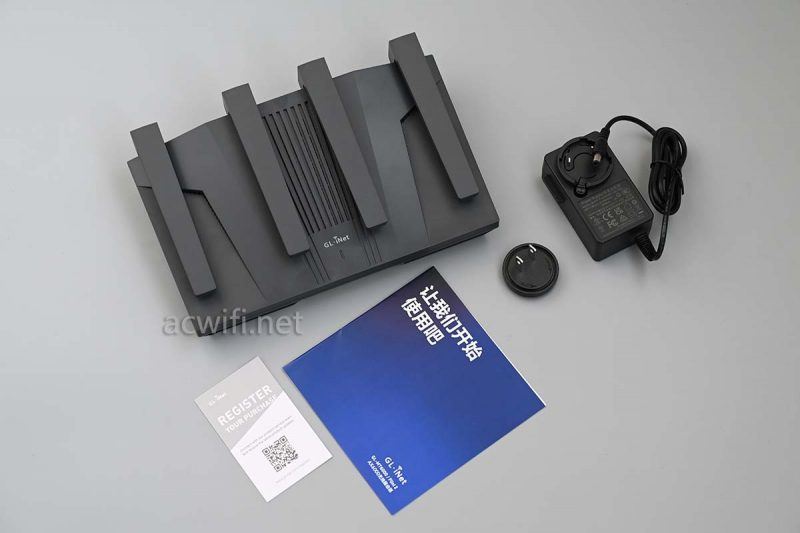

机身和配件：

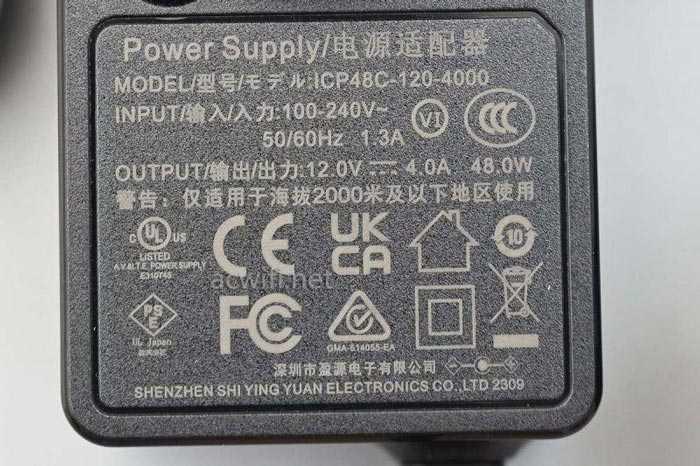

电源输出规格是12V/4A，电源额定功率给得挺大的，毕竟有USB3.0接口，以便你接入设备后有充足的供电。

实测接入两个2.5G网口时的待机功率是7W。对于双频均是4x4MIMO的双2.5G网口的无线路由器来说，功耗算是较低的。

这种灰质感不错：

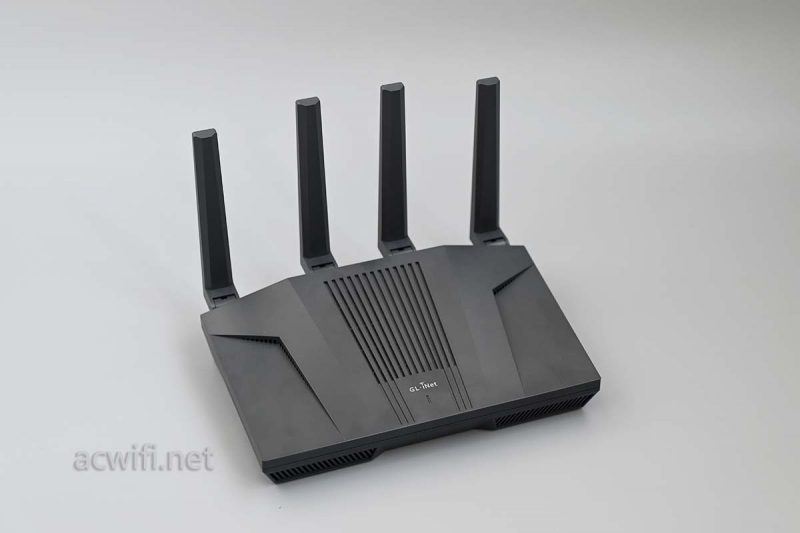

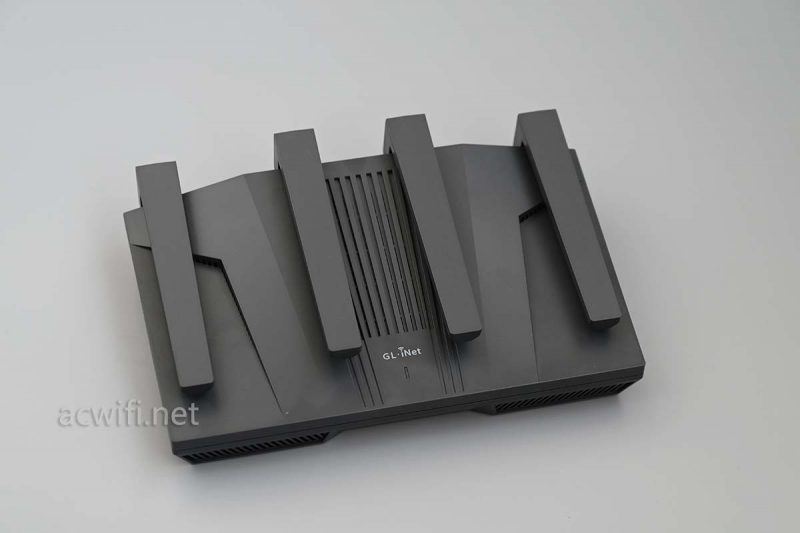

四根外置双频天线：

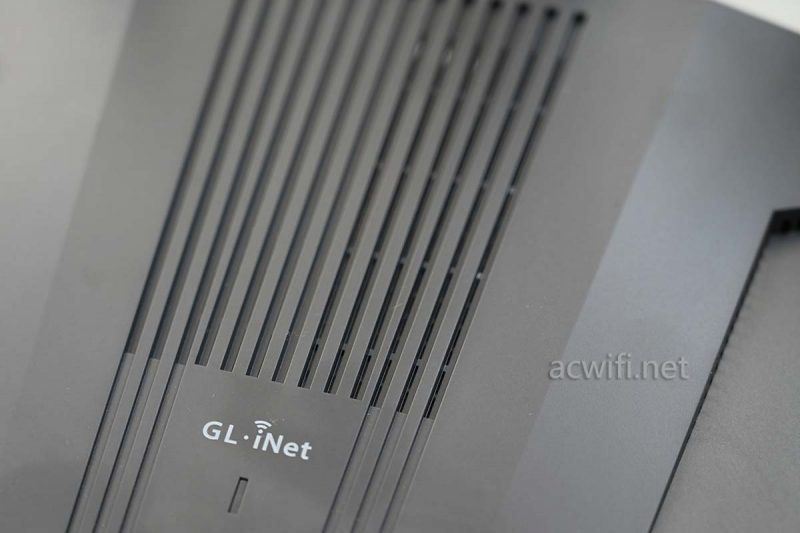

机身正上方有散热孔：

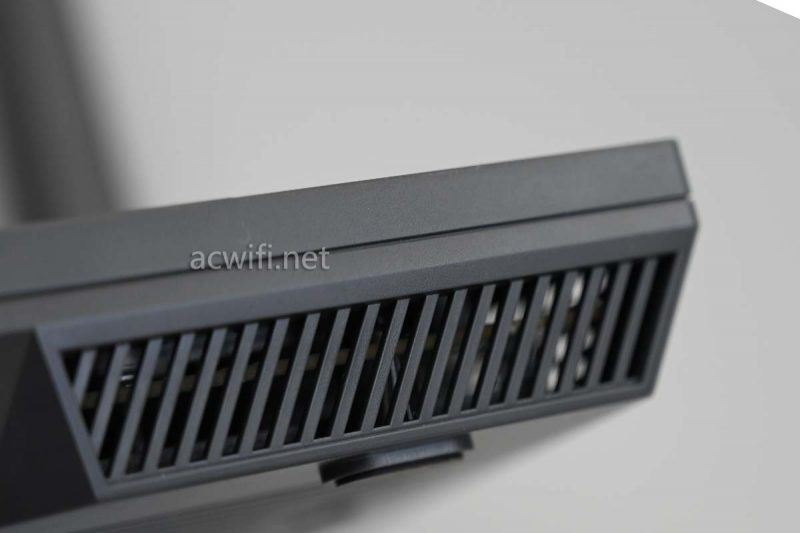

前脸也有散热孔：

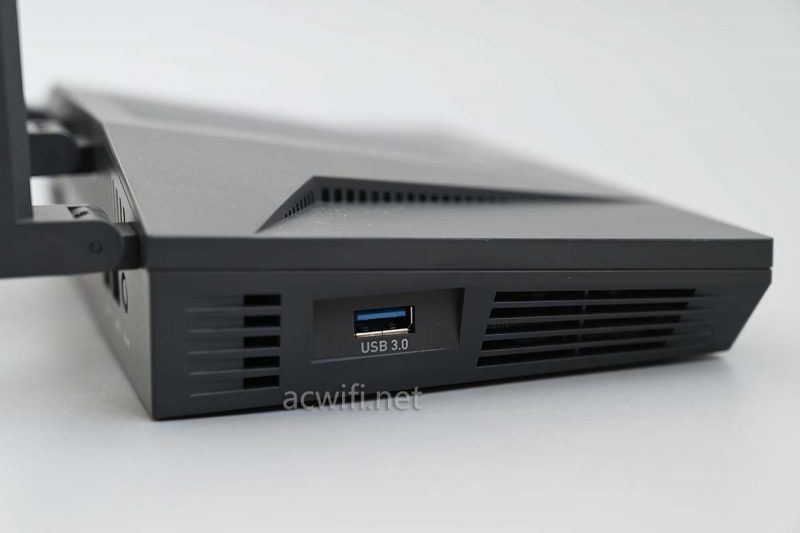

背面和两侧也有：

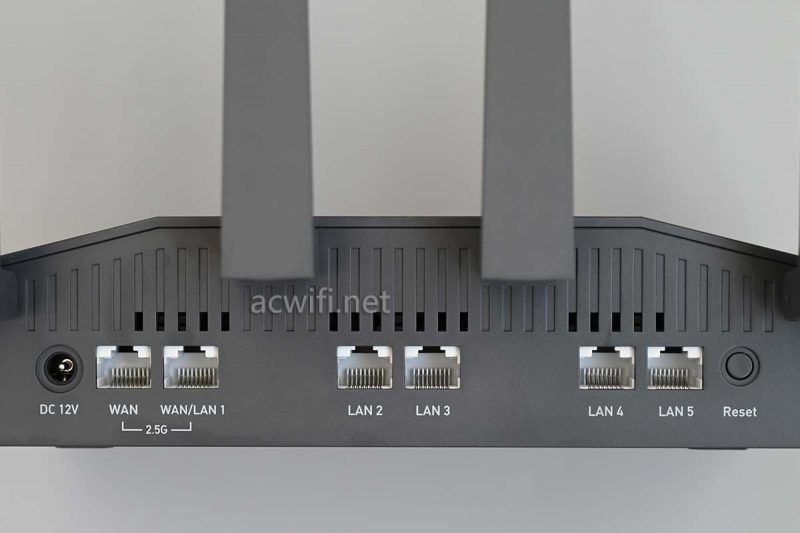

背面的网络接口，一共有六个网口：

DC电源旁边的两个网口最高速率2.5G，其余四个网口1G。



机身底部：

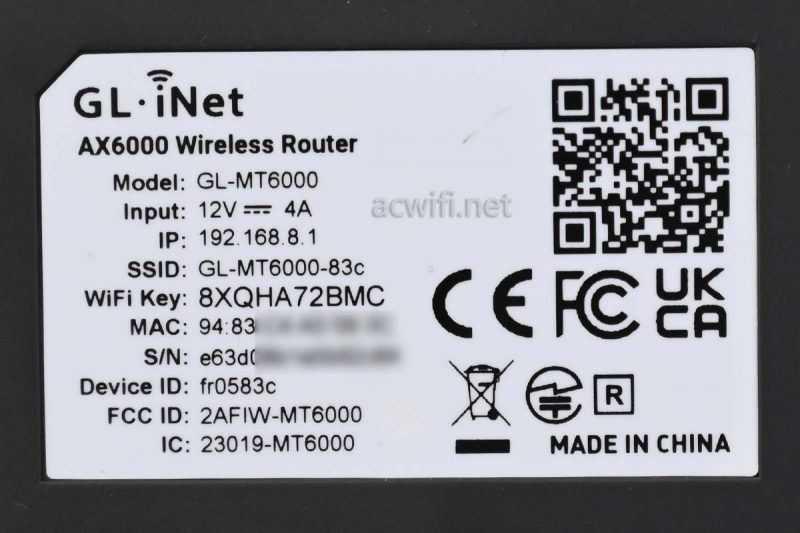

标签内容：

型号：GL-MT6000。

四个脚垫内有螺丝，拧出后撬开外壳：

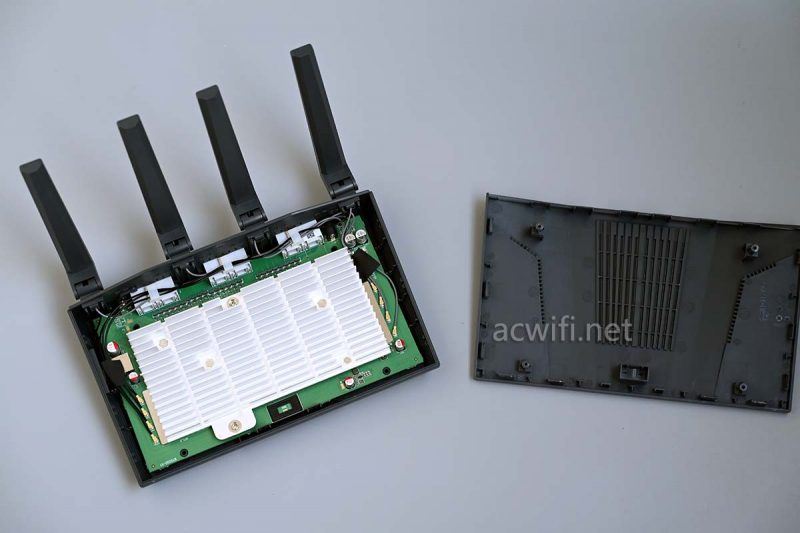

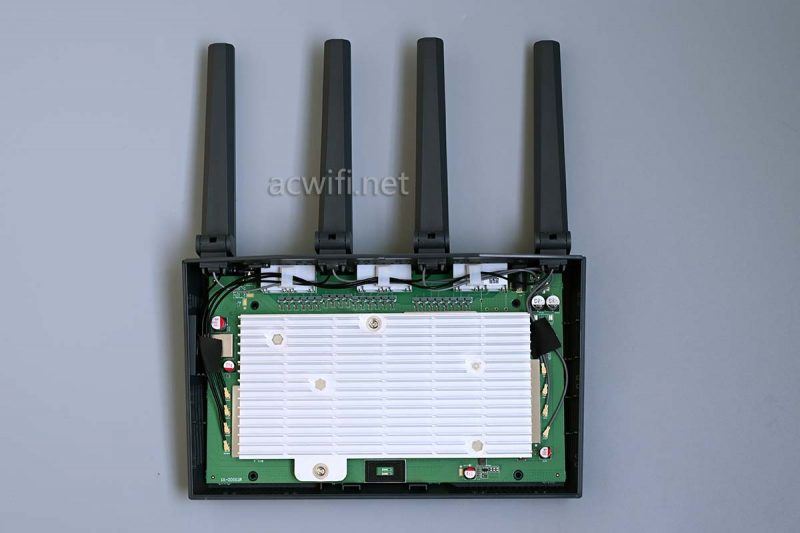

迎面来大片散热：

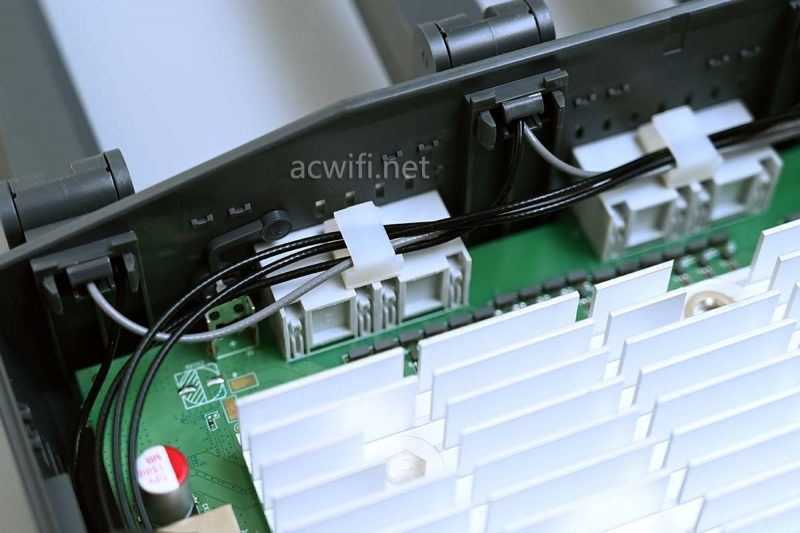

线束卡子粘在网口上让馈线走线规整。

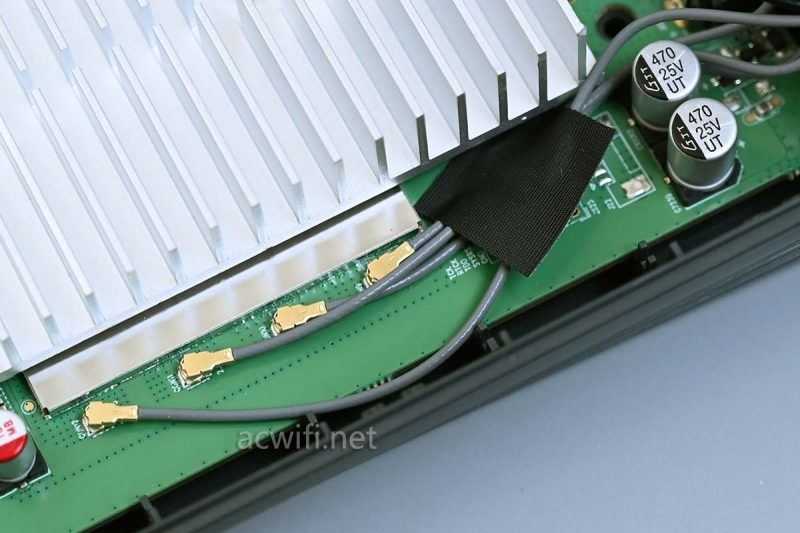

2.4G和5G的天线接头各在主板的外侧：

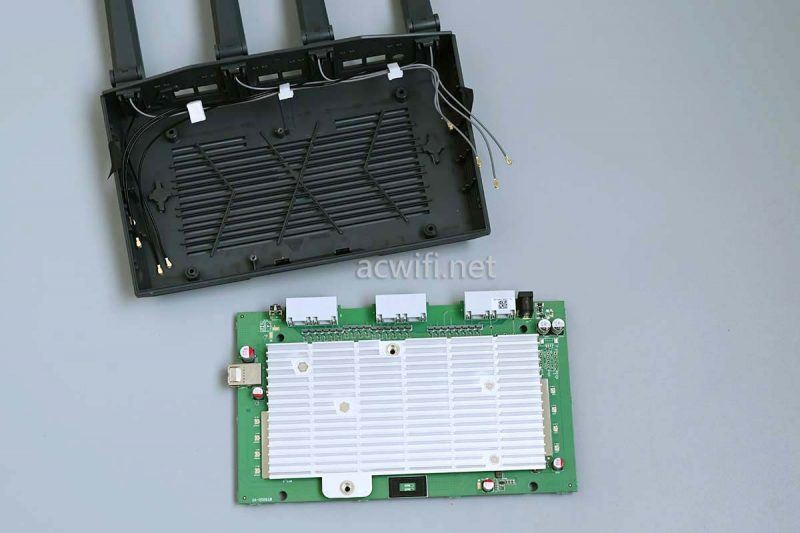

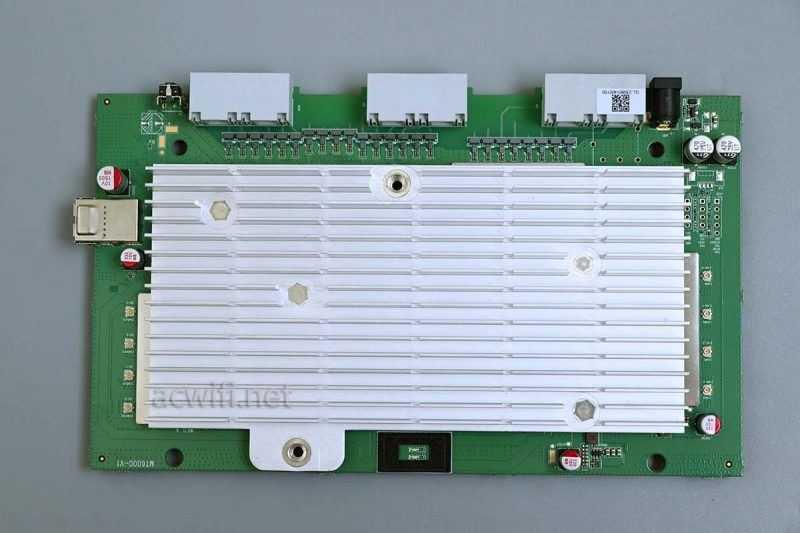

取出主板：

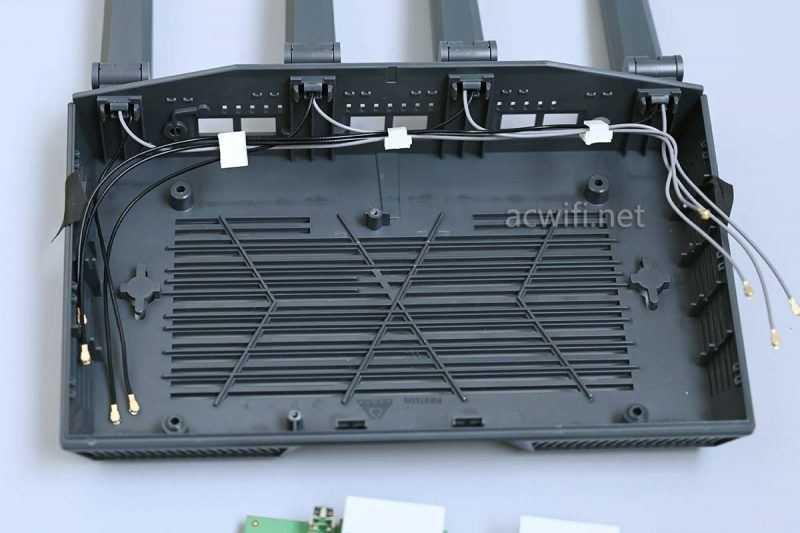

底壳：

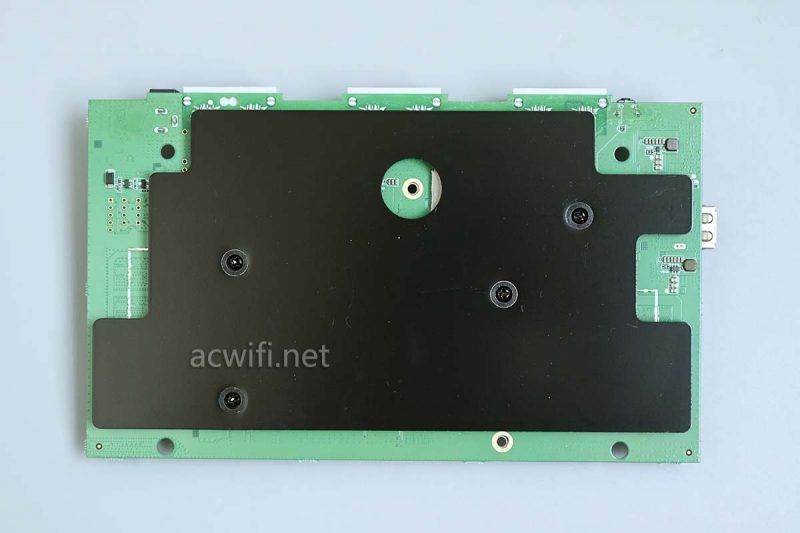

主板背面还有一片大的黑色铝板：

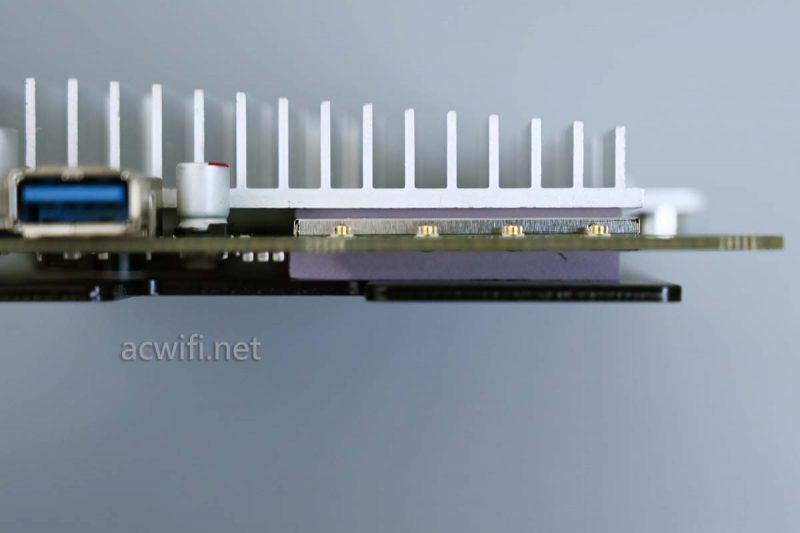

侧面看，主板被夹在中间：



要拆开主板正面的散热器，先要从背面拆起，螺丝在背面：

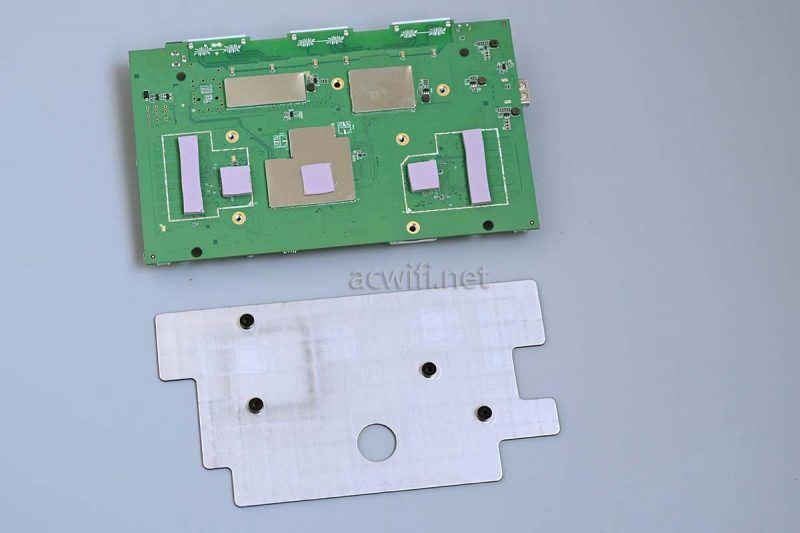

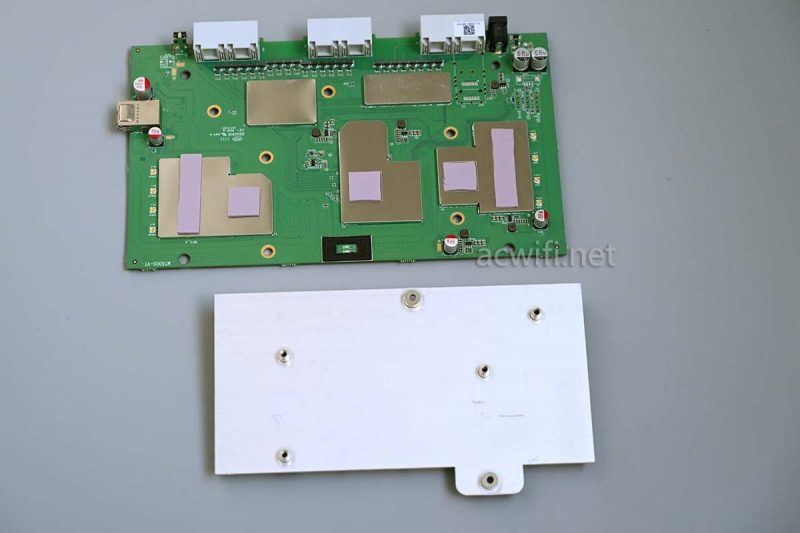

拧出散热器的固定螺丝，然后分开黑色铝板：

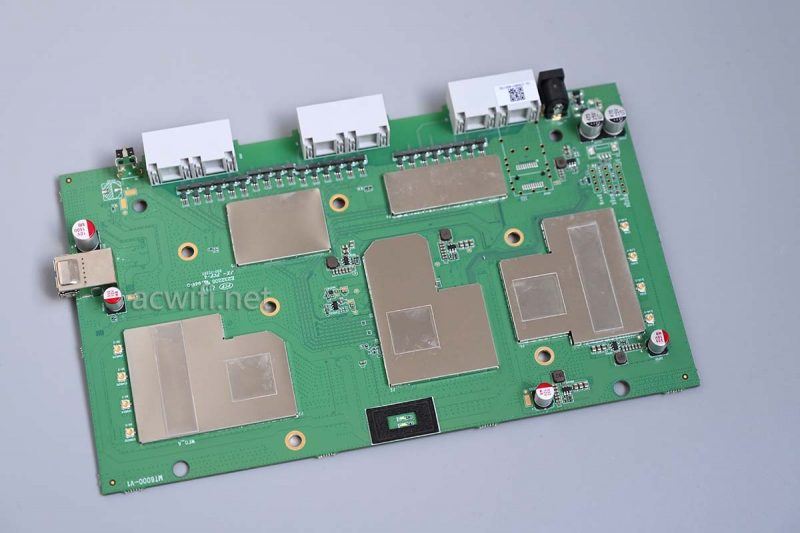

估计这一面的屏蔽罩内是空的，所以我先不撬开它们：

翻过来主板正面慢慢撬开散热器，因为有硅脂垫片，粘得比较牢。

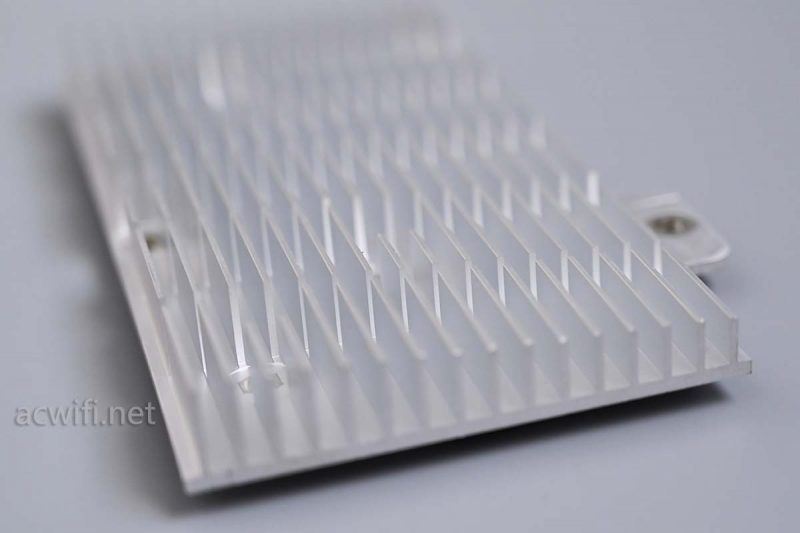

散热器：

拿走屏蔽罩上的导热硅脂垫片后：

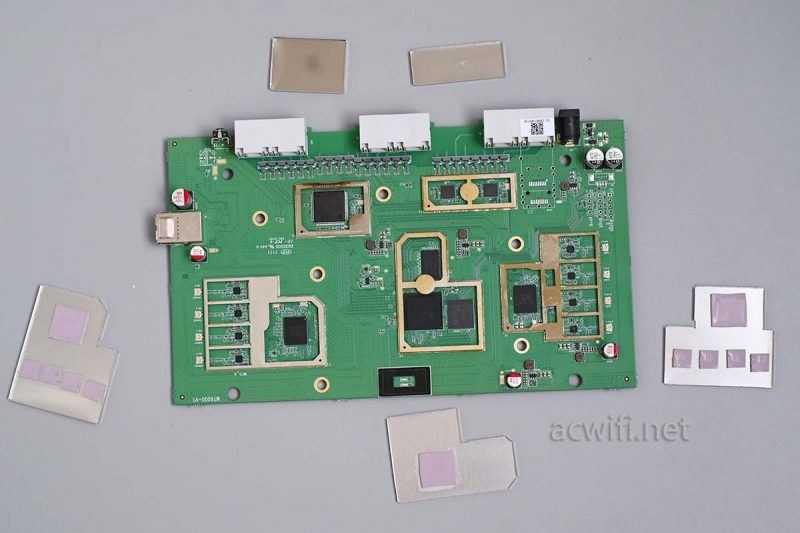

然后撬开所有屏蔽罩：

先看CPU吧。

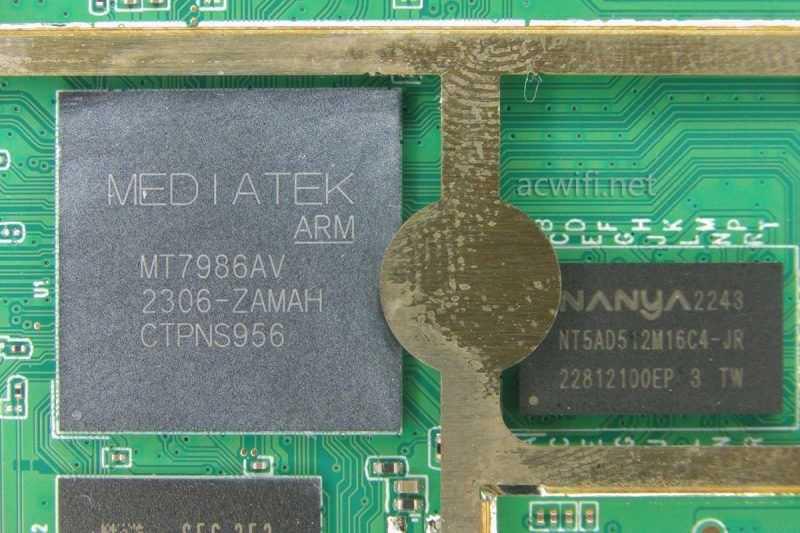

GL.iNet MT6000用的CPU型号是联发科的MT7986A，四核A53，频率2.0GHz，12nm制程。还集成了2.4G和5G无线基带：

5G支持4x4MIMO，最高速率4804Mbps， OFDMA用户数量最多支持16个，无线带机量256台；

2.4G支持4x4MIMO，最高速率1147Mbps，OFDMA用户数量最多支持8个，无线带机量256台。

CPU旁边的内存芯片，型号是NT5AD512M16C4-JR，DDR4 3200MHz，容量1GB。在无线路由器里面算是大内存了。

（MT7986A是可以支持DDR4 3200）

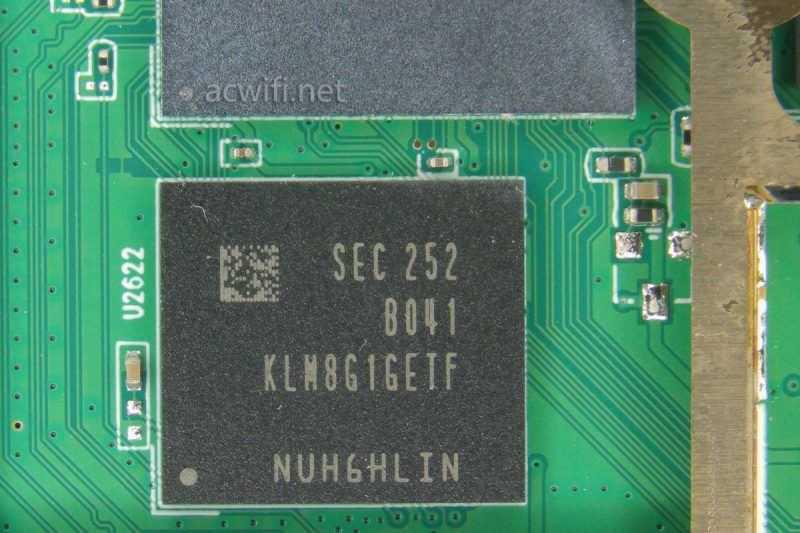

CPU下方有一颗三星的eMMC芯片：KLM8G1GETF-B041，容量8GB。可以安装好多东西了。

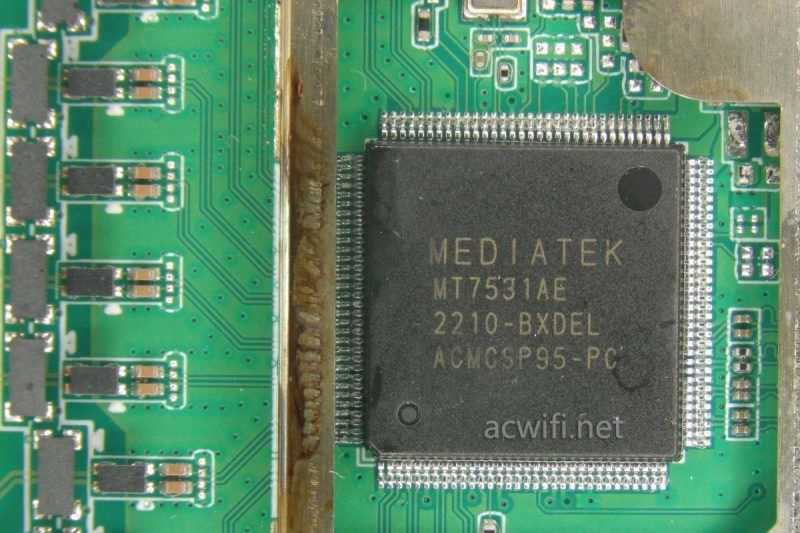

负责四个千兆网口的交换芯片MT7531A：

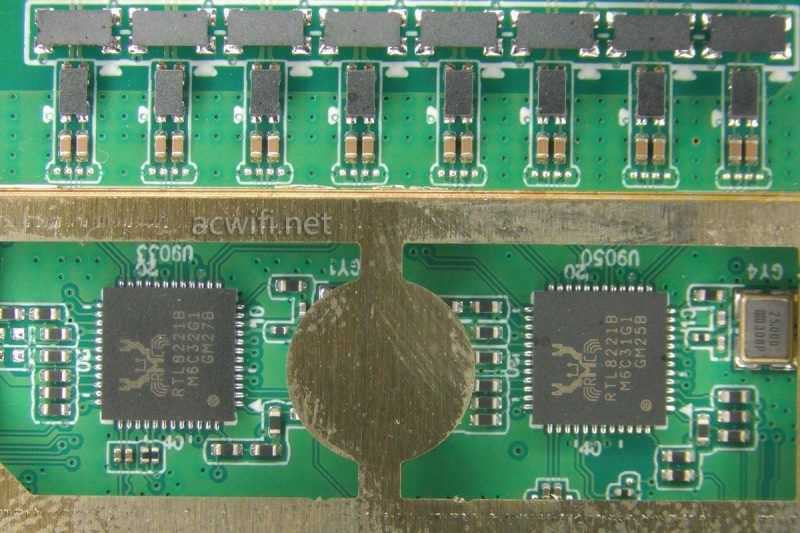

连接两个2.5G网口的2.5G PHY芯片：RTL8211B。

现在看无线射频电路。

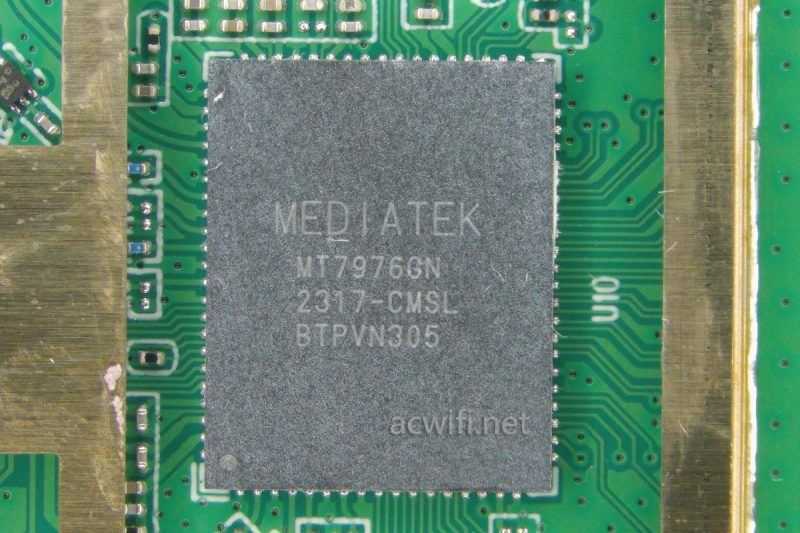

2.4G无线RF芯片型号是MT7976GN：

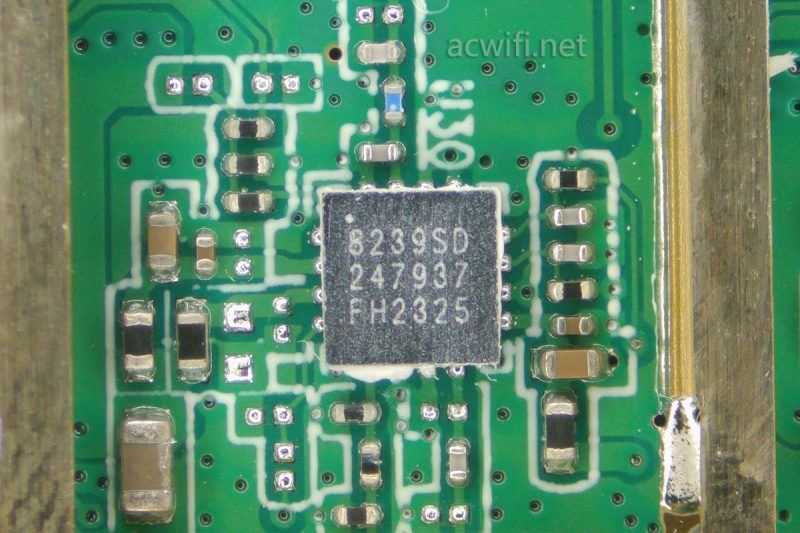

有四颗独立的FEM芯片，型号是KCT8239SD，上海康希通信科技公司的产品。

KCT8239SD参数：
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated Power Detector
Transmit gain: 30.0dB at 5V
Receive gain: 15.5dB at 5V
Noise figure: 2.5dB at 5V
Output power:
+20.5dBm @ -43dB DEVM, HE40/MCS11,5V
+21.5dBm @ -40dB DEVM, HE40/MCS11,5V
+23.5dBm @ -35dB DEVM, VHT40/MCS9,5V
+24.5dBm @ -30dB DEVM, HT20/MCS7,5V
ESD protection circuitry on all PINs
Minimal External Components Required
Small package: QFN-16L, 3mm × 3mm × 0.75mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant

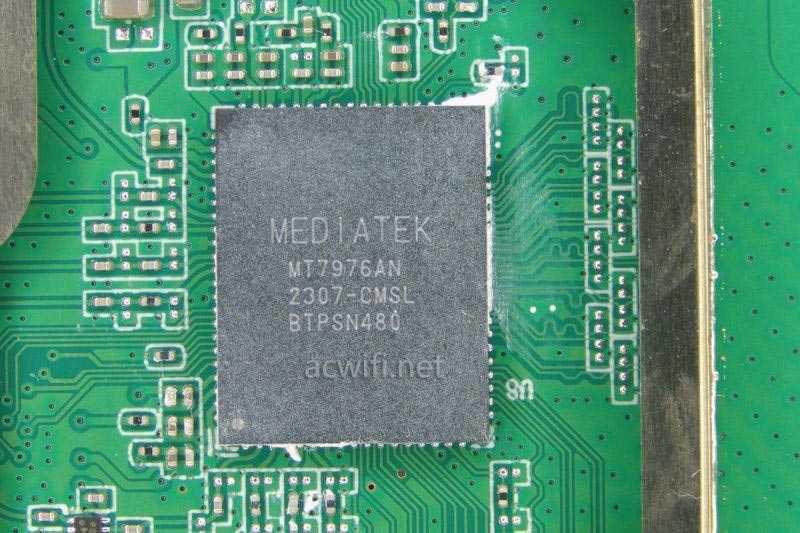

接着另一侧的是5G无线RF芯片：

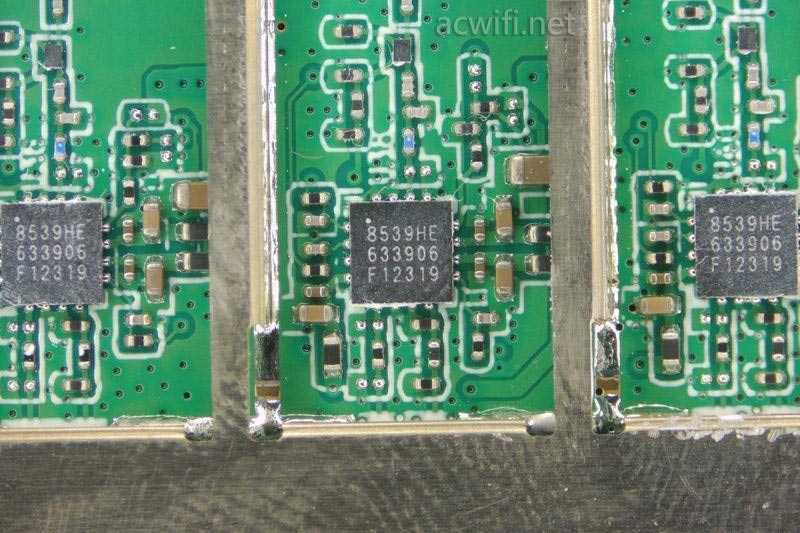

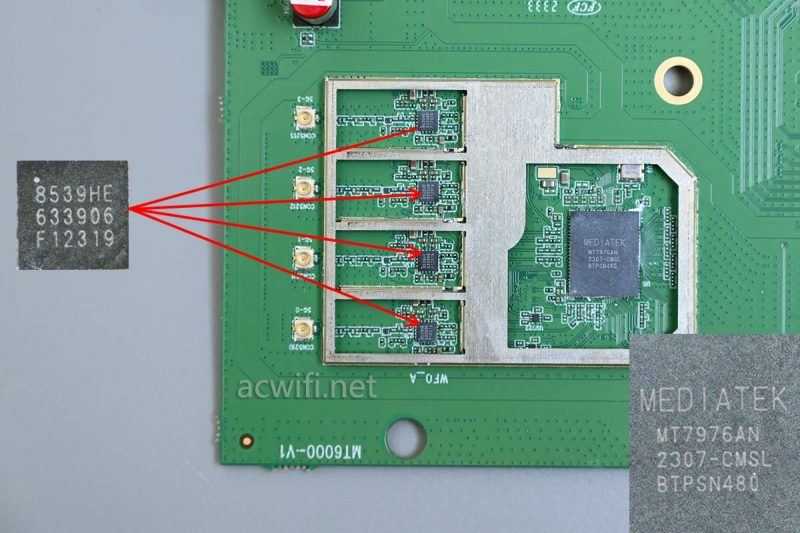

5G也外置了四颗独立的FEM芯片，型号是KCT8539HE-1：

KCT8539HE-1的参数：
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 32dB at 5V
Receive gain: 14.5dB at 5V
Noise Figure: 2.8dB at 5V
Output power:
+19.5dBm @-43dB DEVM, HE160//MCS11, 5V
+21dBm @-40dB DEVM, HE160//MCS11, 5V
+22.5dBm @-35dB DEVM, VHT80/MCS9, 5V
+23.5dBm @-30dB DEVM, HT20/MCS7, 5V
Integrated 2.4GHz Notch Filter
ESD protection circuitry on all PINs
Minimal external components required
Small package: MIS16-pin, 3mm

KCT8539HE-1相对KCT8539HE来说是增强版。

MT7976GN和MT7976AN都是单频4T4R的无线射频芯片。



USB3.0接口有一层金属屏蔽：

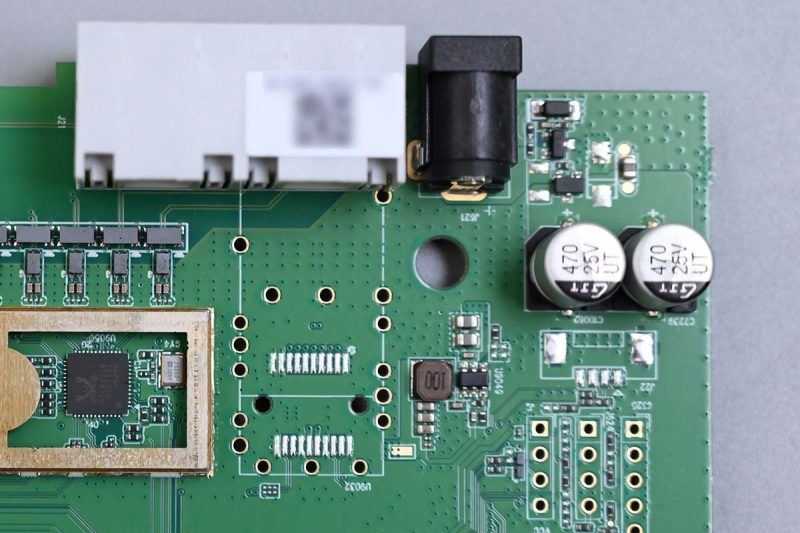

电源接口附近的电路：

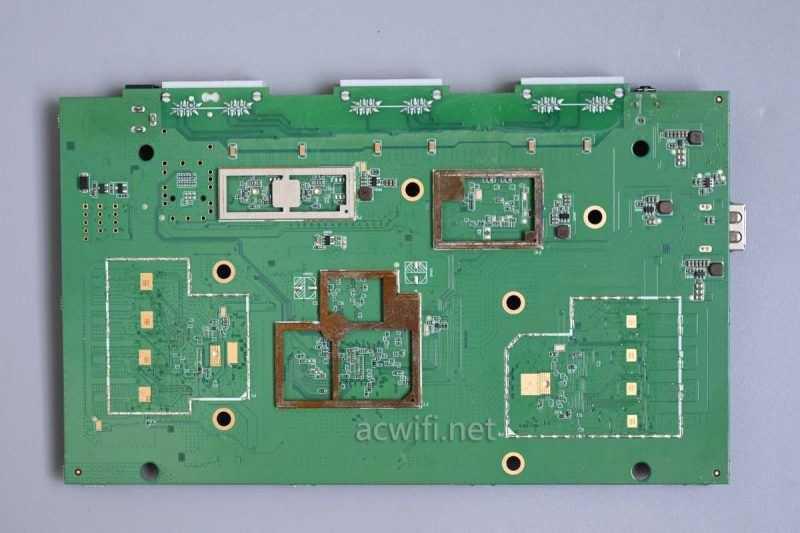

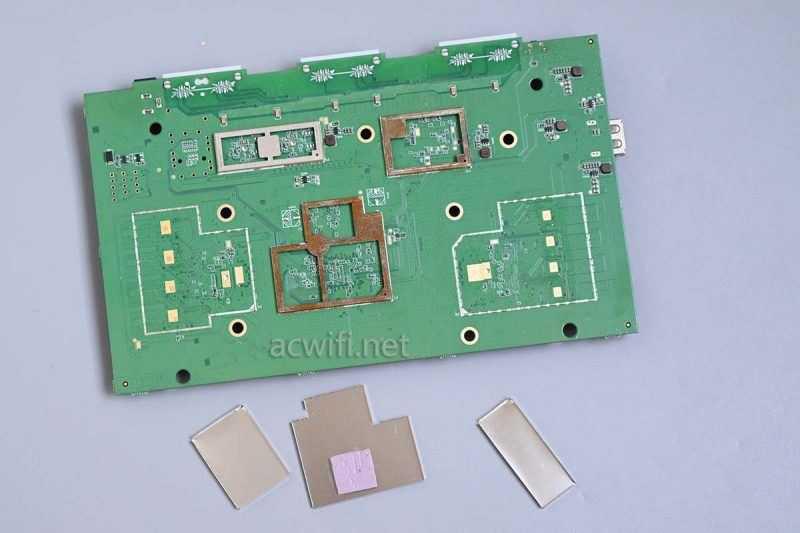

现在把主板翻过去，把前面的屏蔽罩撬开：

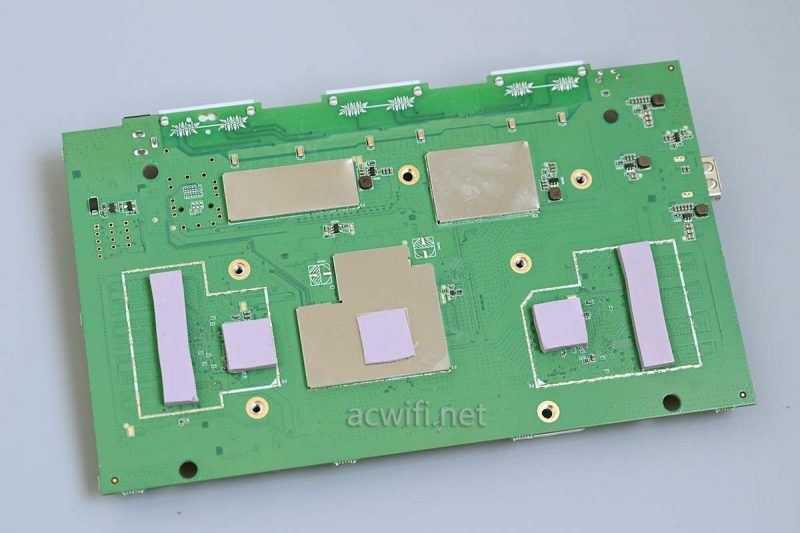

CPU、两颗无线射频芯片、八颗FEM芯片，在主板背面的位置，均有导热硅脂垫片。

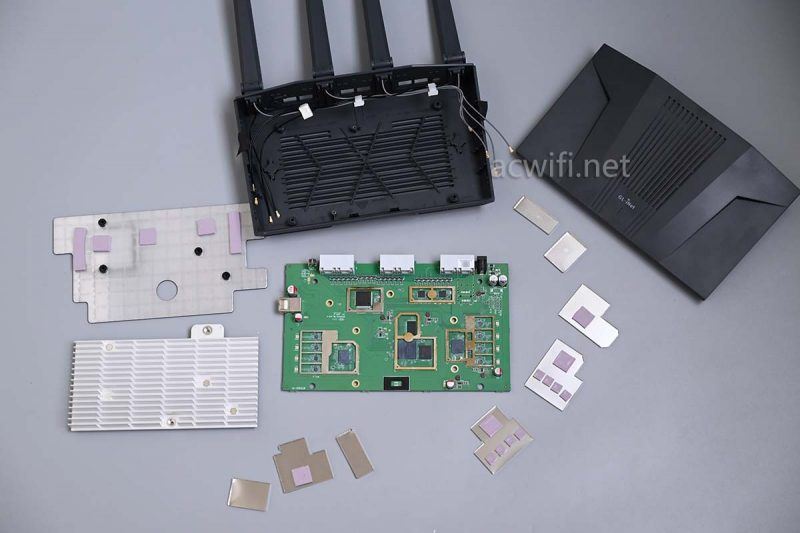

好了，这款GL.iNet MT6000拆完。

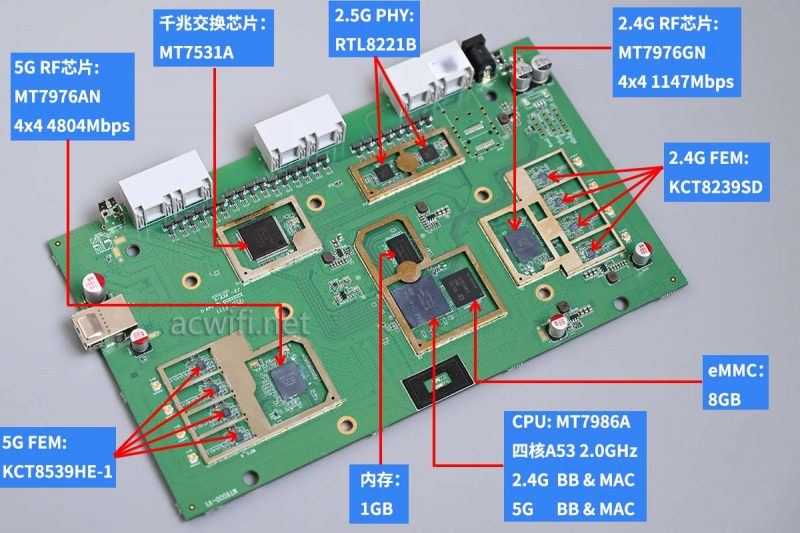

GL.iNet MT6000的所有芯片型号汇总图如下：

D点速度，找到小米4C替代再补上。

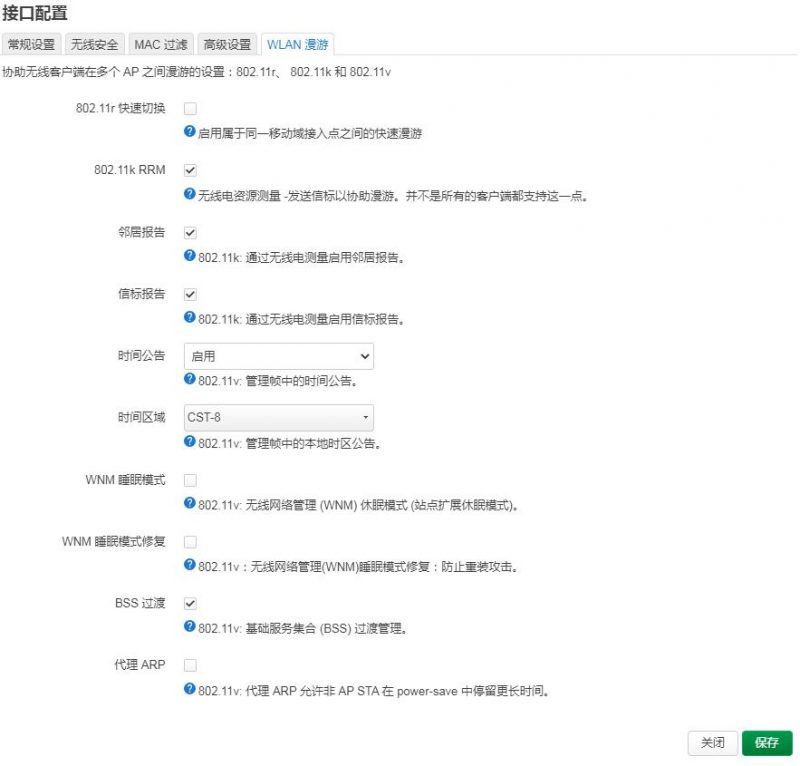

无线漫游协议方面，进入 LuCI 页面系统，就有详细的kvr选项设置 ，默认的选项设置如下图：

设置802.11k和802.11v，如下选项：

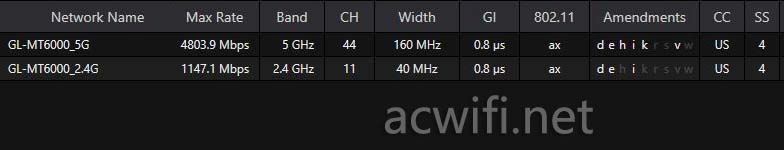

用winfi软件查看如下：（2.4G我没设置）

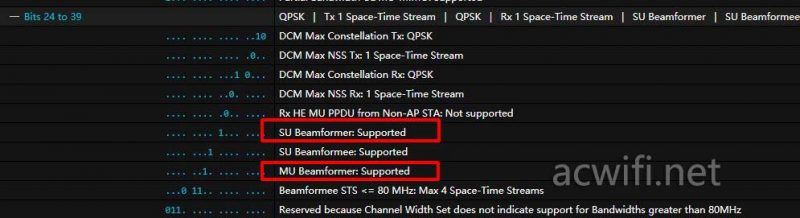

默认支持波束成形和MU-MIMO：

GL.iNet的系统界面：

系统可设置的东西比较多。

双2.5G网口的AX6000，还带个USB3.0，还有可玩的系统。双11特价659元，还不错的。
