适配英特尔酷睿 Ultra 200 系列的 800 系主板已经正式上市，相较上代，800 系主板在多个方面进行了升级：它拥有更多的 PCIe 通道，支持更高频率的 UDIMM DDR5 内存以及最新的 CUDIMM DDR5 内存，并且原生支持 雷电4 和 USB4 接口，传输速度最高可达 40Gbps，外接扩展能力显著提升。

铭瑄终结者 B860M 是铭瑄最新推出的入门级 B860 主板，定价不到 900 元，却配备了罕见的 USB4 接口，这可能是目前唯 一 一 款在 千 元内配备该接口的主板，别说同级别了，许多入门级的 Z890 主板也难以做到。为此，昭华也是首发就入手了这款主板，接下来就分享 一 下使用体验。

外观赏析

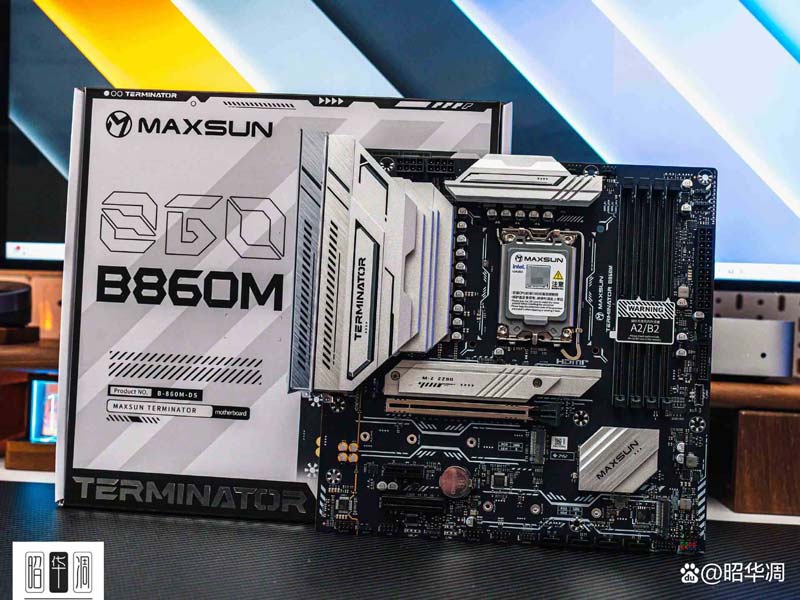

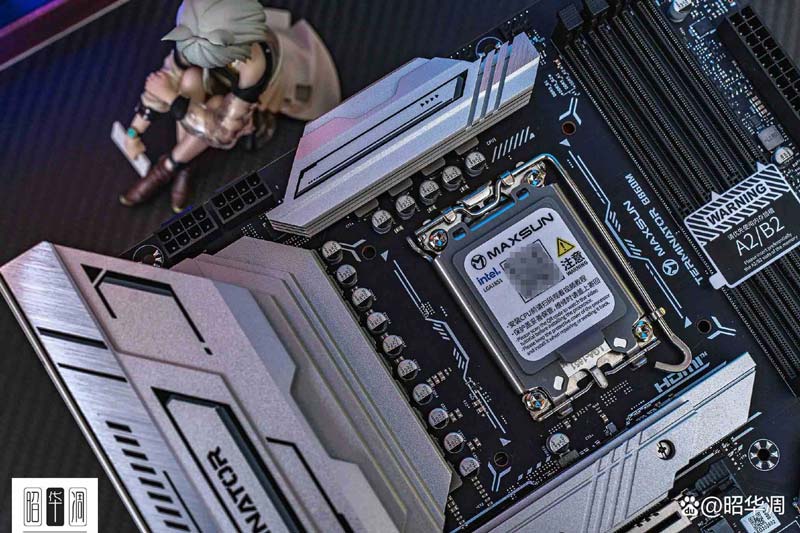

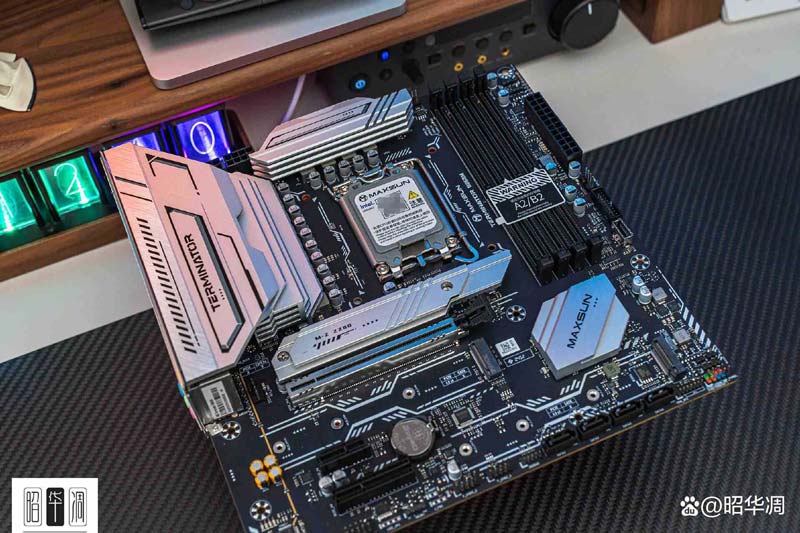

主板为标准 MATX 版型，黑色 PCB 搭配银白色的散热装甲，展现出低调而内敛的气质。整体外观颜值出色，黑白撞色设计使其能够轻松融入各种主机风格。

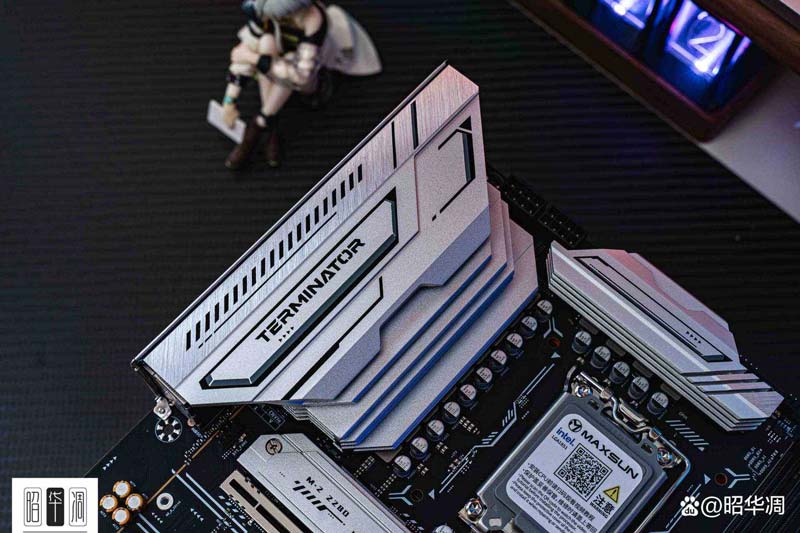

左侧装甲采用多层堆叠结构，中间设计有镂空区域，便于散热。装甲与 MOS 管的接触面使用了高品质导热硅条，确保高效导热。靠近后置 I/O 接口的 一 侧采用了金属拉丝工艺，让整体观感不再单调，更具质感。

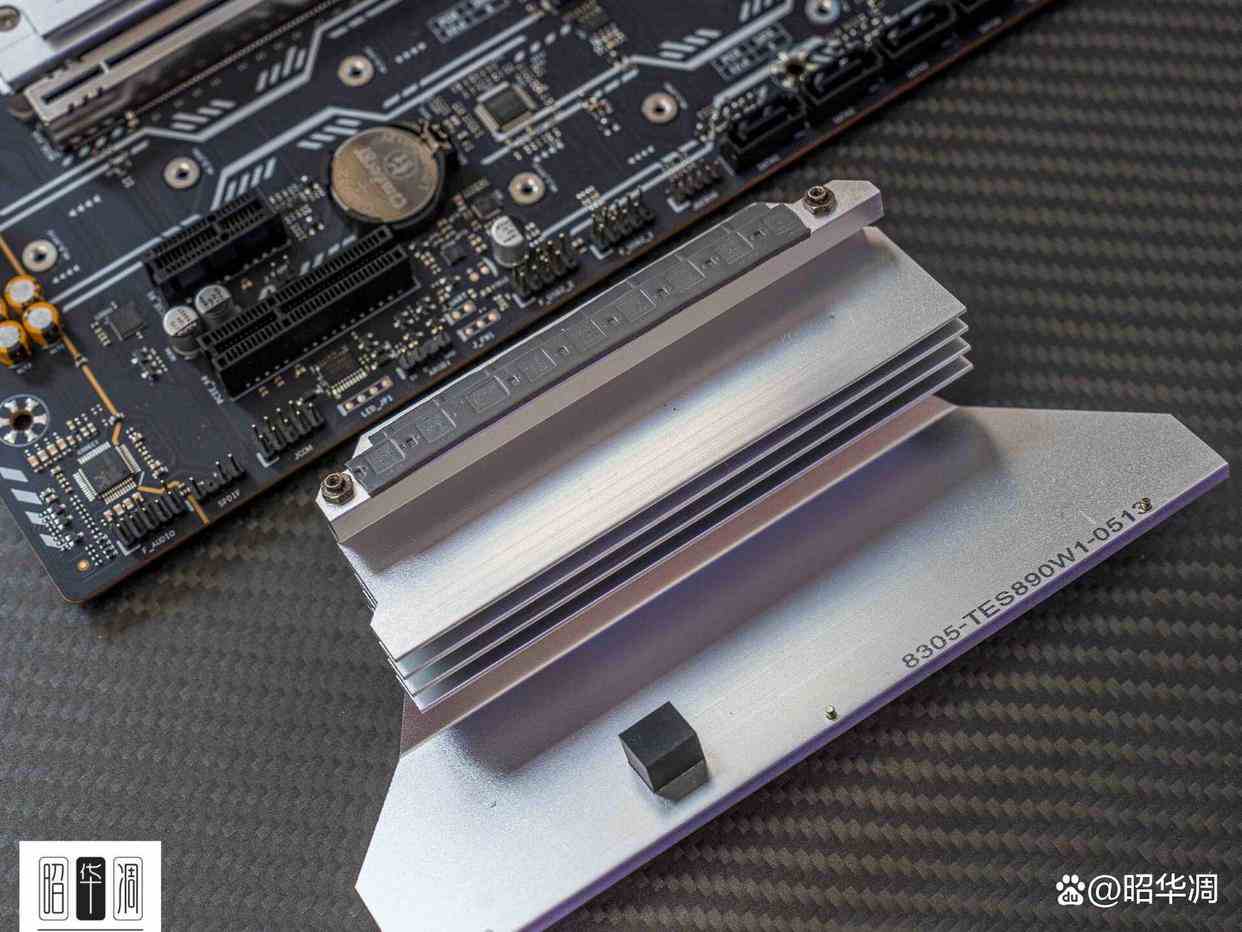

拆除散热马甲后，可以看到散热鳍片的布局十分均匀，且面积较大，能够充分覆盖供电模组。在散热鳍片的中间部分，还配备了高导热系数的导热贴，进 一 步提升了整体的散热性能，从而为处理器提供强劲的电力支持。

拆解供电

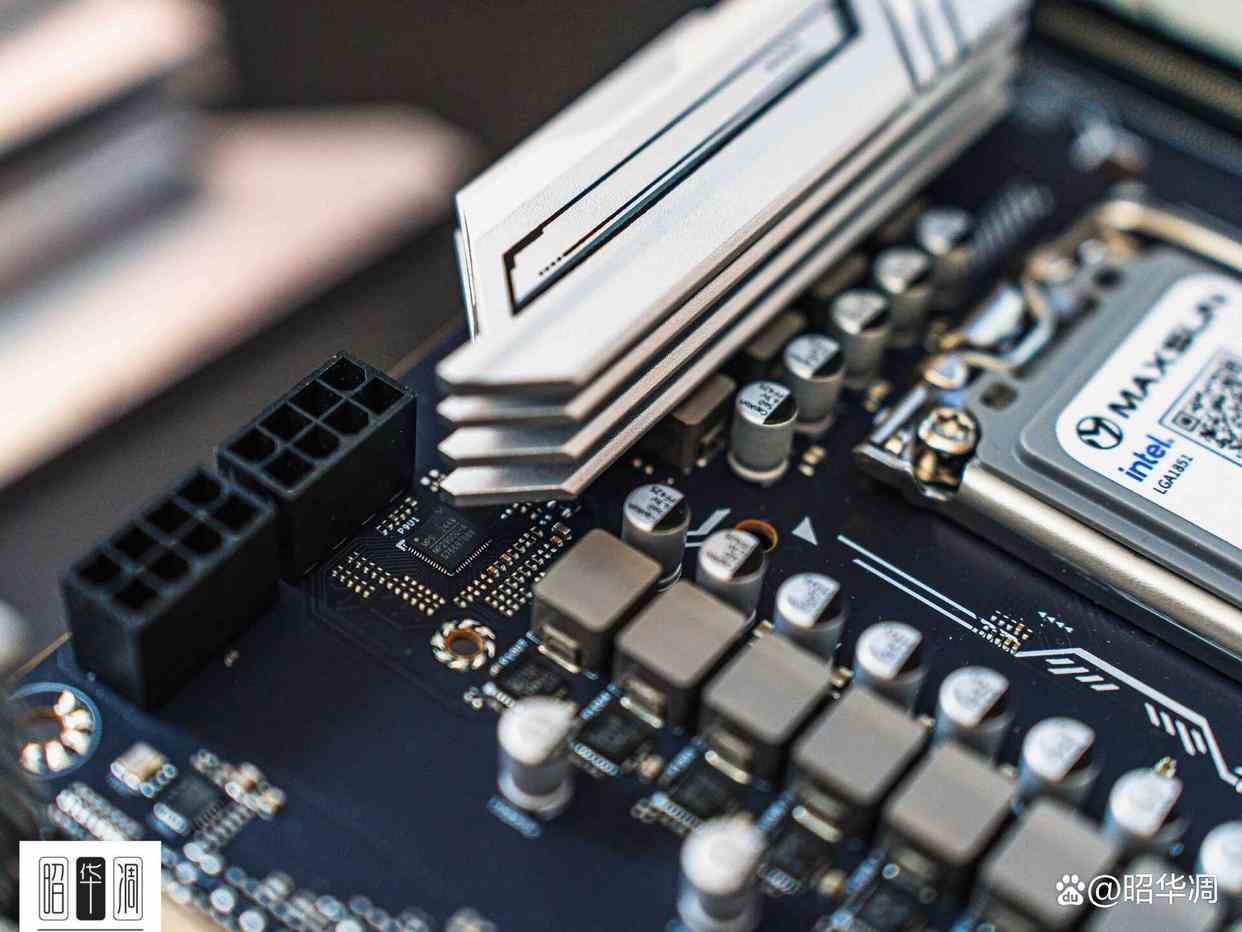

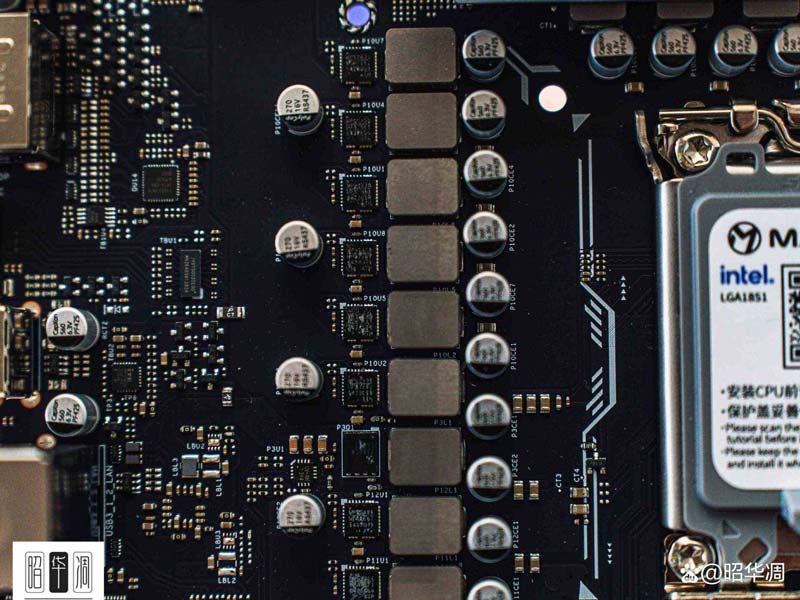

供电方面，主板采用双 8 pin 接口、 10 + 1 + 1 60A SPS 供电设计，也就是俗称的开关电源。SPS 供电系统的核心在于其高频开关电路，能够将输入的交流电压整流为直流电压后，再通过高频开关元件（如MOSFET）进行脉冲宽度调制（PWM），最终通过变压器转换为所需的低压直流输出。这种设计使得 SPS 在能量转换过程中损耗较低，效率可达 90%，远高于传统的线性电源。

每相核心供电都配备了单独的 SPS 芯片，芯片上的丝印模糊不可辨，大概观察了下好像是来自 MPS，印刷编码为：MP62428？

供电控制器同样来自 MPS 芯源半导体,丝印 MP29000-A ，不过芯片和控制器都属于新品，在 monolithicpower 官网查不到更详细的信息。

内存插槽

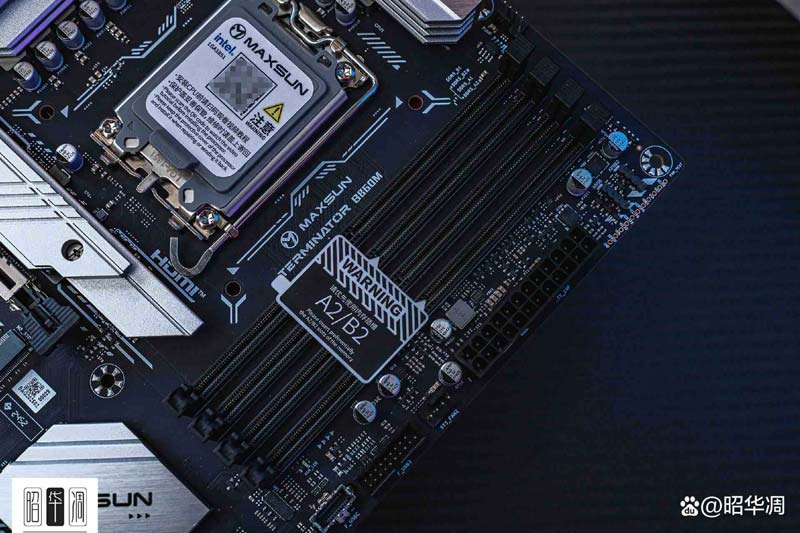

内存方面主板配备 4 条高速 DDR5 插槽，单边卡扣设计，铭瑄表示它最高支持 DDR5-8800+(OC)。多提一嘴，酷睿 Ultra 200S 系全系支持 CUDIMM 内存，频率更高稳定性更好，预算足够的的朋友可以考虑下。

PCIe 和 M.2 插槽

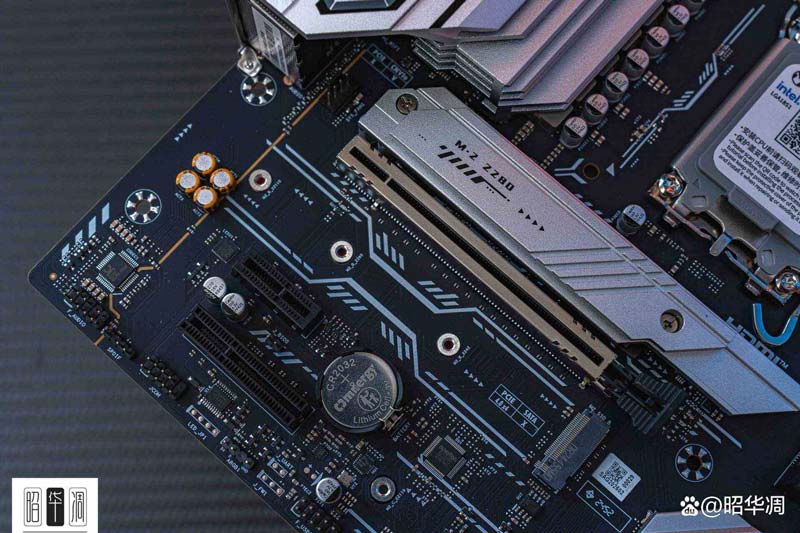

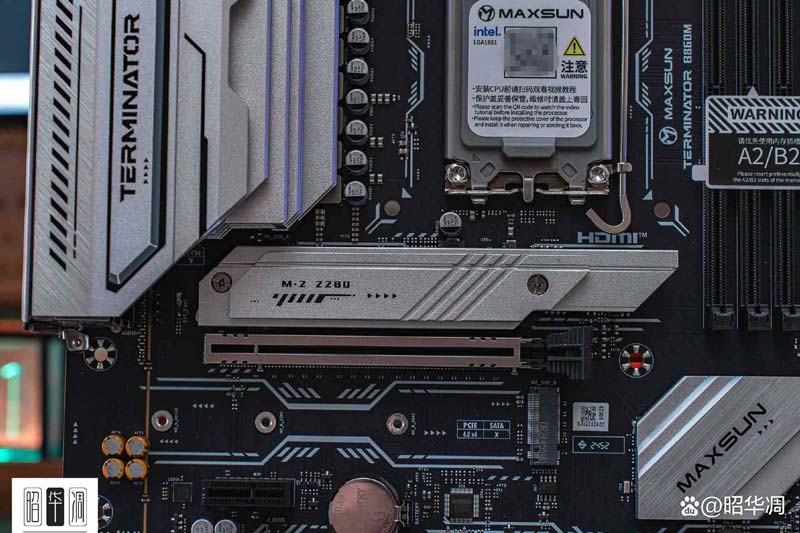

铭瑄终结者 B860M 提供了 3 个 M.2 插槽，靠近处理器的插槽走的 CPU 直出 PCIe 5.0 x 4，支持安装 M.2 2280 规格的 SSD，并配备了独立的散热马甲，比较遗憾的是没有提供快拆设计。

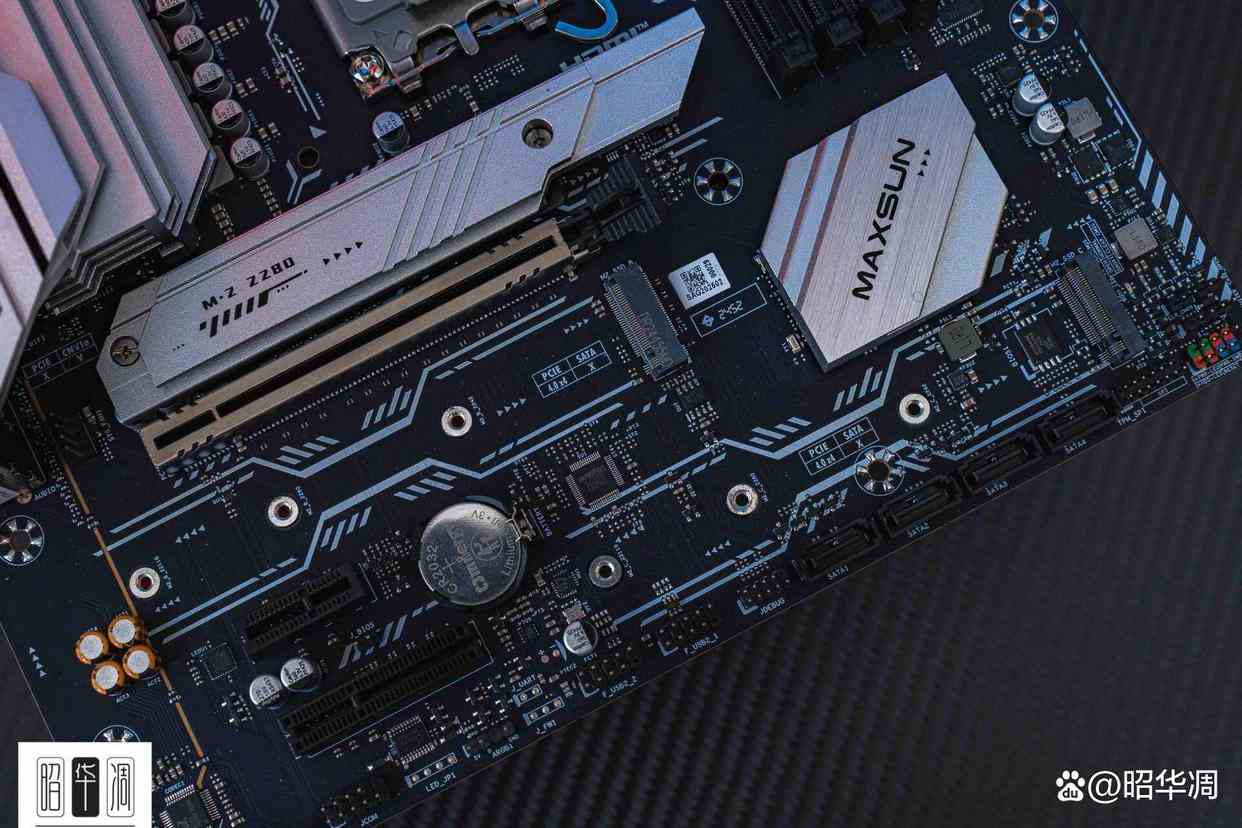

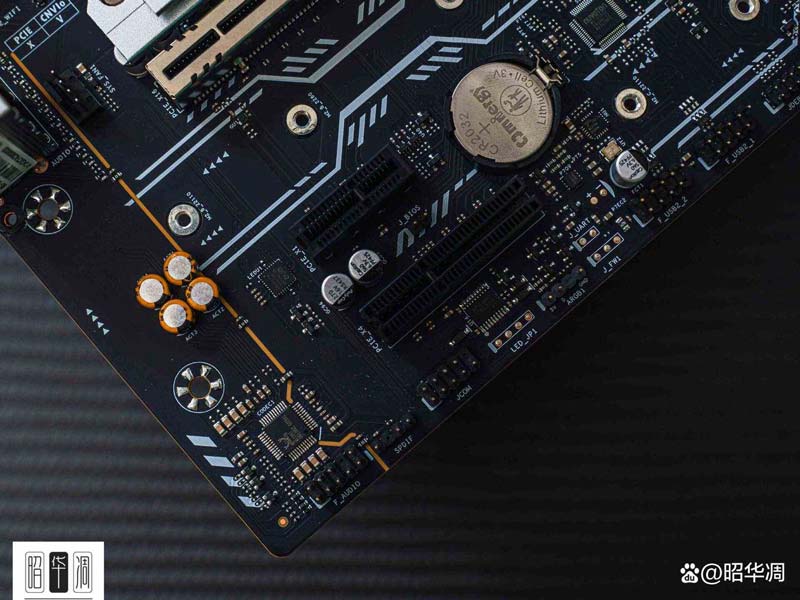

显卡插槽下方则是芯片组引出的两条 M.2 插槽，均为 PCIe 4.0 x 4 ，最高支持到 22110 的长度规格，玩家可以根据自己硬盘的长度把固定螺柱安禁装到对应的长度。

PCIe 插槽主板提供了 3 条，最上方的为显卡专用的 PC1e5.0 X 16 ，配备了合金装甲差，可以为大型显卡提供强有力的支撑。下面两条为 PCle4.0 X 4 插槽和 PC1e4.0 X1 插槽，可以为小型板卡提供位置。

声卡网卡

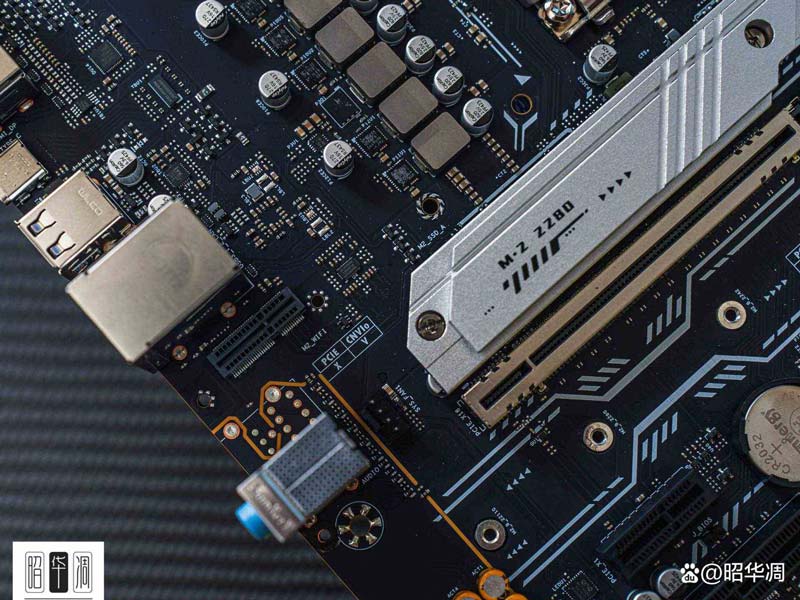

主板配备的网络模块为为瑞昱 RTL8125BG，支持 2.5Gb 高速传输；声卡模块则是 5.1 声道的 Realtek ALC897，搭配专业 HIFI 级音频电容，足以满足普通用户的音频需求。

无线方面，手头这块铭瑄终结者 B860M 是无 WiFi 芯片的版本，但是预留了安装位置，后续有需要可以自行加装，嫌麻烦的话可以考虑 WiFi 版（AX201），价格要贵 70 左右，不过这个差价已经可以买 AX211 了，所以个人比较推荐无 WiFi 的版本。

上一页12 3 下一页 阅读全文

其他接口

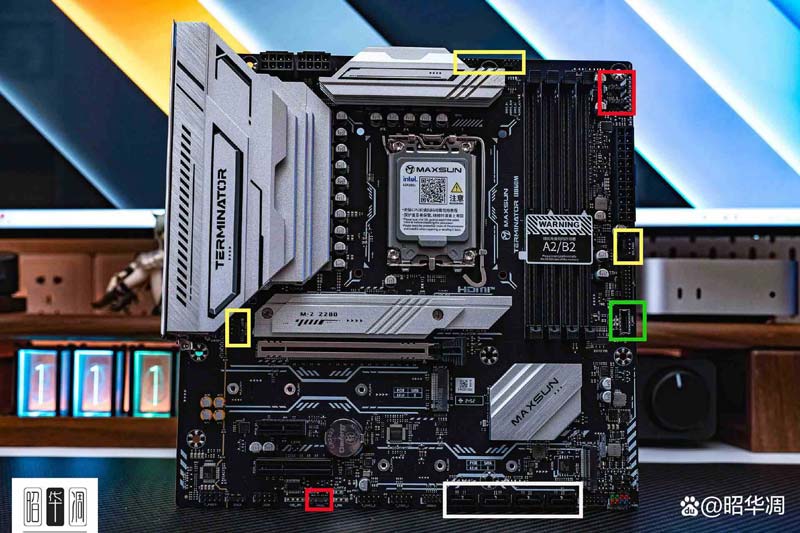

散热支持性上，主板提供了 CPU 风扇 / 水冷插针（支持DC调速 ）各 一 个、加上 2 个系统风扇的组合，主要集中在主板中上方；此外还有 2 个 5V 3-pin ARGB 插针，1 个 4pin NRGB 插针。主板下方保留 4 个 6Gb/s 的 SATA 硬盘接口，适合有多盘位用户的需求。

比较惊喜的是，主板给了个 20G 的USB – C 前置接口，相当良心。

后置接口

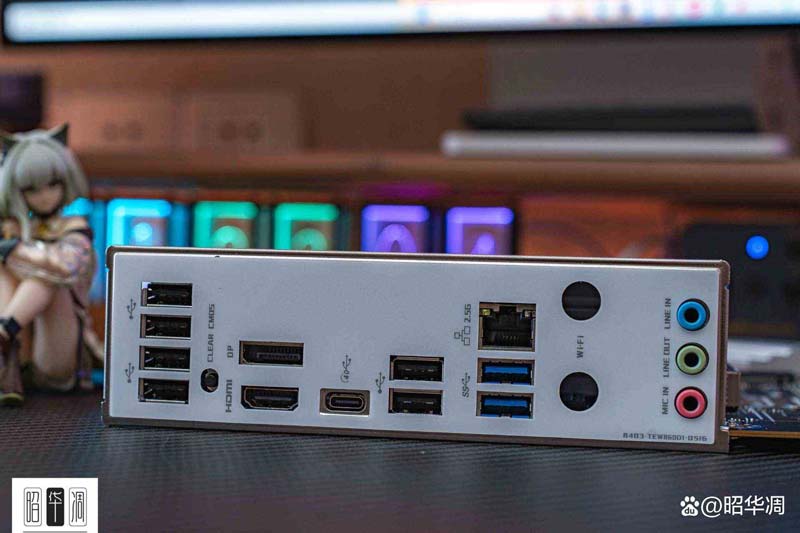

背部的 I / O 包括 6 个 USB 2.0、2 个 USB 3.1 Gen1（10G）、DP 1.4 最高支持 4K@120Hz、HDMI 2.0 支持 4K@60Hz，中间还特地设置了清除 CMOS 按键，方便超频玩家。

当然最惹人注目的还是最高 40G 传输速率的 USB4 接口了，千元内主板好像就只有它。

BIOS 界面

英特尔酷睿 Ultra 200 系列的发布会本人也是有幸参与，铭瑄作为英特尔的核心合作伙伴，发布会后半段品牌负责人还专门上台对新款主板做了讲解，大部分时间都是对新 BIOS 的设计理念和功能是做了着重阐述。

铭瑄B800 系主板全面搭载了最新研发的 PTM UI BIOS 系统。其设计灵感来源于现代手机 APP 的交互逻辑，将所有功能进行模块化处理，并采用聚焦式设计，确保所有操作层级不超过 两 层。

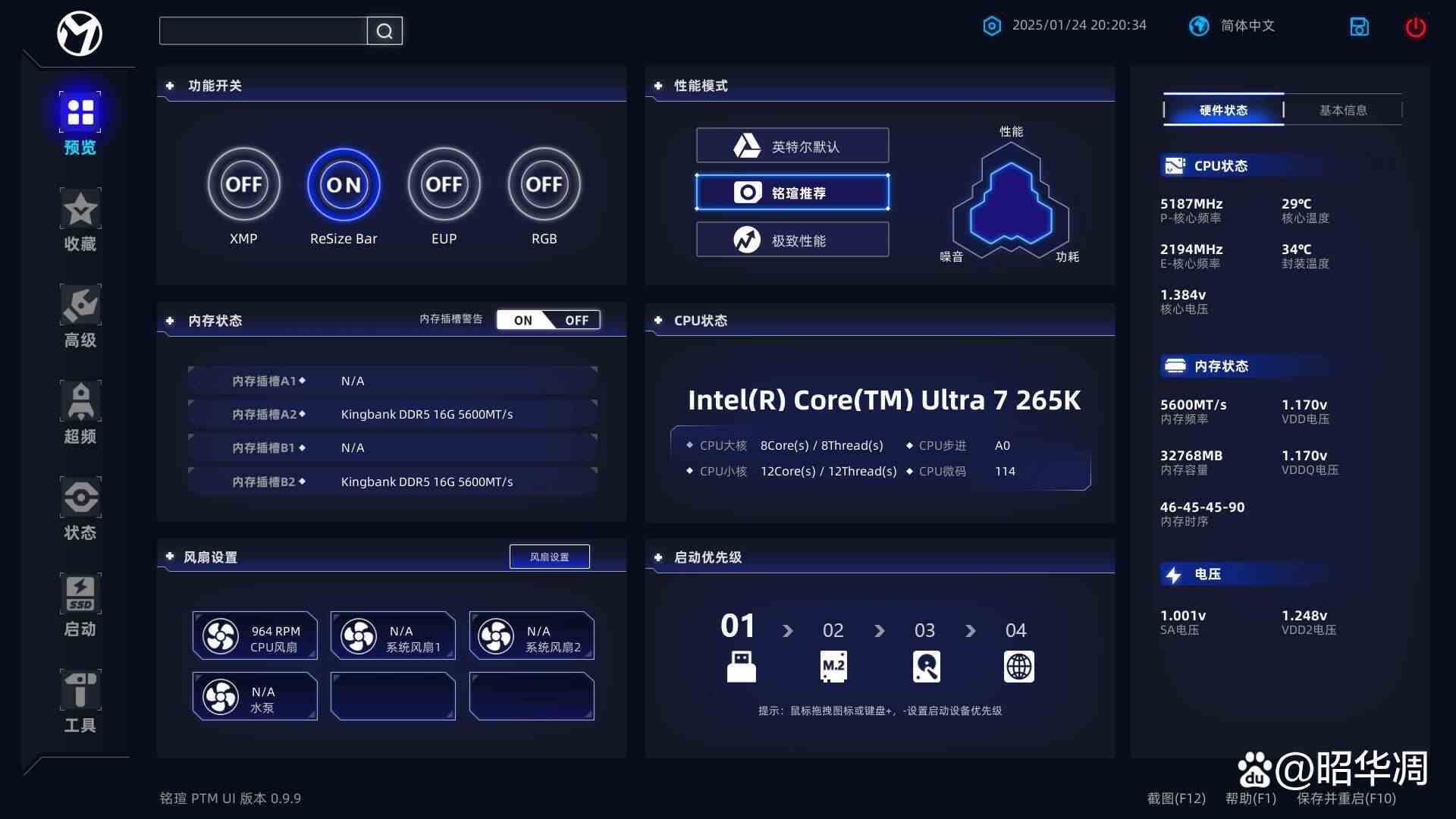

下面这张图就是 PTM UI BIOS 首页，配色清新，UI 简洁，归类工整，有没有惊艳的感觉？

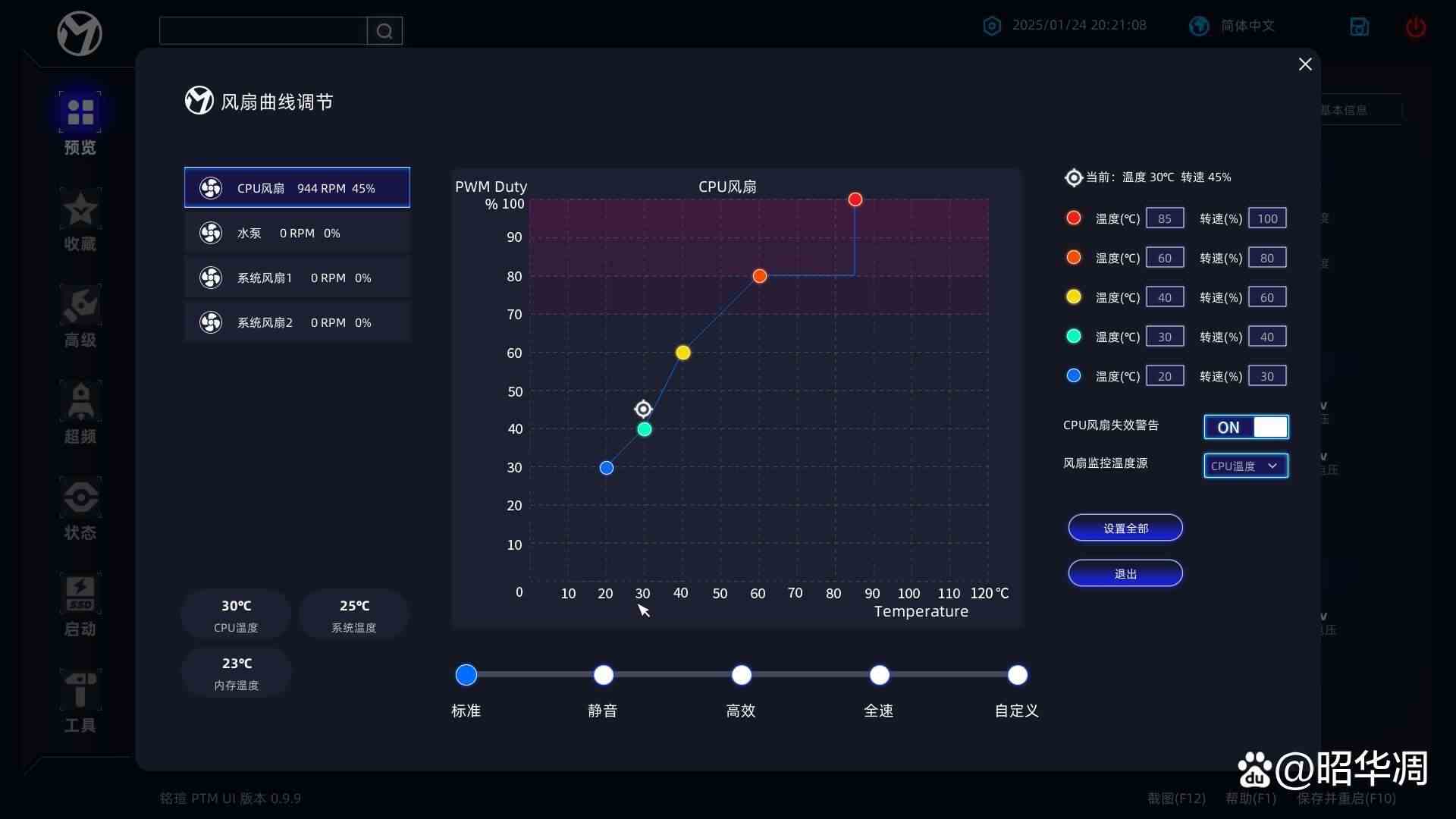

风扇转速设置页面则几乎包括了所有可调参数，对应设备一目了然，既可以直接拉动曲线进行调整，也可在右边选项里直接进行详细的设置。

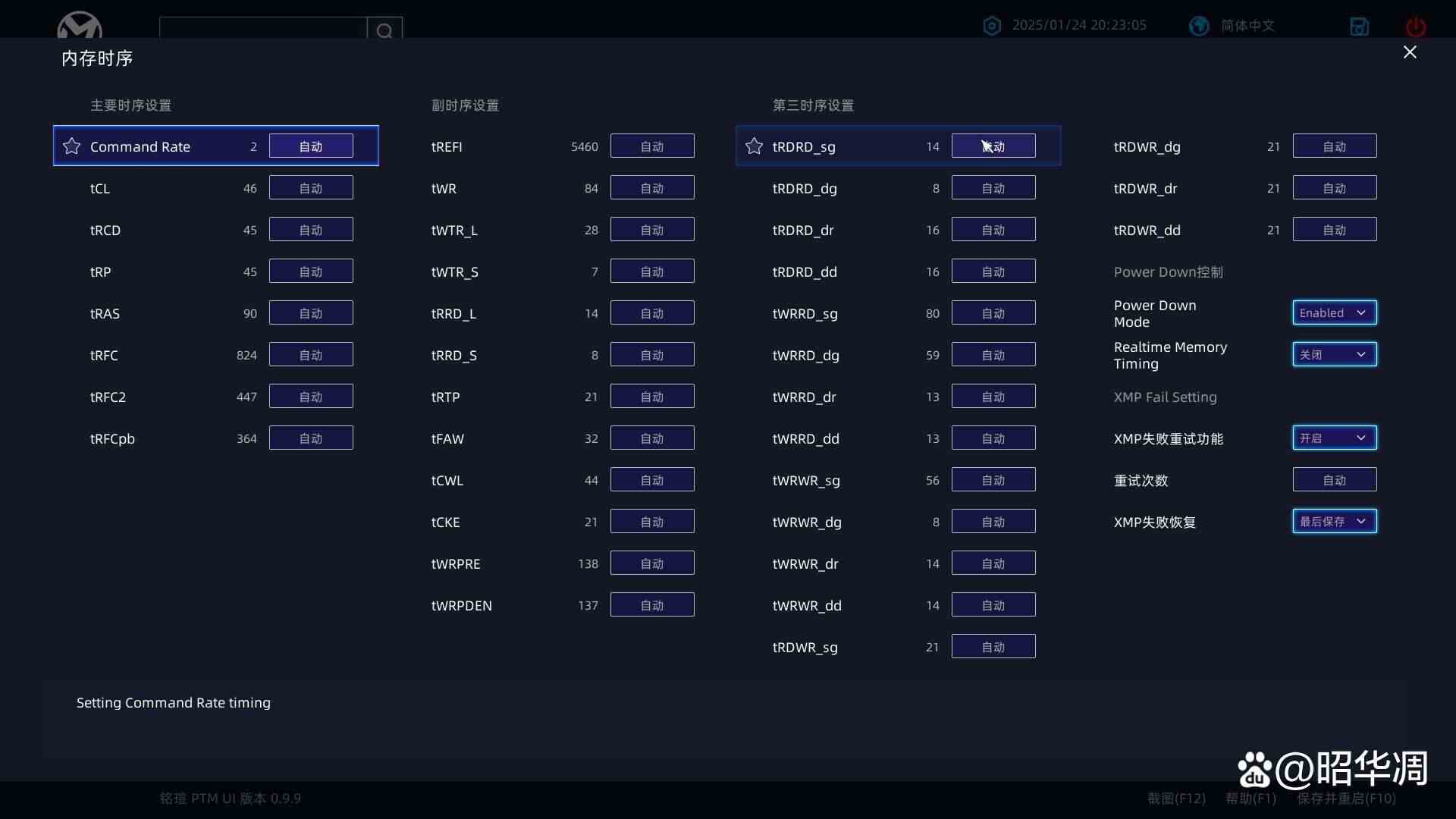

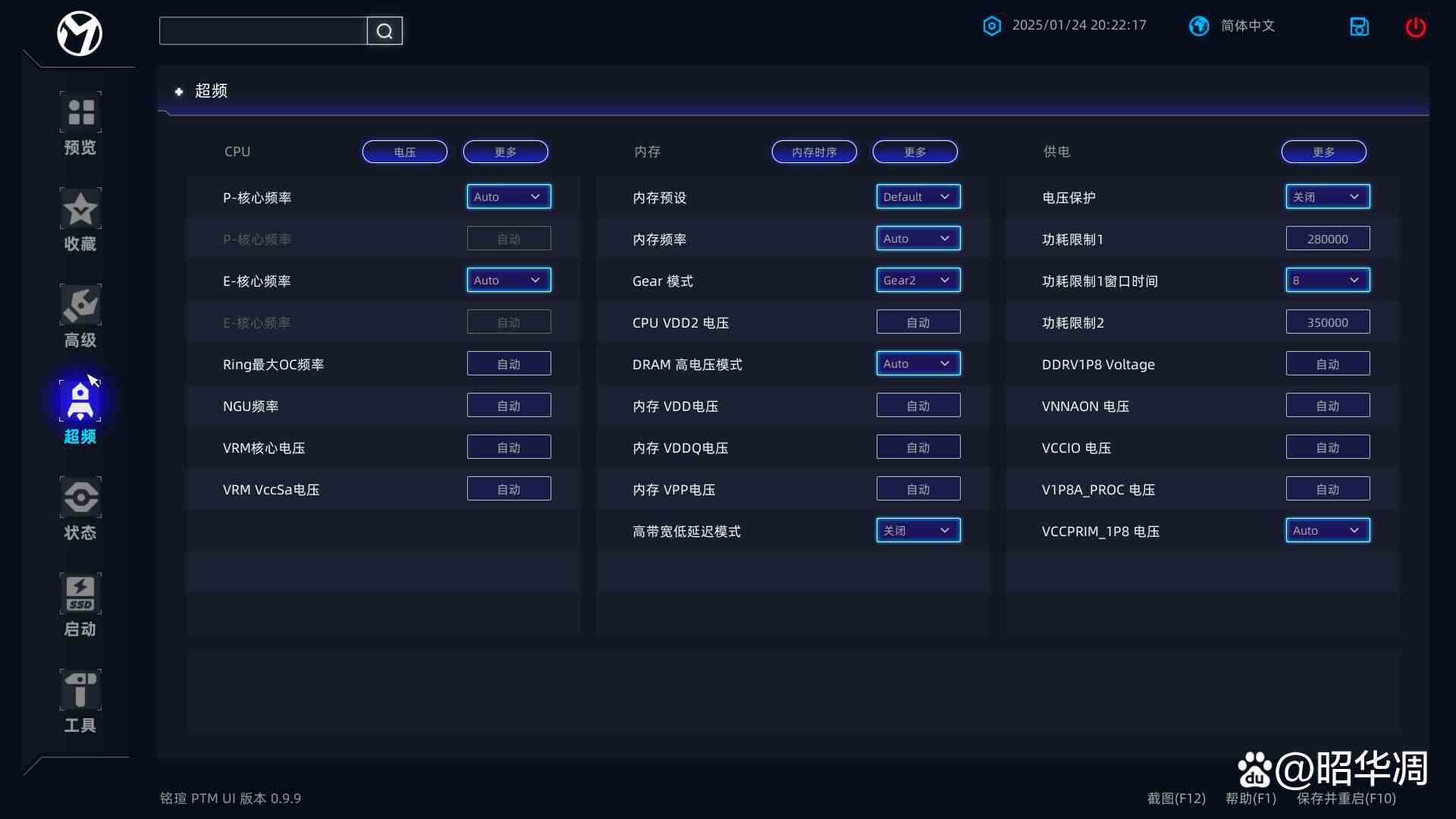

超频页面可能是最能体验设计思路的，尤其是内存小参调节这里，全部数据在单 一 页面完全显示，相当直观

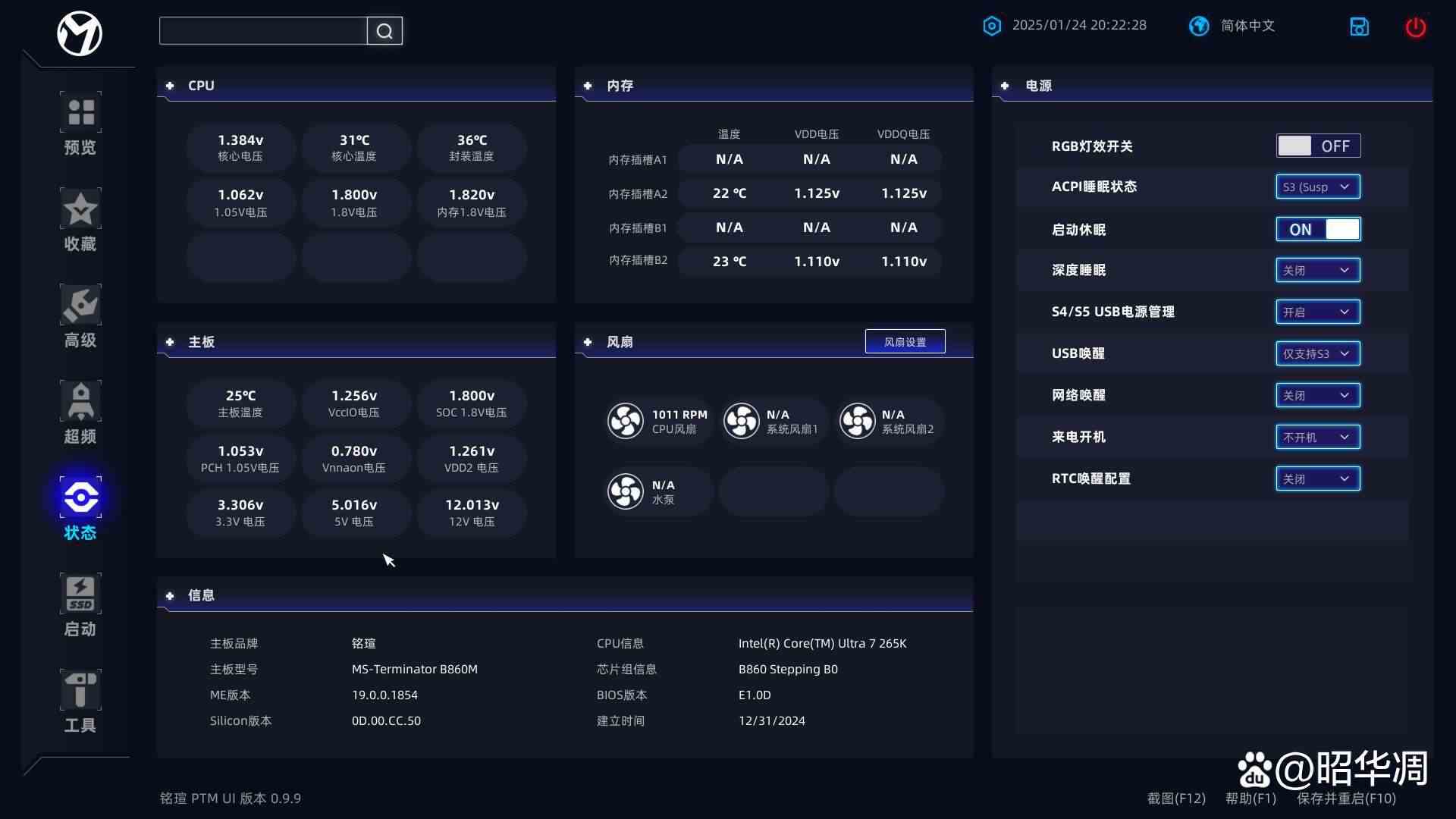

提供了独立的状态栏显示，所有参数直观显示，清爽简洁

Maxsun SYNC 控制软件

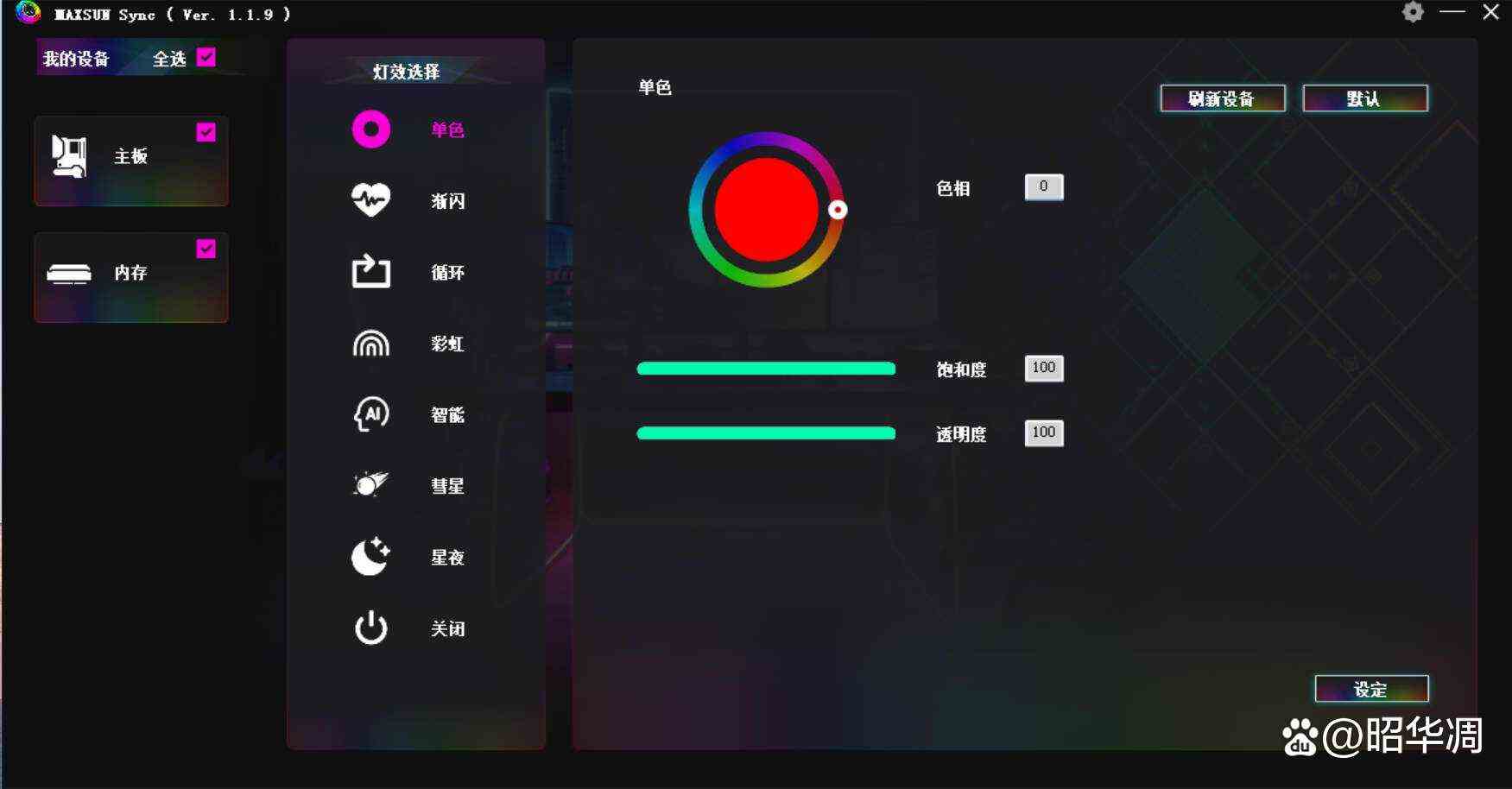

Maxsun SYNC 是铭瑄推出的新 一 代灯控软件，其界面设计更加美观，同时集成了内存灯控功能。该软件支持通过主板 12V RGB 和 5V ARGB 接口连接的灯光设备、部分外设以及 RGB 内存条，实现灯光的同步控制。全新的人性化UI界面提供了丰富的灯光模式，包括单色、渐闪、循环、彩虹、智能、音乐等，并支持对灯光颜色、饱和度、亮度、切换速度以及根据硬件运行状态变色等功能的个性化调节。

配套硬件 & 性能测试处理器｜Intel Ultra7 265K

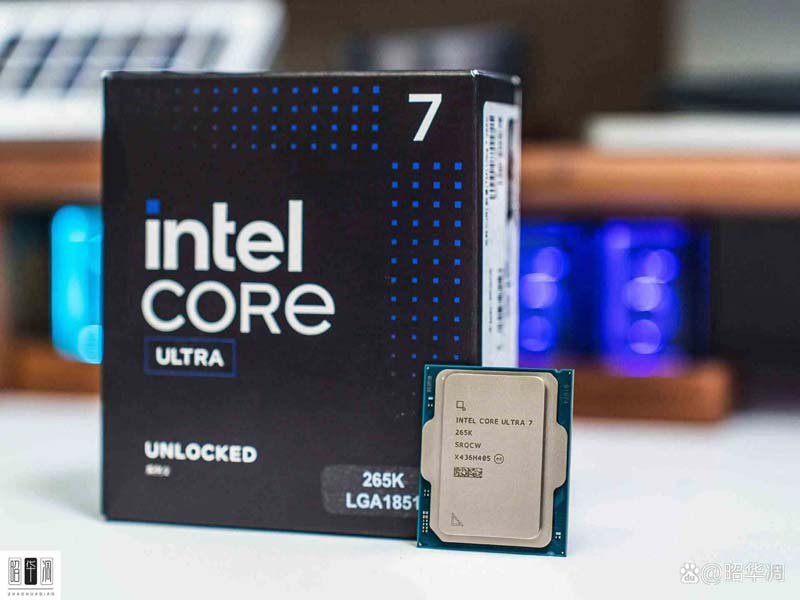

本次测试所采用的处理器型号为 Intel Ultra7 265K。 20 核 20 线程，基础频率 3.9 GHz，最大睿频 5.5 GHz、二级缓存 36 MB，三级缓存 30 MB。其搭载的 NPU 能够提供高达 13TOPS 的算力，并且兼容多种框架。非常适合经常使用 AI 软件或从事设计工作的专业人士，

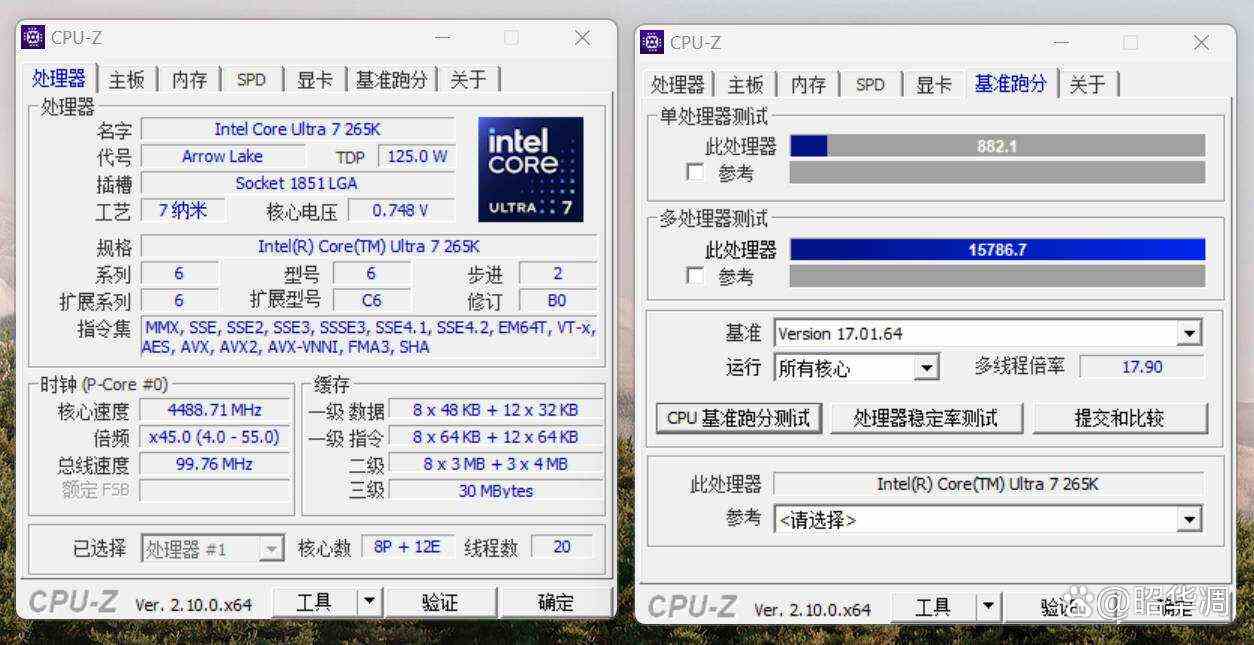

首先还是 CPU – Z 的性能跑分，在铭瑄终结者 B860M 上， 265K 跑出了单核 882.1，多核 15786.7 ，和在 Z890 主板表现几乎一致，性能释放相当充分。

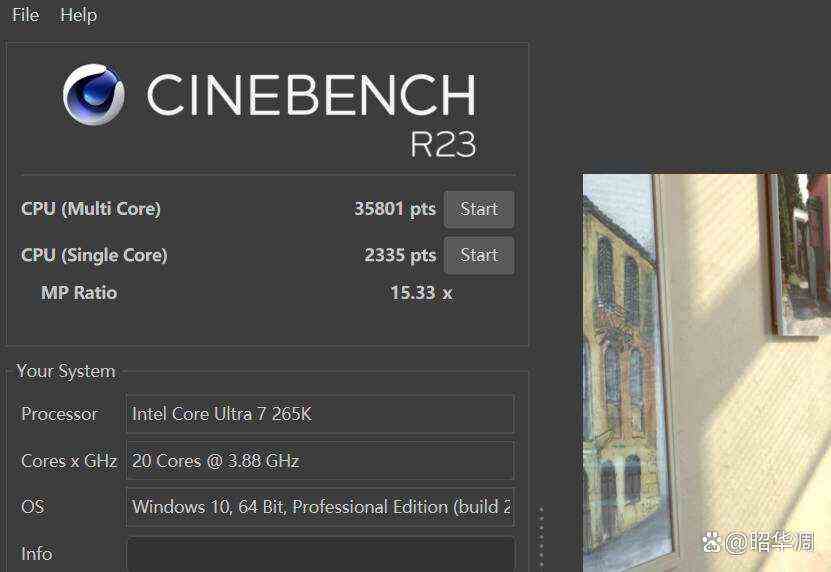

Cinebench R23 专注于评估计算机在处理复杂3D图形任务时的表现。它通过模拟 Cinema 4D 软件在多核处理器环境下进行3D建模、动画制作、运动图形设计以及渲染等操作，全面衡量处理器的多线程处理能力。

在实际测试中，265K 的单核得分 为2335分，多核得分为 35801分，测试结果和 Z890 主板表现近乎一致，说明主板完全能发挥处理器性能

内存｜金百达白刃 8000MHz / 8400MHz

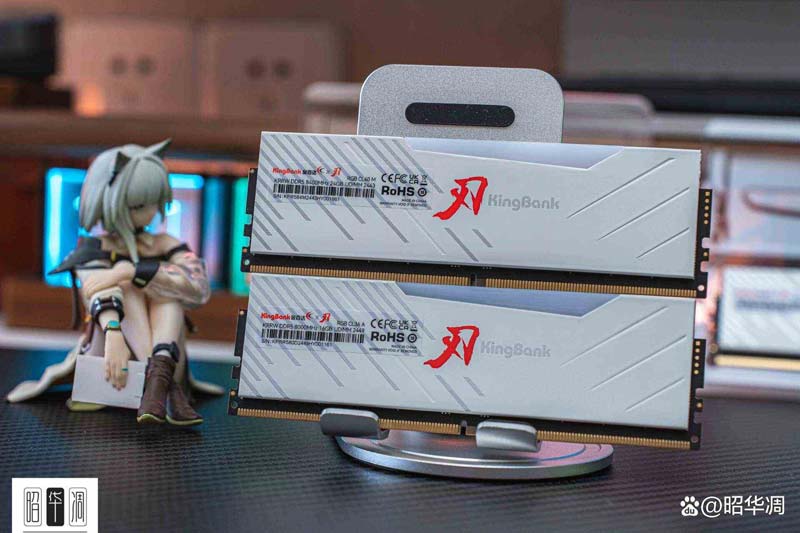

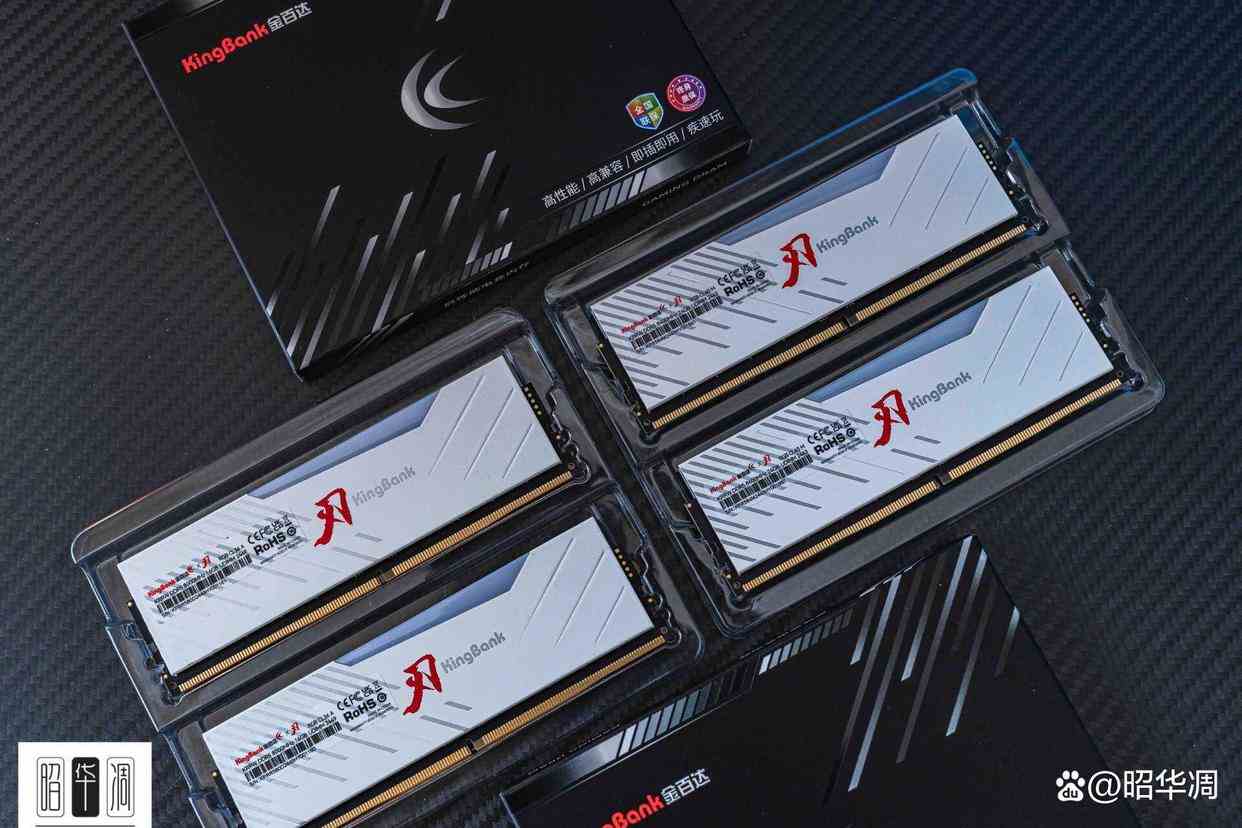

英特尔 800 系芯片组对高频内存的支持愈发成熟，而且开始支持更新的 CUDIMM DDR5 内存，不过想来选择 B860 主板的朋友还是以 UDIMM 内存为主。本次测试的两套高频内存均来自国产品牌金百达白刃系列，频率分别为 8000MHz / 8400MHz 。

汇总下内存特色

金百达的内存经常被我用来测试，原因有多方面

• 一 是白刃系列均采用海力士原装颗粒，10 层 PCB 和 2mm 厚金属马甲的散热组合，不仅超频潜力巨大，温度控制也 十 分出色。
• 二 是内存颜值相当到位，纯白配色结合国风元素的造型，无论搭配哪种风格装机都不突兀，顶部的双面 ARGB LED 灯珠色彩丰富，也很容易满足我对灯光色彩的追求。

最重要的，白刃系列性价比极高，而且是终身质保，以换代修并支持个人送保，像我经常做内存超频测试，有这种售后机制比较放心

上一页 1 23 下一页 阅读全文

金百达这两套内存除了频率不同，颗粒也有区别。

• 金百达白刃 8000MHz 搭载的海力士原装原印 A-Die 颗粒，CL36 时序
• 金百达白刃 8400MHz 则是单颗 3GB 的海力士原装 M-Die 颗粒，CL40 时序

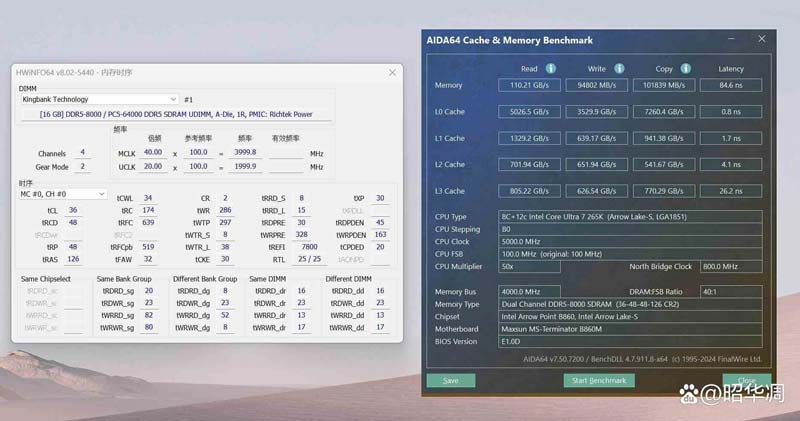

首先是 XMP 8000MHz 预设，开机直接点亮，此时读取速度为 110.21GB/s、 写入速度为 94802MB/s、拷贝速度为 101839MB/s、 延迟为 84.6ns

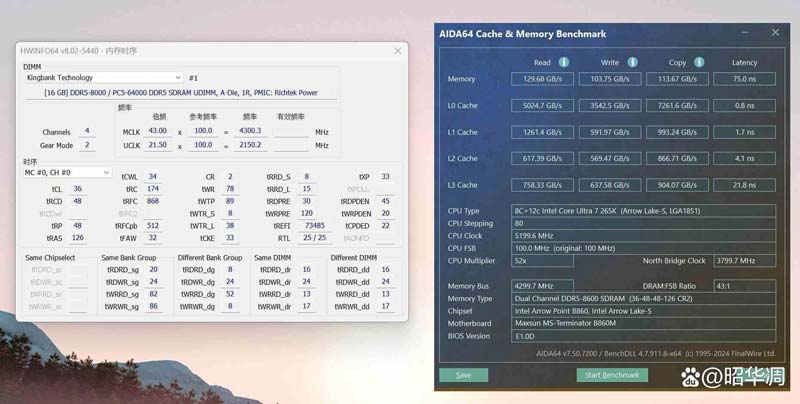

接下来试试内存超频，BIOS 里直接拉到 8600MHz，小参电压不做任何调节，主机正常启动，测试结果读取速度为 129.68GB/s、 写入速度为 103.75GB/s、拷贝速度为 113.67GB/s、 延迟为 75ns，毕竟没压小参，效能表现比较一般，但主板对高频内存支持的确不错。

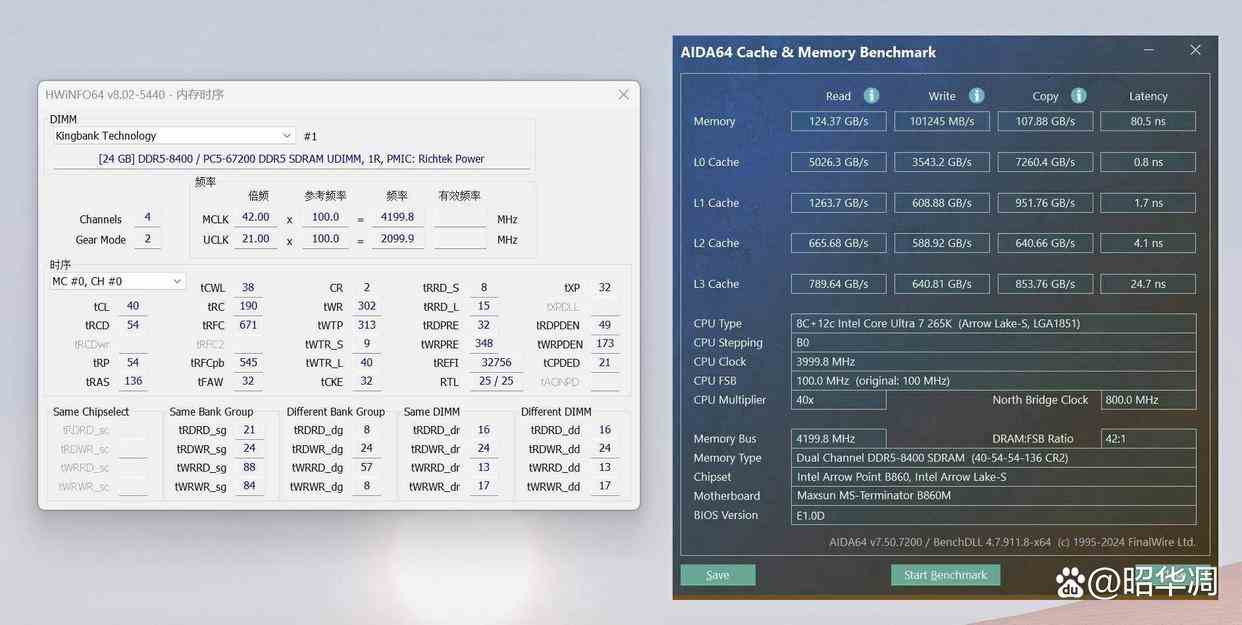

然后是金百达白刃 XMP 8400MHz ，同样正常开机，此时读取速度为 124.37GB/s、 写入速度为 101245MB/s、拷贝速度为 107.88GB/s、 延迟为 80.5ns

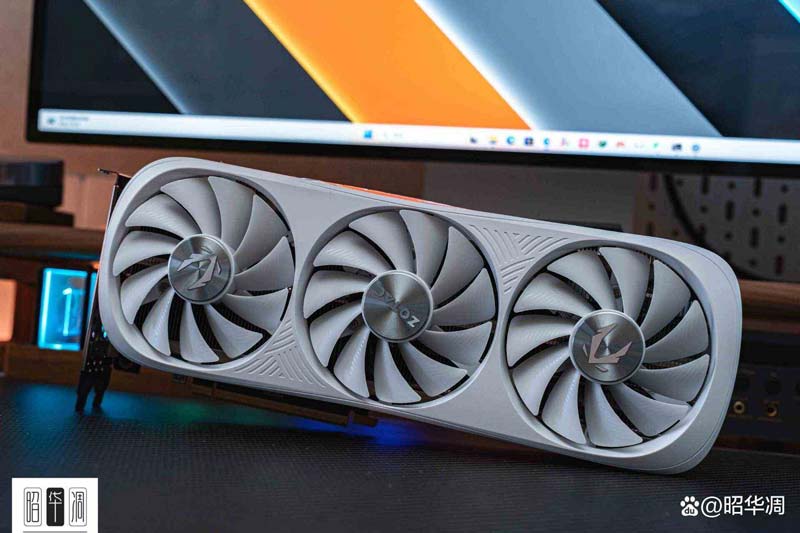

显卡｜索泰 RTX 4080 SUPER 16GB TRINITY OC 月白

图形测试利用手头的索泰 RTX4080 super 进行，老选手就不过多介绍，反正装机还是测试这块卡都相当给力，

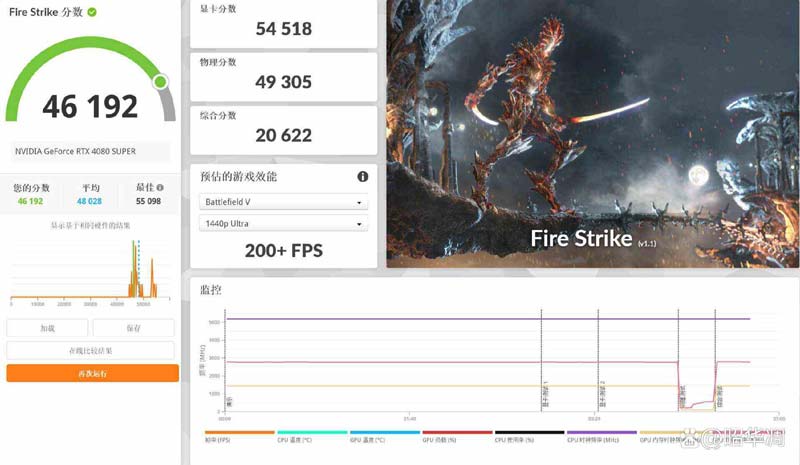

首先是常规的 3D MARK，基于 DirectX 11 的 Fire Strike 模组整机总得分为 46192分，其中显卡分数 54518分，物理分数 49305分，综合得分 20622。

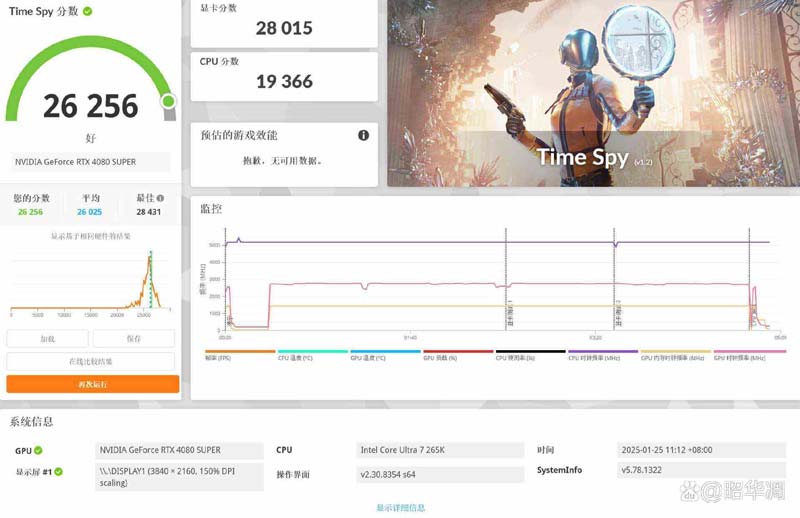

基于 DirectX 12 的 Time Spy 支持原生 API 功能，实测下来总得分为 26256 分，其中显卡分数 28015分，CPU 分数 19366。

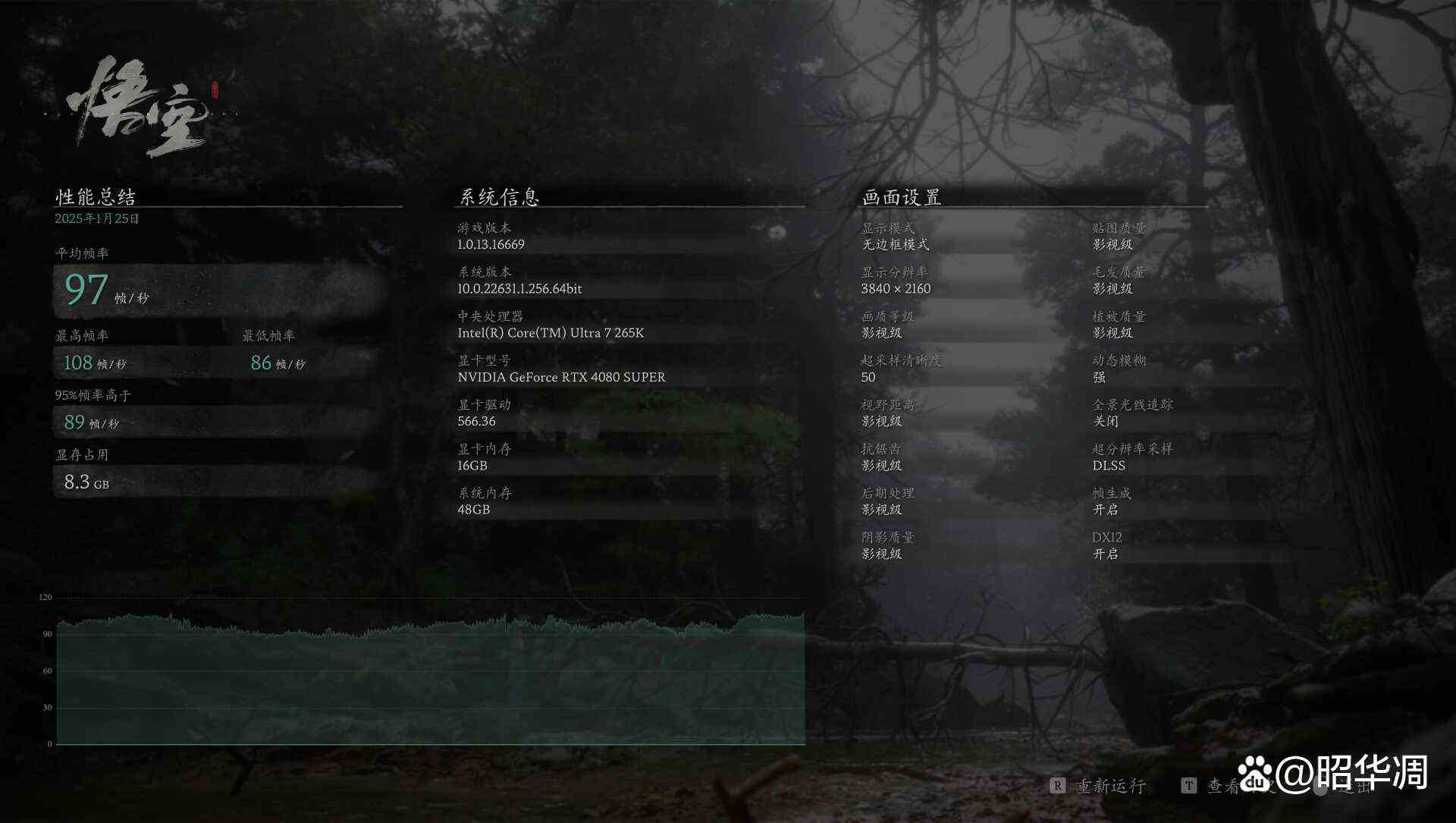

大型 3A 游戏测试了两款，黑神话.悟空，基于 4K 分辨率 + 影视级画质 + DLSS 性能 + 帧生成开启 ，平均帧率达到 97PS ，最低帧在 86FPS .

赛博朋克 2077， 4K 分辨特效开启“光线追踪：超级”，平均帧率 102.39FPS、最高 133.14FPS.

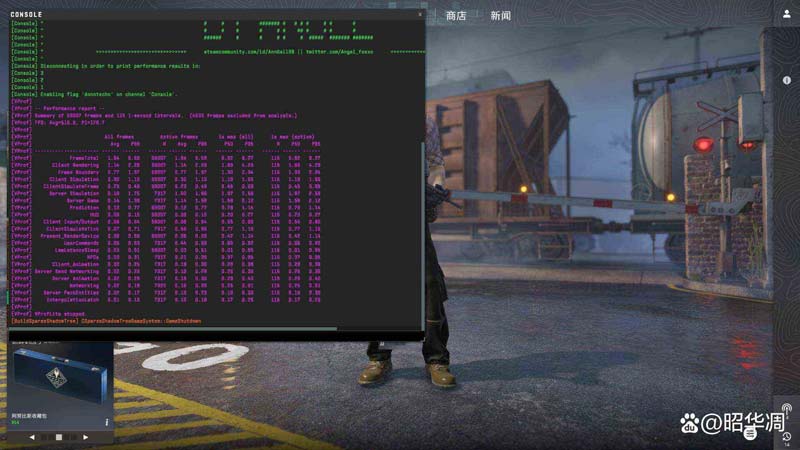

网游方面则是利用 CS2 的 Benchmark 进行， 1080P 分辨率 + 高画质在 DX11 模式，平均帧率能达到 515.9FPS ，1%Low 帧率 178.7。

如何评价 铭瑄终结者 B860M

从测试结果来看，铭瑄终结者 B860M 虽然是一款入门级的 800 系主板，但在搭配 Ultra7 265K 这样级别的处理器时，完全不存在性能瓶颈。其测试数据与更高端的 Z890 主板相差无几。此外，新版 PTM UI BIOS 系统在美观度和易用性方面表现出色，而其 40G 的 USB4 接口在千元价位的产品中更是难逢敌手。

在做工方面，铭瑄终结者 B860M 的工艺水平有了显著提升，整体布局简洁清爽，细节处理也十分规整。如果遮住标识，许多玩家可能很难相信这是一款铭瑄的入门级主板。不过，它也有一些不足之处，例如 M.2 接口未采用快拆机制，散热设计未采用封闭结构，看起来有些空洞感等。但这种情况似乎也是各品牌划分高中低端产品的通用方式，御三家的产品也是如此。

适合用户：追求性价比，不折腾超频，使用 Ultra7 以下处理器的用户，如果你还正好经常外接高速设备，那铭瑄终结者 B860M 尤为适合。
