说是不完全拆机，是因为最后没把散热器拆下来。这是一台三层网管交换机，拥有16个2.5G网口和4个10G SFP+。

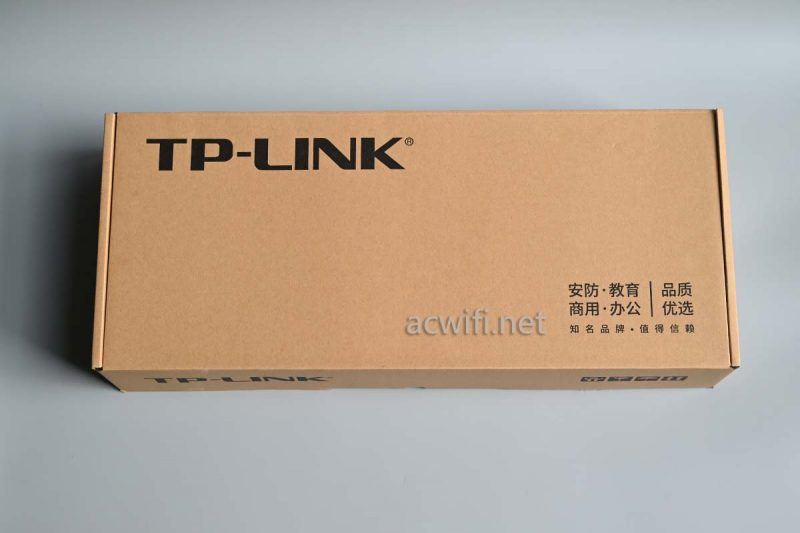

TL-SE5420的外包装：

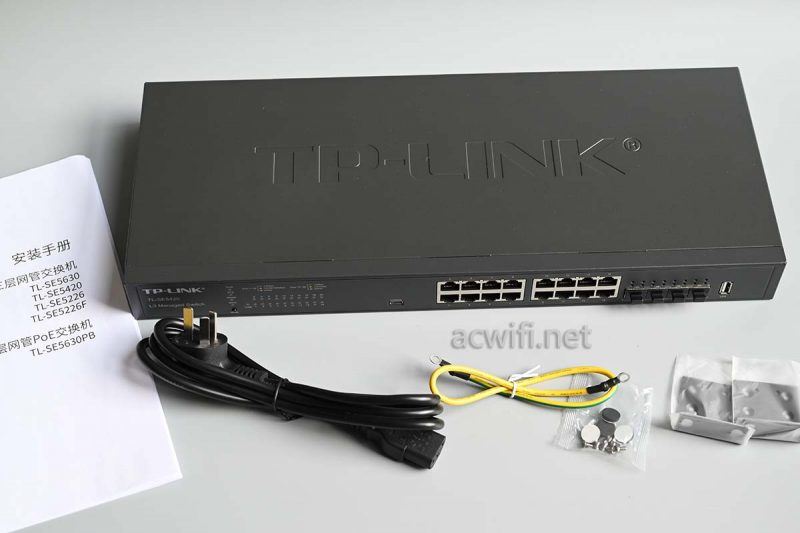

机身和配件：（没配Console线）
前脸：

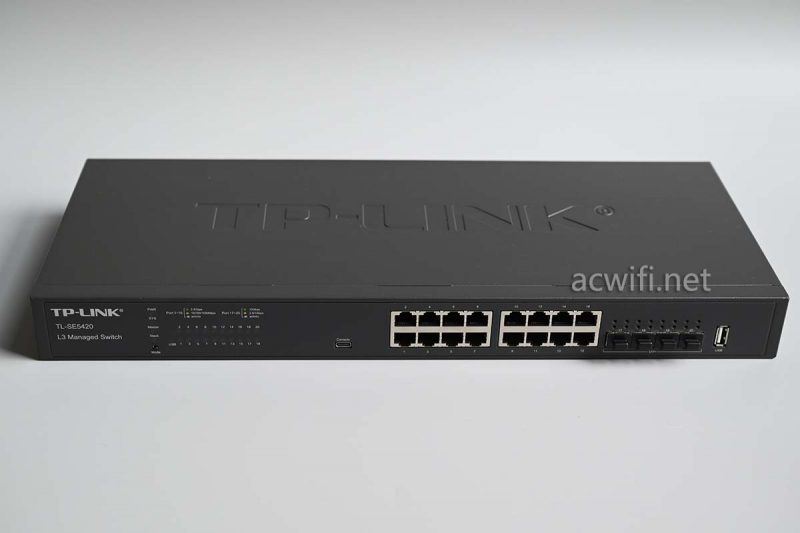

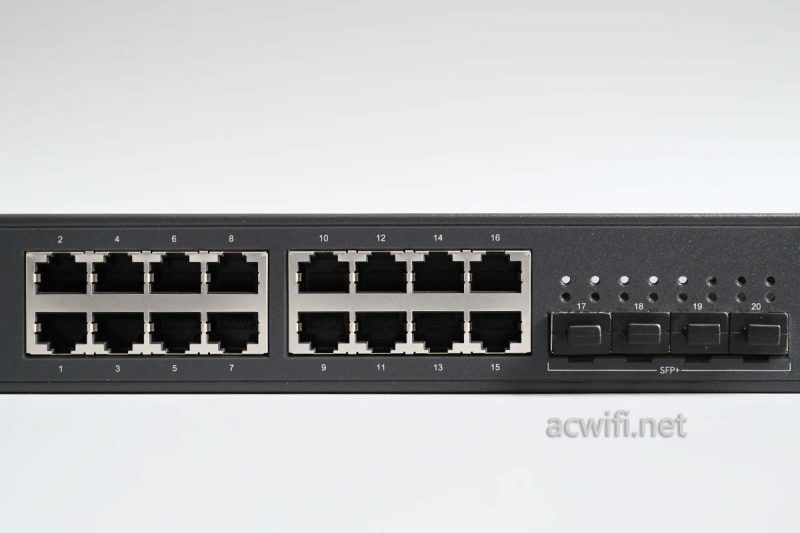

16个2.5G网口和4个10G SFP+:

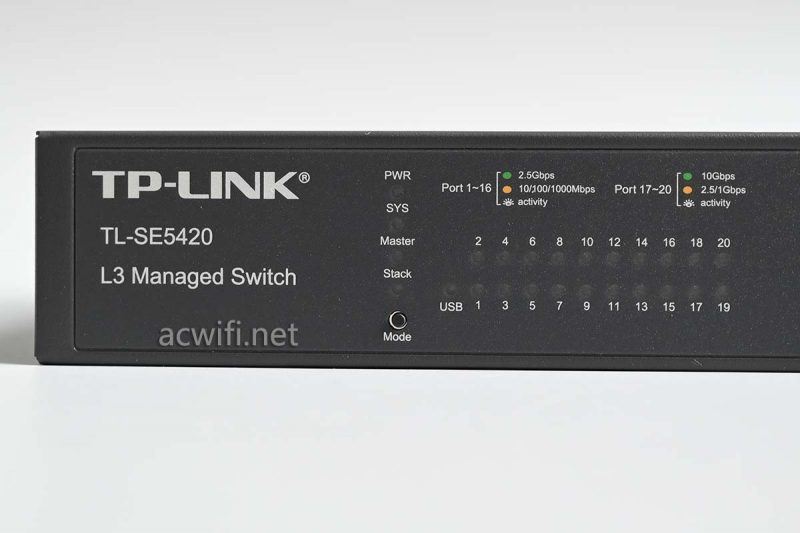

信息面板：

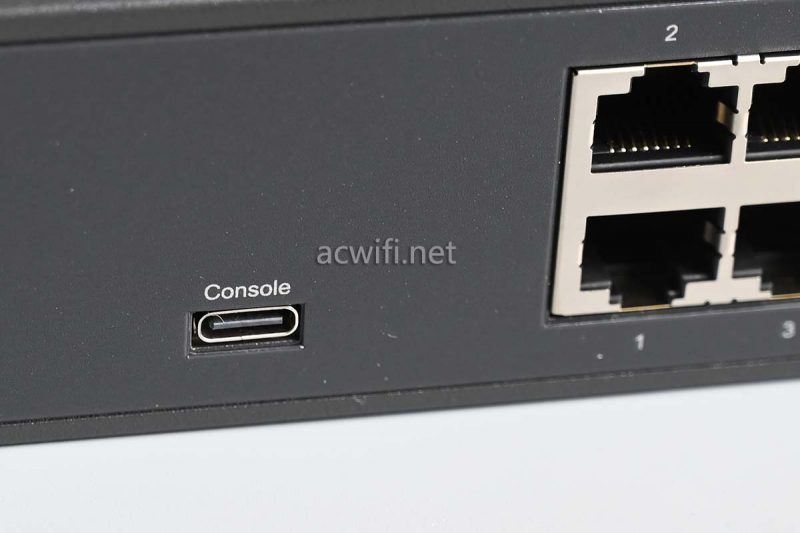

Console口：

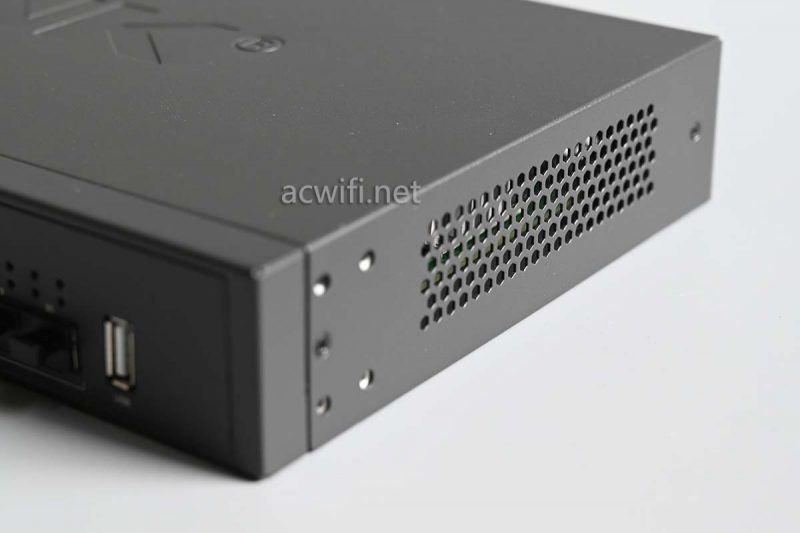

侧面透气孔：

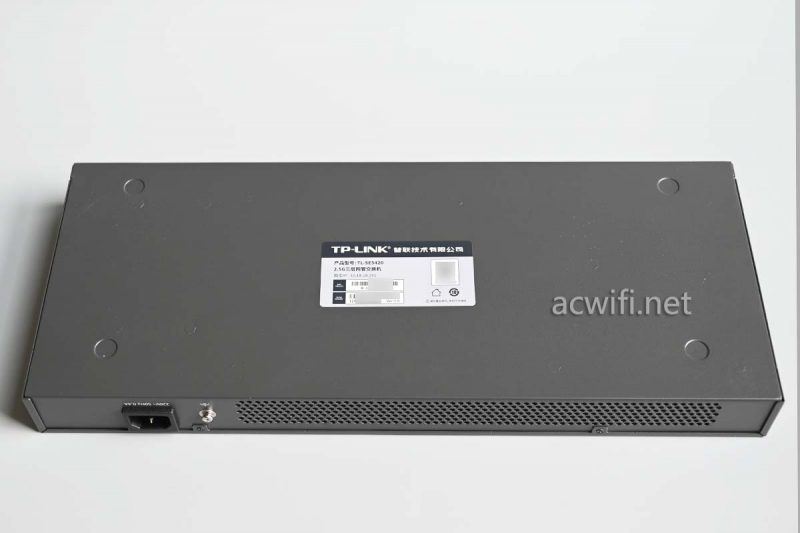

交换机底部：

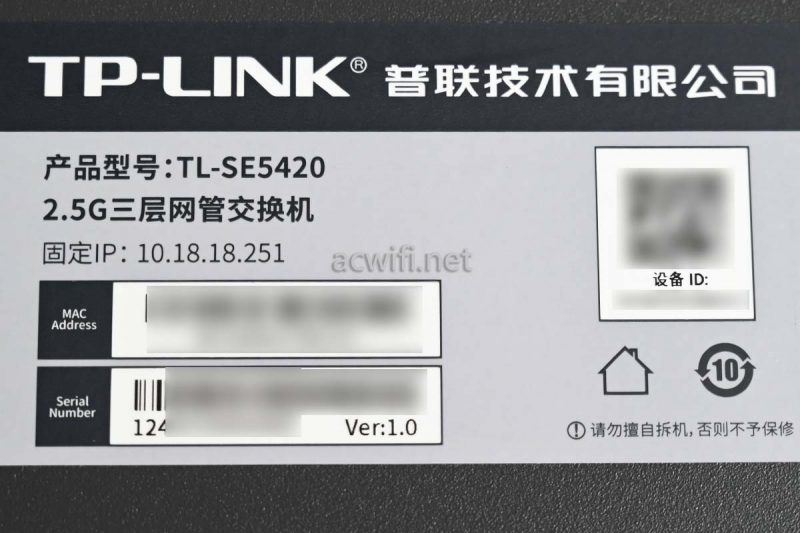

标签：

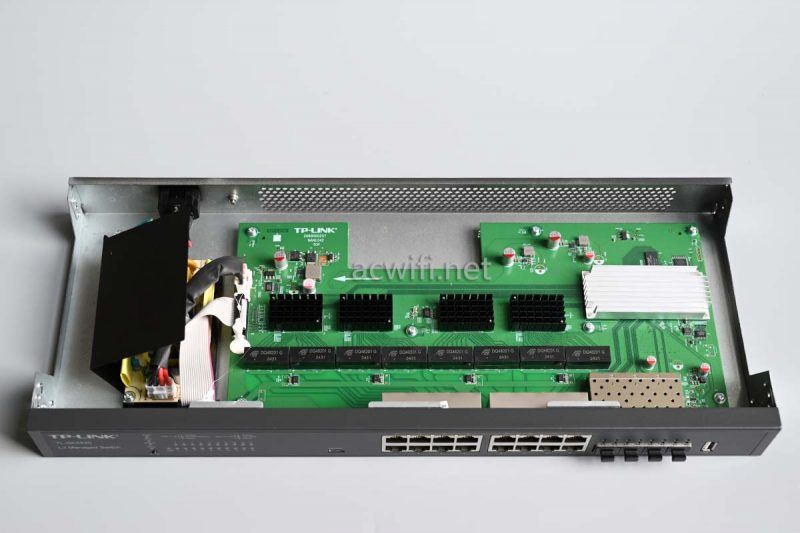

拆开外壳：
DC电源输出规格是12V/4A，实测空口待机功率是9.6W，插四个2.5G网口时为12.6W，插八个2.5G口时为15.7W。

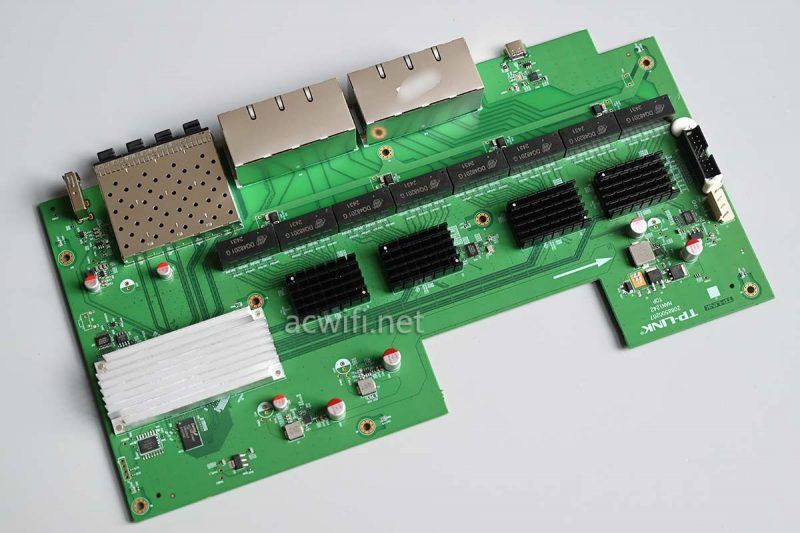

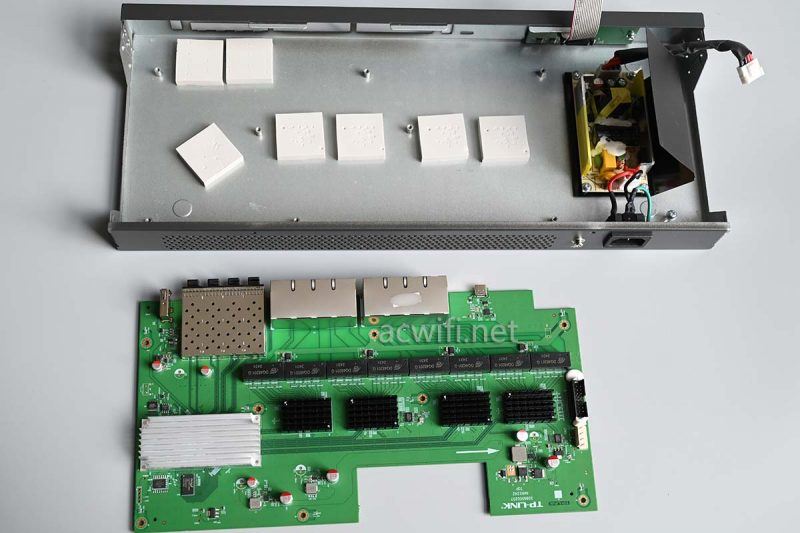

拆出主板，看见低壳一共有7颗大的导热硅脂垫片，分别负责SFP+、交换机芯片、PHY芯片的导热。

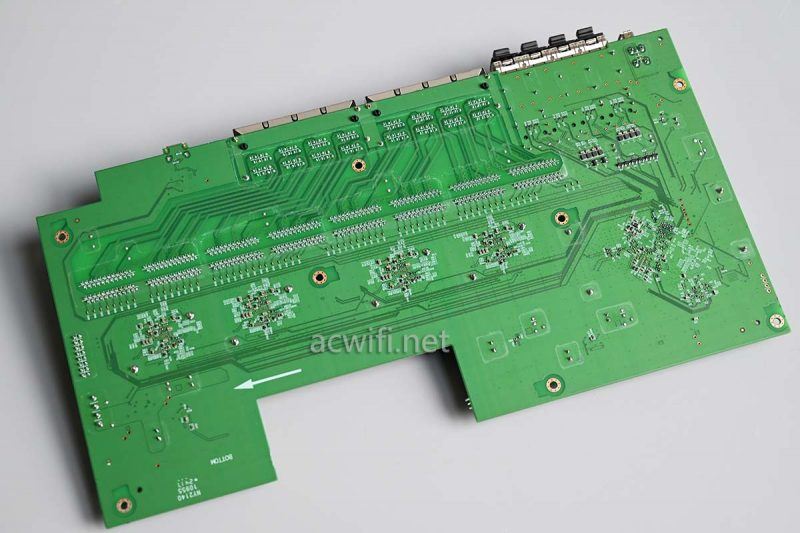

翻转主板背面：
上一页12 下一页 阅读全文
主板背面没什么看了。
回到主板正面来：
跟SE2420PB一样用的是带胶的硅脂粘连散热器，所以不好拆，这次使劲都拆不下来散热器，放弃了，怕用力过猛会造成芯片虚焊。
从PHY芯片封装来看，绝不会是RTL8224N，而是跟SE2420PB用的一样：RTL8224。如下图：
交换机芯片，由于是”16+4″，跟SE2420PB一样，所以芯片也是用一样的RTL9302C。
RTL9302C-CG
LAYER 3 MANAGED 16*2.5G+4*10G PORT SWITCH CONTROLLER
TL-SE2420PB交换机加装风扇温控模块
内存芯片型号是A3T4GF40BBF-HP，DDR3-1866，容量512MB：

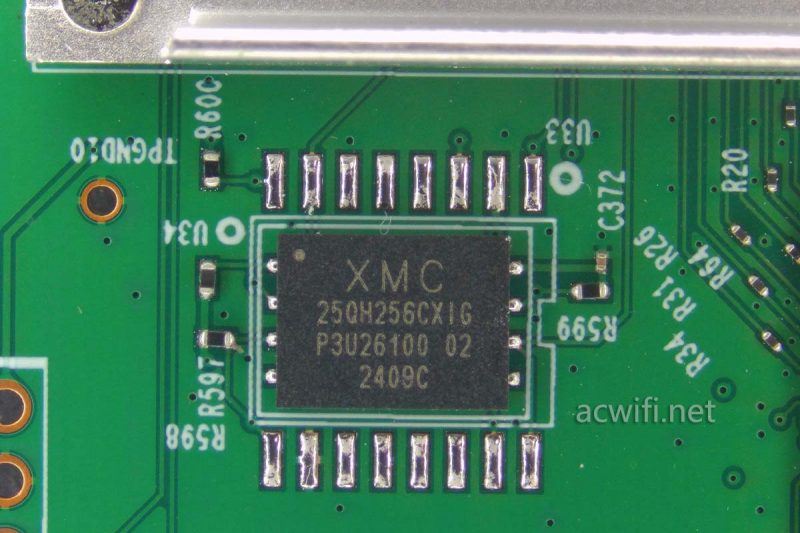

闪存芯片XM25QH256CXIG，容量32MB：

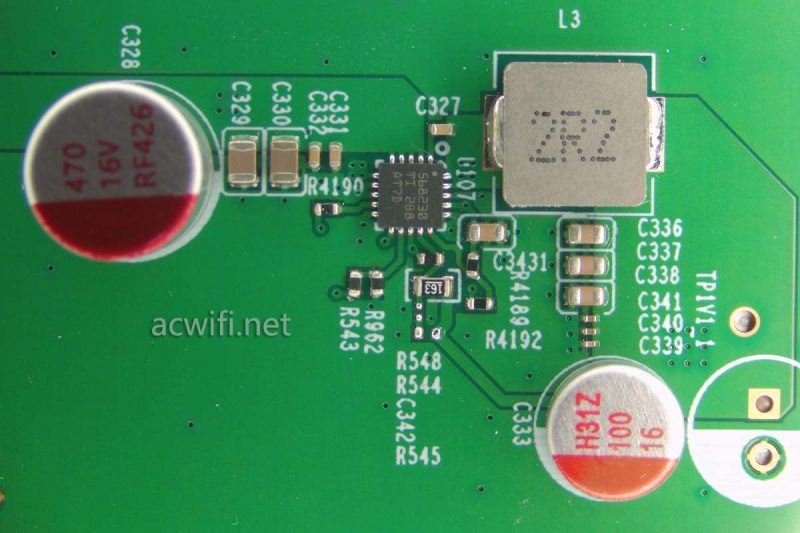

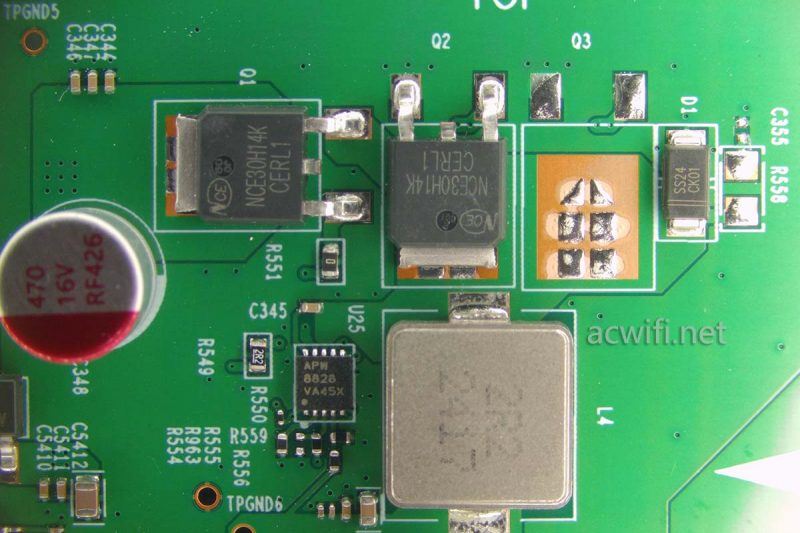

一些供电电路：

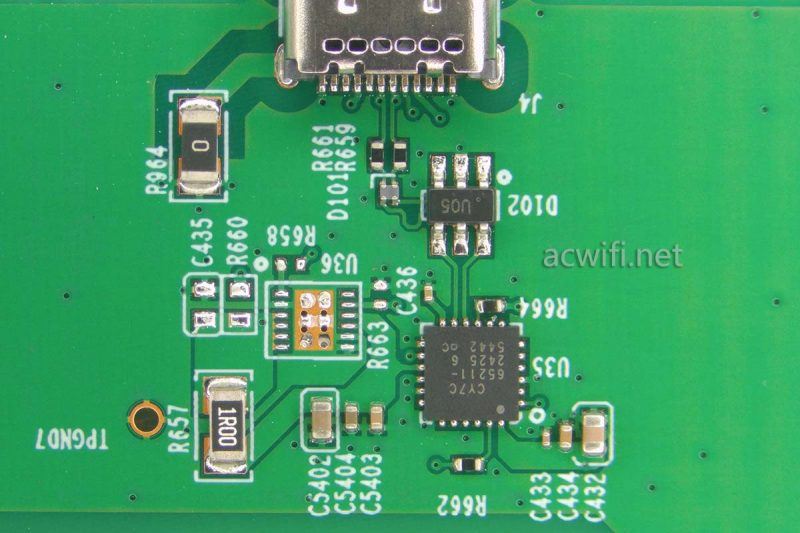

Console接口电路：
每四个2.5G网口为一组的，下图红框里的贴片元件是什么作用的，上次有人说过，我又忘记了，防静电还是防涌浪的？
这台TL-SE5420的芯片汇总图如下：
TL-SE5420交换机系统首页：

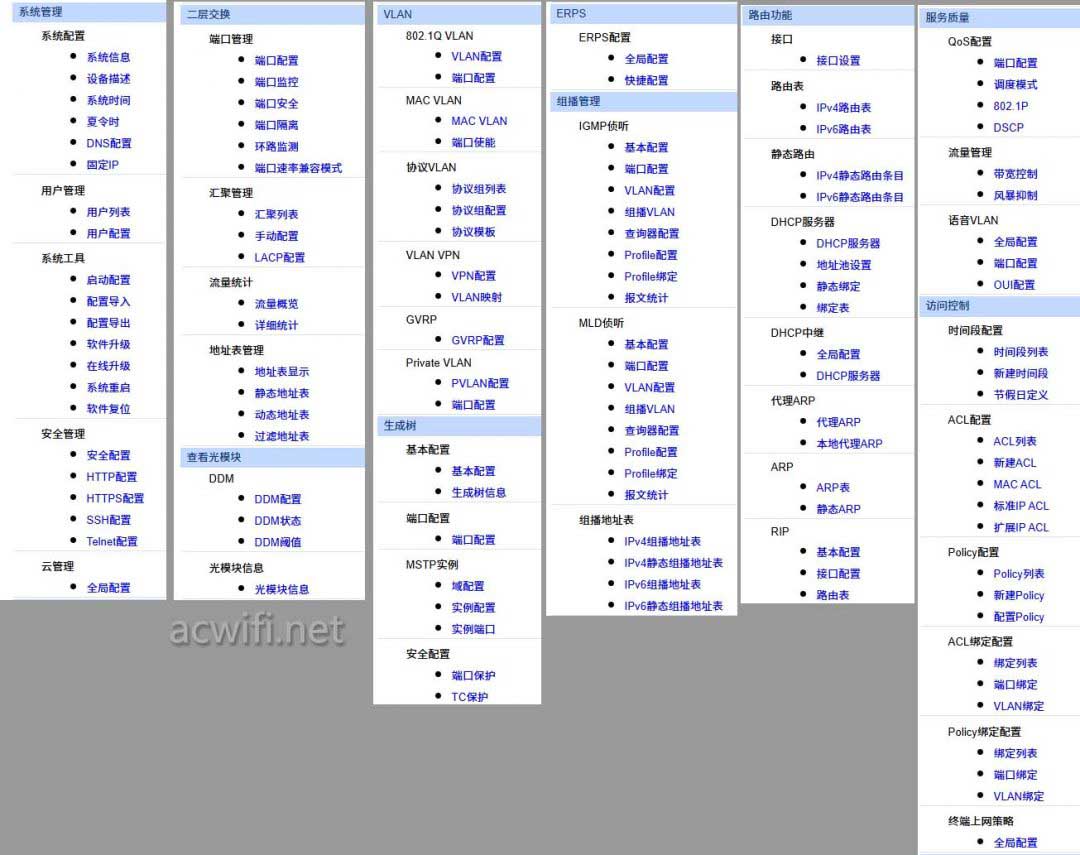

我把交换机的功能菜单索引截图了：
把SE542装进5U机柜顶层，运行了一天，不热。
SE5420是三层交换机，价格1700元，二层交换机SE2420价格1500元，两者相差200元、硬件一样。都支持云管理！
按需选择吧。
上一页 1 2下一页阅读全文
说是不完全拆机，是因为最后没把散热器拆下来。这是一台三层网管交换机，拥有16个2.5G网口和4个10G SFP+。
TL-SE5420的外包装：
机身和配件：（没配Console线）
前脸：
16个2.5G网口和4个10G SFP+:
信息面板：
Console口：
侧面透气孔：
交换机底部：
标签：
拆开外壳：
DC电源输出规格是12V/4A，实测空口待机功率是9.6W，插四个2.5G网口时为12.6W，插八个2.5G口时为15.7W。
拆出主板，看见低壳一共有7颗大的导热硅脂垫片，分别负责SFP+、交换机芯片、PHY芯片的导热。
翻转主板背面：
主板背面没什么看了。
回到主板正面来：
跟SE2420PB一样用的是带胶的硅脂粘连散热器，所以不好拆，这次使劲都拆不下来散热器，放弃了，怕用力过猛会造成芯片虚焊。

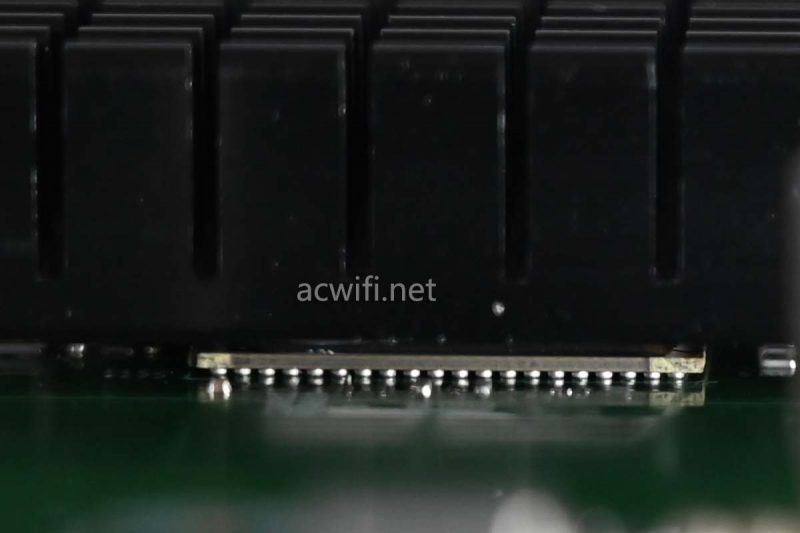

从PHY芯片封装来看，绝不会是RTL8224N，而是跟SE2420PB用的一样：RTL8224。如下图：
