听说水星SE109 Pro开卖了，PDD卖 220元，于是买回来拆机看看。
推荐阅读：水星SE109开箱测评

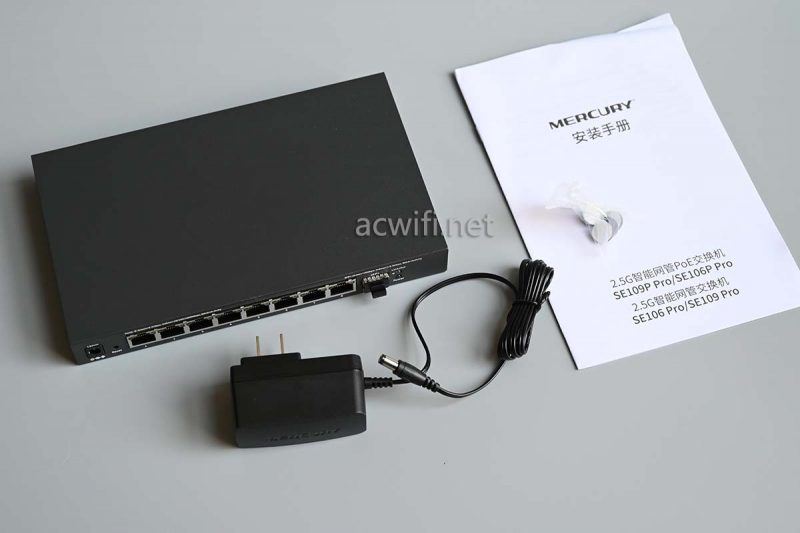

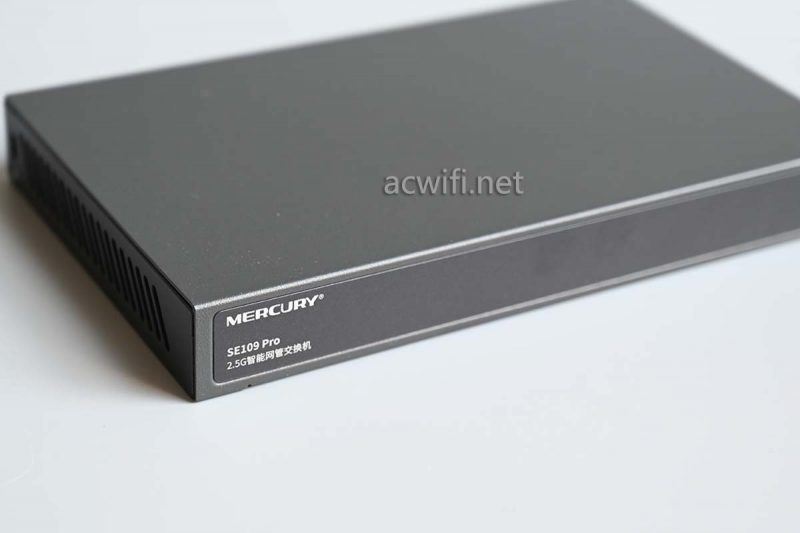

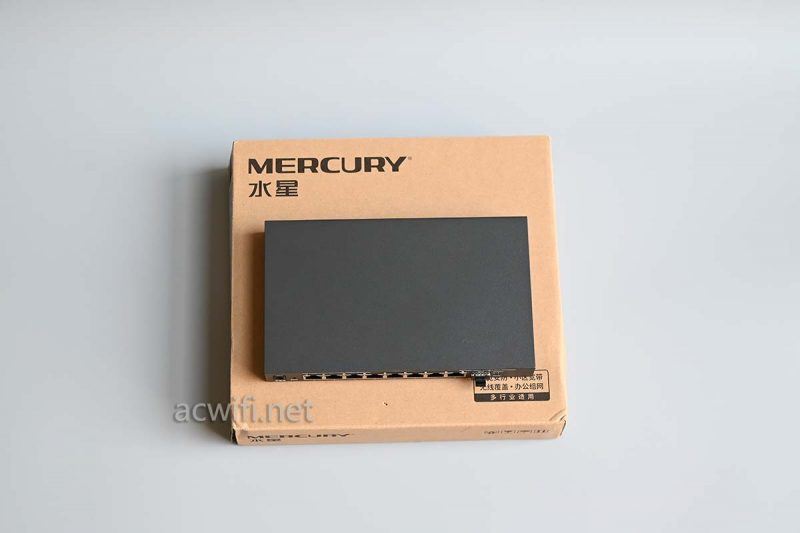

机身和配件：
电源忘记拍照了，是12V/1.5A的，实测空口待机功率为1.94W，染插4个2.5G 网口时的功率为4.8W 。

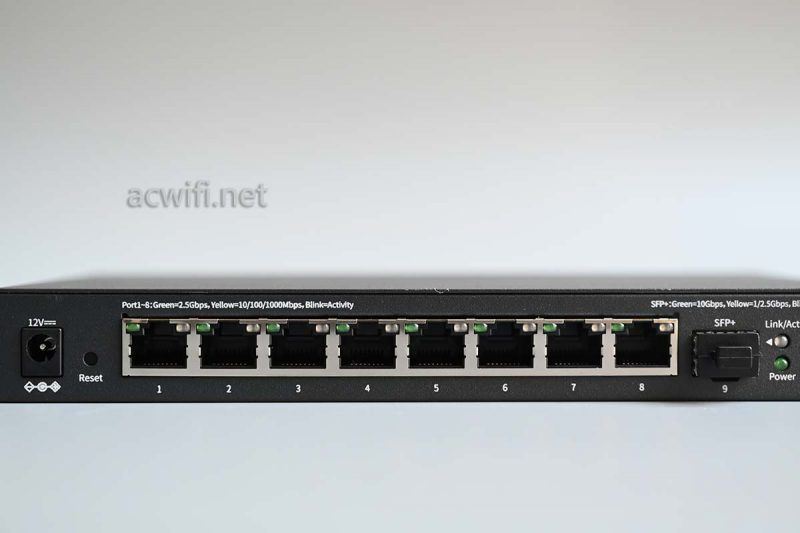

机身DC电源与网口在同一面：

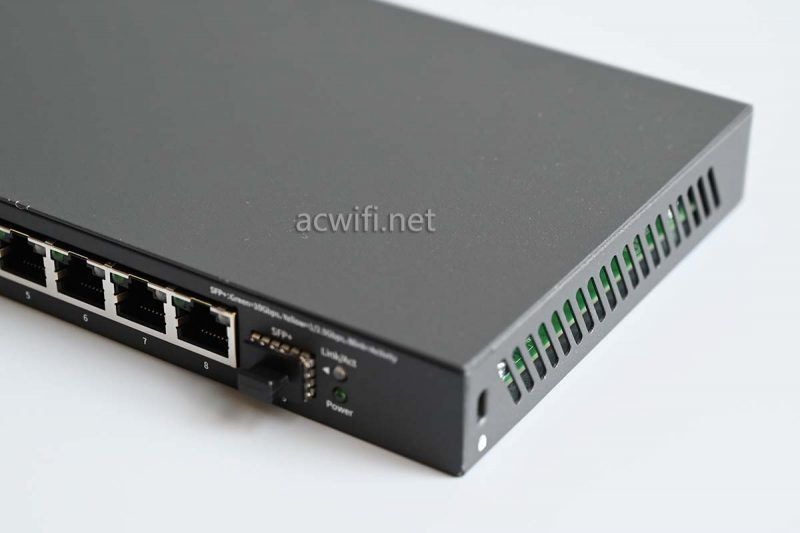

两侧都有透气孔：

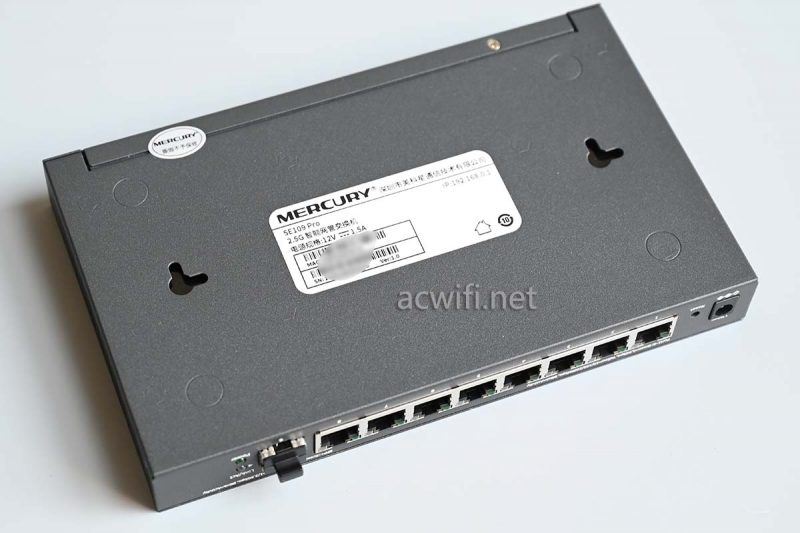

机身底部：

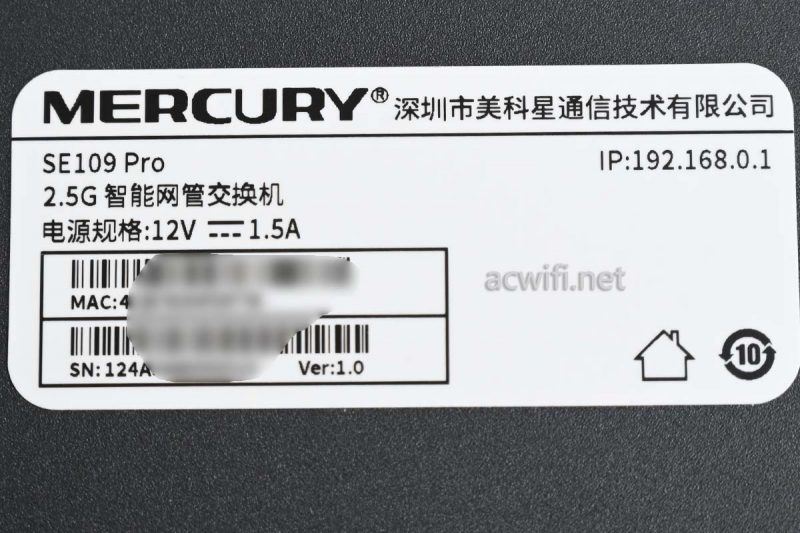

标签：
一拆开外壳，就感觉在哪里见过呀。。对就是SE2109身上。。从走线到贴片到银色的散热片都一模一样。

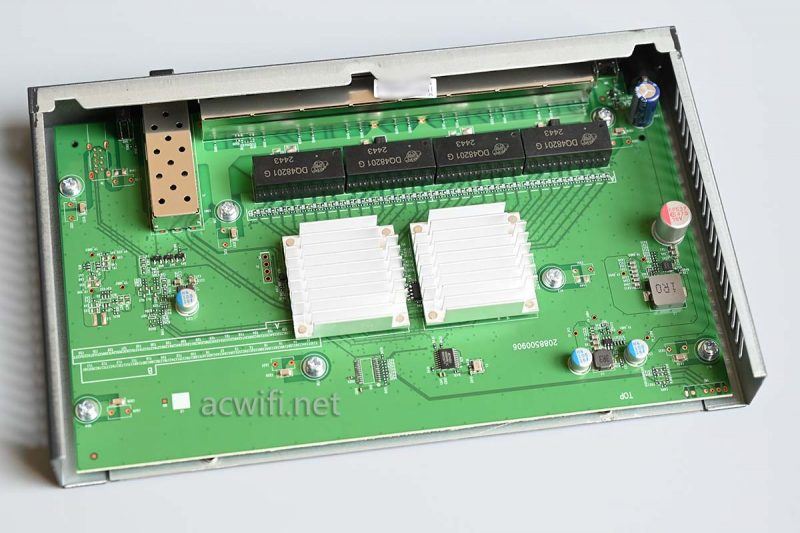

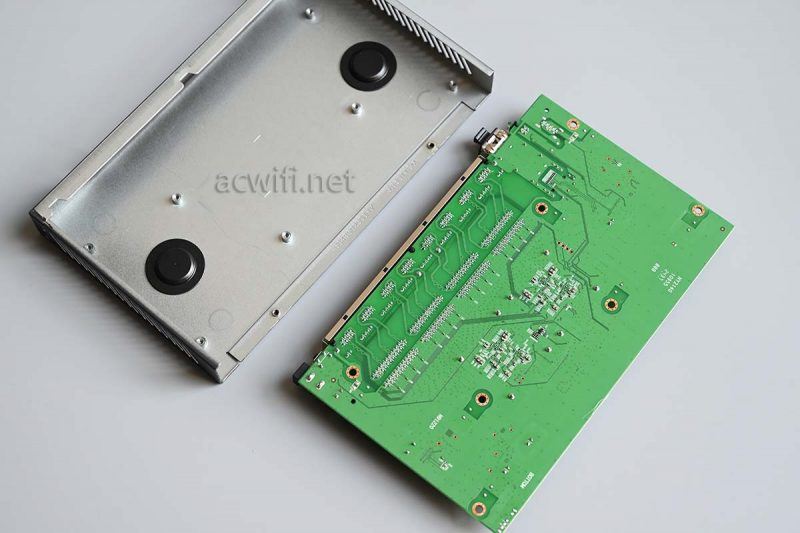

拆出主板并翻转：
两个黑色圆圈，是防止壁挂螺丝顶进主板底部造成损坏或短路。
主板背面，没啥可看：
上一页12 下一页 阅读全文

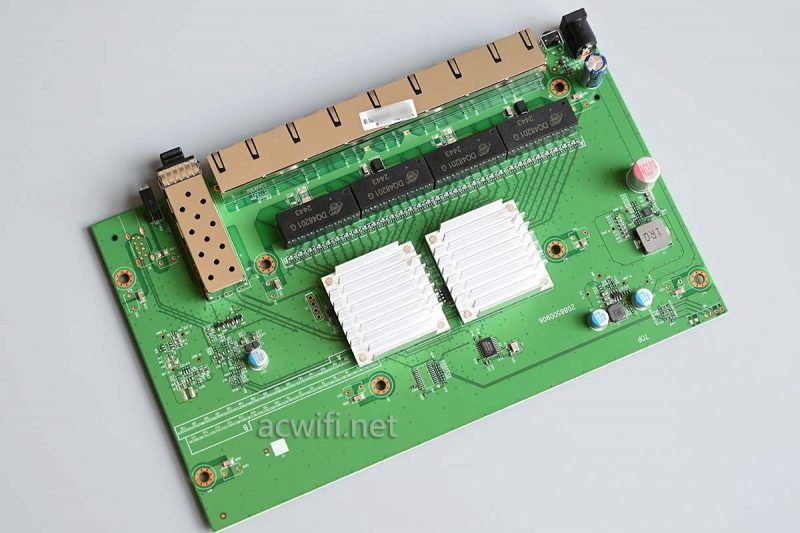

翻回主板正面去：

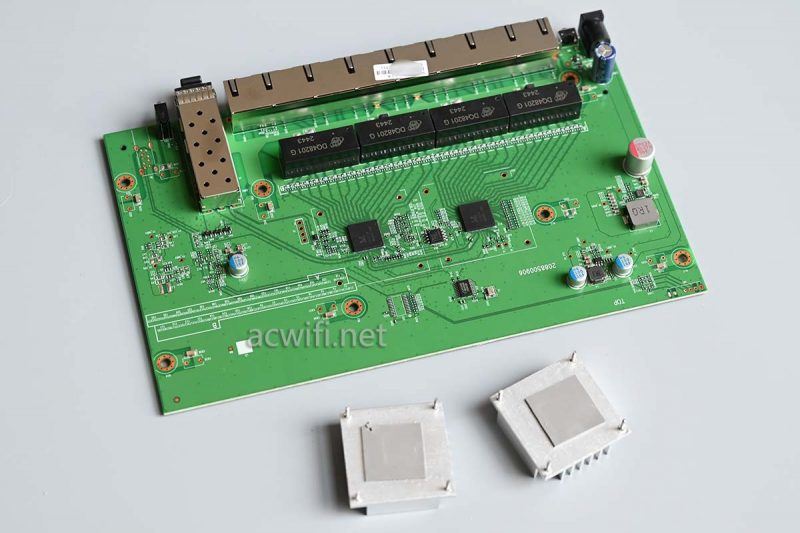

用了40分钟拆下两片散热器：

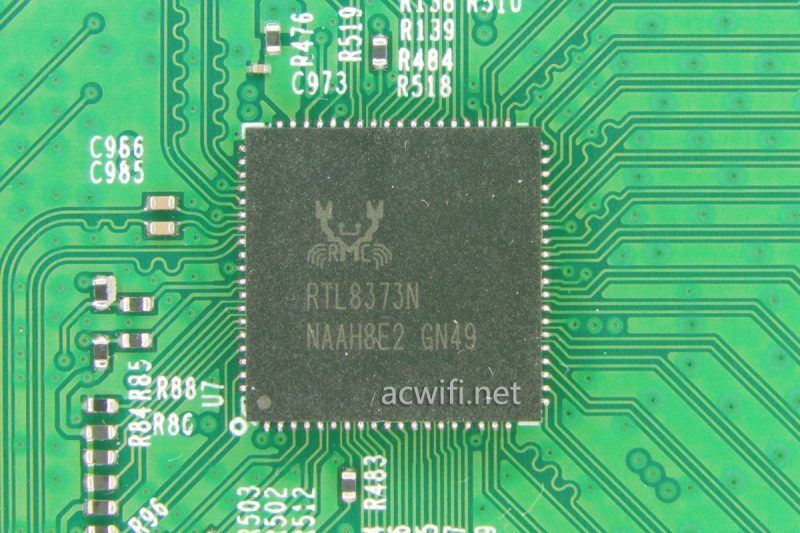

水星SE109 Pro的交换机芯片是RTL8373N，与RTL8373在封装上有所不同，是低功耗版本。

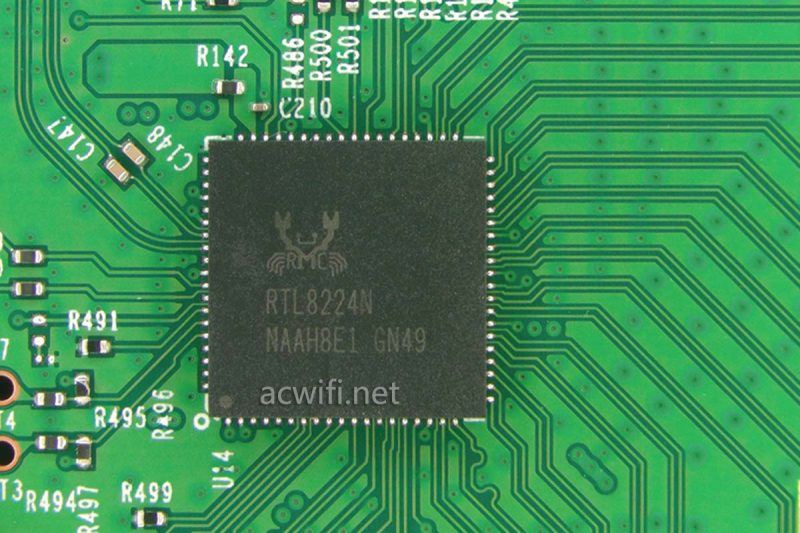

四口2.5G PHY芯片是RTL8224N：

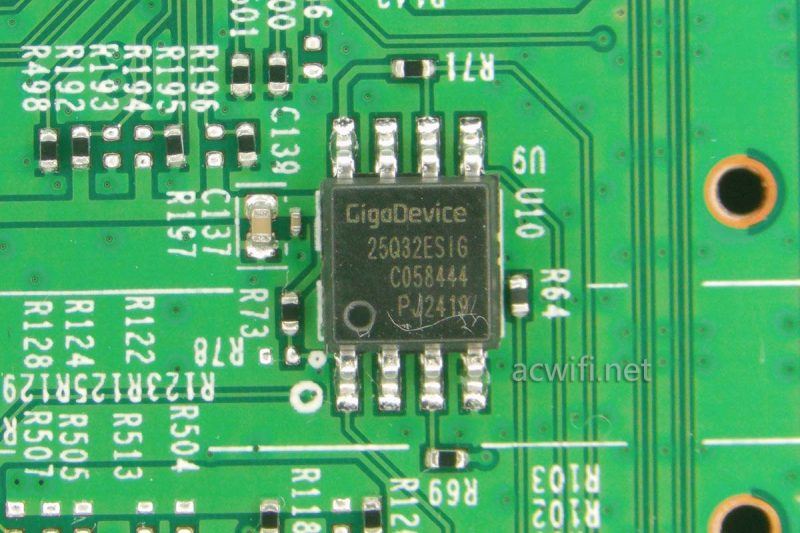

两颗芯片中间的闪存：GD25Q32ESIG，容量4MB。

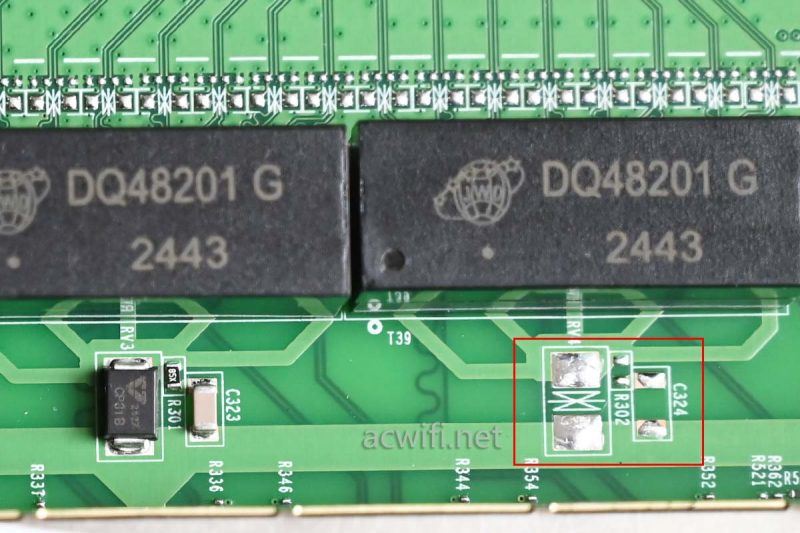

为啥红框里有一边是空着呢？跟SE2109一样。

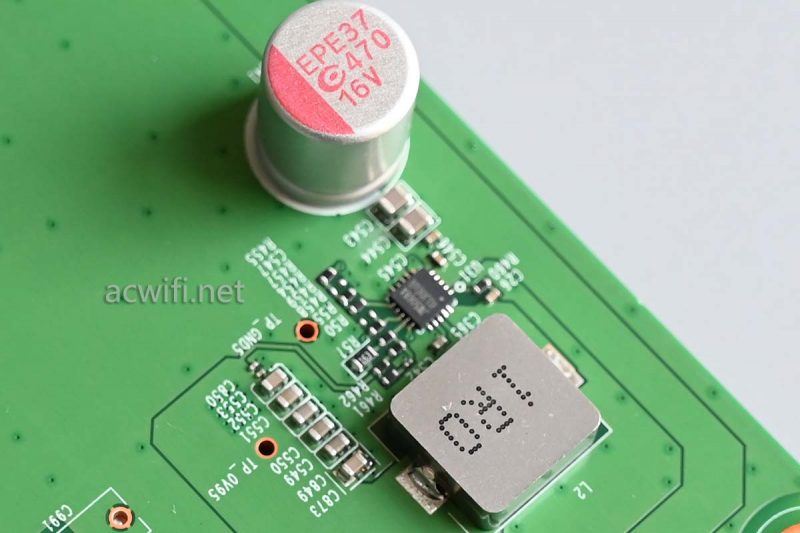

某个DC-DC电路：
其它没啥好看了。
水星SE109 Pro的所有芯片型号汇总如下图：

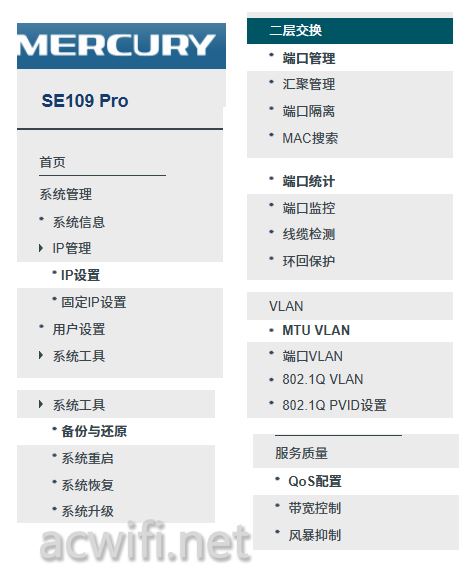

系统功能菜单：
功能比较少，购买前请看清楚里面是否有自己需要的功能。
总的来说，水星SE109 Pro跟SE2109的主板是一样的，就是把SE2109用的RTL8373和RTL8224换成了物料成本低一些的RTL8373N和RTL8224N，在系统主面，除了TP云管理，其它功能是一样的。
优点：便宜和电源与网口在同一面。
上一页 1 2下一页阅读全文
