随着不入耳佩戴的开放式耳机爆火，消费电子品牌Baseus倍思也相继推出了Eli 1i Fit、Eli Sport 1、AirGo AG20、AS01等多款产品，其中包括了耳挂式和耳夹式两种主流形态，为消费者提供了丰富的选择。近期，倍思再次推出了一款耳夹式设计的产品——MC1，外观上做了进一步优化，新增云朵气囊，保障舒适稳固佩戴。
在功能配置上，Baseus倍思MC1开放式耳机搭载了三磁路高灵敏单元，支持AI动态低音增强算法，提供饱满有力的低音效果；支持定向传音技术，减少漏音，保障用户隐私；支持BISA空间音效，带来360°全景环绕声场；还搭载了DNN智感通话降噪算法，实现清晰通话。其他方面，耳机支持IPX7级防水，可提供40小时的双耳续航。下面来看看这款产品的详细拆解报告吧~
一、开箱
Baseus倍思MC1开放式耳机包装盒延续了家族式的设计风格，正面展示了产品的整体外观，品牌LOGO，倍思Bowie系列名称和产品型号，以及云感气囊、AI自适应低音增强、40小时超长续航、IPX7级防水防汗的产品特点等。

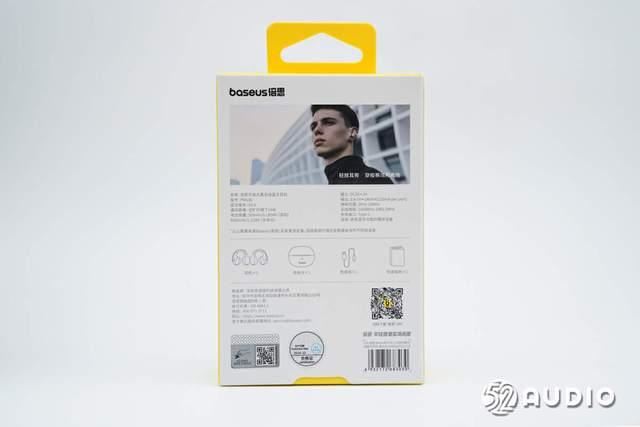

包装盒背面介绍了产品的参数信息，名称：倍思开放式真无线蓝牙耳机，型号：PM138，蓝牙版本：V5.4，电池容量：50mAh/0.185Wh（耳机），600mAh/2.22Wh（充电仓），输入：DC5V-1A，输出：3.85V-240mA（120mA per port），频响范围：20Hz~20kHz，充电接口：Type-C；适用：具有蓝牙功能的播放设备；以及内部清单和深圳市倍思科技有限公司部分介绍。

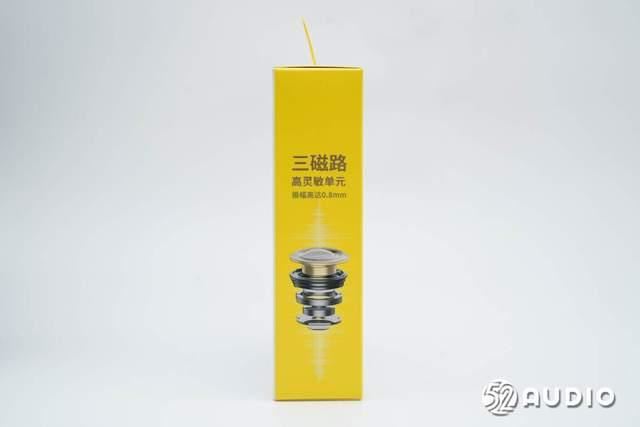

包装盒侧边设计有三磁路高灵敏单元的示意图。
另外一侧介绍了耳机的自适应C形桥、创新气囊设计。

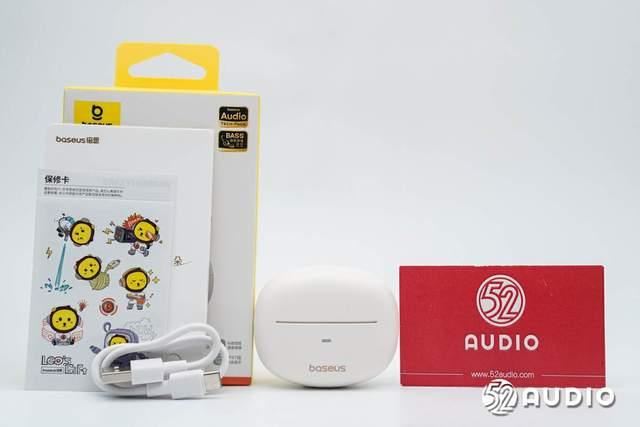

包装盒内部物品有主机、充电线、倍思贴纸、产品说明书和保修卡，此款为星光白配色。

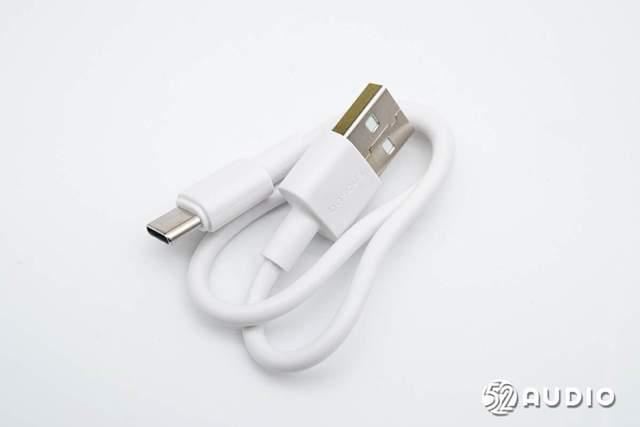

随机标配的充电线采用了USB-A to Type-C接口，端口雕刻“baseus”品牌LOGO。

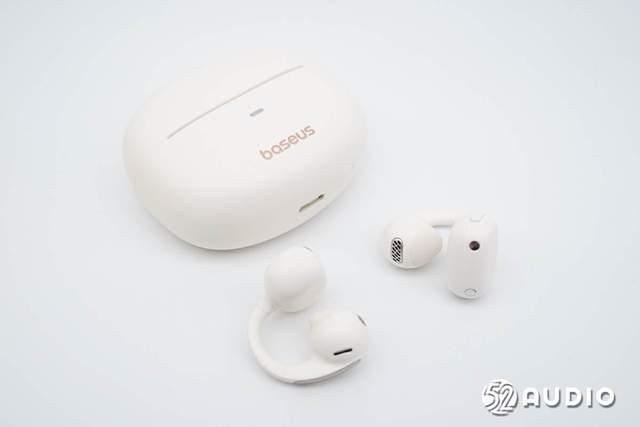

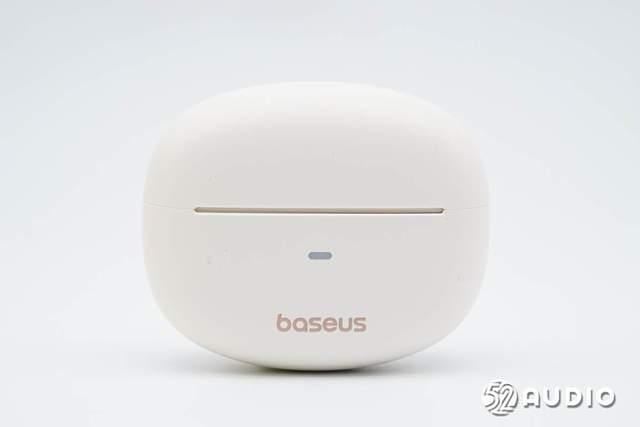

Baseus倍思MC1开放式耳机充电盒采用了采用了鹅卵石状的圆润设计，磨砂质感，机身正面设计倒角，便于用户开启，下方设置指示灯，设计品牌LOGO。
机身背面外观一览，银色转轴结构设计。

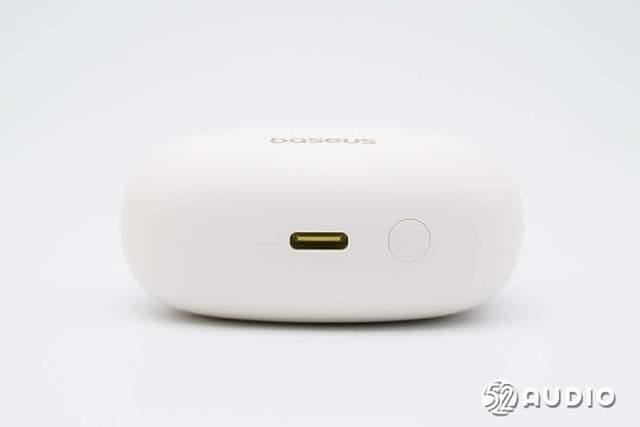

机身底部外观一览，设置有Type-C充电接口和用于蓝牙配对的功能按键。

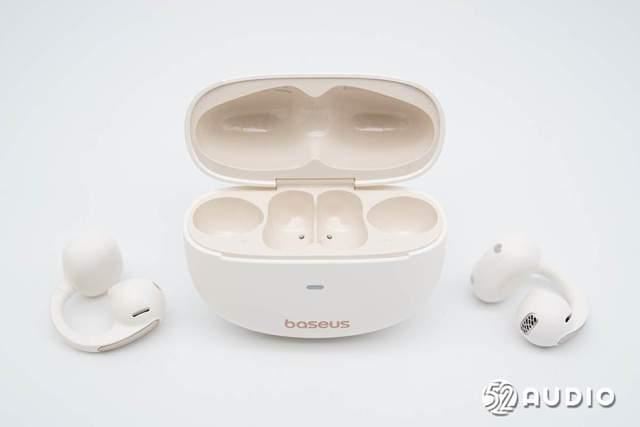

打开充电盒盖，内部耳机横向磁吸固定，能够便捷取放。
取出耳机，座舱内部结构一览。
上一页12 3 4 5 6 7 下一页 阅读全文

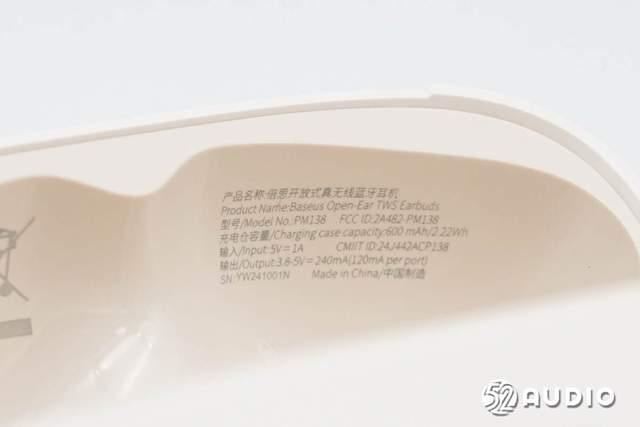

盒盖内侧标注产品信息，与外部包装盒一致。

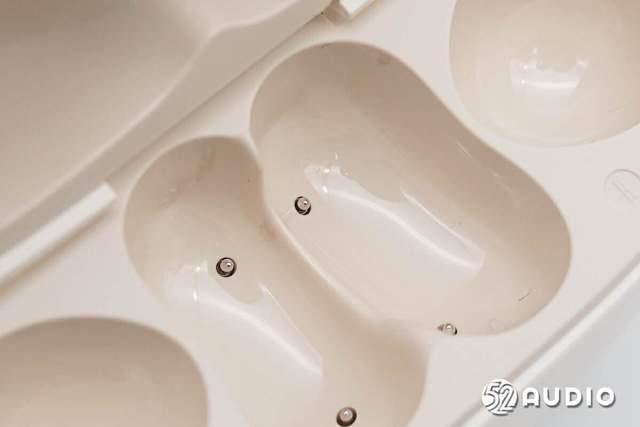

座舱内部设置有为耳机充电的金属顶针。

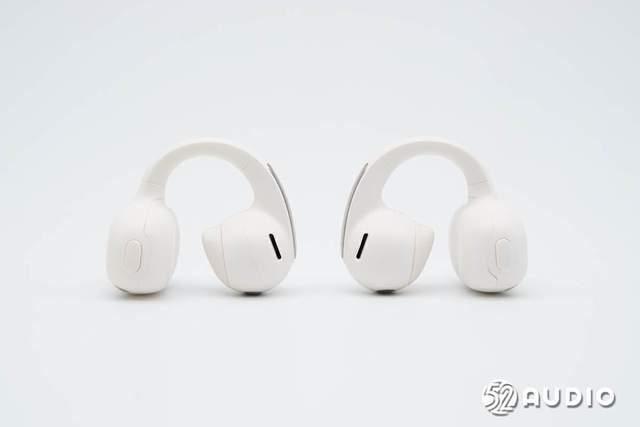

Baseus倍思MC1开放式耳机整体外观一览，耳机采用了耳夹式设计，质感与充电盒一致。
倍思MC1耳机采用了C形桥设计，耳夹内嵌柔软钛合金丝，通过柔软亲肤材质包裹，佩戴自适应调节，保持舒适夹持力。
倍思MC1耳机外侧音腔结构一览，左右均设计有泄压孔，C形桥上设计与充电盒转轴呼应的亮银色装饰片。
音腔内侧，创新设计的“云朵气囊”，采用柔软亲肤的硅胶材质，能够更好地适应不同耳型，带来舒适稳定的佩戴体验。
音腔底部的出音孔特写，金属盖板防护，佩戴时正对耳道，带来开放式聆听。
耳机后端腔体结构一览，外侧设计有麦克风拾音孔。

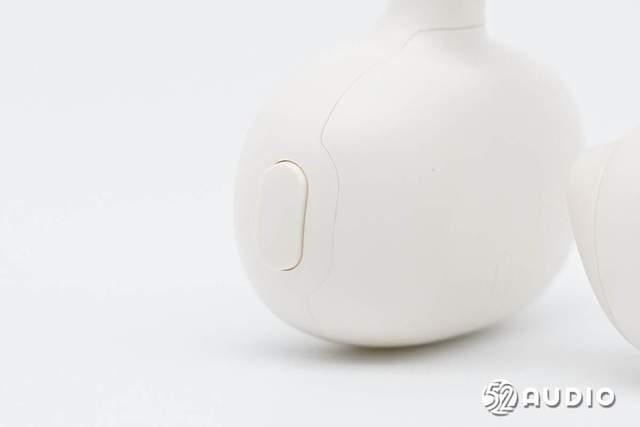

侧边设置有物理按键，实现精准的操控。

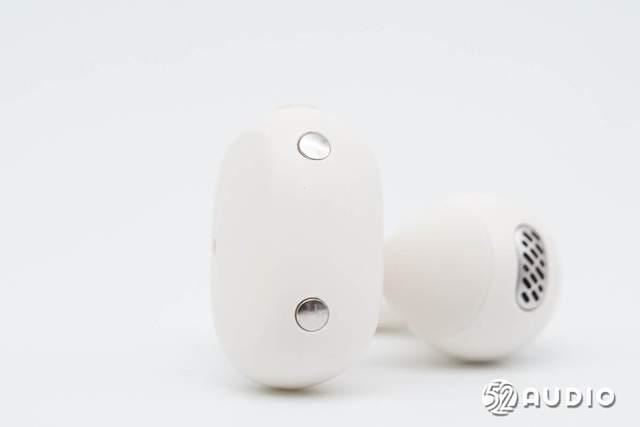

底部设置充电触点。
经我们实测，Baseus倍思MC1开放式耳机整机重量约为54.8g。
上一页 1 23 4 5 6 7 下一页 阅读全文

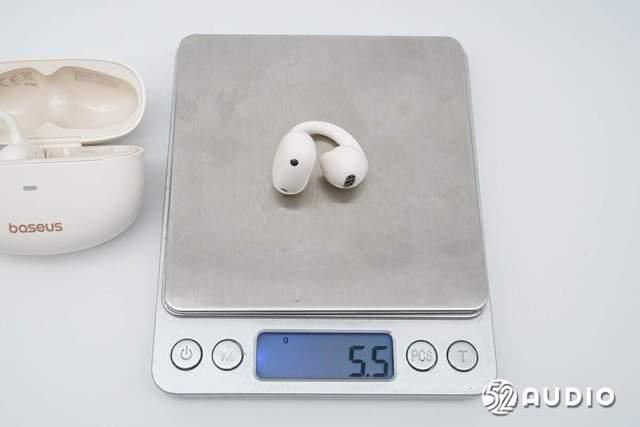

单只耳机重量约为5.5g。

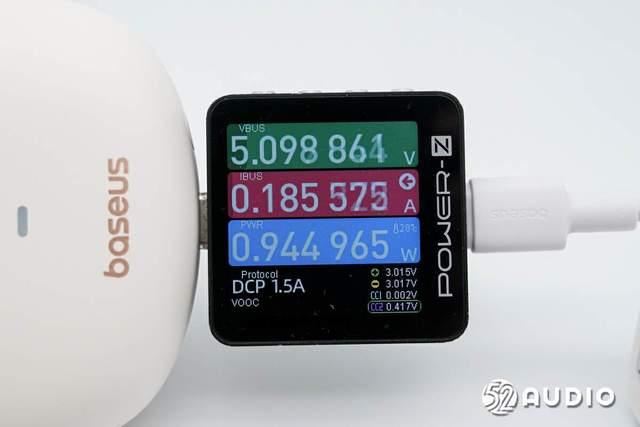

我们采用CHARGERLAB POWER-Z KM003C测试仪对Baseus倍思MC1开放式耳机进行充电测试，输入功率约为0.94W。
二、拆解
通过开箱，我们详细了解了Baseus倍思MC1开放式耳机的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
充电盒拆解

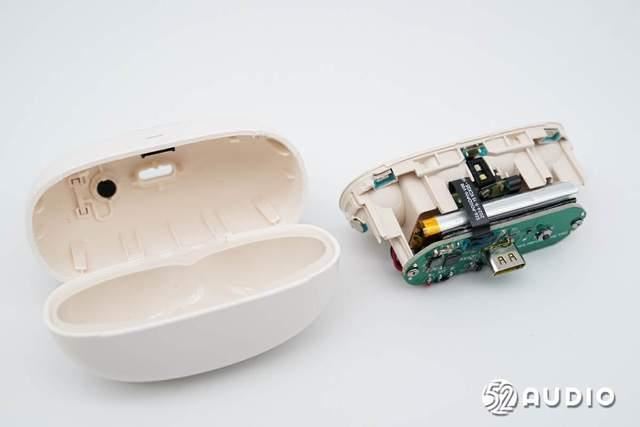

拆开充电盒外壳，取出内部座舱结构。

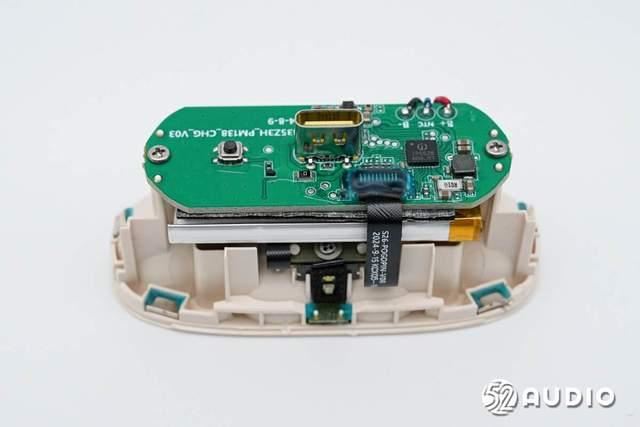

座舱内侧结构一览，上层通过螺丝固定主板单元，中间设置电池单元，起到很好的保护作用。

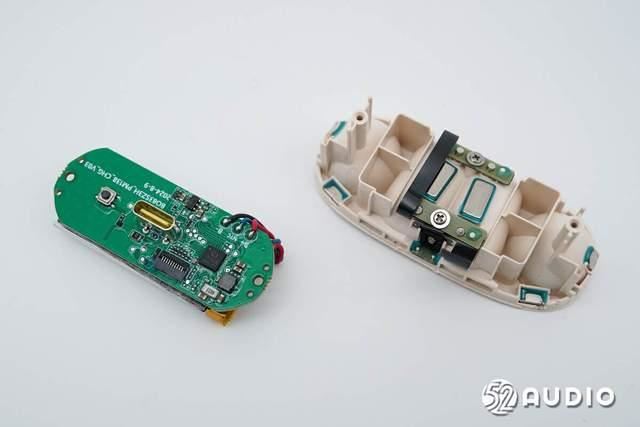

卸掉螺丝，挑来排线连接器，取掉主板和电池。

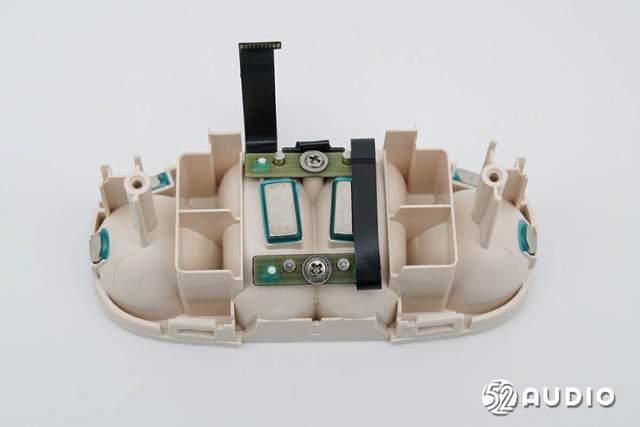

座舱底部结构一览，还设置有一条排线连接充电小板、指示灯和霍尔元件。

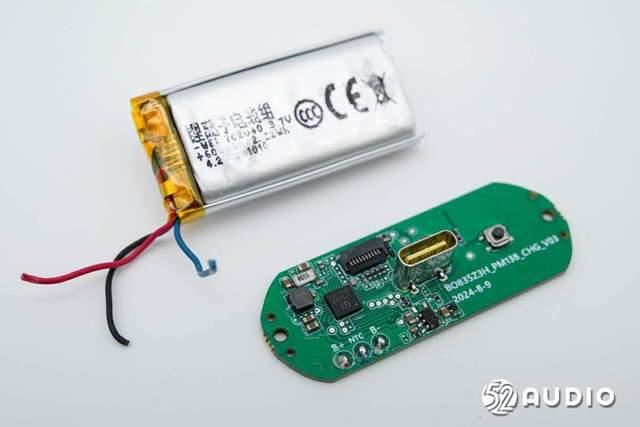

断开导线，分离主板和电池。

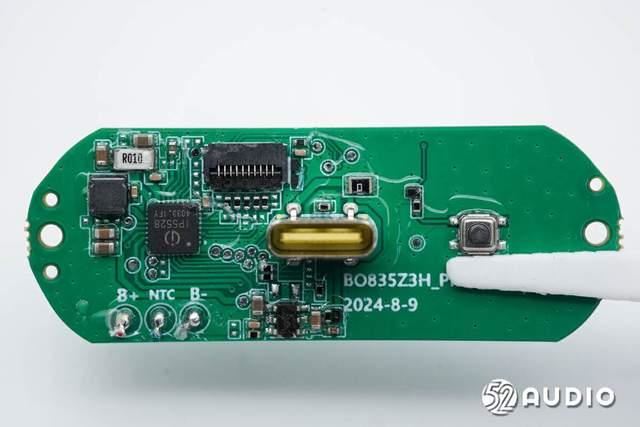

充电盒主板一侧电路一览。

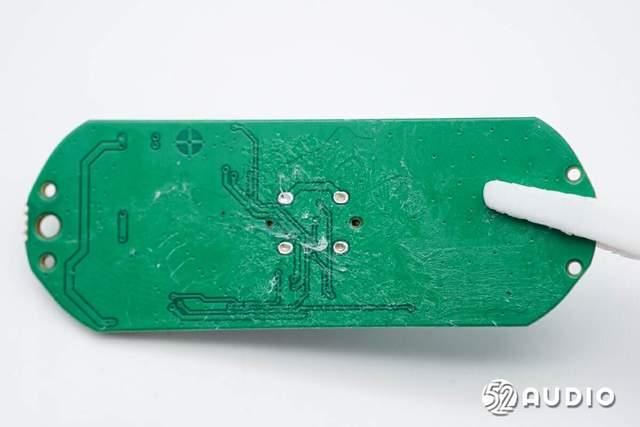

充电盒主板另外一侧电路一览，未设置元器件。

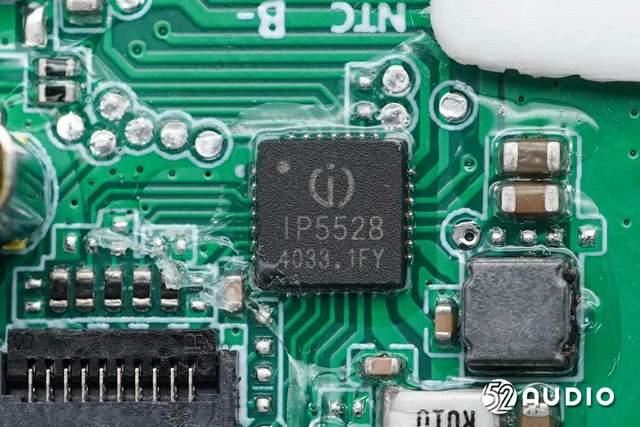

Injoinic英集芯IP5528 TWS耳机充电仓管理SoC，是一款集成MCU、升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为TWS充电仓提供完整的解决方案。 得益于IP5528的高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸， 降低BOM成本。
英集芯IP5528支持跟随充电功能，可实现充电电压3.2~5.5V范围10mV精细步进调整，能够有效提升15%~20%充电盒电池到耳机电池的转换效率，进而提升15%~20%的TWS耳机综合续航时间。基于这一特性，品牌厂商可以在电池容量、外观体积和功能性上做更灵活的权衡。
例如，在不增加电池容量的情况下，可以使产品提供更持久的续航时间；又或是使用更小容量的电池来达到与原来相同的续航时间，不仅可以有效降低成本，还能减小产品的体积，提高便携性；还可以在搭载更多功能和应用的情况下，保证产品的续航时间不打折扣，让用户无需因此而感到担忧。
英集芯IP5528在应用上，只需一个电感实现升降压功能，支持低成本电感和电容。英集芯IP5528的同步升压系统提供额定400mA输出电流，转换效率高至93%。轻载时，自动进入休眠状态，静态电流降至15µA。
英集芯IP5528采用开关充电技术，提供额定1A充电电流，充电效率高至90%。内置芯片温度保护和输入电压智能调节充电电流。英集芯IP5528内置12bit ADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示和数显电量显示。从产品手册介绍，IP5528还支持输出电压3.2V~5.2V，支持给耳机快充。
据我们拆解了解到，目前已有包括声阔、QCY、倍思、马歇尔、联想、公牛、飞利浦、水月雨、塞那、iKF、CMF、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Nothing、Skullcandy、MOZOTER、HYUNDAI、onn.沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。
上一页 1 2 34 5 6 7 下一页 阅读全文
配合电源管理芯片工作的功率电感。

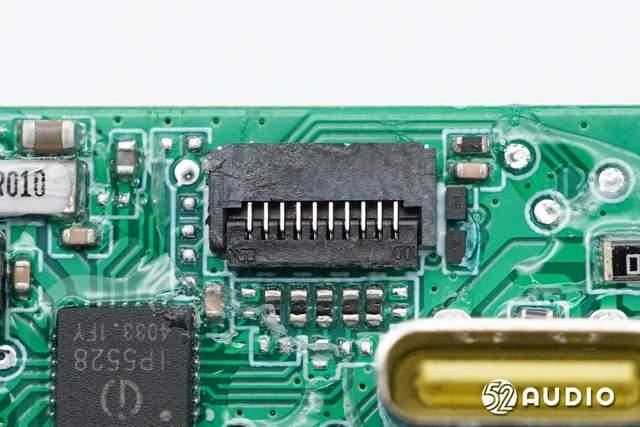

用于连接排线的ZIF连接器特写，来自亚奇科技（OCN），型号：OK-F501-10325。

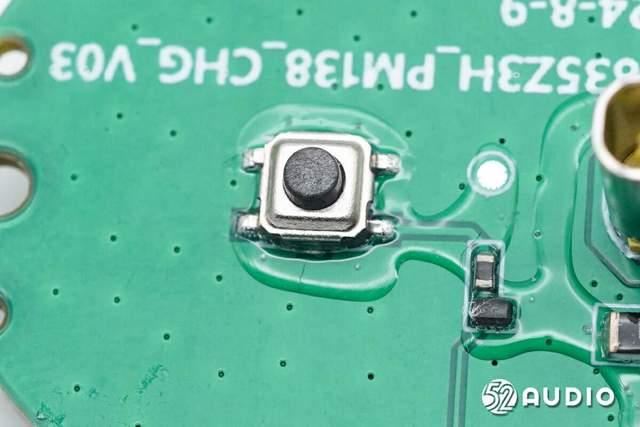

用于蓝牙配对的功能按键特写。
Type-C充电母座特写。

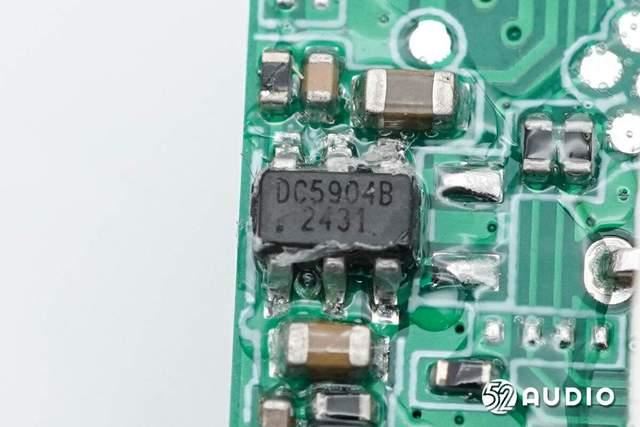

丝印DC5904B的过压过流保护IC。
充电盒内置锂电池型号：WEL 702040，标称电压：3.7V，额定容量：600mAh 2.22Wh，充电限制电压：4.2V，来自WEL旭航诚。

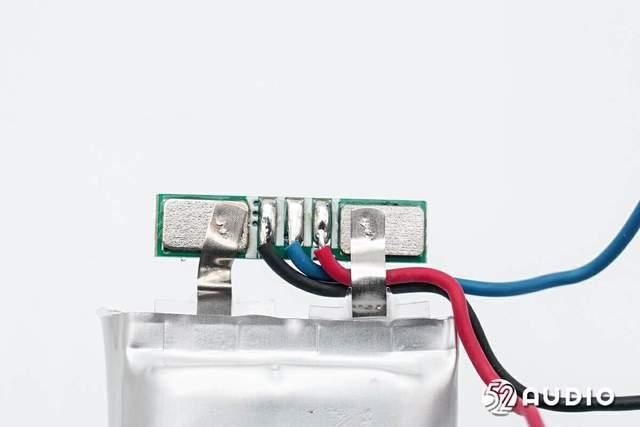

撕开绝缘保护，电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。
电池保护板另外一侧电路一览。

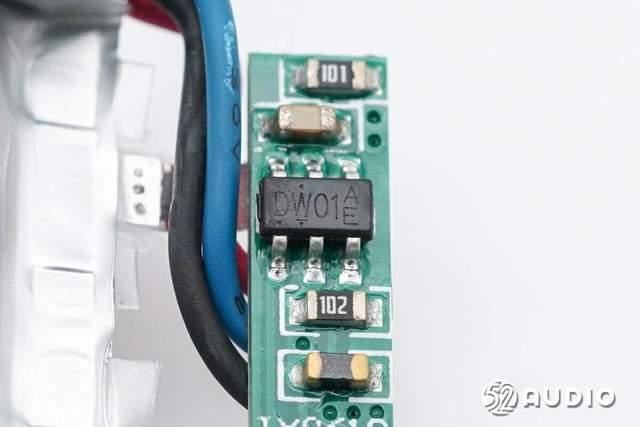

丝印DW01AE的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

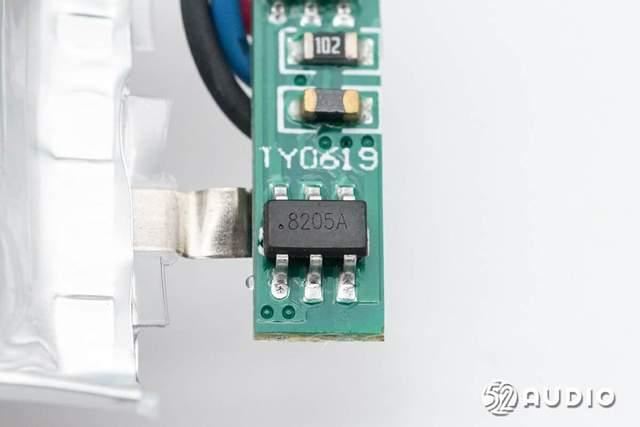

丝印8205A的MOS管。

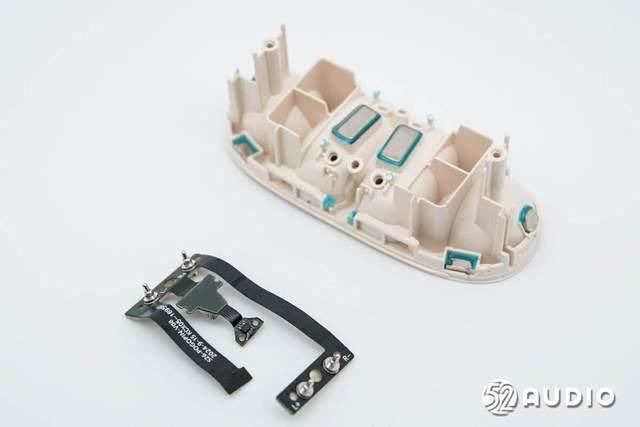

卸掉螺丝，取掉排线。
上一页 1 2 3 45 6 7 下一页 阅读全文

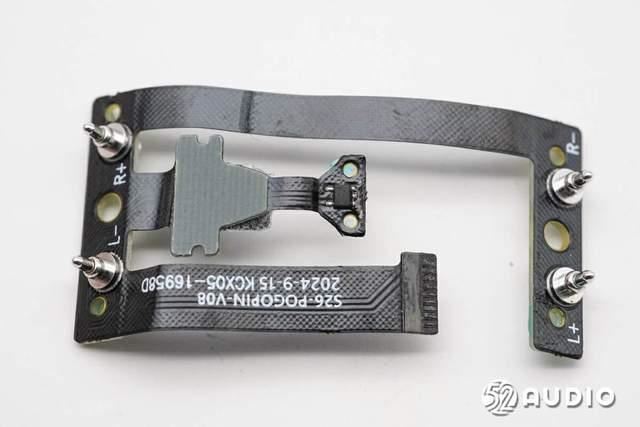

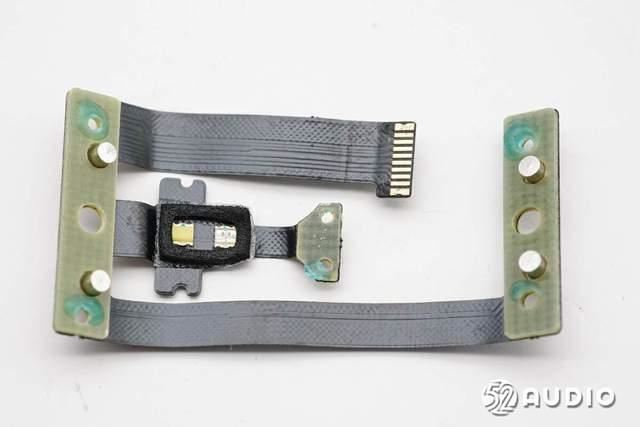

充电盒内部排线一侧电路一览。
充电盒内部排线另外一侧电路一览。

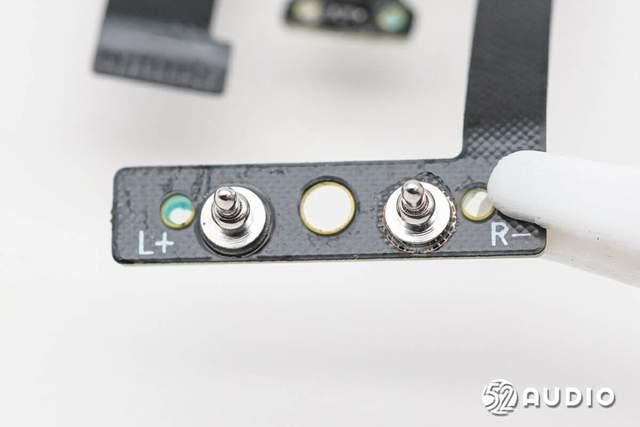

为耳机充电的Pogo Pin连接器特写。

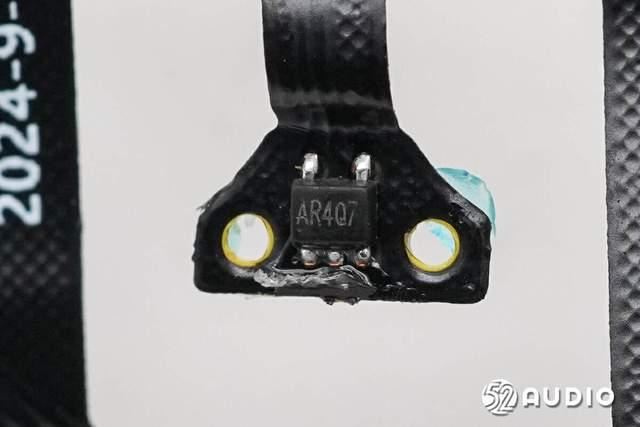

丝印“AR4Q7”的霍尔元件，用于感知充电盒盒盖开启、关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

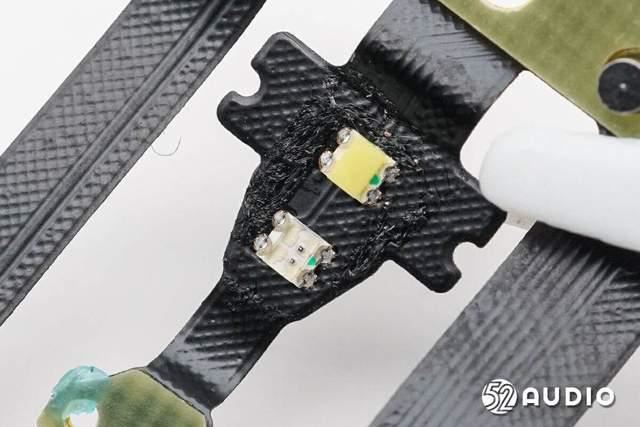

两颗不同颜色的LED指示灯，用于反馈蓝牙配对及充电状态。
耳机拆解

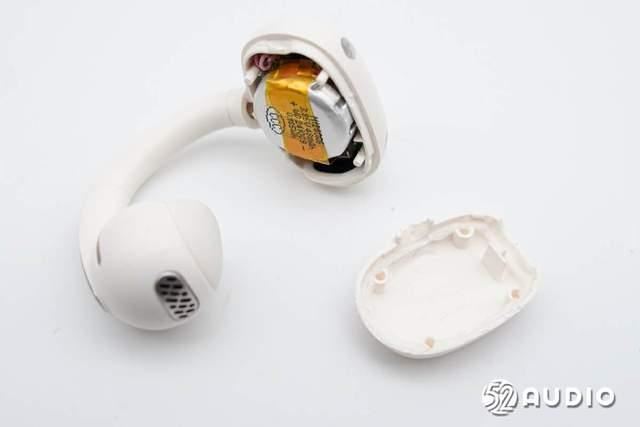

进入耳机拆解部分，首先打开耳机后端腔体，内部设置电池单元。

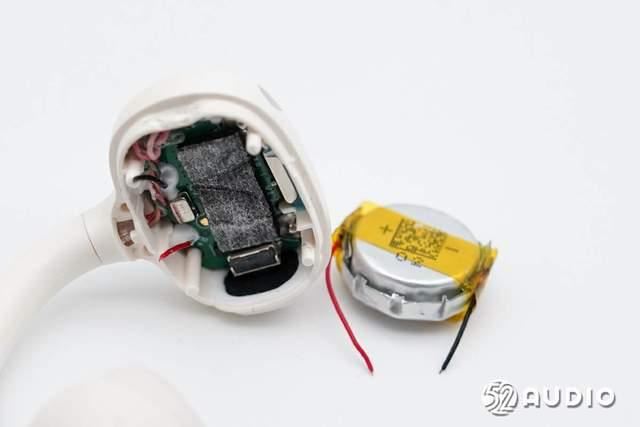

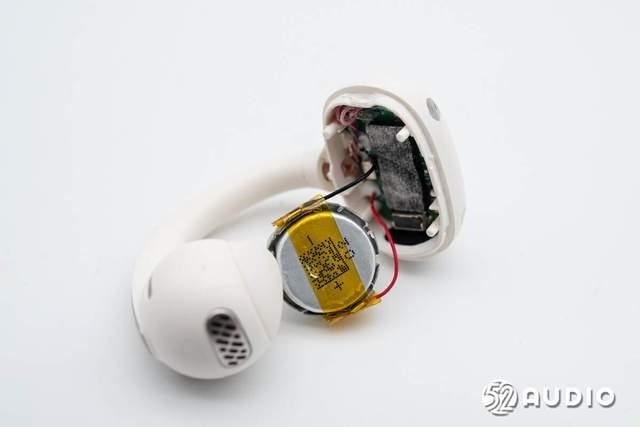

取出电池，腔体底部固定主板，覆盖有海绵垫与电池隔离防护。
断开导线，取出电池。

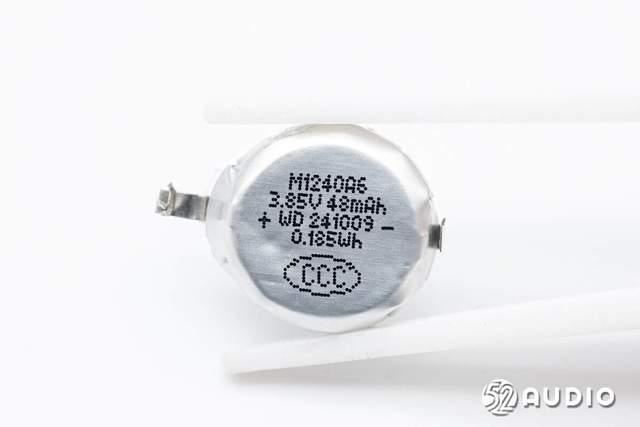

耳机内置软包扣式电池，型号：M1240A6，标称电压：3.85V，容量：48mAh 0.185Wh。

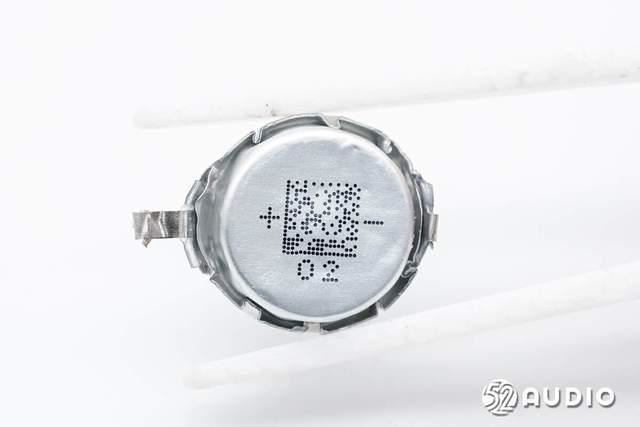

电池背面丝印二维码，用于产品追溯。

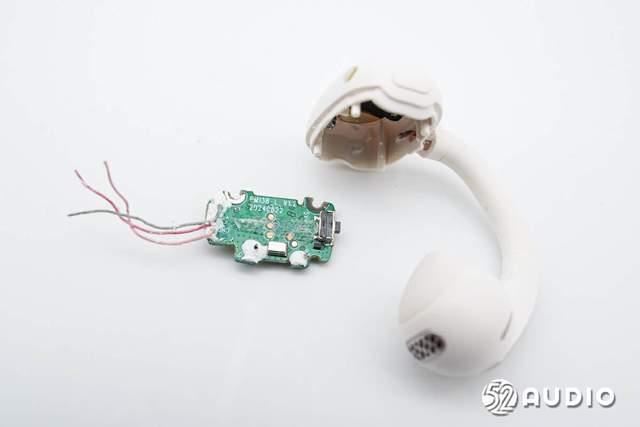

断开导线，取出腔体内部的主板单元。
上一页 1 2 3 4 56 7 下一页 阅读全文
腔体底部结构一览，设置有FPC蓝牙天线，通过触点连接主板。

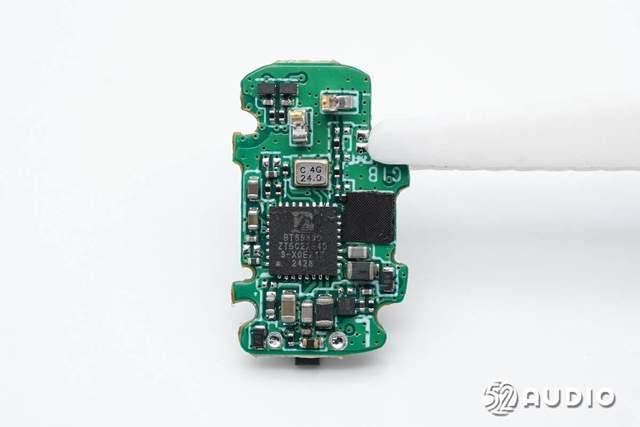

耳机主板一侧电路一览。

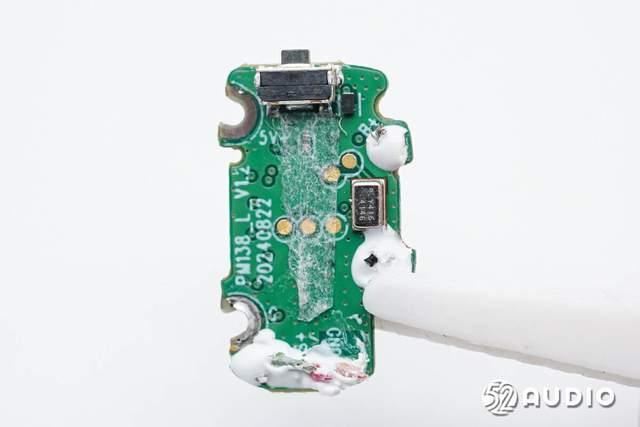

耳机主板另外一侧电路一览。
用于多功能控制的物理按键特写。

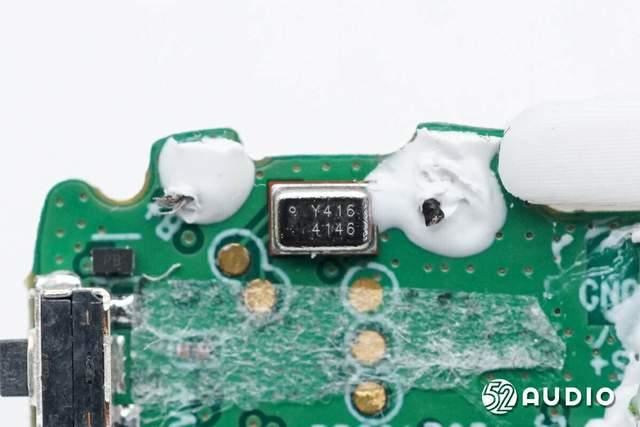

镭雕Y416 4146的MEMS麦克风特写，用于语音通话功能拾音。

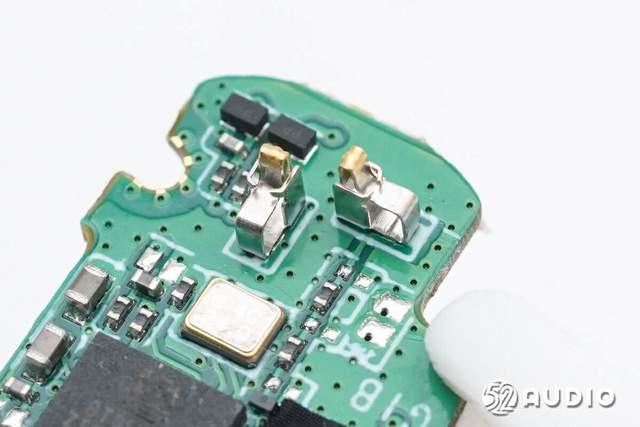

连接蓝牙天线的金属弹片特写。

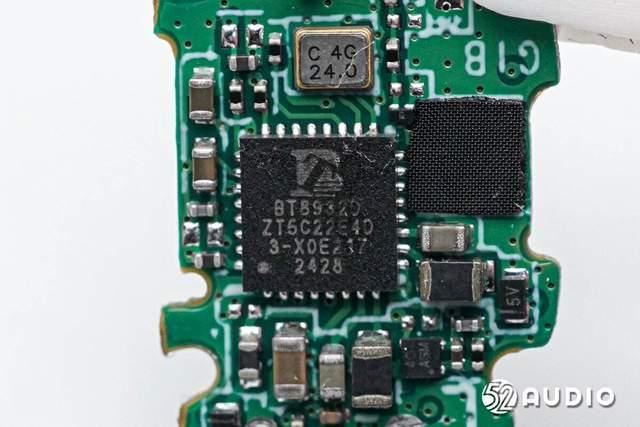

Bluetrum中科蓝讯BT8932D蓝牙音频SoC，内置32位高性能RISC-V处理器核心，支持DSP指令，运行频率最高140MHz；内置16Mbits闪存，320KB RAM；具有可编程上拉和下拉电阻的灵活GPIO引脚；支持GPIO唤醒或中断。
中科蓝讯BT8932D符合蓝牙6.0+BR+EDR+BLE规范，最大发射输出功率+10.5dBm，接受灵敏度-94.5dBm@2M EDR，支持具有平衡效率的TWS通信功耗，支持TWS主从交换机。
中科蓝讯BT8932D具有高性能立体声DAC，信噪比104dB，支持差分模式和VCMBUF模式；具有高性能单声道ADC，信噪比102dB；支持1路MIC放大器输入，支持灵活的音频均衡器调节，支持8、11.025、12、16、22.05、32、44.1、48、88.2、96、176.4和192KHz采样率；还支持AI DNN ENC降噪，支持低功耗触摸键、入耳检测，集成PMU，如充电器/降压/LDO。

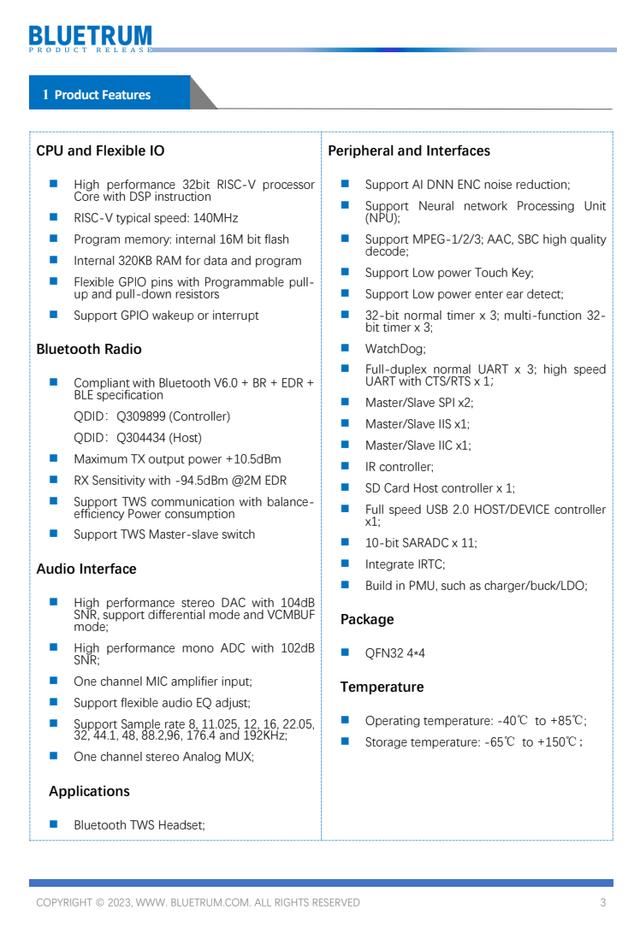

Bluetrum中科蓝讯BT8932D详细资料图。据我们拆解了解到，目前已有腾讯QQ音乐、realme、万魔、倍思、肯德基、Redmi、联想、漫步者、惠威、FIIL、创维、酷狗、充客、诺必行、翡声、凯叔讲故事、魔声、沃尔玛、公牛、山水、名创优品、科大讯飞、喜马拉雅、网易云音乐、bilibili、唱吧、魅族、NOME、传音、乐视、夏新、飞利浦、绿联、360、铁三角、凡蒂尼、天猫精灵、Defunc、Coocaa等众多品牌旗下产品采用了中科蓝讯解决方案。
24.0MHz的晶振特写，为蓝牙芯片提供时钟。

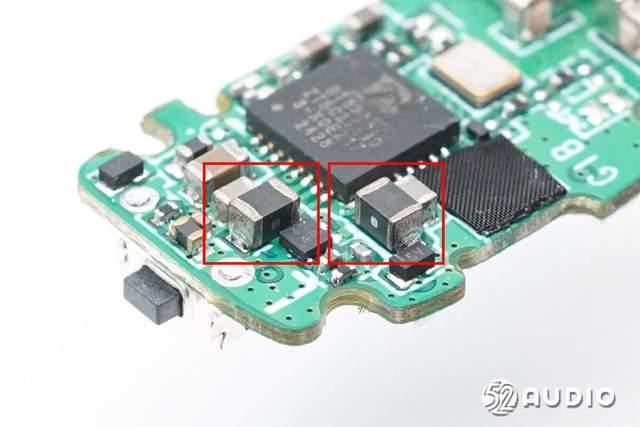

两颗Sunlord顺络电子MPHM系列功率电感特写，侧边印刷有一颗“白色圆点”标识。
据我们了解到，无线耳机的电源电路中的功率电感需要具备较小的尺寸和中等大小（数百mA）的额定电流，并且要求电感低损耗，以实现高转换效率和强的续航能力，顺络电子推出的MPHM系列不仅在电性能上能满足耳机对功率电感的要求，其独特的制备工艺使该系列在价格方面也有很强的竞争力。
顺络电子MPHM系列有以下的几个特点：
1、 针对高密度贴装的电路，MPHM系列产品呈现优异的抗干扰/防耦合、漏磁的性能；
2、 产品外形设计有Mark标识磁通方向，可以保证贴片后磁场方向一致；
3、 大额定电流、高可靠性、DCR等优异的电性能；
4、 满足主流的功率要求，采用叠层工艺，为客户提供高性价比的产品。

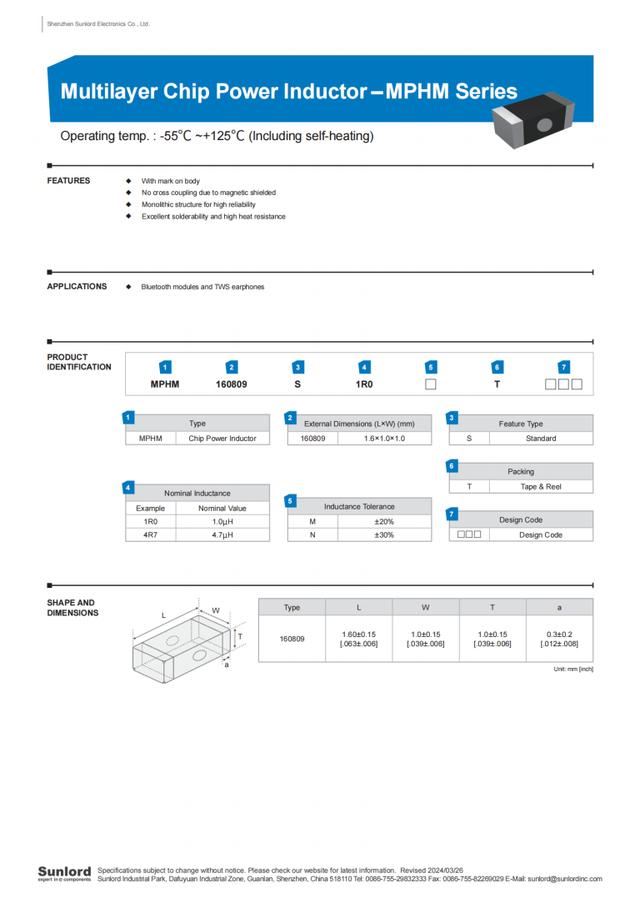

Sunlord顺络电子MPHM系列详细资料图。
上一页 1 2 3 4 5 67 下一页 阅读全文

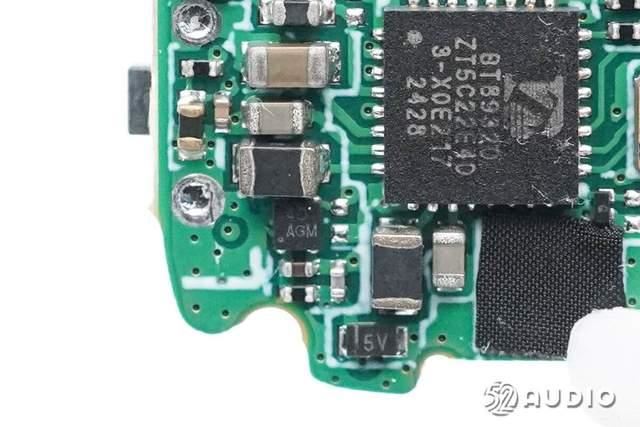

丝印4O AGM的一体化锂电保护IC。

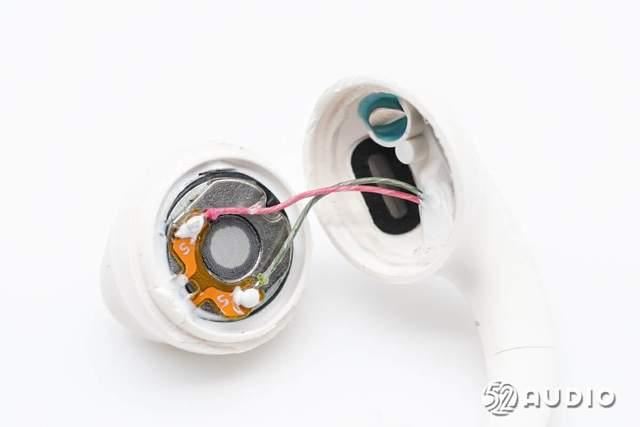

打开耳机音腔，内部结构一览。
断开导线，前腔内部扬声器单元结构一览，通过胶水固定。

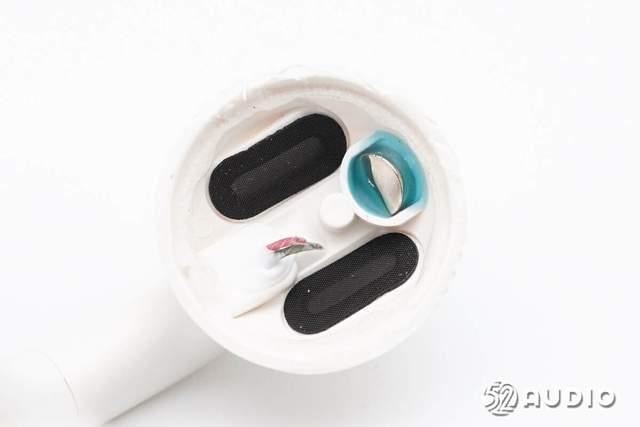

后腔内部结构一览，泄压孔覆盖有丝网防护，底部设置有磁铁与充电盒固定。

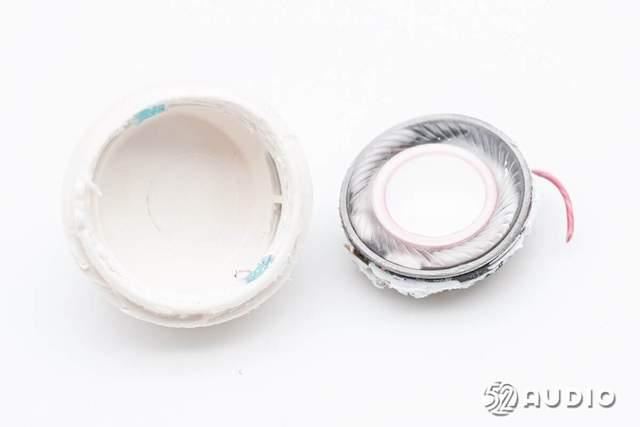

取出扬声器，前腔底部结构一览。

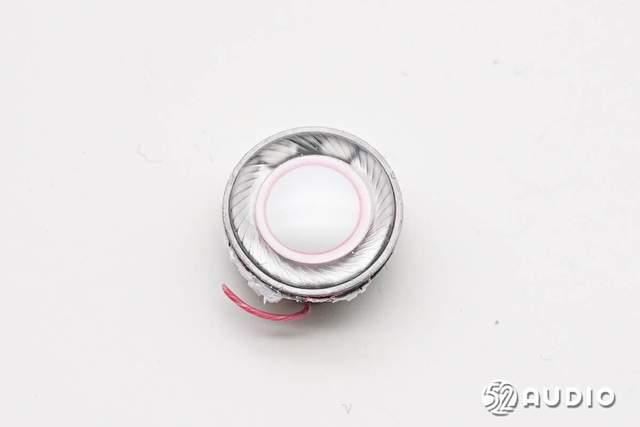

耳机内置扬声器正面特写。据官方介绍，采用了三磁路高灵敏单元，PU+PU+LCP三层复合振膜，带来高还原度、低音澎湃的音频体验。

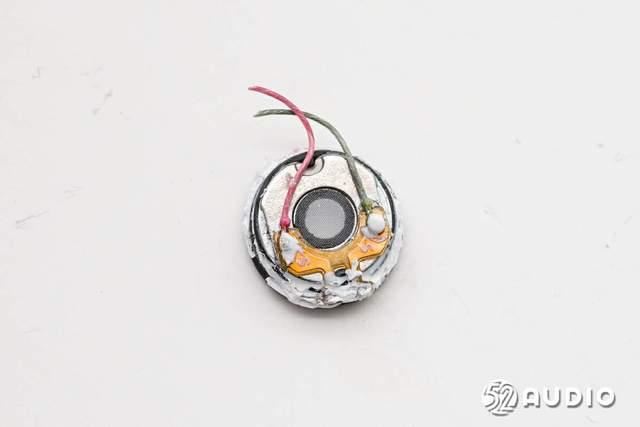

扬声器背部特写，中间设置调音孔，通过丝网防护。

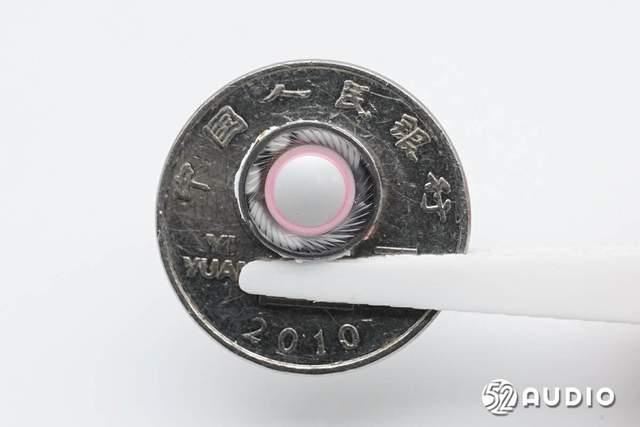

扬声器与一元硬币大小对比。
经我们实测，扬声器直径约为11mm。

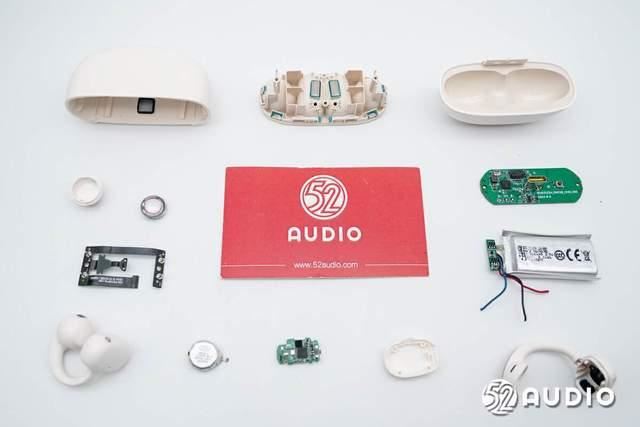

Baseus倍思MC1开放式耳机拆解全家福。
三、总结
Baseus倍思MC1开放式耳机在外观设计方面，充电设计圆润，体积轻巧，便于携带。耳机采用了耳夹式设计，耳夹内嵌柔软钛合金丝，通过柔软亲肤材质包裹，提供自适应的夹持力。同时，创新设计了创新设计的“云朵气囊”，进一步提升不同耳型的适配度，带来舒适稳定的佩戴体验。
内部主要配置方面，充电盒内置WEL旭航诚600mAh锂电池，配备有电路保护板负责过充电、过放电、过电流等保护。主板上，采用了Injoinic英集芯IP5528 TWS耳机充电仓管理SoC单芯片提供完整的解决方案，支持跟随充电功能，能够有效提升15%~20%充电盒电池到耳机电池的转换效率，进而提升15%~20%的综合续航时间。
耳机内部，采用了11mm动圈单元，内置3.85V 48mAh软包扣式电池；主板上，搭载了一颗MEMS麦克风，用于语音通话拾音；主控芯片为Bluetrum中科蓝讯BT8932D蓝牙音频SoC，外围配备多颗Sunlord顺络电子MPHM系列功率电感。
上一页 1 2 3 4 5 6 7下一页阅读全文
随着不入耳佩戴的开放式耳机爆火，消费电子品牌Baseus倍思也相继推出了Eli 1i Fit、Eli Sport 1、AirGo AG20、AS01等多款产品，其中包括了耳挂式和耳夹式两种主流形态，为消费者提供了丰富的选择。近期，倍思再次推出了一款耳夹式设计的产品——MC1，外观上做了进一步优化，新增云朵气囊，保障舒适稳固佩戴。
在功能配置上，Baseus倍思MC1开放式耳机搭载了三磁路高灵敏单元，支持AI动态低音增强算法，提供饱满有力的低音效果；支持定向传音技术，减少漏音，保障用户隐私；支持BISA空间音效，带来360°全景环绕声场；还搭载了DNN智感通话降噪算法，实现清晰通话。其他方面，耳机支持IPX7级防水，可提供40小时的双耳续航。下面来看看这款产品的详细拆解报告吧~
一、开箱
Baseus倍思MC1开放式耳机包装盒延续了家族式的设计风格，正面展示了产品的整体外观，品牌LOGO，倍思Bowie系列名称和产品型号，以及云感气囊、AI自适应低音增强、40小时超长续航、IPX7级防水防汗的产品特点等。
包装盒背面介绍了产品的参数信息，名称：倍思开放式真无线蓝牙耳机，型号：PM138，蓝牙版本：V5.4，电池容量：50mAh/0.185Wh（耳机），600mAh/2.22Wh（充电仓），输入：DC5V-1A，输出：3.85V-240mA（120mA per port），频响范围：20Hz~20kHz，充电接口：Type-C；适用：具有蓝牙功能的播放设备；以及内部清单和深圳市倍思科技有限公司部分介绍。
包装盒侧边设计有三磁路高灵敏单元的示意图。
另外一侧介绍了耳机的自适应C形桥、创新气囊设计。
包装盒内部物品有主机、充电线、倍思贴纸、产品说明书和保修卡，此款为星光白配色。
随机标配的充电线采用了USB-A to Type-C接口，端口雕刻“baseus”品牌LOGO。
Baseus倍思MC1开放式耳机充电盒采用了采用了鹅卵石状的圆润设计，磨砂质感，机身正面设计倒角，便于用户开启，下方设置指示灯，设计品牌LOGO。
机身背面外观一览，银色转轴结构设计。
机身底部外观一览，设置有Type-C充电接口和用于蓝牙配对的功能按键。
打开充电盒盖，内部耳机横向磁吸固定，能够便捷取放。
取出耳机，座舱内部结构一览。
盒盖内侧标注产品信息，与外部包装盒一致。
座舱内部设置有为耳机充电的金属顶针。
Baseus倍思MC1开放式耳机整体外观一览，耳机采用了耳夹式设计，质感与充电盒一致。
倍思MC1耳机采用了C形桥设计，耳夹内嵌柔软钛合金丝，通过柔软亲肤材质包裹，佩戴自适应调节，保持舒适夹持力。
倍思MC1耳机外侧音腔结构一览，左右均设计有泄压孔，C形桥上设计与充电盒转轴呼应的亮银色装饰片。
音腔内侧，创新设计的“云朵气囊”，采用柔软亲肤的硅胶材质，能够更好地适应不同耳型，带来舒适稳定的佩戴体验。
音腔底部的出音孔特写，金属盖板防护，佩戴时正对耳道，带来开放式聆听。
耳机后端腔体结构一览，外侧设计有麦克风拾音孔。
侧边设置有物理按键，实现精准的操控。
底部设置充电触点。
经我们实测，Baseus倍思MC1开放式耳机整机重量约为54.8g。
单只耳机重量约为5.5g。
我们采用CHARGERLAB POWER-Z KM003C测试仪对Baseus倍思MC1开放式耳机进行充电测试，输入功率约为0.94W。
二、拆解
通过开箱，我们详细了解了Baseus倍思MC1开放式耳机的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
充电盒拆解
拆开充电盒外壳，取出内部座舱结构。
座舱内侧结构一览，上层通过螺丝固定主板单元，中间设置电池单元，起到很好的保护作用。
卸掉螺丝，挑来排线连接器，取掉主板和电池。
座舱底部结构一览，还设置有一条排线连接充电小板、指示灯和霍尔元件。
断开导线，分离主板和电池。
充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览，未设置元器件。
Injoinic英集芯IP5528 TWS耳机充电仓管理SoC，是一款集成MCU、升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为TWS充电仓提供完整的解决方案。 得益于IP5528的高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸， 降低BOM成本。
英集芯IP5528支持跟随充电功能，可实现充电电压3.2~5.5V范围10mV精细步进调整，能够有效提升15%~20%充电盒电池到耳机电池的转换效率，进而提升15%~20%的TWS耳机综合续航时间。基于这一特性，品牌厂商可以在电池容量、外观体积和功能性上做更灵活的权衡。
例如，在不增加电池容量的情况下，可以使产品提供更持久的续航时间；又或是使用更小容量的电池来达到与原来相同的续航时间，不仅可以有效降低成本，还能减小产品的体积，提高便携性；还可以在搭载更多功能和应用的情况下，保证产品的续航时间不打折扣，让用户无需因此而感到担忧。
英集芯IP5528在应用上，只需一个电感实现升降压功能，支持低成本电感和电容。英集芯IP5528的同步升压系统提供额定400mA输出电流，转换效率高至93%。轻载时，自动进入休眠状态，静态电流降至15µA。
英集芯IP5528采用开关充电技术，提供额定1A充电电流，充电效率高至90%。内置芯片温度保护和输入电压智能调节充电电流。英集芯IP5528内置12bit ADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示和数显电量显示。从产品手册介绍，IP5528还支持输出电压3.2V~5.2V，支持给耳机快充。
据我们拆解了解到，目前已有包括声阔、QCY、倍思、马歇尔、联想、公牛、飞利浦、水月雨、塞那、iKF、CMF、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Nothing、Skullcandy、MOZOTER、HYUNDAI、onn.沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。
配合电源管理芯片工作的功率电感。
用于连接排线的ZIF连接器特写，来自亚奇科技（OCN），型号：OK-F501-10325。
用于蓝牙配对的功能按键特写。
Type-C充电母座特写。
丝印DC5904B的过压过流保护IC。
充电盒内置锂电池型号：WEL 702040，标称电压：3.7V，额定容量：600mAh 2.22Wh，充电限制电压：4.2V，来自WEL旭航诚。
撕开绝缘保护，电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。
电池保护板另外一侧电路一览。
丝印DW01AE的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管。
卸掉螺丝，取掉排线。
充电盒内部排线一侧电路一览。
充电盒内部排线另外一侧电路一览。
为耳机充电的Pogo Pin连接器特写。
丝印“AR4Q7”的霍尔元件，用于感知充电盒盒盖开启、关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。
两颗不同颜色的LED指示灯，用于反馈蓝牙配对及充电状态。
耳机拆解
进入耳机拆解部分，首先打开耳机后端腔体，内部设置电池单元。
取出电池，腔体底部固定主板，覆盖有海绵垫与电池隔离防护。
断开导线，取出电池。
耳机内置软包扣式电池，型号：M1240A6，标称电压：3.85V，容量：48mAh 0.185Wh。
电池背面丝印二维码，用于产品追溯。
断开导线，取出腔体内部的主板单元。
腔体底部结构一览，设置有FPC蓝牙天线，通过触点连接主板。
耳机主板一侧电路一览。
耳机主板另外一侧电路一览。
用于多功能控制的物理按键特写。
镭雕Y416 4146的MEMS麦克风特写，用于语音通话功能拾音。
连接蓝牙天线的金属弹片特写。
Bluetrum中科蓝讯BT8932D蓝牙音频SoC，内置32位高性能RISC-V处理器核心，支持DSP指令，运行频率最高140MHz；内置16Mbits闪存，320KB RAM；具有可编程上拉和下拉电阻的灵活GPIO引脚；支持GPIO唤醒或中断。
中科蓝讯BT8932D符合蓝牙6.0+BR+EDR+BLE规范，最大发射输出功率+10.5dBm，接受灵敏度-94.5dBm@2M EDR，支持具有平衡效率的TWS通信功耗，支持TWS主从交换机。
中科蓝讯BT8932D具有高性能立体声DAC，信噪比104dB，支持差分模式和VCMBUF模式；具有高性能单声道ADC，信噪比102dB；支持1路MIC放大器输入，支持灵活的音频均衡器调节，支持8、11.025、12、16、22.05、32、44.1、48、88.2、96、176.4和192KHz采样率；还支持AI DNN ENC降噪，支持低功耗触摸键、入耳检测，集成PMU，如充电器/降压/LDO。
Bluetrum中科蓝讯BT8932D详细资料图。据我们拆解了解到，目前已有腾讯QQ音乐、realme、万魔、倍思、肯德基、Redmi、联想、漫步者、惠威、FIIL、创维、酷狗、充客、诺必行、翡声、凯叔讲故事、魔声、沃尔玛、公牛、山水、名创优品、科大讯飞、喜马拉雅、网易云音乐、bilibili、唱吧、魅族、NOME、传音、乐视、夏新、飞利浦、绿联、360、铁三角、凡蒂尼、天猫精灵、Defunc、Coocaa等众多品牌旗下产品采用了中科蓝讯解决方案。
24.0MHz的晶振特写，为蓝牙芯片提供时钟。
两颗Sunlord顺络电子MPHM系列功率电感特写，侧边印刷有一颗“白色圆点”标识。
据我们了解到，无线耳机的电源电路中的功率电感需要具备较小的尺寸和中等大小（数百mA）的额定电流，并且要求电感低损耗，以实现高转换效率和强的续航能力，顺络电子推出的MPHM系列不仅在电性能上能满足耳机对功率电感的要求，其独特的制备工艺使该系列在价格方面也有很强的竞争力。
顺络电子MPHM系列有以下的几个特点：
1、 针对高密度贴装的电路，MPHM系列产品呈现优异的抗干扰/防耦合、漏磁的性能；
2、 产品外形设计有Mark标识磁通方向，可以保证贴片后磁场方向一致；
3、 大额定电流、高可靠性、DCR等优异的电性能；
4、 满足主流的功率要求，采用叠层工艺，为客户提供高性价比的产品。
Sunlord顺络电子MPHM系列详细资料图。
丝印4O AGM的一体化锂电保护IC。
打开耳机音腔，内部结构一览。
断开导线，前腔内部扬声器单元结构一览，通过胶水固定。
后腔内部结构一览，泄压孔覆盖有丝网防护，底部设置有磁铁与充电盒固定。
取出扬声器，前腔底部结构一览。
耳机内置扬声器正面特写。据官方介绍，采用了三磁路高灵敏单元，PU+PU+LCP三层复合振膜，带来高还原度、低音澎湃的音频体验。
扬声器背部特写，中间设置调音孔，通过丝网防护。
扬声器与一元硬币大小对比。
经我们实测，扬声器直径约为11mm。
Baseus倍思MC1开放式耳机拆解全家福。
三、总结
Baseus倍思MC1开放式耳机在外观设计方面，充电设计圆润，体积轻巧，便于携带。耳机采用了耳夹式设计，耳夹内嵌柔软钛合金丝，通过柔软亲肤材质包裹，提供自适应的夹持力。同时，创新设计了创新设计的“云朵气囊”，进一步提升不同耳型的适配度，带来舒适稳定的佩戴体验。
内部主要配置方面，充电盒内置WEL旭航诚600mAh锂电池，配备有电路保护板负责过充电、过放电、过电流等保护。主板上，采用了Injoinic英集芯IP5528 TWS耳机充电仓管理SoC单芯片提供完整的解决方案，支持跟随充电功能，能够有效提升15%~20%充电盒电池到耳机电池的转换效率，进而提升15%~20%的综合续航时间。
耳机内部，采用了11mm动圈单元，内置3.85V 48mAh软包扣式电池；主板上，搭载了一颗MEMS麦克风，用于语音通话拾音；主控芯片为Bluetrum中科蓝讯BT8932D蓝牙音频SoC，外围配备多颗Sunlord顺络电子MPHM系列功率电感。
