便携式蓝牙音箱，是我们日常中使用非常广泛的音频产品之一。JBL作为哈曼卡顿旗下的知名音频品牌，推出过多个系列的便携式蓝牙音箱产品，其中包括了FLIP系列音乐万花筒、CHARGE系列音乐冲击波、CLIP系列无线音乐盒，以及GO系列音乐金砖等，为消费者提供了丰富的优质选择。
此次将要拆解的JBL GO4音乐金砖四代蓝牙音箱，是JBL近期推出的新一代产品，拥有时尚多色的纯彩轻巧外观，精心调校的JBL音质，支持蓝牙5.3稳定、快速连接，支持无线串联，一键打造立体声效。续航方面，可提供7小时的连续播放，开启PlaytimeBoost模式（较少低频、增大音量、禁用EQ音效），续航时间可再延长2小时。下面来看看这款产品的详细拆解报告吧~
一、开箱

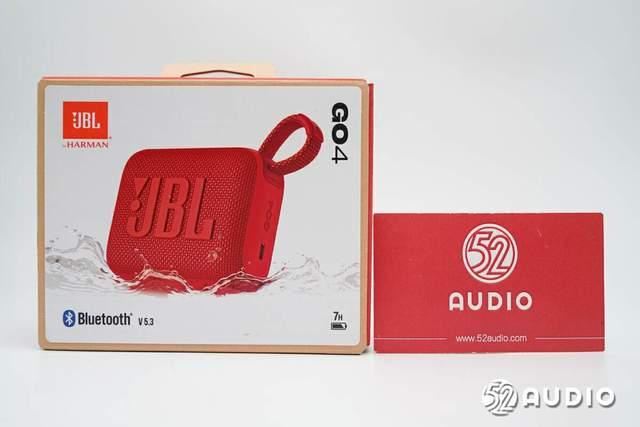

JBL GO4音乐金砖四代蓝牙音箱包装盒采用FSC认证纸张，结合大豆印刷油墨设计，可循环利用，环保更健康。包装盒正面展示有突出了防水性能的产品外观，品牌LOGO和产品名称，以及蓝牙V5.3标志和7H续航。
包装盒背面介绍了7小时播放时间、IPX67级防水两大功能特点，以及内部清单等信息。
包装盒侧边设计有品牌LOGO和“DARE TO LISTEN”品牌Slogan。
包装盒侧边展示了通过AURACAST进行立体声配对和多音箱连接的功能。

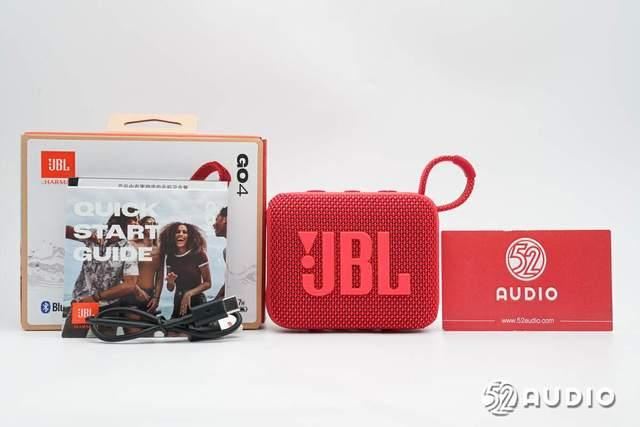

包装盒内部物品有音箱、充电线和使用说明书，此款为活力红配色。

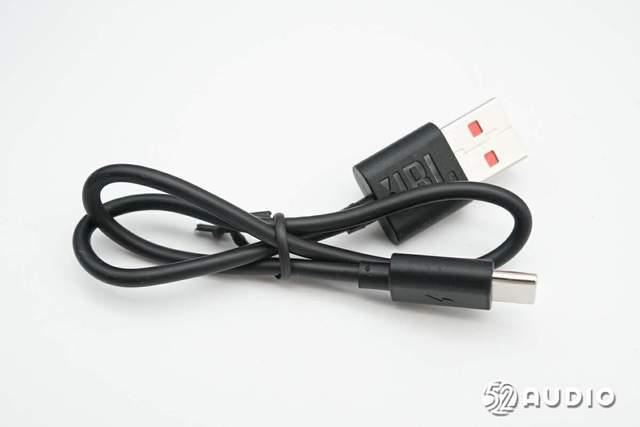

充电线采用USB-A to Type-C接口，端口雕刻JBL品牌LOGO。
JBL GO4音乐金砖四代蓝牙音箱延续了该系列的设计风格，圆角方形机身，通过耐用织物网罩包裹，搭配纯彩配色，外观时尚潮流；机身体积也非常小巧，搭配一体式编织绳环，非常便携。

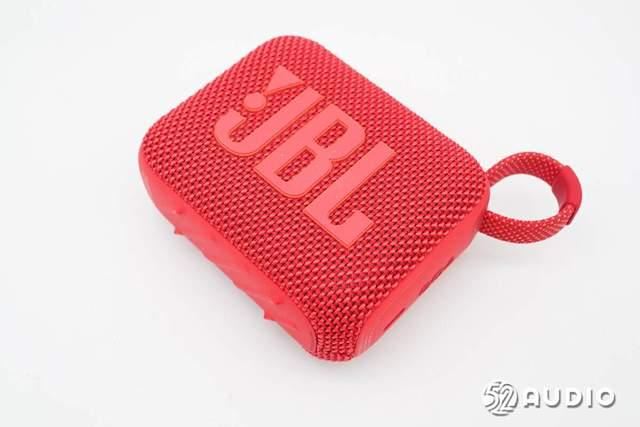

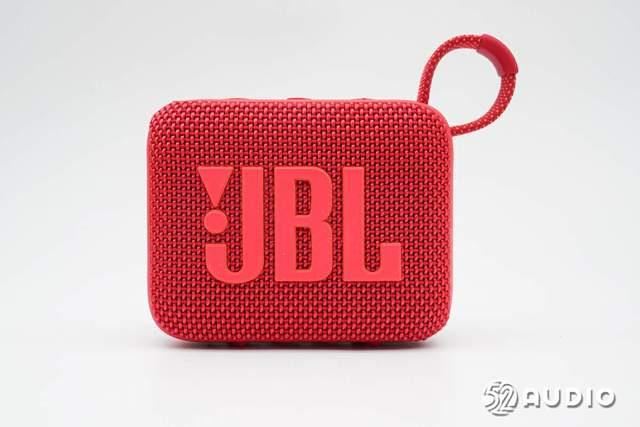

机身正面外观一览，设计有“JBL”品牌LOGO。

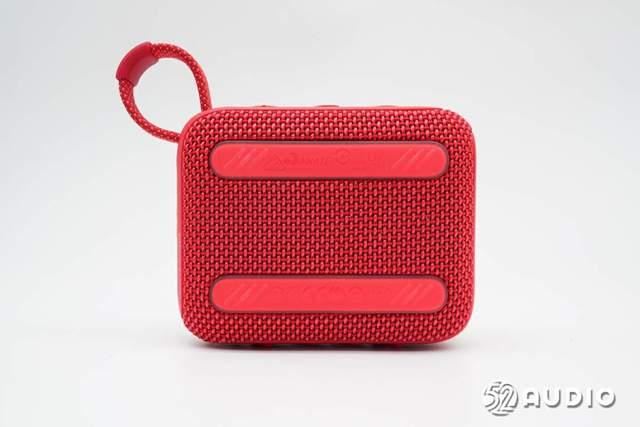

机身背面外观一览，设置有两条防滑胶垫。

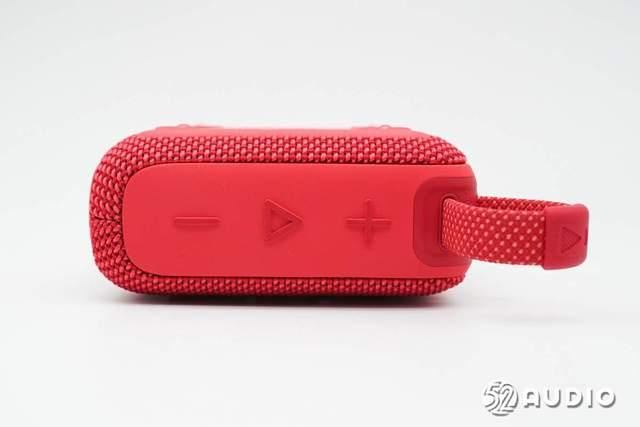

机身四周采用了具有弹性的橡胶材质包裹，能够有效缓冲碰撞，提升耐用性。机身顶部设计音量加/减和暂停播放的功能按键。

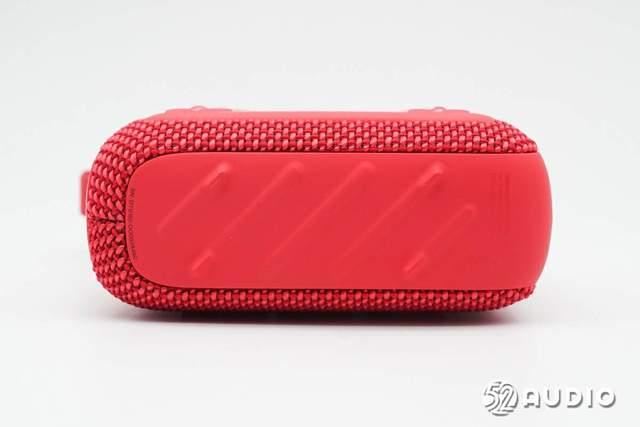

机身底部设计有胶垫，放置防滑。

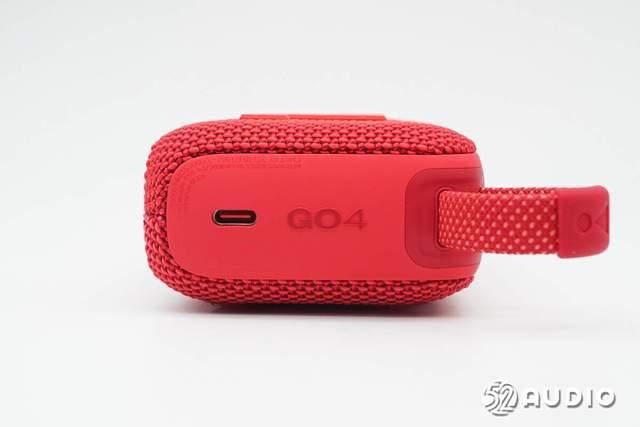

机身右侧设置Type-C充电接口，浮雕GO4产品型号。
上一页12 3 4 5 下一页 阅读全文

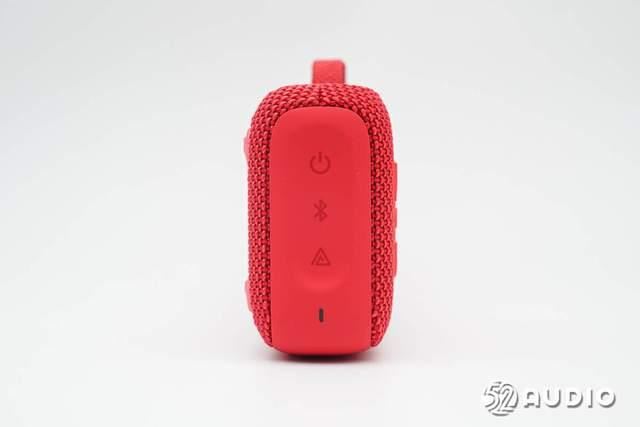

机身左侧设置电源开关、蓝牙配对和无线串联的功能按键，以及指示灯。

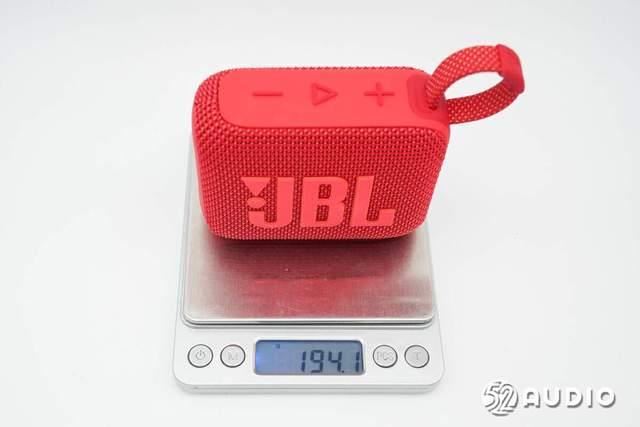

经我们实测，JBL GO4音乐金砖四代蓝牙音箱重量约为194.1g。

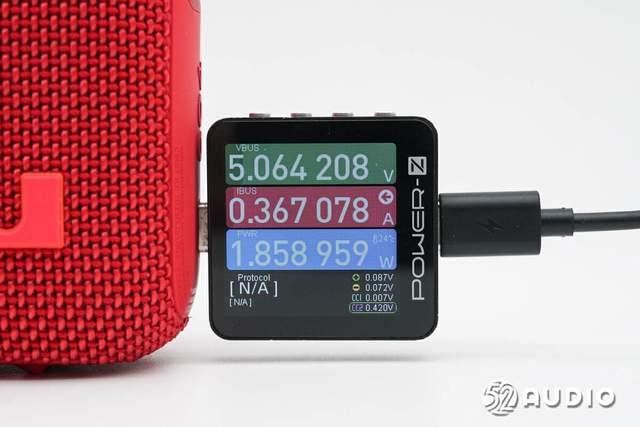

我们采用CHARGERLAB POWER-Z KM003C对JBL GO4音乐金砖四代蓝牙音箱进行充电测试，输入功率约为1.86W。
二、拆解
进入拆解部分，取掉透过胶水和卡扣固定的织物网罩。

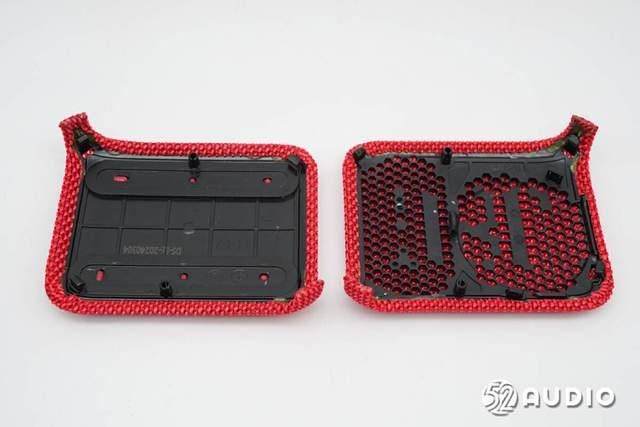

织物网罩内侧结构一览。

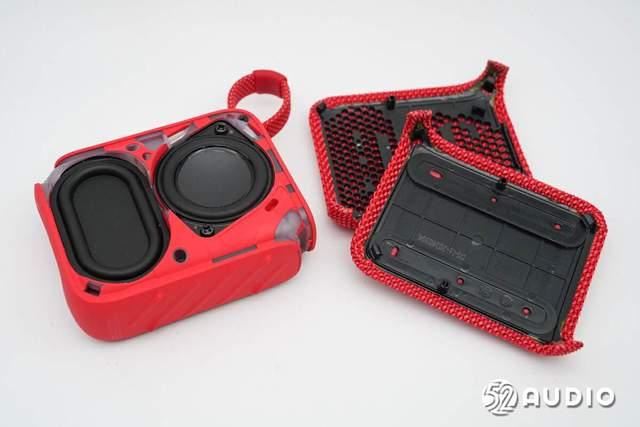

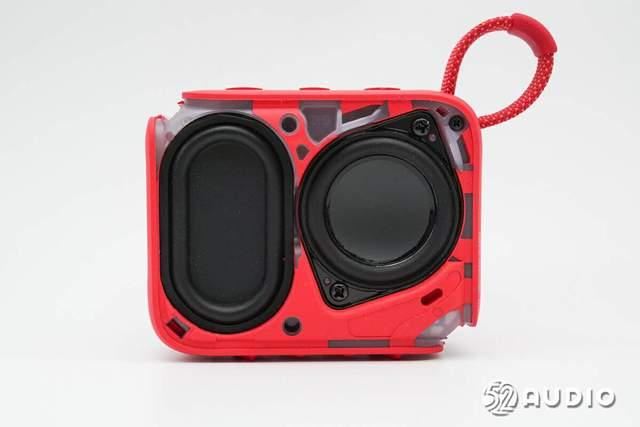

腔体正面，设置有全频喇叭和无源辐射器。

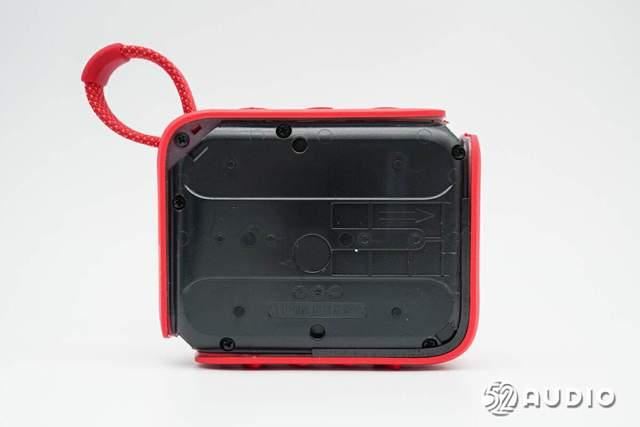

腔体背面盖板密封，通过螺丝固定。
卸掉螺丝，取掉音腔背部盖板。

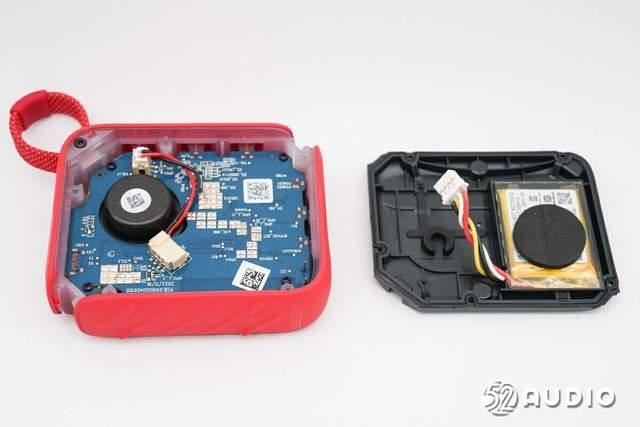

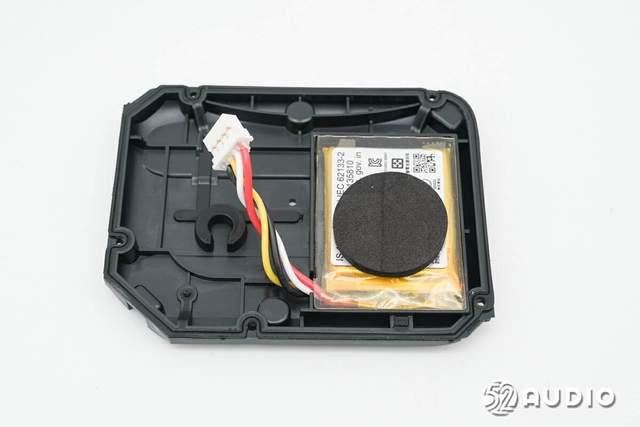

盖板内侧结构一览，设置电池单元。对应全频喇叭位置，设置有海绵垫防护。
取掉电池单元。
上一页 1 23 4 5 下一页 阅读全文

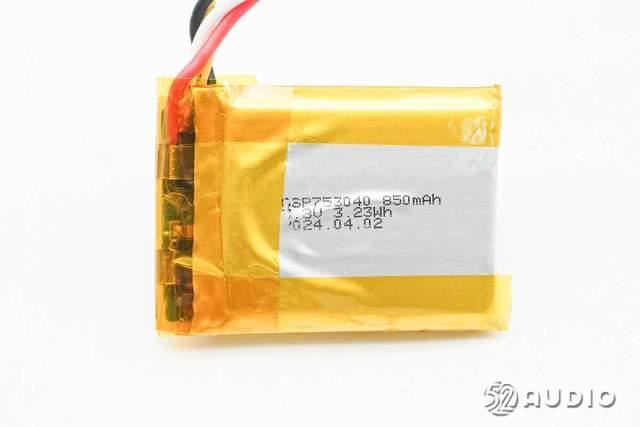

音箱内置锂电池型号：GSP753040，额定容量：850mAh，标称电压：3.8V，额定能量：3.23Wh，来自广州鹏辉能源科技有限公司。

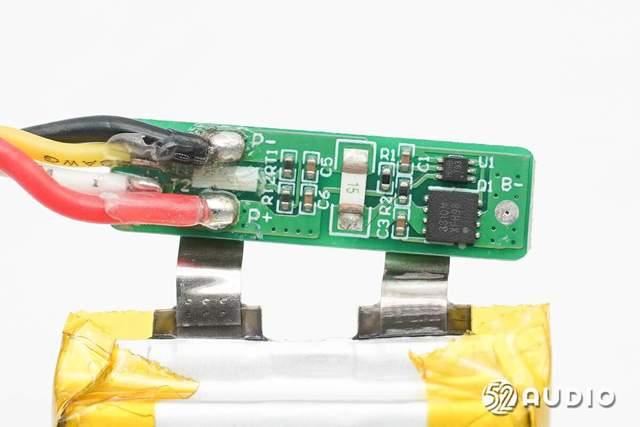

撕开外部绝缘保护，电池保护板正面电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

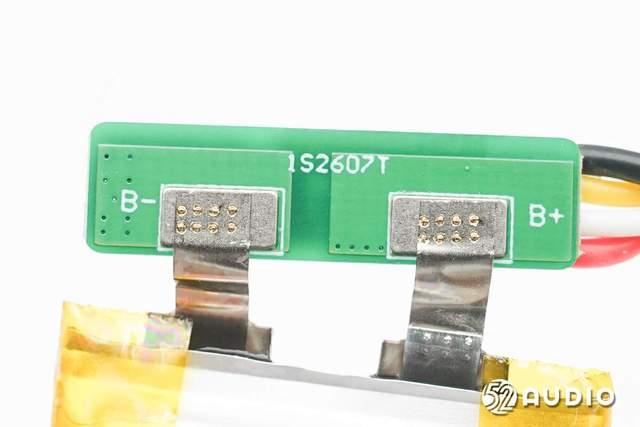

电池保护板背面电路一览。

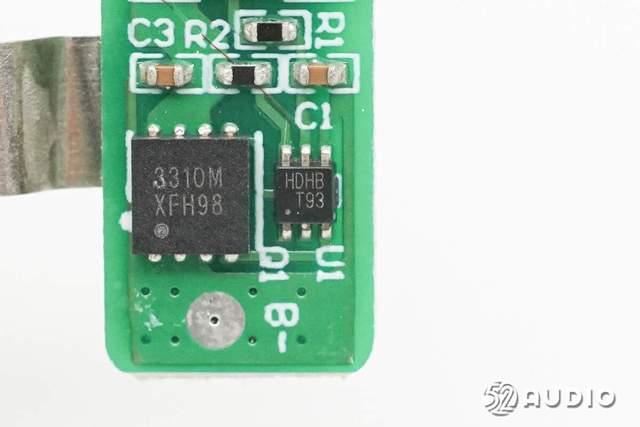

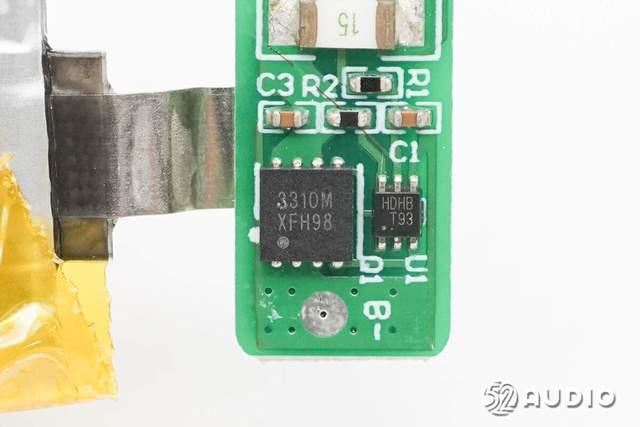

丝印3310M的MOS管。
丝印HDHB T93的锂电保护IC，负责电池的过充电、过放电、过电流等保护功能。

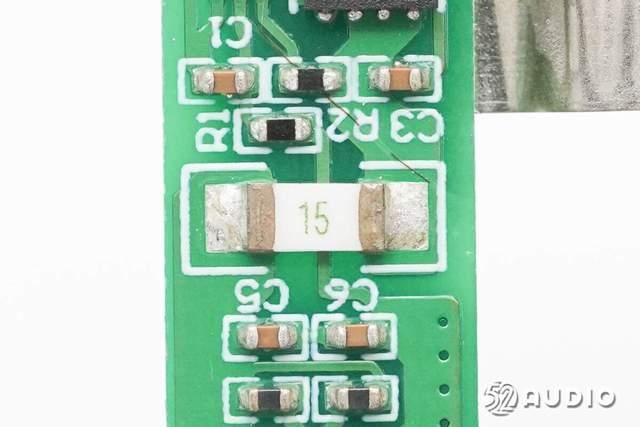

自恢复保险丝特写。

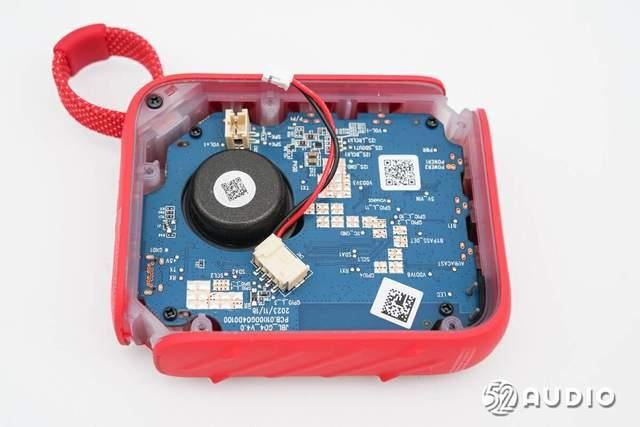

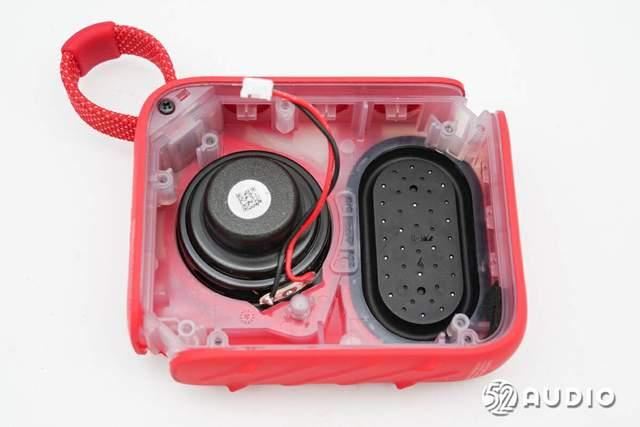

腔体内部结构一览，主板通过螺丝固定，与扬声器导线通过插座连接。

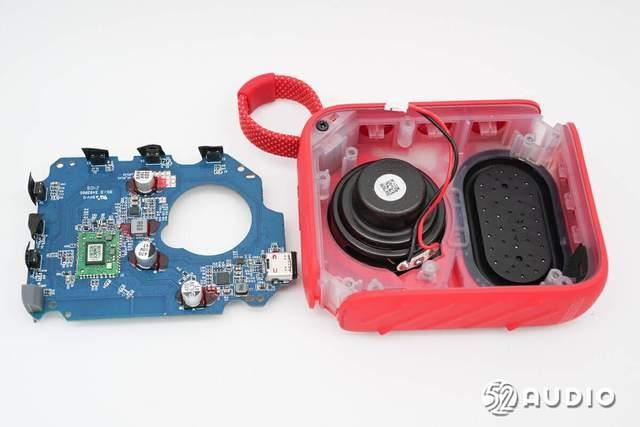

卸掉螺丝，取掉主板。
腔体底部结构一览。

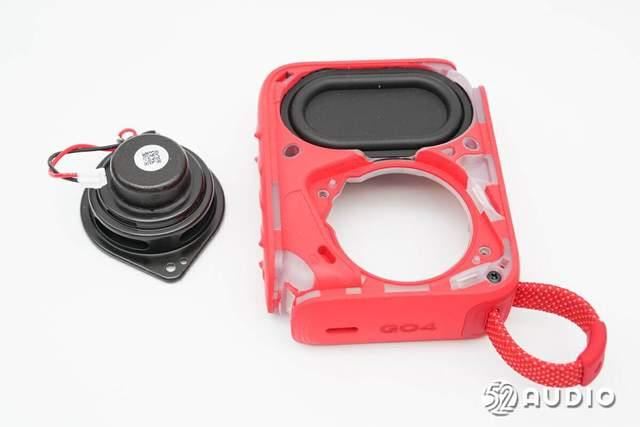

卸掉螺丝，取掉全频喇叭。

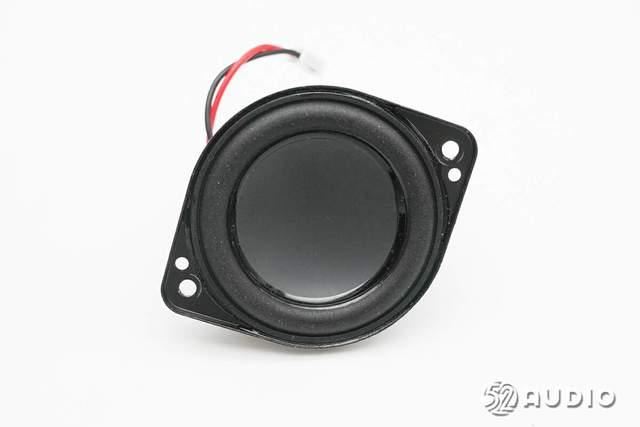

全频喇叭正面振膜特写。

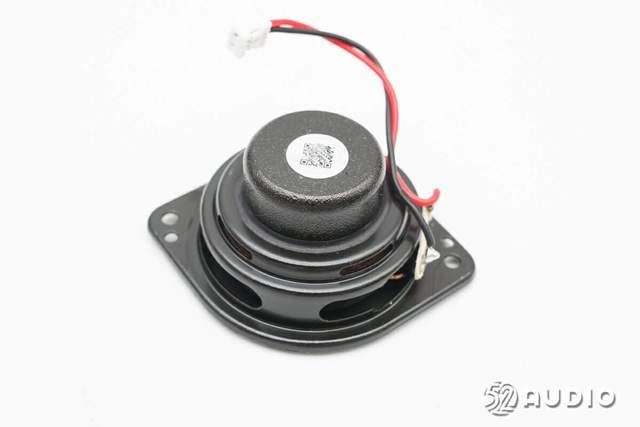

全频喇叭背面结构一览。
上一页 1 2 34 5 下一页 阅读全文

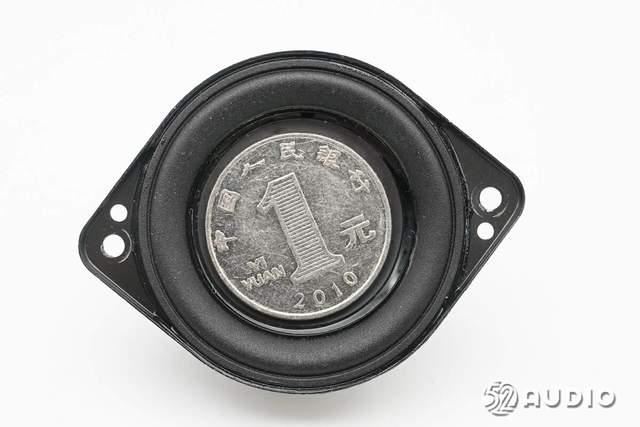

全频喇叭与一元硬币大小对比。

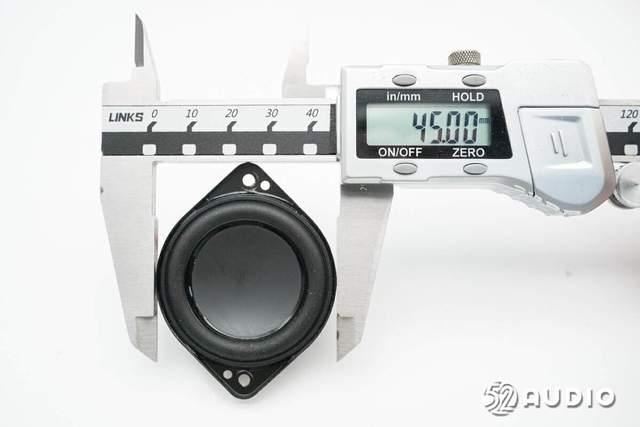

经我们实测，全频喇叭直径约为45mm。

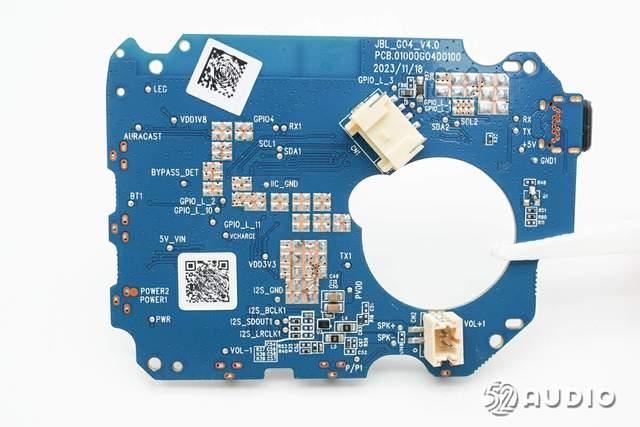

音箱主板一侧电路一览。

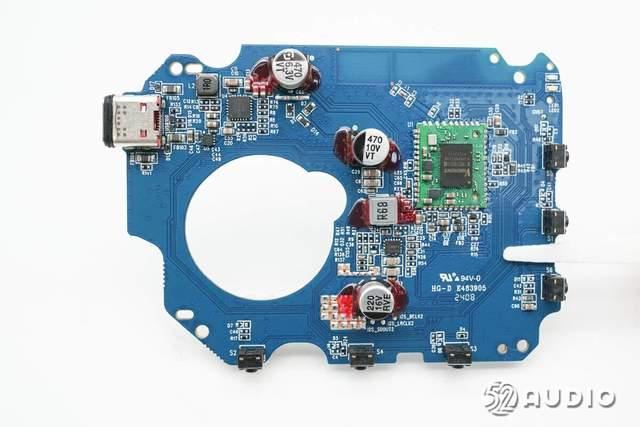

音箱主板另外一侧电路一览，无线通讯模组采用了绿色邮票板设计。

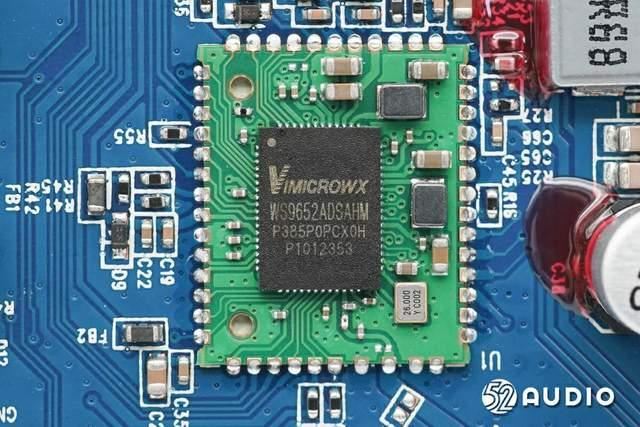

ZGMICRO中感微（原中星微）WS9652A蓝牙音频SoC，用于无线连接和音频数据处理。

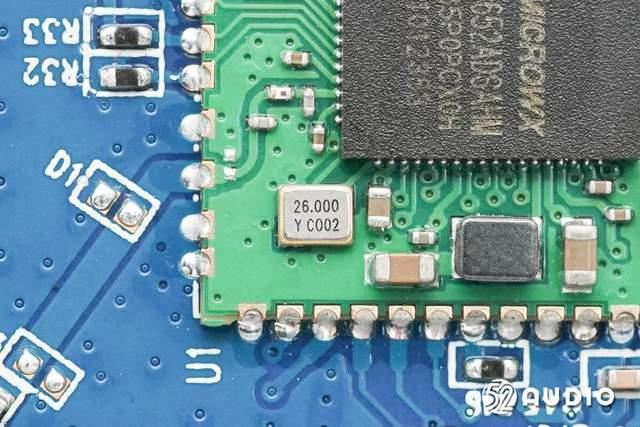

26.000MHz的晶振特写，为蓝牙芯片提供时钟。

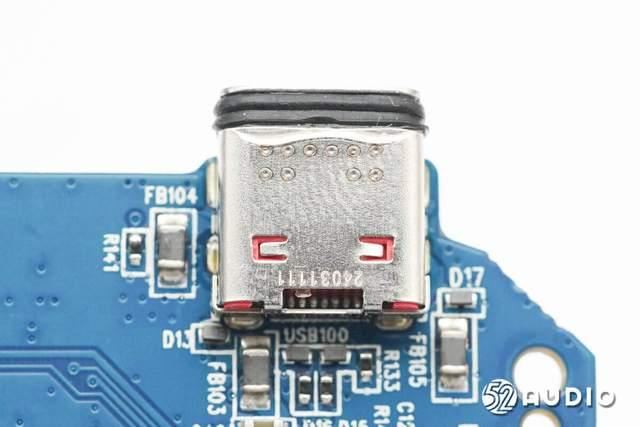

Type-C充电母座特写，端口设置有橡胶垫密封防水。

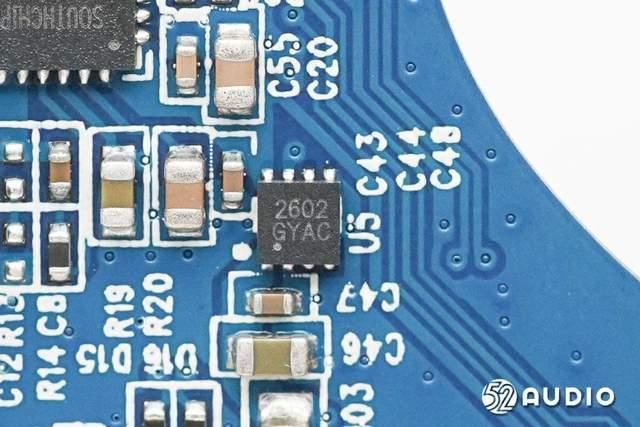

HYPWR瀚昕微HP2602过压过流保护IC，最大输入电压32V，支持6.8V输入过压保护，0.2A~2A可编程过流保护，OVP响应时间小于1μs，还支持过热保护功能。

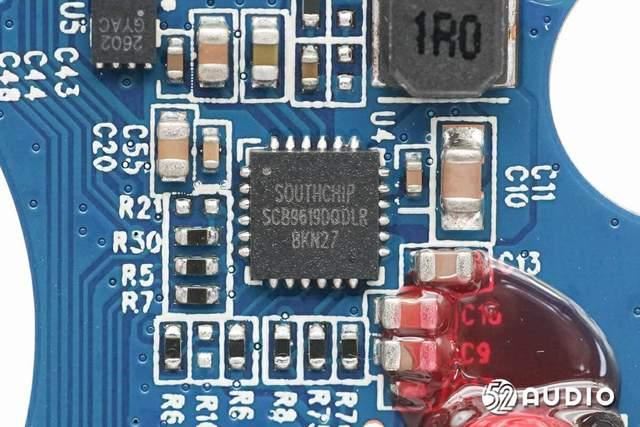

Southchip南芯SC89619D开关模式降压充电器，适用于1节锂离子电池应用和NVDC系统电源路径管理。

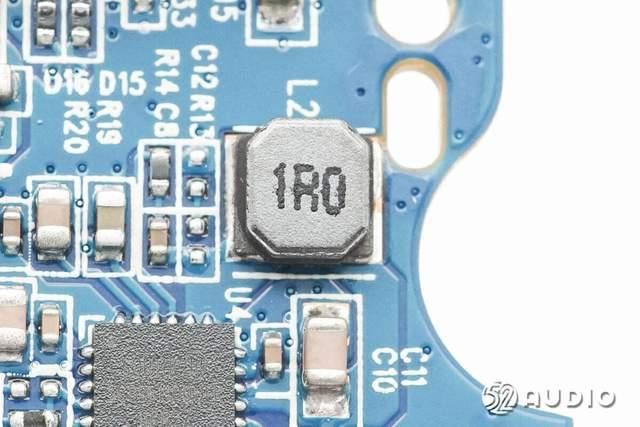

电源管理芯片外围电感特写。

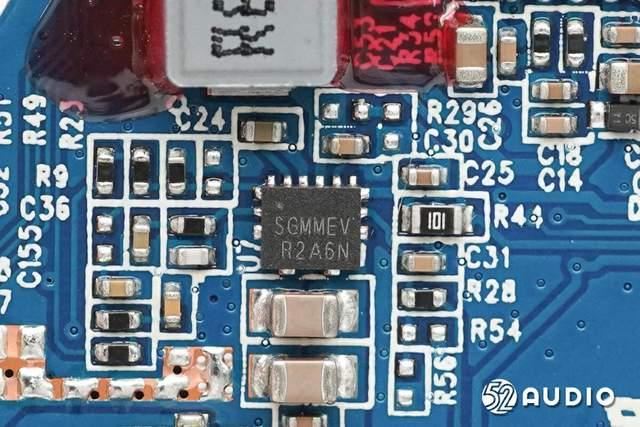

丝印SGMMEV的IC。

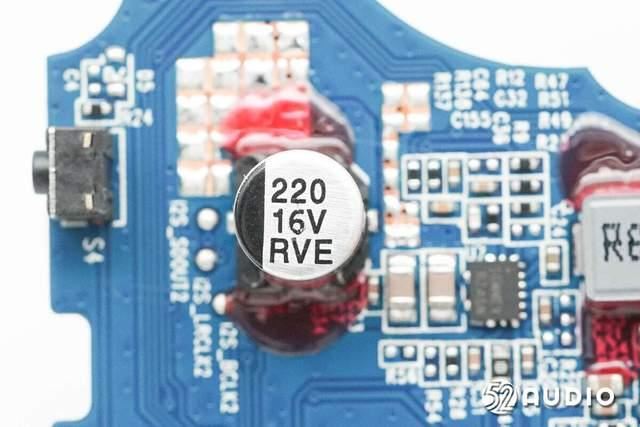

220μF 16V耐压的滤波电容。
上一页 1 2 3 45 下一页 阅读全文

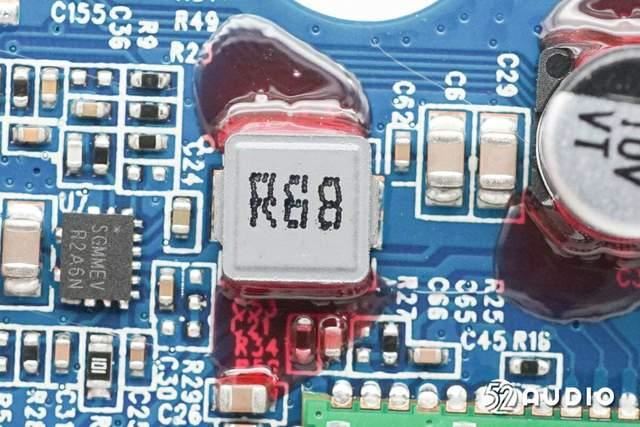

丝印R68的合金电感，用于输出滤波。

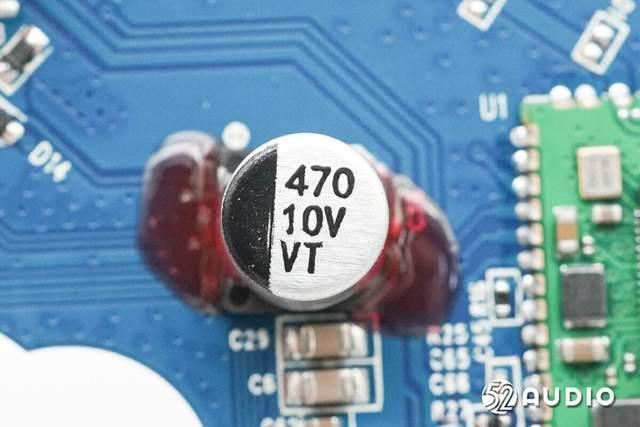

470μF 10V耐压的滤波电容。

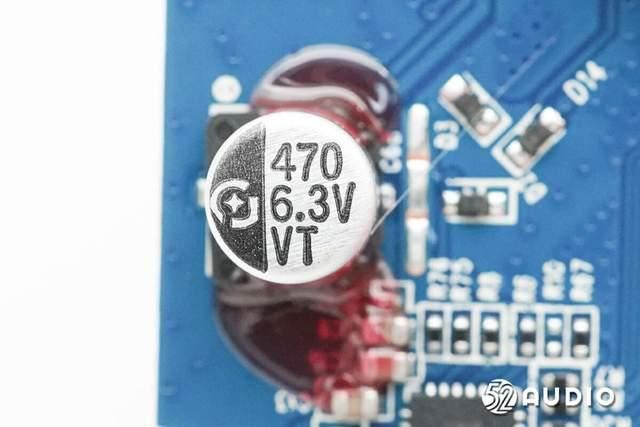

470μF 6.3V耐压的滤波电容。

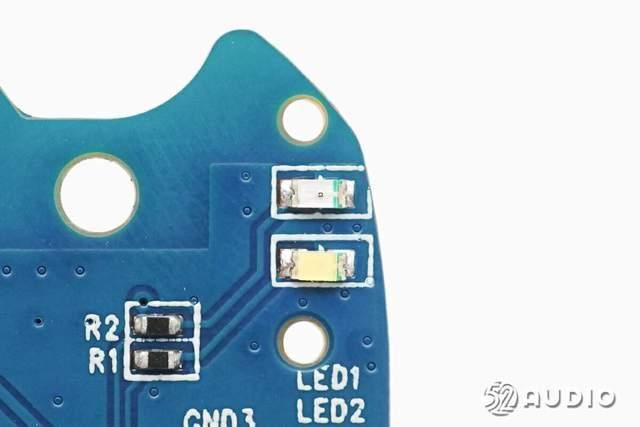

两颗不同颜色的LED指示灯特写。

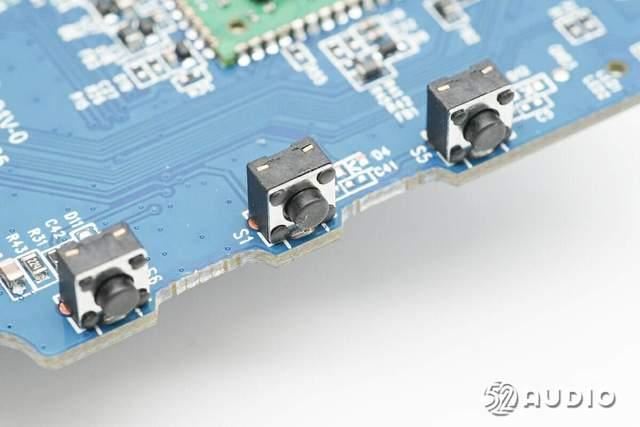

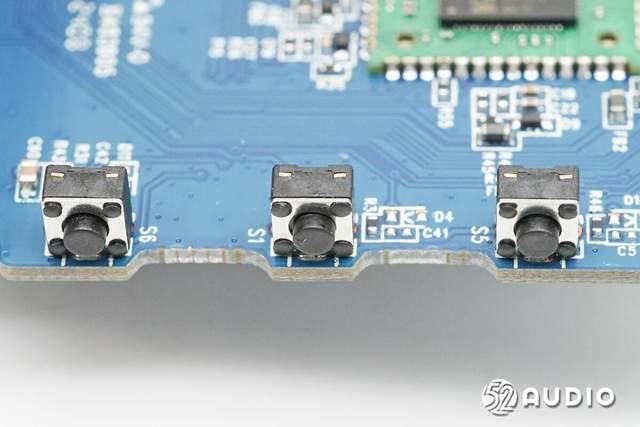

用于电源开关、蓝牙配对和和无线串联的三颗功能按键特写。
用于音量加/减和暂停播放的功能按键。

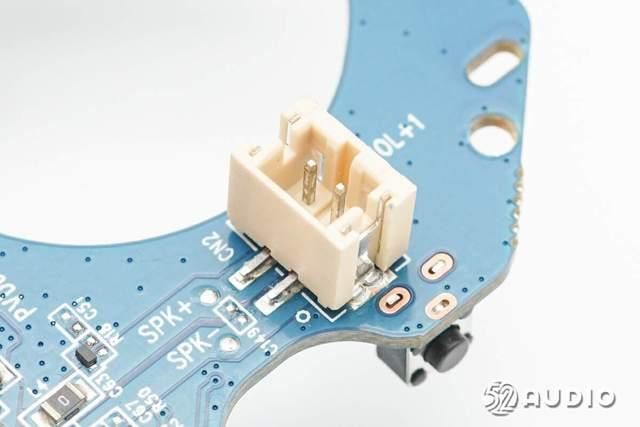

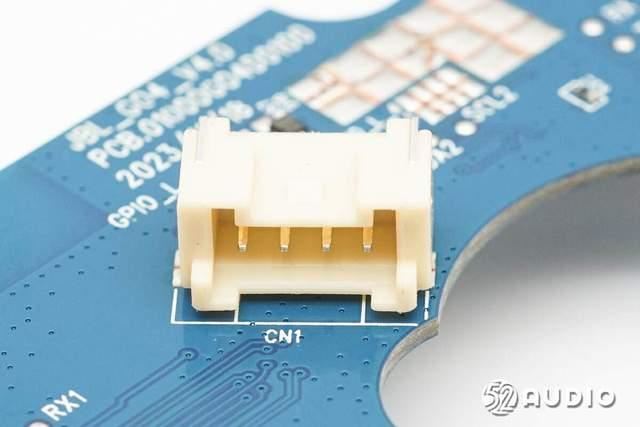

连接扬声器导线的插座特写。
连接电池导线的插座特写。

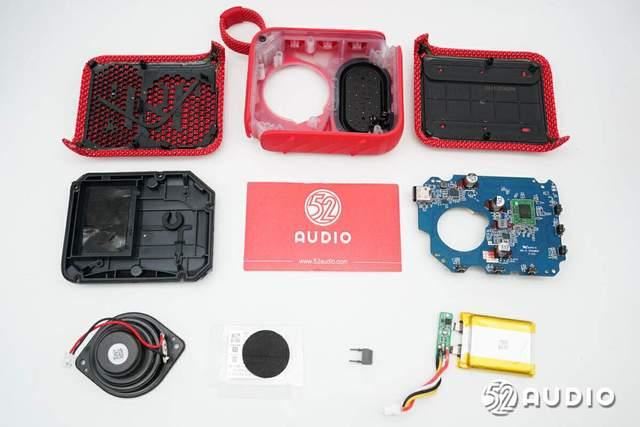

JBL GO4音乐金砖四代蓝牙音箱拆解全家福。
三、总结
JBL GO4音乐金砖四代蓝牙音箱在外观方面，体积轻巧，搭配一体式编织绳环，使用非常便携。音箱正反面机身通过编织网布包裹，四周边缘采用了具有弹性的橡胶材质，整体坚固耐用，搭配IP67级防尘防水，满足各种使用场景。
内部主要配置方面，搭载了45mm全频喇叭，配备一个无源辐射器提升低频量感；内置鹏辉能源850mAh锂电池，配备有保护板负责电池的过充电、过放电、过电流等保护功能；主板上，搭载了ZGMICRO中感微（原中星微）WS9652A蓝牙音频SoC，HYPWR瀚昕微HP2602过压过流保护IC，SouthChip南芯SC89619D充电器等元器件。
上一页 1 2 3 4 5下一页阅读全文
便携式蓝牙音箱，是我们日常中使用非常广泛的音频产品之一。JBL作为哈曼卡顿旗下的知名音频品牌，推出过多个系列的便携式蓝牙音箱产品，其中包括了FLIP系列音乐万花筒、CHARGE系列音乐冲击波、CLIP系列无线音乐盒，以及GO系列音乐金砖等，为消费者提供了丰富的优质选择。
此次将要拆解的JBL GO4音乐金砖四代蓝牙音箱，是JBL近期推出的新一代产品，拥有时尚多色的纯彩轻巧外观，精心调校的JBL音质，支持蓝牙5.3稳定、快速连接，支持无线串联，一键打造立体声效。续航方面，可提供7小时的连续播放，开启PlaytimeBoost模式（较少低频、增大音量、禁用EQ音效），续航时间可再延长2小时。下面来看看这款产品的详细拆解报告吧~
一、开箱
JBL GO4音乐金砖四代蓝牙音箱包装盒采用FSC认证纸张，结合大豆印刷油墨设计，可循环利用，环保更健康。包装盒正面展示有突出了防水性能的产品外观，品牌LOGO和产品名称，以及蓝牙V5.3标志和7H续航。
包装盒背面介绍了7小时播放时间、IPX67级防水两大功能特点，以及内部清单等信息。
包装盒侧边设计有品牌LOGO和“DARE TO LISTEN”品牌Slogan。
包装盒侧边展示了通过AURACAST进行立体声配对和多音箱连接的功能。
包装盒内部物品有音箱、充电线和使用说明书，此款为活力红配色。
充电线采用USB-A to Type-C接口，端口雕刻JBL品牌LOGO。
JBL GO4音乐金砖四代蓝牙音箱延续了该系列的设计风格，圆角方形机身，通过耐用织物网罩包裹，搭配纯彩配色，外观时尚潮流；机身体积也非常小巧，搭配一体式编织绳环，非常便携。
机身正面外观一览，设计有“JBL”品牌LOGO。
机身背面外观一览，设置有两条防滑胶垫。
机身四周采用了具有弹性的橡胶材质包裹，能够有效缓冲碰撞，提升耐用性。机身顶部设计音量加/减和暂停播放的功能按键。
机身底部设计有胶垫，放置防滑。
机身右侧设置Type-C充电接口，浮雕GO4产品型号。
机身左侧设置电源开关、蓝牙配对和无线串联的功能按键，以及指示灯。
经我们实测，JBL GO4音乐金砖四代蓝牙音箱重量约为194.1g。
我们采用CHARGERLAB POWER-Z KM003C对JBL GO4音乐金砖四代蓝牙音箱进行充电测试，输入功率约为1.86W。
二、拆解
进入拆解部分，取掉透过胶水和卡扣固定的织物网罩。
织物网罩内侧结构一览。
腔体正面，设置有全频喇叭和无源辐射器。
腔体背面盖板密封，通过螺丝固定。
卸掉螺丝，取掉音腔背部盖板。
盖板内侧结构一览，设置电池单元。对应全频喇叭位置，设置有海绵垫防护。
取掉电池单元。
音箱内置锂电池型号：GSP753040，额定容量：850mAh，标称电压：3.8V，额定能量：3.23Wh，来自广州鹏辉能源科技有限公司。
撕开外部绝缘保护，电池保护板正面电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。
电池保护板背面电路一览。
丝印3310M的MOS管。
丝印HDHB T93的锂电保护IC，负责电池的过充电、过放电、过电流等保护功能。
自恢复保险丝特写。
腔体内部结构一览，主板通过螺丝固定，与扬声器导线通过插座连接。
卸掉螺丝，取掉主板。
腔体底部结构一览。
卸掉螺丝，取掉全频喇叭。
全频喇叭正面振膜特写。
全频喇叭背面结构一览。
全频喇叭与一元硬币大小对比。
经我们实测，全频喇叭直径约为45mm。
音箱主板一侧电路一览。
音箱主板另外一侧电路一览，无线通讯模组采用了绿色邮票板设计。
ZGMICRO中感微（原中星微）WS9652A蓝牙音频SoC，用于无线连接和音频数据处理。
26.000MHz的晶振特写，为蓝牙芯片提供时钟。
Type-C充电母座特写，端口设置有橡胶垫密封防水。
HYPWR瀚昕微HP2602过压过流保护IC，最大输入电压32V，支持6.8V输入过压保护，0.2A~2A可编程过流保护，OVP响应时间小于1μs，还支持过热保护功能。
Southchip南芯SC89619D开关模式降压充电器，适用于1节锂离子电池应用和NVDC系统电源路径管理。
电源管理芯片外围电感特写。
丝印SGMMEV的IC。
220μF 16V耐压的滤波电容。
丝印R68的合金电感，用于输出滤波。
470μF 10V耐压的滤波电容。
470μF 6.3V耐压的滤波电容。
两颗不同颜色的LED指示灯特写。
用于电源开关、蓝牙配对和和无线串联的三颗功能按键特写。
用于音量加/减和暂停播放的功能按键。
连接扬声器导线的插座特写。
连接电池导线的插座特写。
JBL GO4音乐金砖四代蓝牙音箱拆解全家福。
三、总结
JBL GO4音乐金砖四代蓝牙音箱在外观方面，体积轻巧，搭配一体式编织绳环，使用非常便携。音箱正反面机身通过编织网布包裹，四周边缘采用了具有弹性的橡胶材质，整体坚固耐用，搭配IP67级防尘防水，满足各种使用场景。
内部主要配置方面，搭载了45mm全频喇叭，配备一个无源辐射器提升低频量感；内置鹏辉能源850mAh锂电池，配备有保护板负责电池的过充电、过放电、过电流等保护功能；主板上，搭载了ZGMICRO中感微（原中星微）WS9652A蓝牙音频SoC，HYPWR瀚昕微HP2602过压过流保护IC，SouthChip南芯SC89619D充电器等元器件。
