HECATE是EDIFIER漫步者旗下专业电竞厂牌，旗下产品包括有线耳机、蓝牙耳机、2.4G无线耳机、音箱和鼠标键盘等，以极具未来感的设计风格，为电竞玩家提供高质量的游戏外设体验。此次将要拆解的HECATE G2是一款支持USB/蓝牙/2.4G三种连接方式，音乐/游戏两种音效的头戴式游戏耳机，用于满足游戏玩家的各种使用需求。
漫步者HECATE G2头戴式游戏耳机外观采用家族式的电竞风格，人体工学轻量化设计，提供持久的舒适佩戴体验。功能配置上，搭载50mm钕铁硼驱动单元，带来澎湃声场，提供更具沉浸式的游戏体验；支持游戏EQ音效自定义调节，用户可以根据听音习惯，个性化设置。
该耳机采用可插拔麦克风设计，内置70dB信噪比高清麦克风，拥有-32dB的高灵敏度，搭配AI通话降噪技术，提供精准拾音和清晰语音沟通。无线连接方面，2.4G模式支持Flash Speed闪连技术，提供超低延时，超低功耗和超清语音传输。50%音量下，2.4G最长续航可达146h，蓝牙模式更是达到247小时。下面就来看看这款产品的详细拆解报告吧~
一、开箱
漫步者HECATE G2三模头戴式游戏耳机包装盒采用了家族式电竞风格设计，正面展示有产品外观、品牌LOGO和产品名称。
包装盒背面展示了两种经典配色，详细功能特点和参数，以及包装内容和公司信息。蓝牙版本：5.4，蓝牙协议：HFP、A2DP、AVRCP，音频解码：SBC，有效距离：约10米，额定输入：5V-1A，喇叭单元：50mm单元，喇叭阻抗：32Ω，频响范围：20Hz-20kHz，灵敏度：96dB，续航时间：约108h/247h（蓝牙开/关灯）/约83h/146h（2.4GHz开/关灯），充电时间：约6h；东莞市漫步者电竞科技有限公司出品。
包装盒侧边设计有“HECATE”品牌LOGO。
包装盒内部物品有耳机、接收器、充电线、麦克风、防风罩、品牌册、品牌卡、品牌贴纸、技术卡片，以及说明书&保修卡。
随机标配的充电线，采用了USB-A to Type-C接口，端口雕刻“HECATE”品牌LOGO。
2.4GHz无线接收器，采用了二合一设计，USB-A接口用于连接PC、PS等设备。
Type-C接口用于连接手机、平板、笔记本等设备，体积小巧，使用无负担。
耳机外设可插拔麦克风，采用3.5mm插头，配备有防风罩。
漫步者HECATE G2三模头戴式游戏耳机外观一览，此款为黑色配色，采用了磨砂+亮面两种工艺结合设计，体积轻巧，佩戴舒适。
机身右侧外观一览，耳壳采用了高光喷漆工艺，防刮耐磨。设计圆形镂空的RGB品牌LOGO幻彩灯，提升游戏氛围，外部金属网罩和银色环装饰，极富设计感和辨识度。
左侧耳壳外观一览，与右侧相同的设计。
头梁采用了磨砂质感，高抗扭聚丙烯材料，柔韧不易折断。头梁外侧设计“HECATE”品牌LOGO。
上一页12 3 4 5 6 7 8 下一页 阅读全文
头梁内侧设置有柔软头垫，分散头部压力，提升长久佩戴的舒适性。
头梁内侧设计有产品信息，型号：EDF700074，额定输入：5V-1A。
头梁支持伸缩调节，能够更好地适配不同用户。
机身底部外观一览，左侧耳壳上设置功能按键和接口。
3.5mm音频接口特写，用于连接外置麦克风。
Type-C充电母座特写。
麦克风静音开/关按键特写。
音量调节采用了旋钮设计，提供更方便的操控。
多功能“G”键，支持单击、双击、三击、长按等操控模式，实现开机/关机、播放/暂停、连接模式切换、游戏/音乐模式切换等功能控制。上方一颗指示灯，通过不同颜色反馈工作模式。

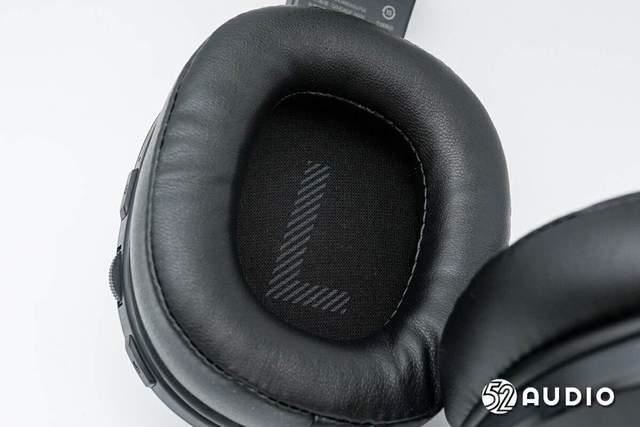

耳罩采用了柔软细腻的蛋白皮材质，填充柔软，佩戴舒适。内部设计有防尘网和L/左标识。
右侧耳罩特写，内部设计R/右标识。
安装外置麦克风，漫步者HECATE G2三模头戴式游戏耳机整体外观一览。
上一页 1 23 4 5 6 7 8 下一页 阅读全文
经我们实测，漫步者HECATE G2三模头戴式游戏耳机重量约为243.6g。
搭配麦克风，整机重量约为252.1g。
我们采用CHARGERLAB POWER-Z KM003C对漫步者HECATE G2三模头戴式游戏耳机进行充电测试，输入功率约为0.91W。
二、拆解
通过开箱，我们了解了漫步者HECATE G2三模头戴式游戏耳机的外观设计变化，下面进入拆解部分，看看内部结构配置信息~
耳机拆解
进入拆解部分，取掉两只耳罩。
耳罩内侧结构一览。
左侧音腔盖板结构一览，通过螺丝固定。
卸掉螺丝，取掉音腔结构，腔体内部结构一览，设置右主板单元。
断开扬声器导线，音腔内侧结构一览。
打开音腔盖板，内部扬声器结构一览。
取出扬声器。
耳机内置扬声器正面振膜特写。
耳机扬声器背面特写，通过阻尼纸覆盖。
上一页 1 2 34 5 6 7 8 下一页 阅读全文
扬声器与一元硬币大小对比。
经我们实测，扬声器直径约为49.47mm。
腔体内部主板单元结构一览，通过螺丝固定，通过插座连接下方的氛围灯小板。
卸掉螺丝，取掉主板。
耳机主板一侧电路一览。
耳机主板另外一侧电路一览。
JL杰理JL7018F6蓝牙音频SoC，用于无线连接和音频数据处理。
24.000MHZ的晶振特写，为蓝牙芯片提供时钟。
LPS微源半导体LP6301是一款1.5MHz恒频电流模式PWM降压转换器，集成主开关和同步整流开关，集成PWM控制和PFM模式切换控制两种操作模式，可在更宽的负载范围内实现高效率。LP6301可以为2.5V~5.5V的输入电压提供高达1A的输出负载电流，输出电压可以调节到0.61V，非常适合需要单节锂离子电池提供高达1A的高电流的便携式设备。
LPS微源半导体LP6301详细资料图。据我们拆解了解到，目前已有小米、QQ音乐、小天才、森海塞尔、罗技、QCY、TOZO、JLab、网易有道、ikko、KEF、声阔、荣耀、Redmi、realme、MEIZU、红魔、雷蛇、FIIL、1MORE、JBL、Bowers & Wilkins、酷睿视、Barbetsound、SUUNTO、Monster、七彩虹、Nothing、斯莫格、PHILIPS、RODE、重力星球、Haylou、如布、ELEVOC、HHOGene、黑鲨、SoundPeats、花再、OPPO、华为、联想、索尼、诺基亚、摩托罗拉、漫步者、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。
充电IC外围功率电感特写。
LPS微源半导体LP4069T锂电池充电IC，是一款完整的恒流/恒压线性充电器，输出电流800mA可调，同时支持极小的充电电流和关断电流，耐压28V，带NTC温度调节，内置MOSFET；采用TDFN-8封装，仅需较少的外部器件，非常适合便携式应用。
上一页 1 2 3 45 6 7 8 下一页 阅读全文
LPS微源半导体LP4069T详细资料图。据我们拆解了解到，目前已有小米、QQ音乐、小天才、森海塞尔、罗技、QCY、TOZO、JLab、网易有道、ikko、KEF、声阔、荣耀、Redmi、realme、MEIZU、红魔、雷蛇、FIIL、1MORE、JBL、Bowers & Wilkins、酷睿视、Barbetsound、SUUNTO、Monster、七彩虹、Nothing、斯莫格、PHILIPS、RODE、重力星球、Haylou、如布、ELEVOC、HHOGene、黑鲨、SoundPeats、花再、OPPO、华为、联想、索尼、诺基亚、摩托罗拉、漫步者、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。
丝印C3ND V0007的IC。
LPS微源半导体LP3992-33 LDO低功耗线性稳压器，专为具有苛刻性能和空间要求的便携式射频和无线应用而设计。LP3992的性能针对电池供电系统进行了优化，以提供超低噪音和低静态电流；LP3992在关断模式下的功耗小于0.01μA，并且具有小于50μs的快速开启时间；其他特性还包括超低压差、高输出精度、限流保护和高纹波抑制比等。
LPS微源半导体LP3992详细资料图。
连接氛围灯小板的导线插座特写。
多功能“G”键特写。
两颗不同颜色的LED指示灯，用于反馈耳机工作模式。
用于音量调节的旋钮特写。
麦克风静音开/关特写。
Type-C充电母座特写。
3.5mm音频输入母座特写。
连接蓝牙天线的同轴插座特写。
上一页 1 2 3 4 56 7 8 下一页 阅读全文
腔体底部结构一览，卡扣固定RGB幻彩灯模组。右侧腔体壁上贴有同轴蓝牙天线。
拆掉蓝牙天线和RGB幻彩灯模组。
RGB幻彩氛围灯导光板特写，品牌LOGO设计。
取出导光板内部的氛围灯小板。
小板设置的RGB LED灯特写，支持多种动态灯效。
右耳音腔盖板结构一览，与左耳相同。
卸掉螺丝，打开腔体，内部设置电池单元和一个转接板。
卸掉螺丝，取出电池和转接板。
转接板正面电路一览，通过插座连接电池和氛围灯小板。
转接板背面特写，未设置元器件。
耳机内置锂电池标签上信息，锂离子电池组，型号：754050，标称电压：3.7V，额定容量：2000mAh，额定能量：7.4Wh，充电限制电压：4.2V，生产厂：赣州旭航诚新能源有限公司。
撕开绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管，以及用于检测电池温度的热敏电阻。
上一页 1 2 3 4 5 67 8 下一页 阅读全文
电池保护板另外一侧与导线焊接。
丝印DW01AE的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管。
拆开麦克风腔体，内部结构一览。
驻极体麦克风特写。据官方介绍，信噪比达到了70dB，灵敏度达到了-32dB，带来出色的空间全指向精准拾音。
适配器拆解
打开USB-C适配器腔体，内部仅设置有一块PCBA板。
盖板内侧设置FPC蓝牙天线。
适配器主板一侧电路一览。
另外一侧焊接USB-C插头。
连接蓝牙天线的金属弹片。
丝印73 e的IC。
丝印2501的IC。
上一页 1 2 3 4 5 6 78 下一页 阅读全文
JL杰理JL7018F6蓝牙音频SoC，用于与耳机2.4GHz无线连接和音频数据传输。
为蓝牙芯片提供时钟的24.000MHz的晶振特写。
丝印C3M 429的IC。
LPS微源半导体LP3992-33 LDO低功耗线性稳压器。
拆开USB-A适配器。
USB-A适配器主板一侧电路一览，未设置主要元器件。
USB-A适配器主板另外一侧电路一览。
漫步者HECATE G2三模头戴式游戏耳机详细资料图。
三、总结
漫步者HECATE G2三模头戴式游戏耳机在外观方面，黑色配色采用了磨砂+亮面两种工艺结合设计，质感出色，防刮耐磨。耳壳上设计品牌LOGO的RGB幻彩灯，观感炫酷，为玩家提供沉浸式的游戏氛围。柔软亲肤的头垫和耳罩，搭配轻巧的体积，提供了持久舒适的佩戴体验。
内部主要配置方面，耳机搭载50mm动圈单元，内置2000mAh超大容量电池，主控芯片为JL杰理JL7018F6蓝牙音频SoC，其他还采用了LPS微源半导体LP4069T锂电池充电IC、LP6301降压转换器和LP3992-33线性稳压器等。适配器内部同样采用了杰理JL7018F6蓝牙音频SoC和微源半导体LP3992-33线性稳压器等。
