华为TC7620是电信运营商定制机，二手150多元收来。在拆华为Q7之前，也要先拆它看看，因为有些答案需要在不同的机型里寻找和总结。
外包装：

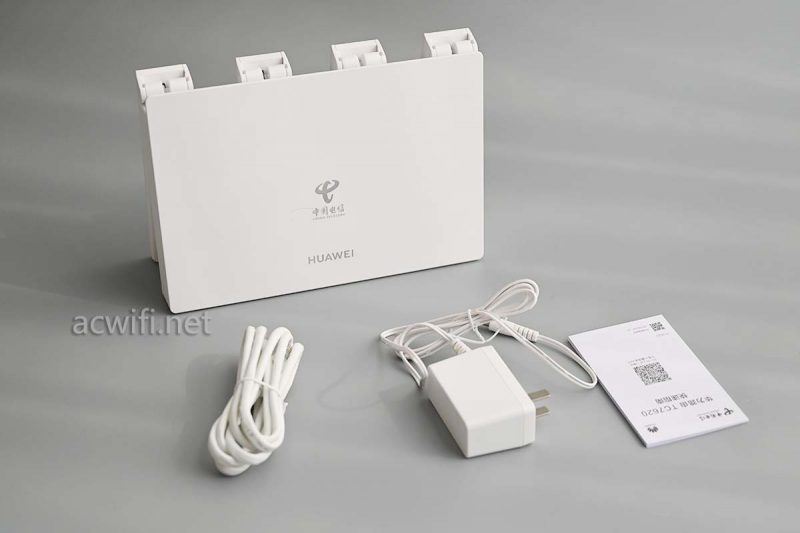

机身和配件：
电源输出规格是12V/1A，实测空口时的待机功率为3.6W，插一个2.5G WAN口时的功率为4.9W，不高。

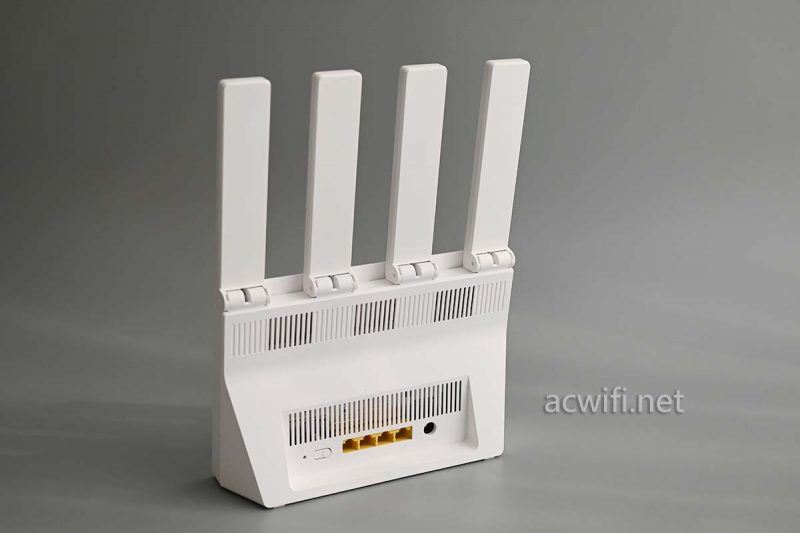

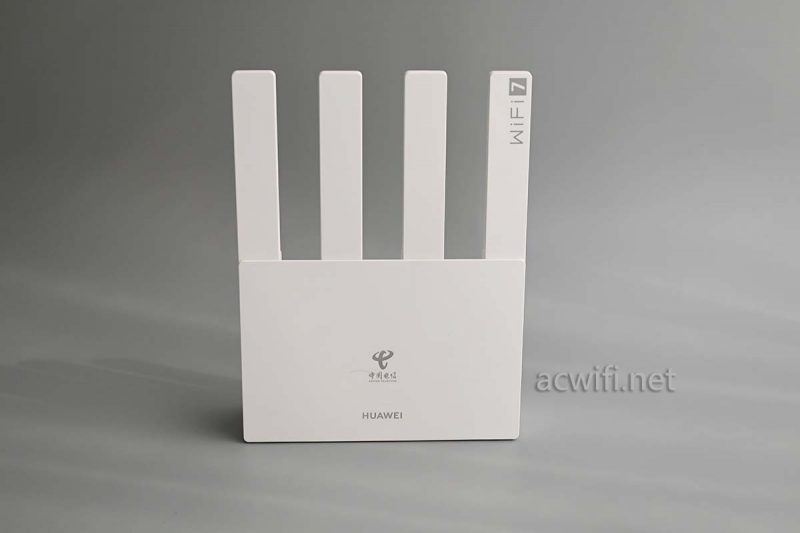

把天线竖起来之后，真高呀。
因为高，所以底部要做宽一下，不然好容易扑街。

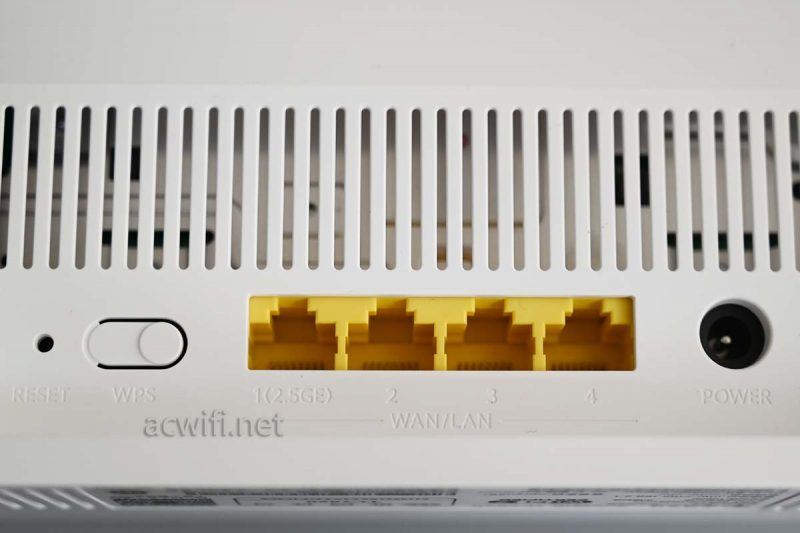

一个2.5G口，三个千兆口，支持盲插。

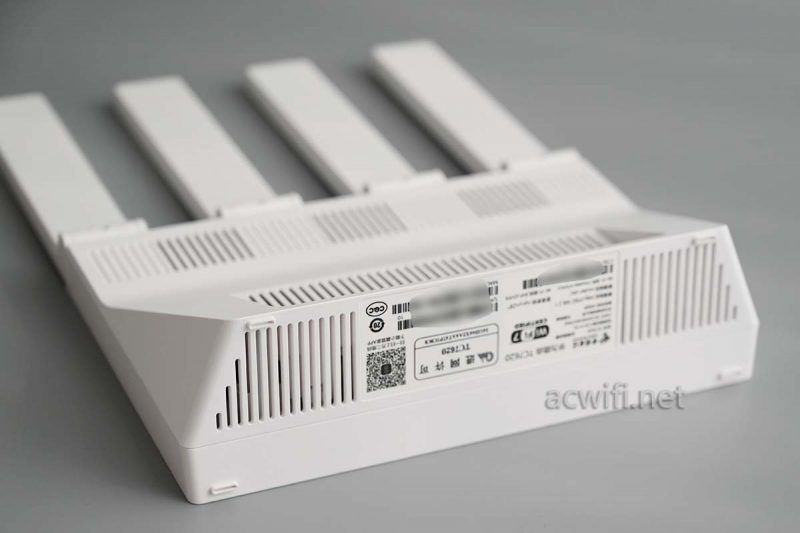

底部：

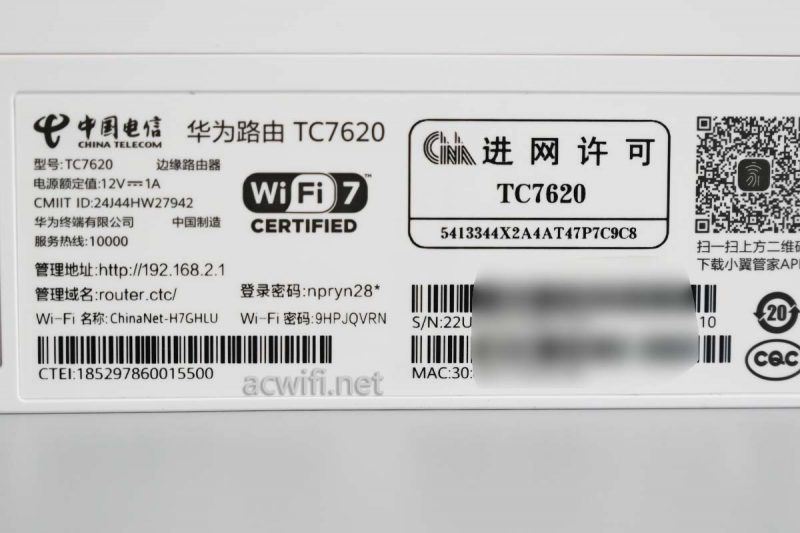

标签内容，华为路由TC7620.

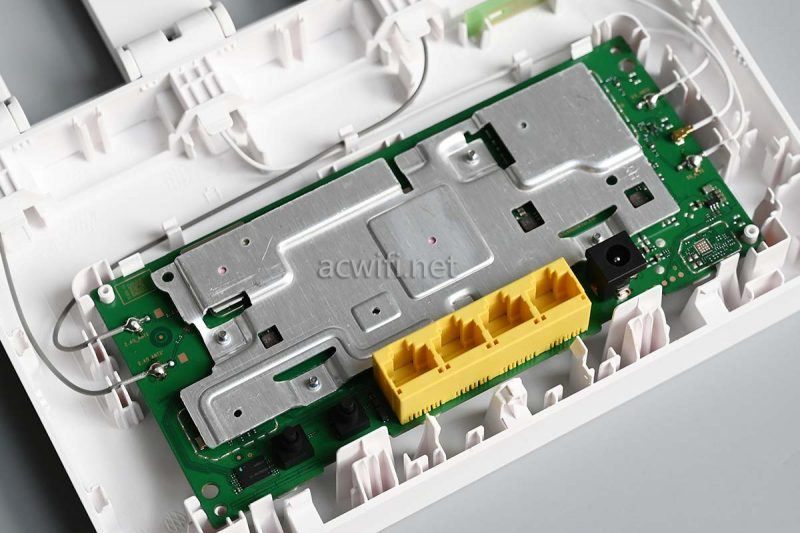

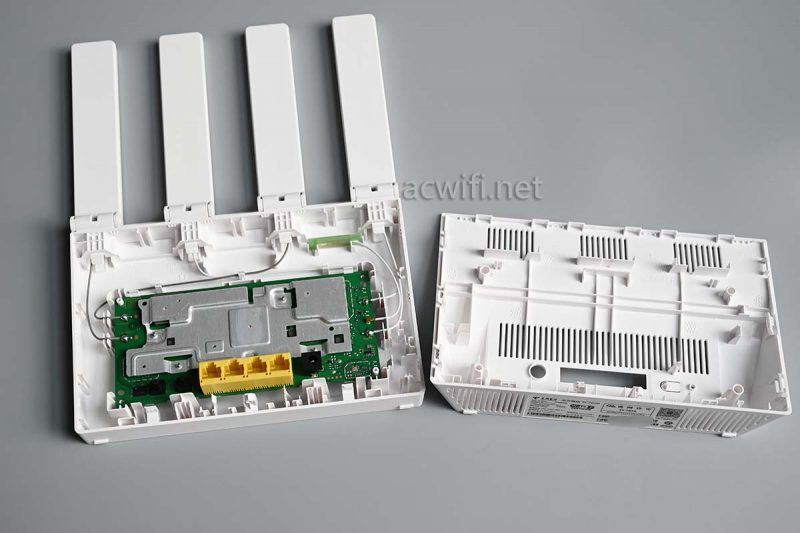

底部没有螺丝，慢慢撬开外壳：
主板尺寸大约16.2×7.3cm。

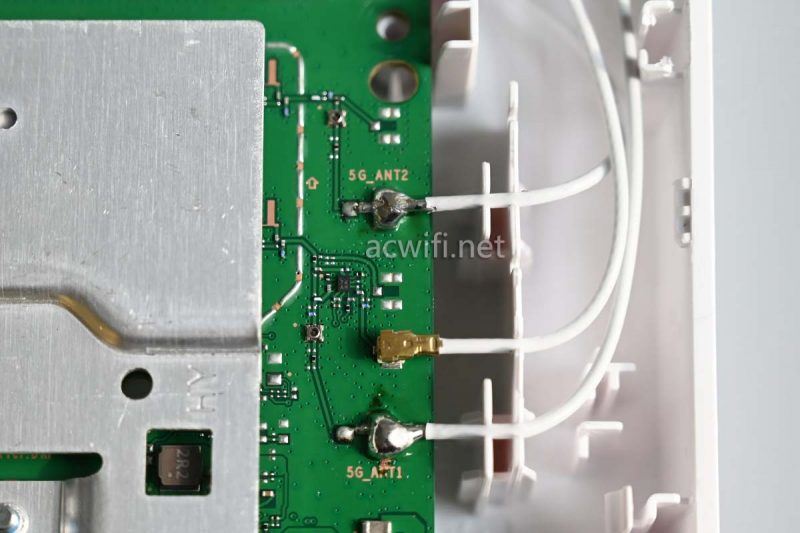

5G有三根天线，是不是第一时间想到了联发科。
上一页12 3 4 下一页 阅读全文

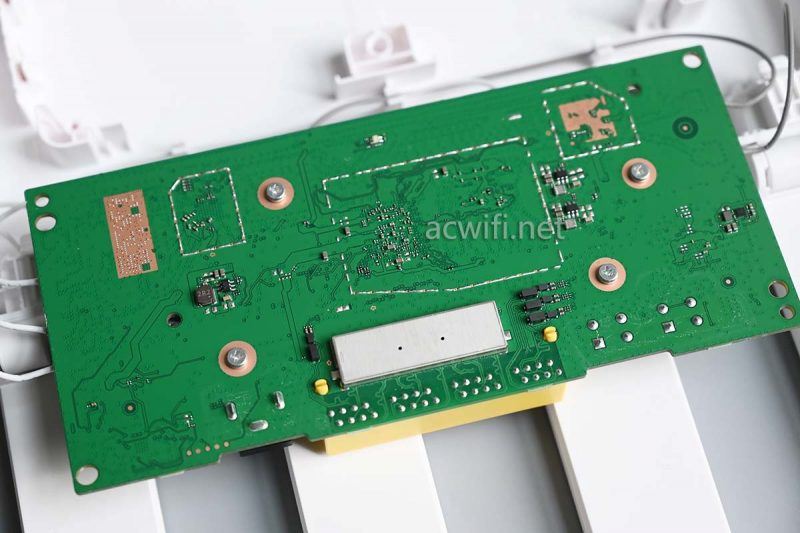

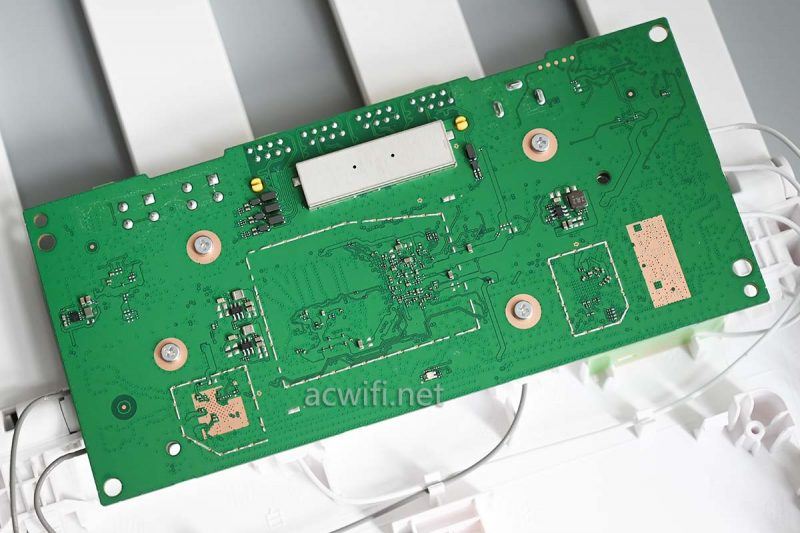

把主板翻转过来：

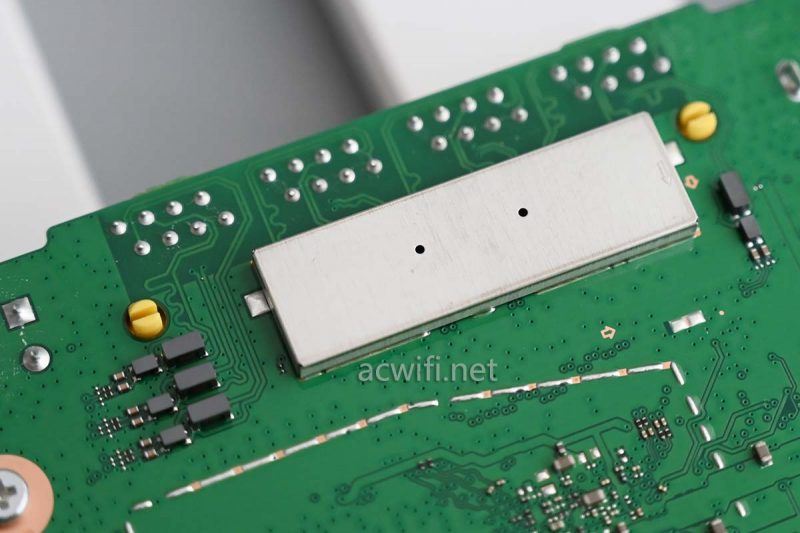

少见的对千兆“分离式网络变压器“做了屏蔽罩：
没啥好看了。

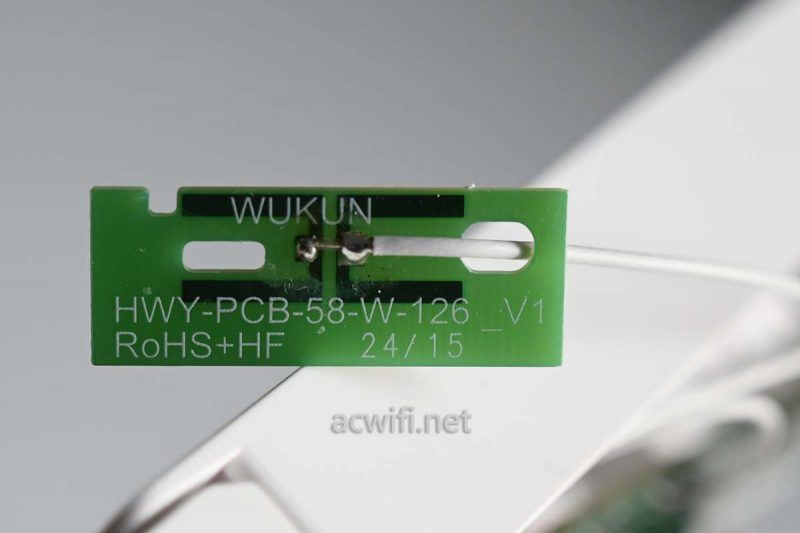

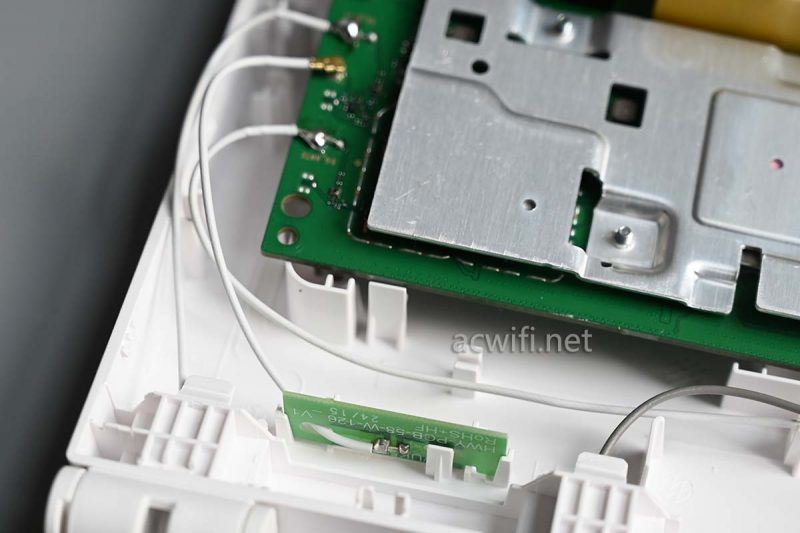

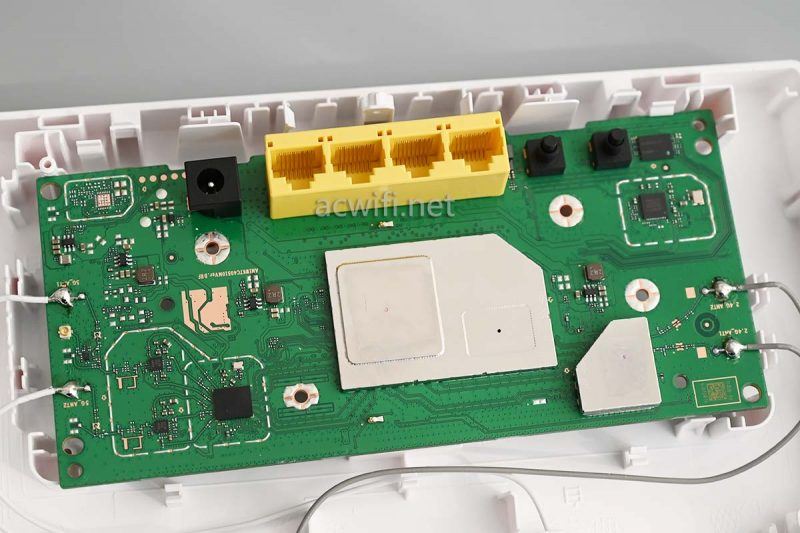

回到主板正面来，才发现这里有PCB天线：

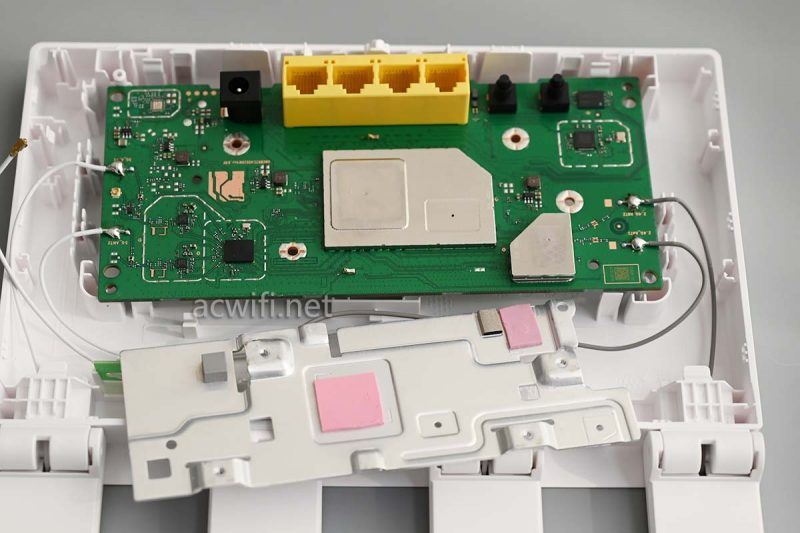

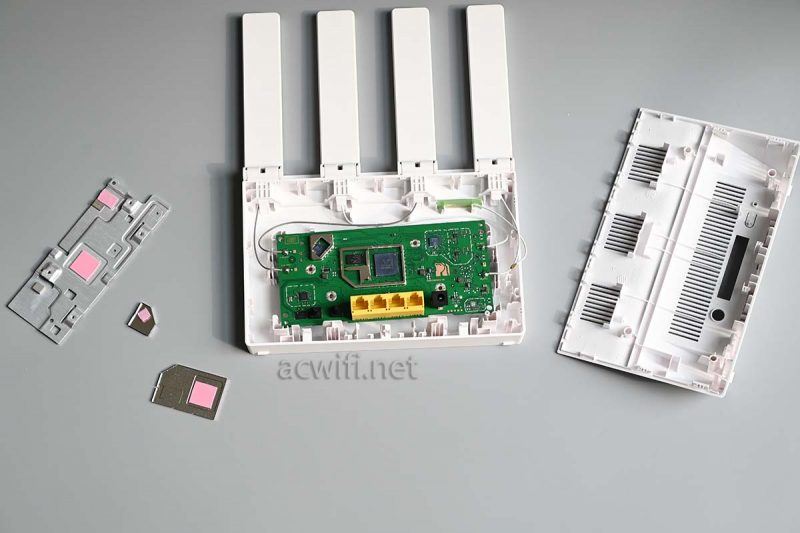

拆下均热铝板：

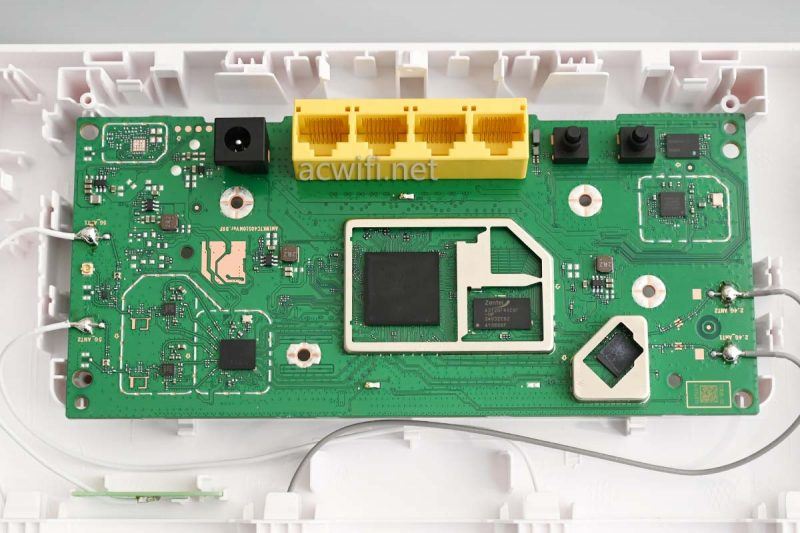

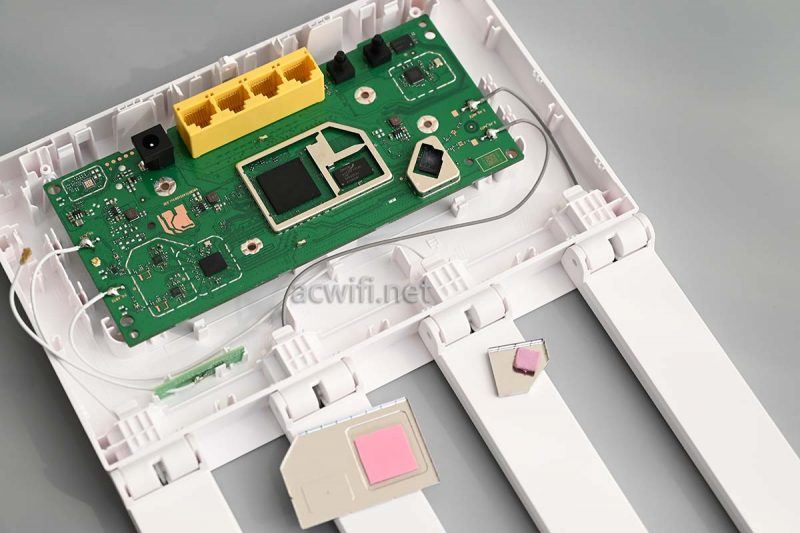

撬开屏蔽罩：
先看哪里好呢。
这台华为TC7620的CPU上面丝印着”VTQM6B9Q0 N283252B1″，量一下封装尺寸是17.8×17.8mm，哦，跟九联UNR050H是一样的尺寸所以CPU都是一样的海思Hi5671 V700。
上一页 1 23 4 下一页 阅读全文

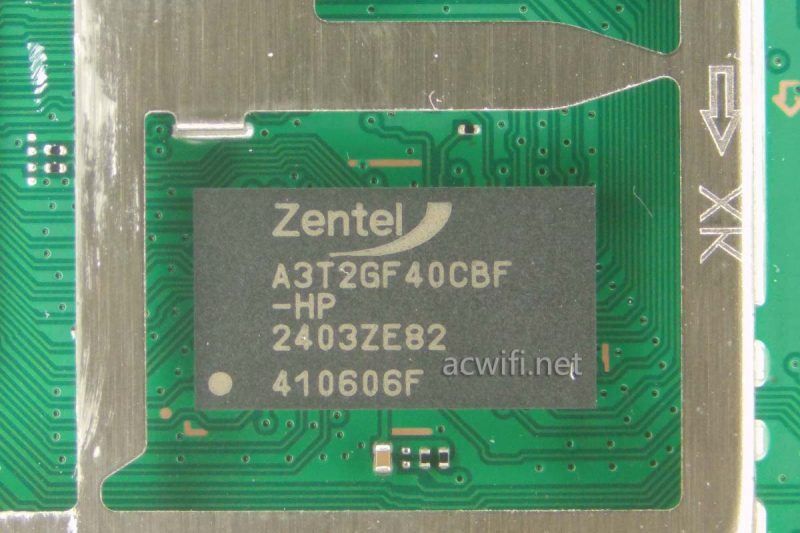

CPU旁边的内存芯片，型号是A3T2GF40CBF-HP，容量256MB：

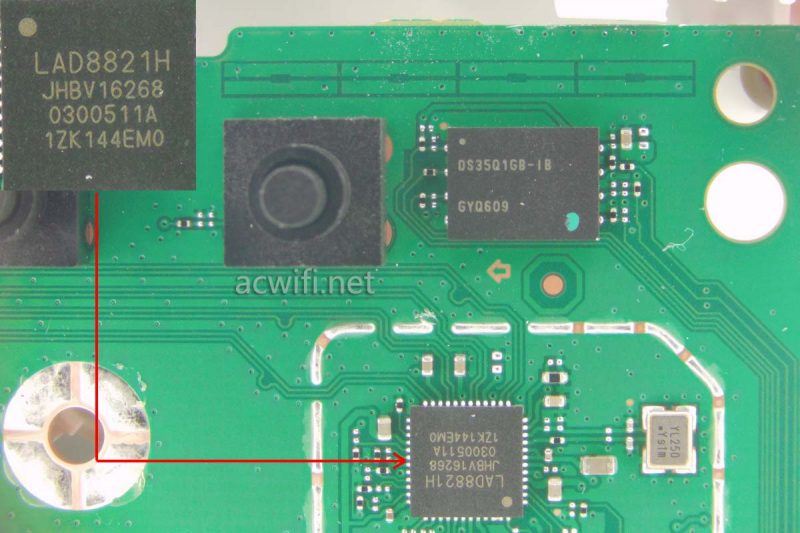

闪存芯片是这颗 DS35Q1GB-IB，容量128MB；下方的是2.5G PHY芯片，丝印着”LAD8821H“，应该是裕太微的YT8821。
再往下看是2.4G无线芯片，从”T232923F1″的丝印来看，也是跟九联UNR050H用的一样，但今天我已经拆完了华为Q7网线版，我又感觉这颗不是无线芯片，而只是无线RF芯片。

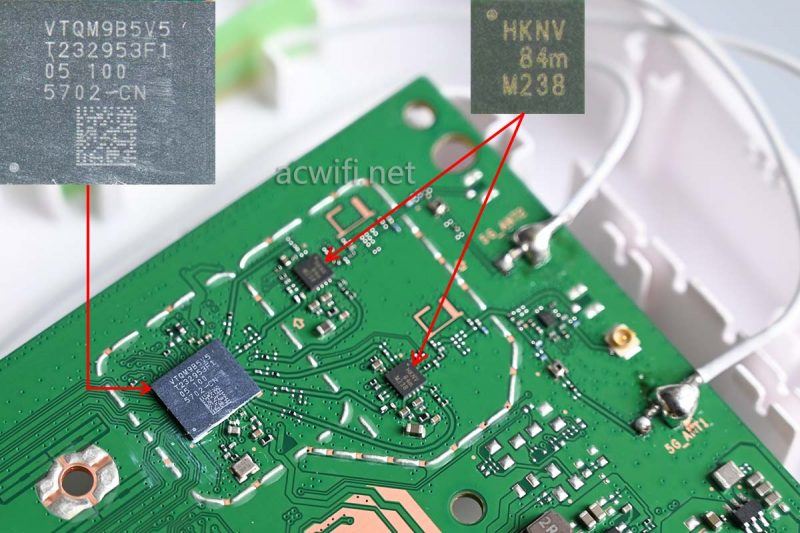

另一边厢是5G无线射频电路，无线芯片上丝印着”T232953F1“，也跟九联HNR050H用的一样。

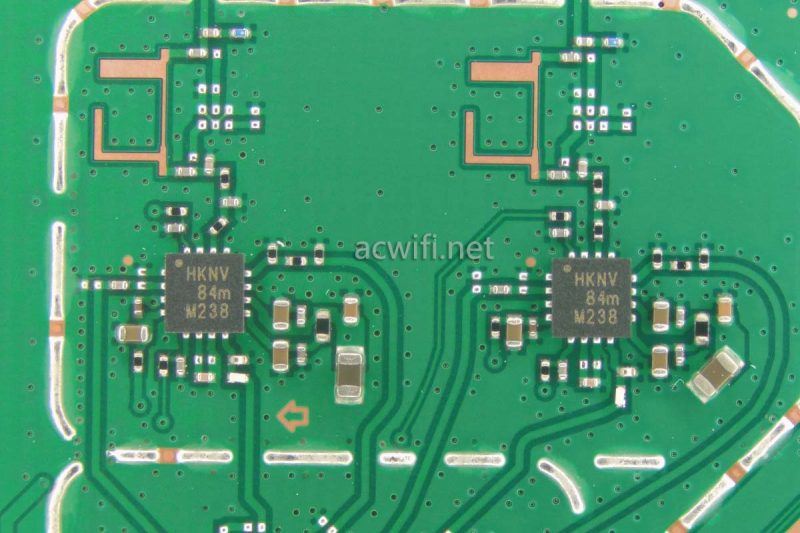

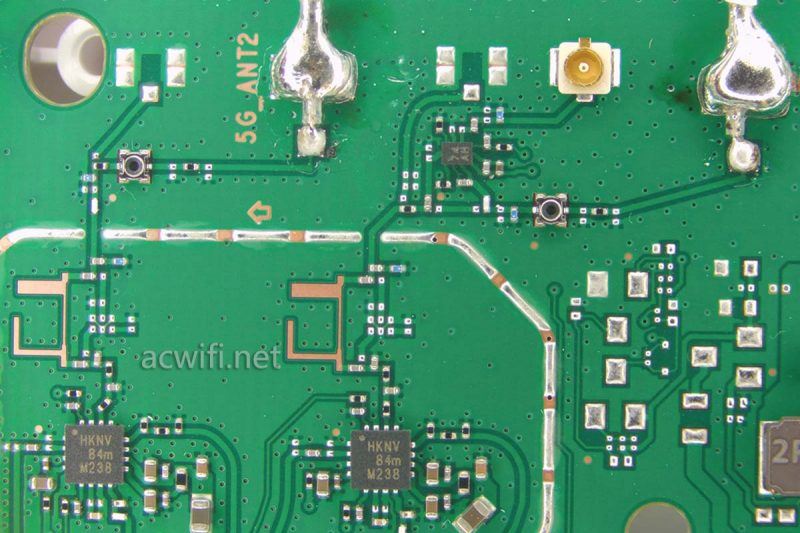

5G有外置两颗FEM芯片，上面丝印着”HKNV 84m M238“，这颗FEM就用在华为BE7和BE7 Pro上，型号不详，你只要知道它跟华为BE7和BE7 Pro用的一样就行。奇怪并没有采用九联HNR050H的那颗海思自己的FEM。
但这里的5G一共有三根天线，又跟九联那台有区别。有一路5G通过下图红框中的switch(开关)，连接到另一个天线，也就是前面看见的PCB天线，放在机身内部的。这种分集天线设计，华为叫做智能天线。可能是因为这台是定制机，PCB天线上并没有印上智能天线四个字。但华为Q7就有印上。
这种工作方式，跟联发科的2T3R也有不同，联发科每时每刻都有3个接收同时在工作，而华为这里是择取其一，实际工作的也是2T2R。之前拆九联HNR050H时就说到，如果是这种类似于2T3R的射频设计就会是Hi1155e，所以这里华为这台TC7620用的就是Hi1155e无线芯片。

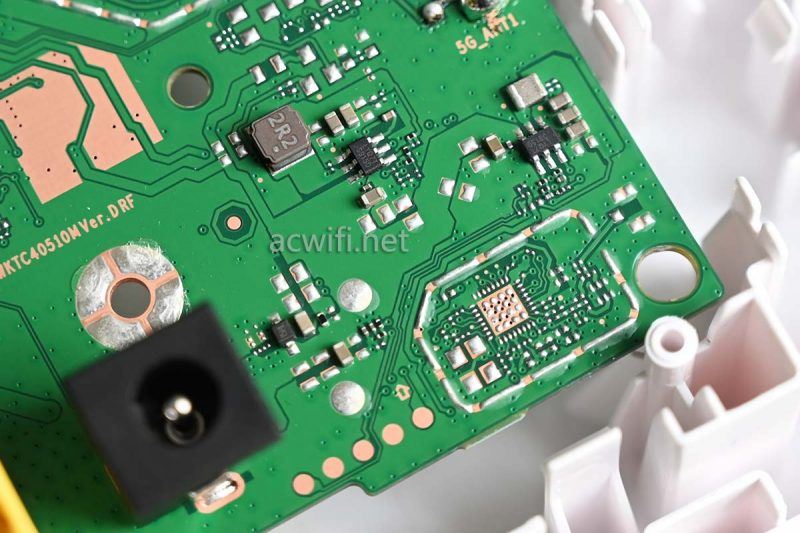

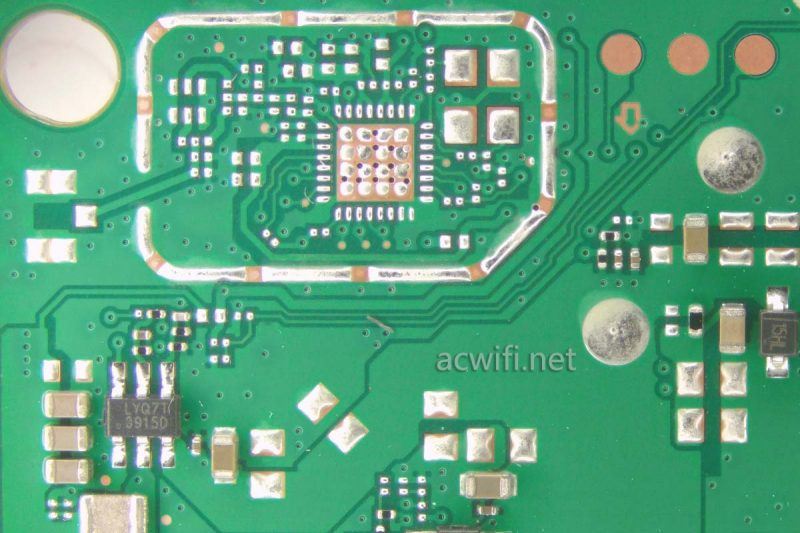

这里有一个空焊盘，不知是否放蓝牙还是放星闪IC的呢：
上一页 1 2 34 下一页 阅读全文
至此，华为TC7620拆机完成。
这篇我暂定仍把Hi55e它当做无线芯片。等到华为Q7拆机文章时，再看看情况。有点乱！

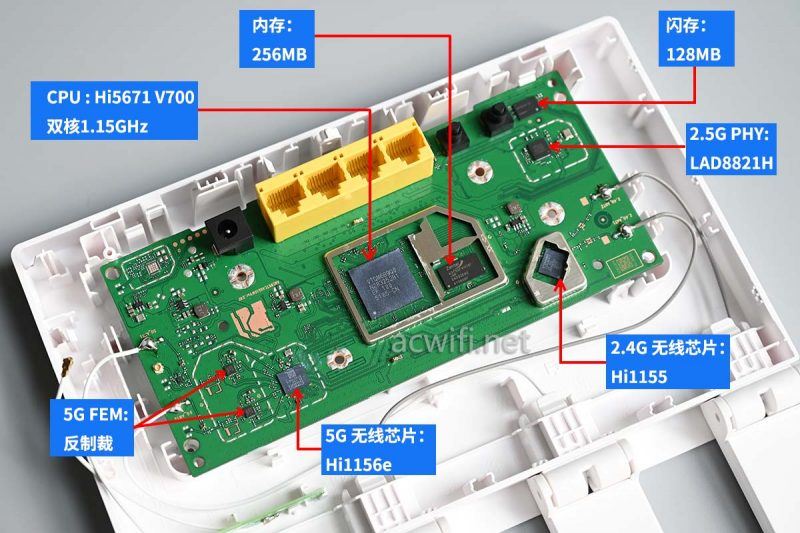

华为TC7620的所有芯片型号汇总图如下：
的K点测速如下
测速比九联的要稳定些。

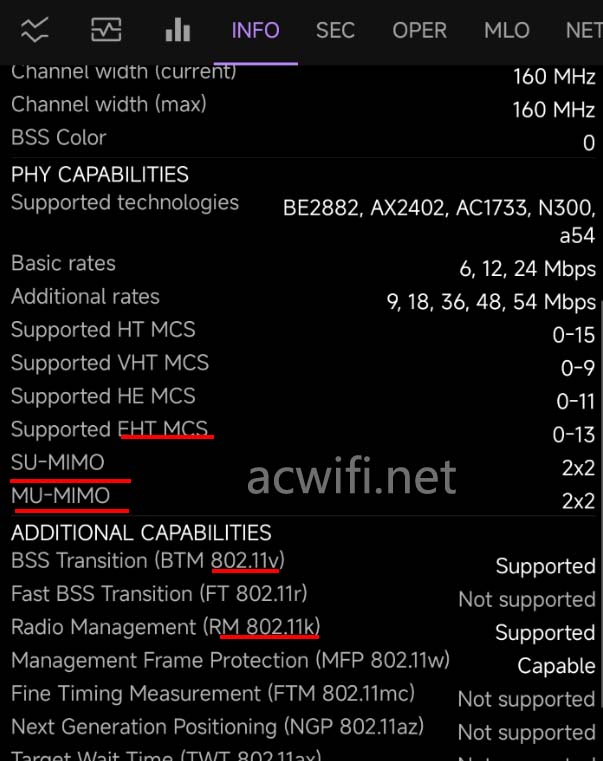

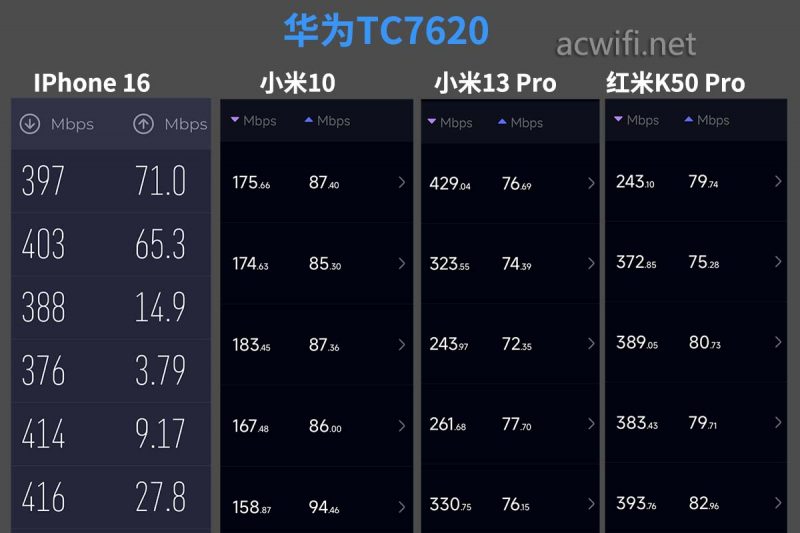

无线方面，默认支持k和v，支持波束成形和MU-MIMO：
用小米13 Pro 连接5G Wi-Fi ，放在0距离下简单测速，4096-QAM有效。

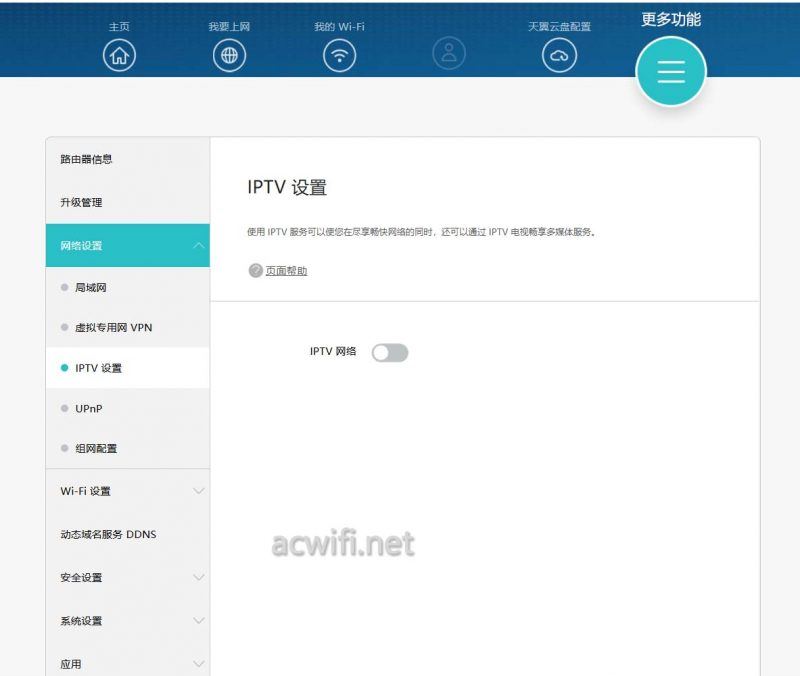

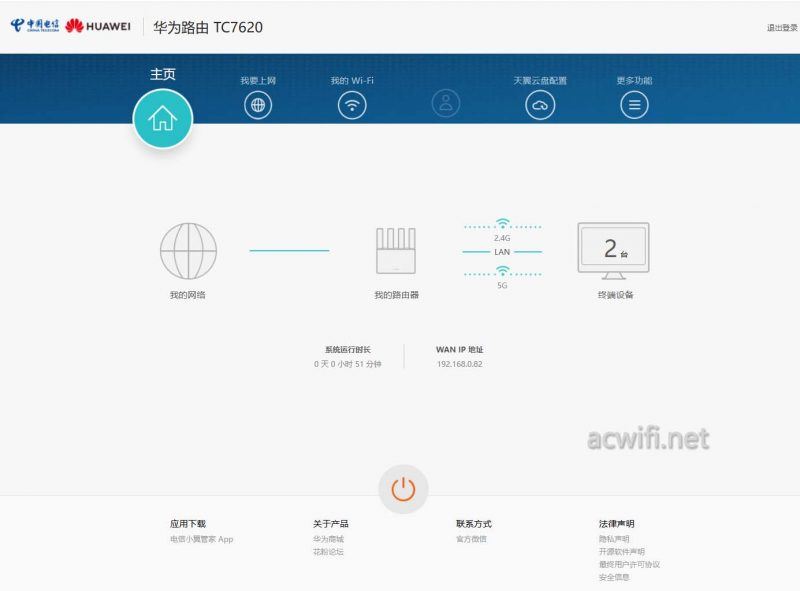

系统界面：
我经常回别人说自Wi-Fi 6产品以来所有路由器都能支持双WAN了，打脸了，华为自Wi-Fi 7以来的都不支持双WAN。
上一页 1 2 3 4下一页阅读全文
华为TC7620是电信运营商定制机，二手150多元收来。在拆华为Q7之前，也要先拆它看看，因为有些答案需要在不同的机型里寻找和总结。
外包装：
机身和配件：
电源输出规格是12V/1A，实测空口时的待机功率为3.6W，插一个2.5G WAN口时的功率为4.9W，不高。
把天线竖起来之后，真高呀。
因为高，所以底部要做宽一下，不然好容易扑街。
一个2.5G口，三个千兆口，支持盲插。
底部：
标签内容，华为路由TC7620.
底部没有螺丝，慢慢撬开外壳：
主板尺寸大约16.2×7.3cm。
5G有三根天线，是不是第一时间想到了联发科。
把主板翻转过来：
少见的对千兆“分离式网络变压器“做了屏蔽罩：
没啥好看了。
回到主板正面来，才发现这里有PCB天线：
拆下均热铝板：
撬开屏蔽罩：
先看哪里好呢。
这台华为TC7620的CPU上面丝印着”VTQM6B9Q0 N283252B1″，量一下封装尺寸是17.8×17.8mm，哦，跟九联UNR050H是一样的尺寸所以CPU都是一样的海思Hi5671 V700。
CPU旁边的内存芯片，型号是A3T2GF40CBF-HP，容量256MB：
闪存芯片是这颗 DS35Q1GB-IB，容量128MB；下方的是2.5G PHY芯片，丝印着”LAD8821H“，应该是裕太微的YT8821。
再往下看是2.4G无线芯片，从”T232923F1″的丝印来看，也是跟九联UNR050H用的一样，但今天我已经拆完了华为Q7网线版，我又感觉这颗不是无线芯片，而只是无线RF芯片。
另一边厢是5G无线射频电路，无线芯片上丝印着”T232953F1“，也跟九联HNR050H用的一样。
5G有外置两颗FEM芯片，上面丝印着”HKNV 84m M238“，这颗FEM就用在华为BE7和BE7 Pro上，型号不详，你只要知道它跟华为BE7和BE7 Pro用的一样就行。奇怪并没有采用九联HNR050H的那颗海思自己的FEM。
但这里的5G一共有三根天线，又跟九联那台有区别。有一路5G通过下图红框中的switch(开关)，连接到另一个天线，也就是前面看见的PCB天线，放在机身内部的。这种分集天线设计，华为叫做智能天线。可能是因为这台是定制机，PCB天线上并没有印上智能天线四个字。但华为Q7就有印上。
这种工作方式，跟联发科的2T3R也有不同，联发科每时每刻都有3个接收同时在工作，而华为这里是择取其一，实际工作的也是2T2R。之前拆九联HNR050H时就说到，如果是这种类似于2T3R的射频设计就会是Hi1155e，所以这里华为这台TC7620用的就是Hi1155e无线芯片。
这里有一个空焊盘，不知是否放蓝牙还是放星闪IC的呢：
至此，华为TC7620拆机完成。
这篇我暂定仍把Hi55e它当做无线芯片。等到华为Q7拆机文章时，再看看情况。有点乱！
华为TC7620的所有芯片型号汇总图如下：
的K点测速如下
测速比九联的要稳定些。
无线方面，默认支持k和v，支持波束成形和MU-MIMO：
用小米13 Pro 连接5G Wi-Fi ，放在0距离下简单测速，4096-QAM有效。
系统界面：
我经常回别人说自Wi-Fi 6产品以来所有路由器都能支持双WAN了，打脸了，华为自Wi-Fi 7以来的都不支持双WAN。
