HUAWEI华为手环9做工如何? 华为手环9拆解测评

智能腕带类产品中,智能手环拥有更轻薄的设计和接近无感的舒适佩戴体验,成为了众多年轻消费者在运动健身、睡眠等场景下首选的检测设备。华为在2024年推出了新一代智能手环9,全面升级了运动健康监测功能,同时新增了脉搏波房颤和早搏提示、呼吸暂停筛查软件,为用户提供更全面的健康监测。

华为手环9在外观方面,延续了上代的设计语言,但边框采用了喷烤及镭雕镀膜工艺、金属漆免喷涂工艺打造,更具质感。在健康监测方面,升级全新的HUAWEI TruSleep™4.0科学睡眠体系,新增睡眠呼吸率、睡眠心率、睡眠血氧指标,提供更完整的睡眠报告;设计TruSeen™5.5体征监测技术,心率、血氧监测更精准。

在运动方面,支持跑步、骑行、游泳、跳绳等100种运动模式,步行、跑步运动模式自动识别,TruSport科学运动体系,为用户提供专业运动指标评估。升级的九轴传感器,搭配全新游泳算法,让游泳检测数据更加精准。其他方面,还支持NFC、遥控拍照、移动支付、查找手机等智慧功能,拥有常规9天,最长14天续航时间。下面来看看这款产品的详细拆解报告吧~

一、HUAWEI华为手环9开箱

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图

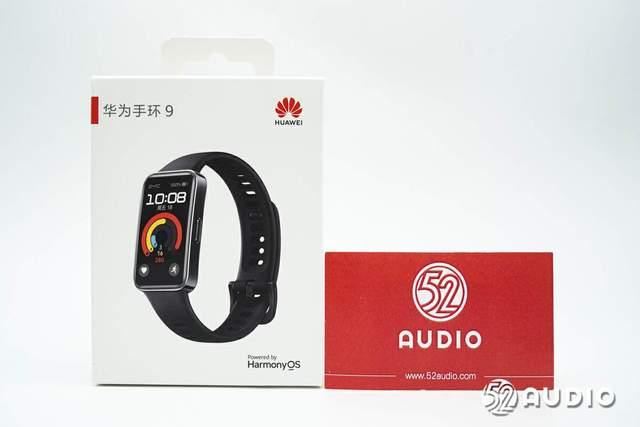

华为手环9包装盒延续了品牌设计风格,相较于上代更加简约。正面仅展示有对应配色的外观渲染图,“HUAWEI”品牌LOGO和产品名称,以及Harmony OS系统标志。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图1

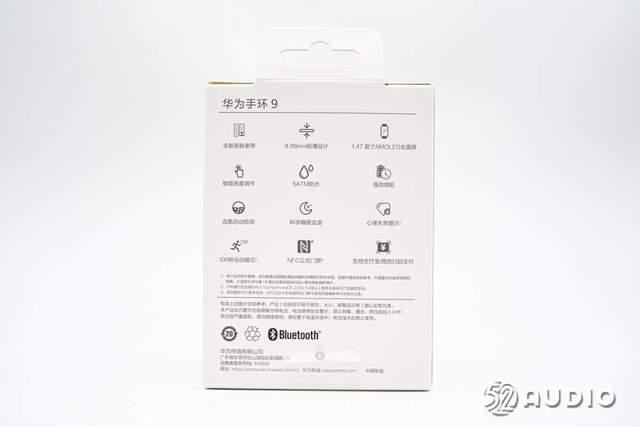

包装盒背面图文介绍了产品的详细功能特点:全新亲肤表带、8.99mm轻薄设计、1.47英寸AMOLED全面屏、智能亮度调节、5ATM防水、强劲续航、血氧自动检测、科学睡眠监测、心律失常提示、100种运动模式、NFC公交门禁、支持支付宝/微信扫码支付,以及华为终端有限公司部分信息。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图2

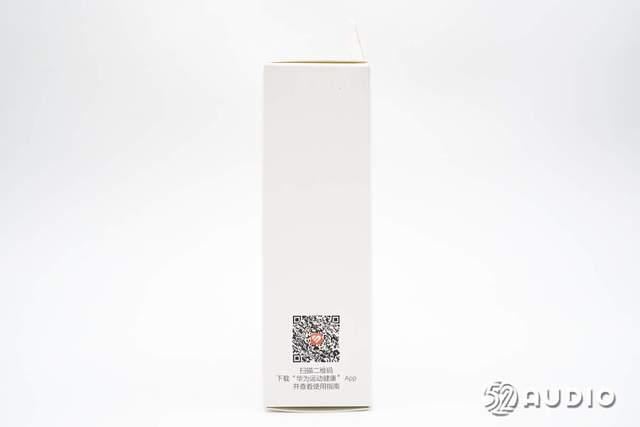

包装盒侧边设计有“华为运动健康”App下载二维码。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图3

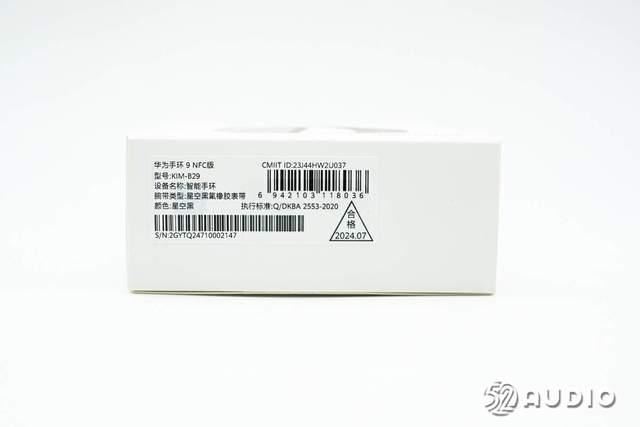

包装盒底部贴有出厂标签,华为手环9NFC版,型号:KIM-B29,设备名称:智能手环,腕带类型:星空黑氟橡胶表带,颜色:星空黑。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图4

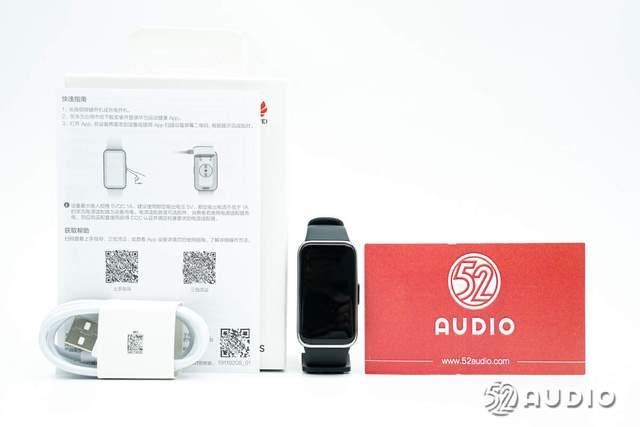

包装盒内部物品有主机、充电线和快速指南。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图5

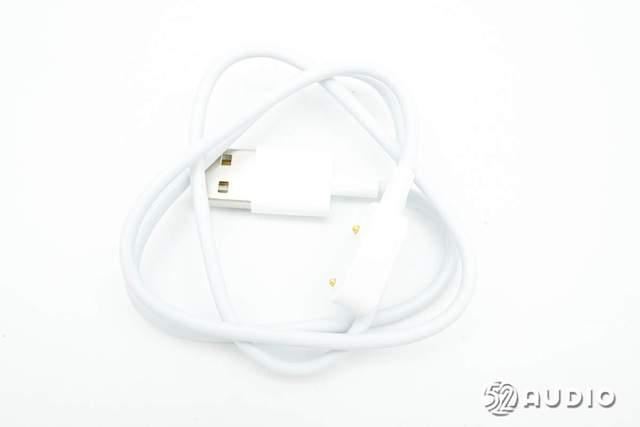

手环充电线,采用了USB-A to 双针磁吸接口。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图6

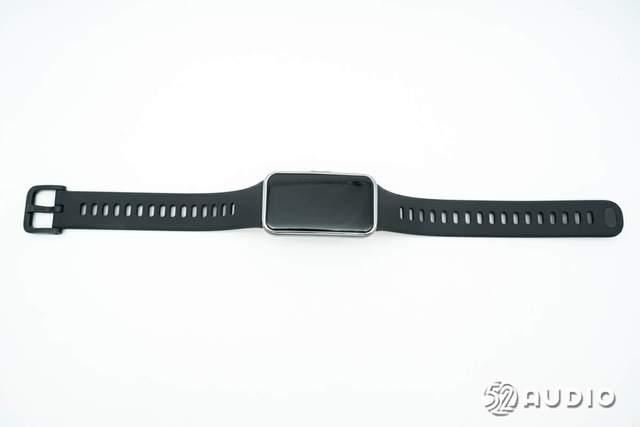

华为手环9正面整体外观一览,采用了方形主机+氟橡胶表带。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图7

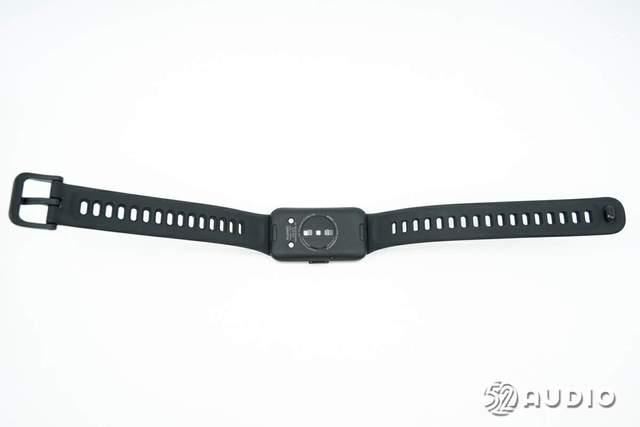

华为手环9背面整体外观一览,表带采用针型表扣+卡扣相结合,表带与主机按压式快拆设计,能够轻松便捷拆卸更换。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图8

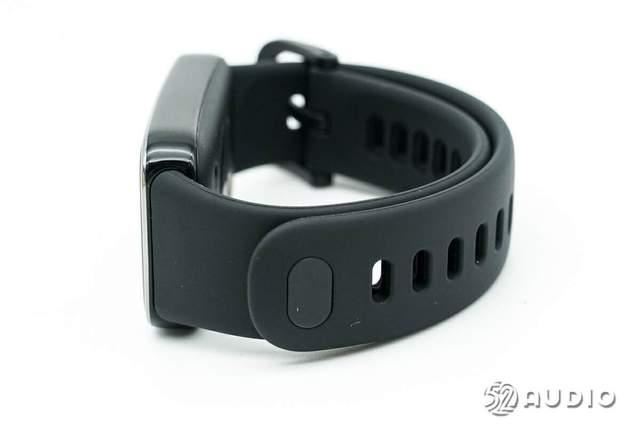

表带固定状态一览,末端卡扣相较于表带箍,佩戴时更加平整,不易翘尾和滑脱。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图9

主机正面特写,搭载1.47英寸AMOLED全面屏,边缘2.5D过渡,更显轻薄。中框设计银色装饰环,进一步提升产品层次感。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图10

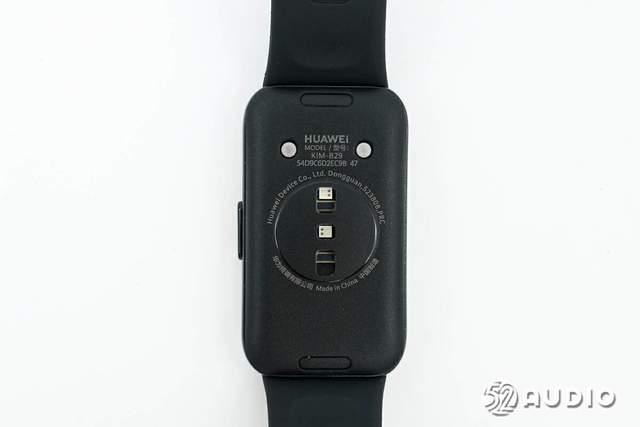

主机背面特写,印有产品和公司信息,设置有传感器模组和充电触点。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图11

上一页12 3 4 5 下一页 阅读全文

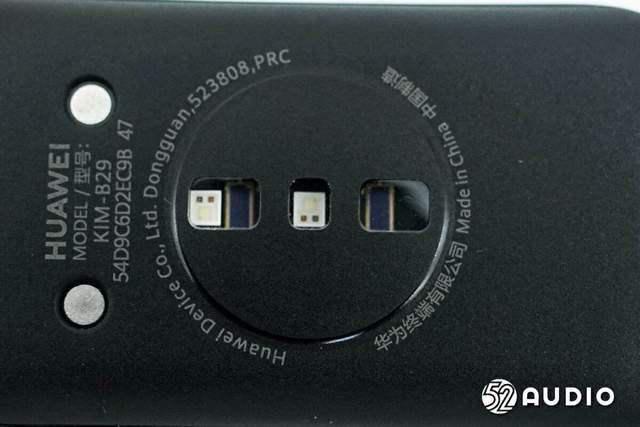

传感器模组特写,微微突出,用于更好的贴合皮肤精准检测。透过高透玻璃可以看到内部采用了两组LED检测灯和光线接收感应器,与上代有了明显区别。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图12

手环充电触点特写,凹槽设计,避免长时间与皮肤接触,受汗渍损伤。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图13

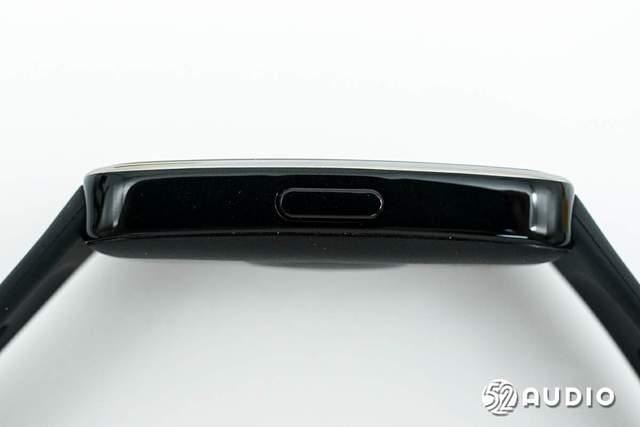

主机侧边设置有一颗电源按键,同时用于多功能控制。星空黑配色,历经10道喷烤及镭雕镀膜工艺,呈现高亮的质感。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图14

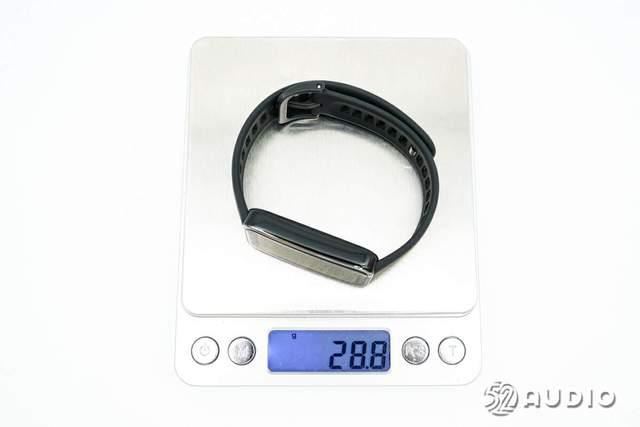

经我们实测,HUAWEI华为手环9星空黑配色重量约为28.8g,体积轻盈,佩戴舒适。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图15

我们采用ChargerLAB POWER-Z KM001便携式电源测试仪对华为手环9进行充电测试,输入功率约为1.31W。

二、HUAWEI华为手环9拆解

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图16

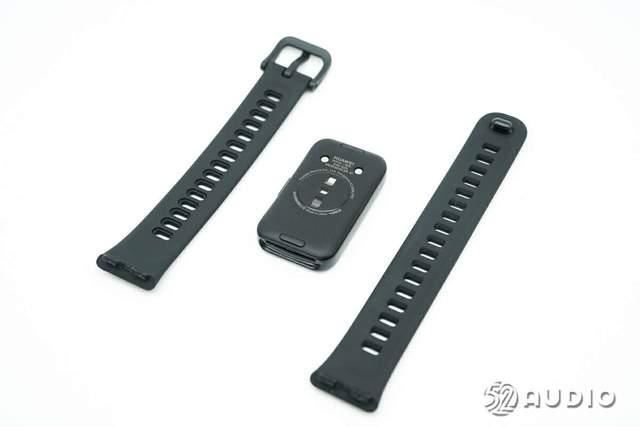

进入拆解部分,按压快拆按钮,轻松取掉两侧表带。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图17

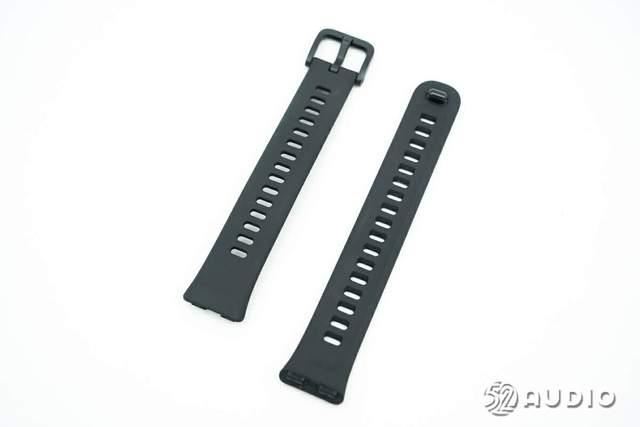

氟橡胶表带整体外观一览,质地柔软,亲肤耐用;内侧设计导汗槽,便于空气流通,提升透气性。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图18

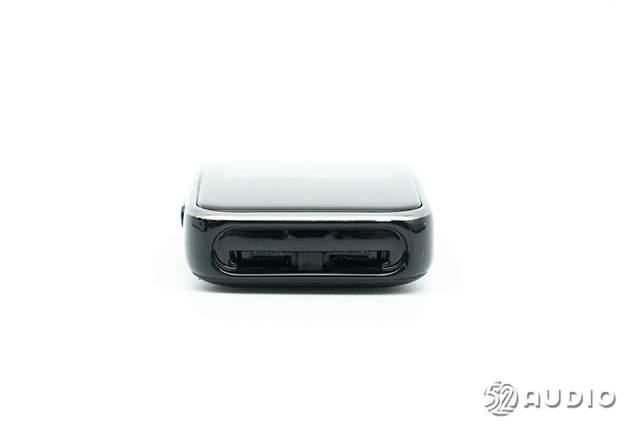

表盘一端的表带卡扣结构特写。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图19

加热软化背部盖板边缘胶水,撬开盖板。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图20

盖板内侧结构一览,固定有触电触点和磁铁,以及振动马达。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图21

充电触点和磁铁特写,N/S磁铁对应充电器磁铁,还起到定位作用,防止反接。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图22

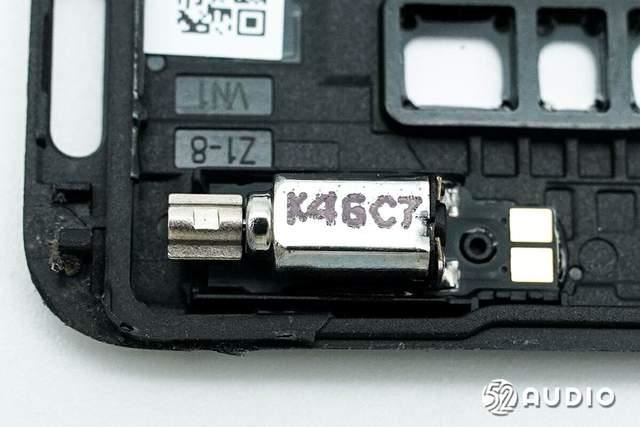

手环内置转子振动马达特写,通过触点连接主板,用于操作反馈与信息提醒。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图23

上一页 1 23 4 5 下一页 阅读全文

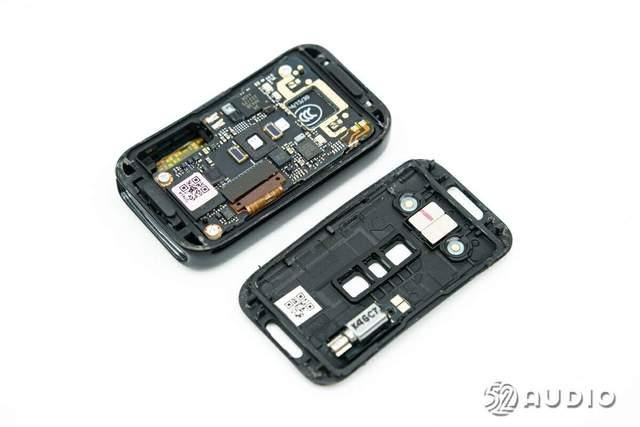

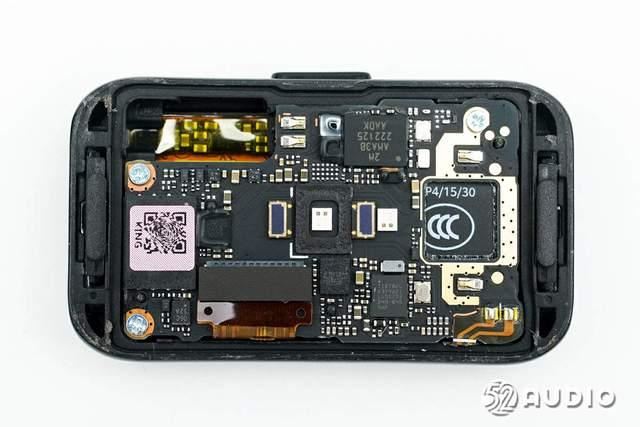

腔体内部结构一览,主板通过定位柱和螺丝固定,与屏幕排线通过ZIF连接器连接。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图24

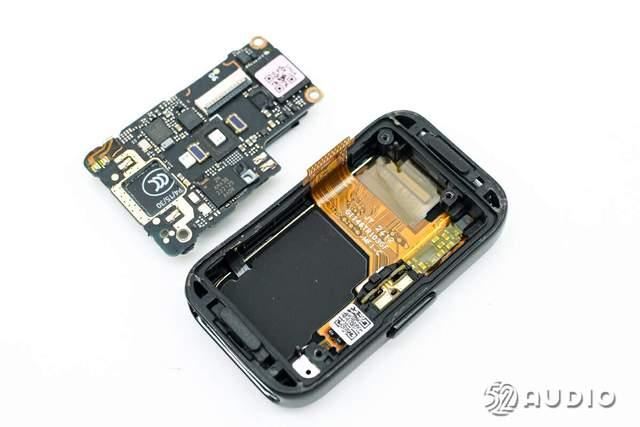

挑开连接器,分离主板。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图25

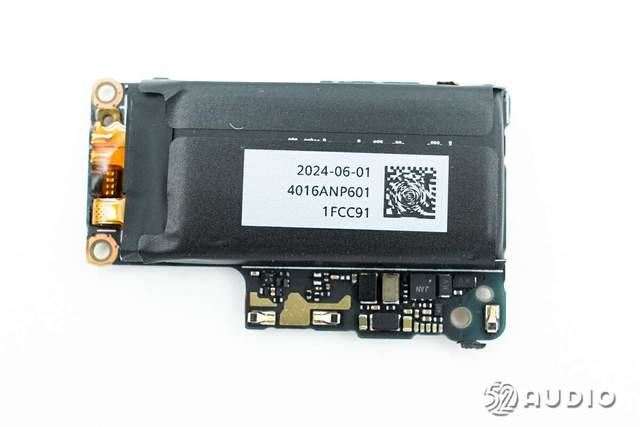

主板内侧固定电池单元。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图26

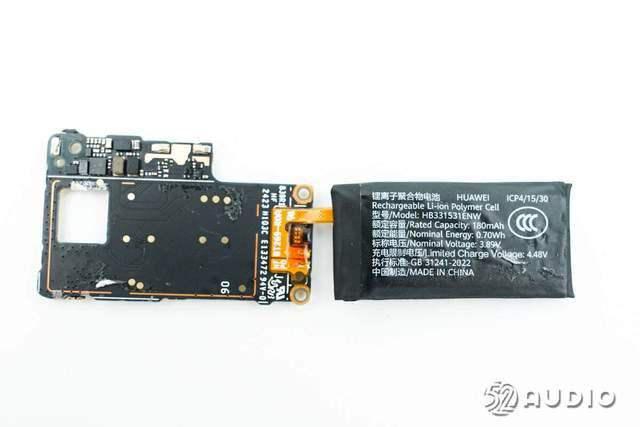

分离电池,电池排线与主板焊接,打胶防护。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图27

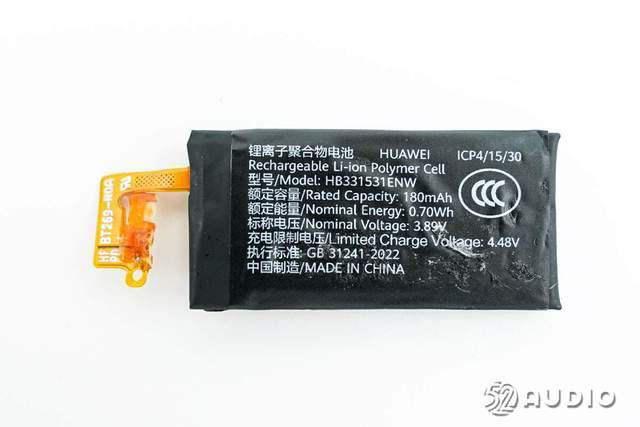

手环内置锂离子聚合物电池与上代采用了相同规格,型号:HB331531ENW,额定容量:180mAh/0.70Wh,额定电压:3.89V,充电限制电压:4.48V,中国制造。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图28

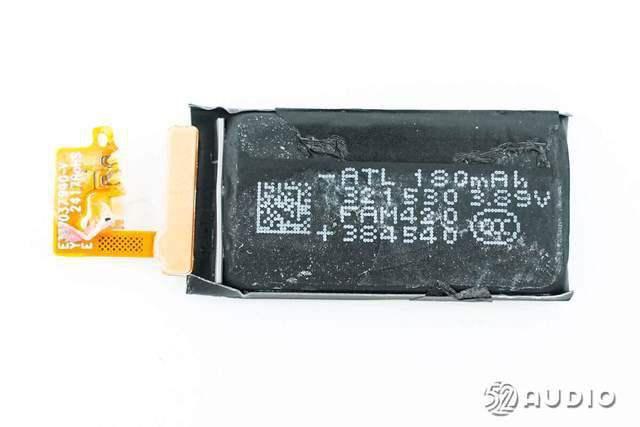

撕开外部标签,内部电芯上丝印信息一览,来自ATL新能源。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图29

手环主板正面电路一览。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图30

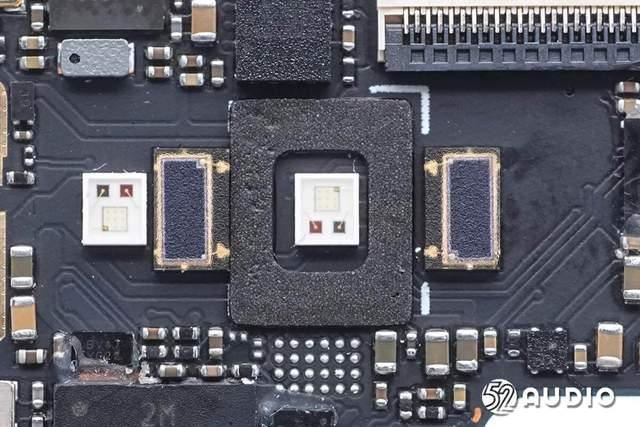

健康监测传感器特写,包括两个LED照射灯和两个用于接收反射光线的感应器组成。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图31

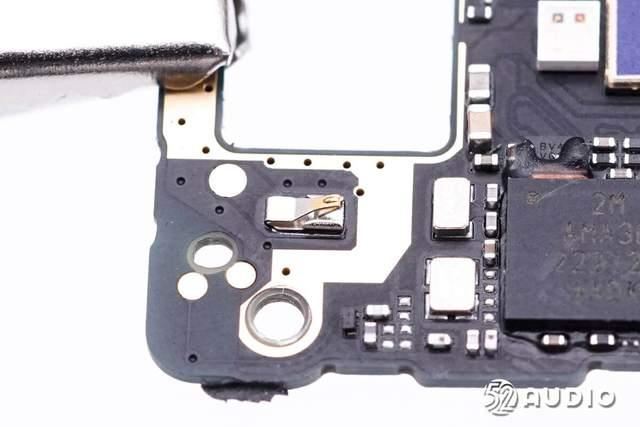

连接充电触点的金属弹片特写。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图32

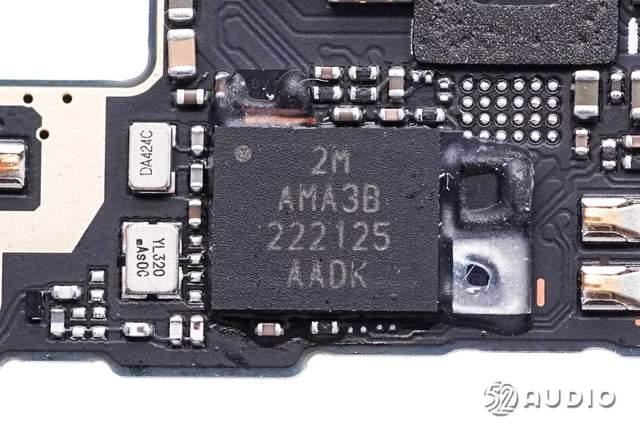

Ambiq Micro公司的Apollo3 Blue Plus (AMA3B)是一款集成浮点单元(FPU)和TurboSPOT™技术的Arm Cortex®-M4F内核MCU,使电池供电设备的节能水平再创新高,在提升了Arm Cortex-M4F内核的计算能力的同时大大降低了实际运行功耗(6uA/MHz@3.3V),为电池供电的可穿戴设备、移动物联网设备和其他功能更强大的移动设备提供更长续航时间。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图33

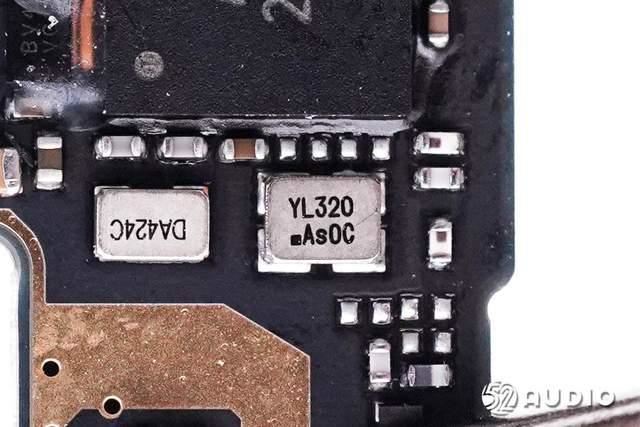

两颗用于提供时钟的晶振特写。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图34

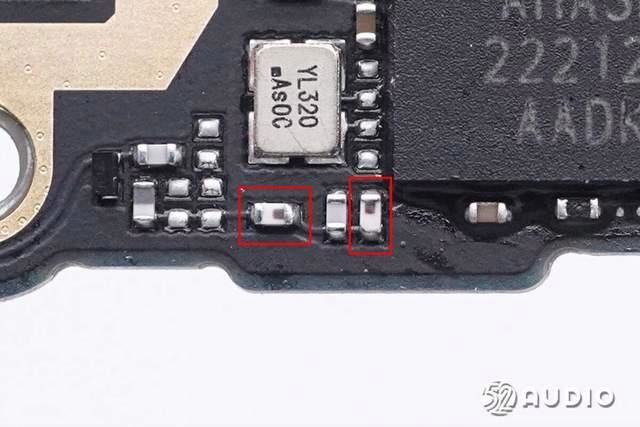

两颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感,产品通过精心设计的线圈及电极,实现了高Q值和高自谐振频率(SRF),采用叠层干法工艺制作,能够提供高精度和高一致性的产品,满足精密电子组件的严苛要求。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图35

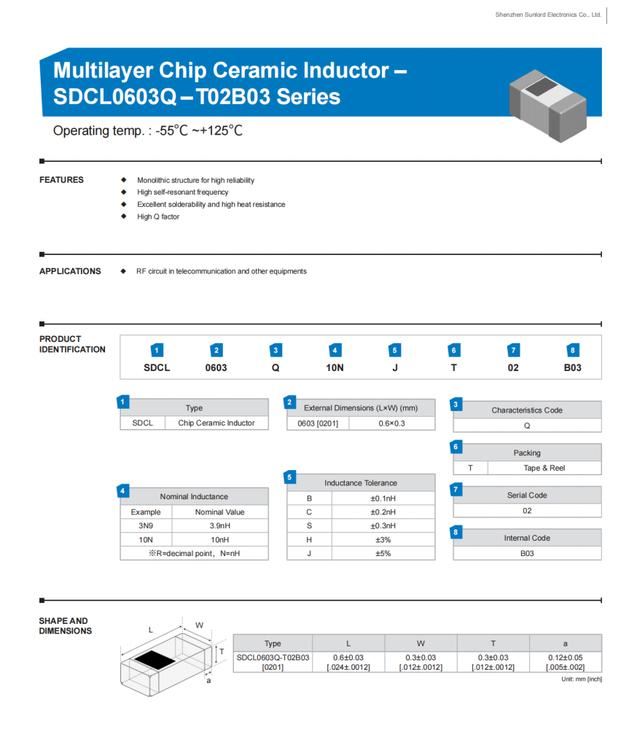

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我们拆解了解到,包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、联想、iKF、Marshall、JLab、Nothing等众多品牌旗下产品均已采用顺络电子的电感器。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图36

连接振动马达的金属弹片特写。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图37

上一页 1 2 34 5 下一页 阅读全文

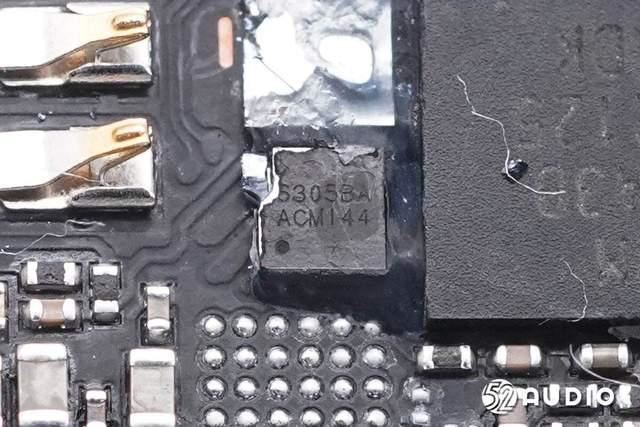

CW6305B是一款适用于穿戴设备的低功耗线性充电芯片,集成了电源路径管理功能。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图38

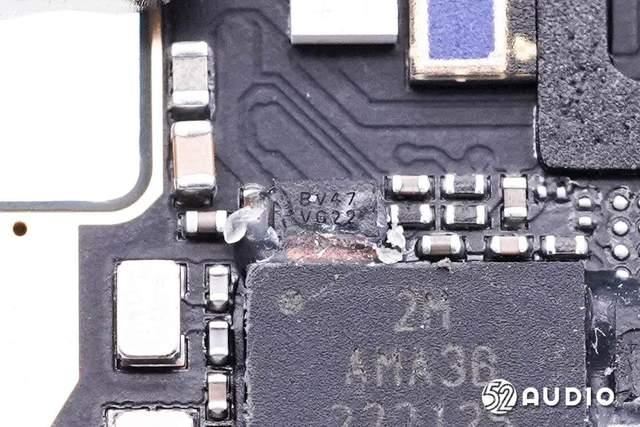

丝印BV47的IC。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图39

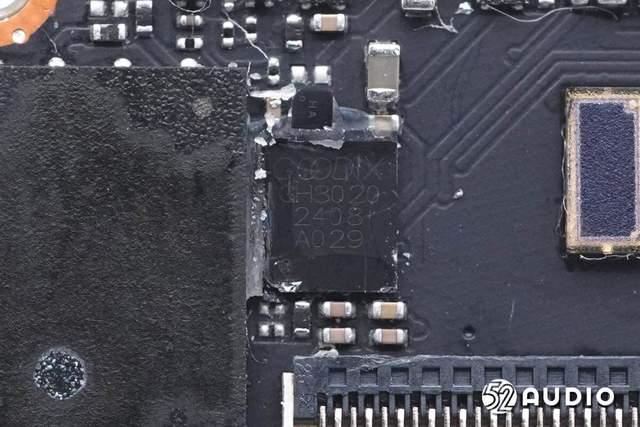

GOODiX汇顶科技GH3020健康监测IC,集成了多通道PPG,具备心率、心率变异性和血氧饱和度等监测功能。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图40

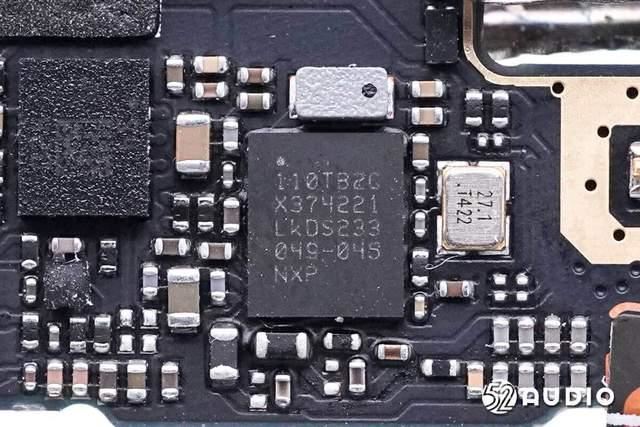

NXP恩智浦丝印“110TB2G”的NFC芯片,用于门禁、公交卡刷卡等功能。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图41

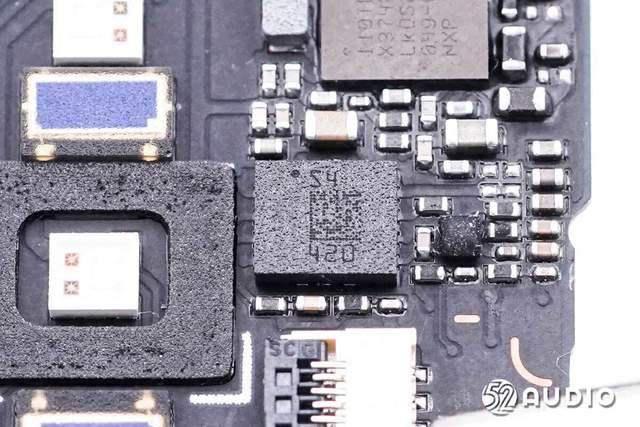

丝印二维码的ST意法半导体传感器特写,用于运动监测功能采集数据。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图42

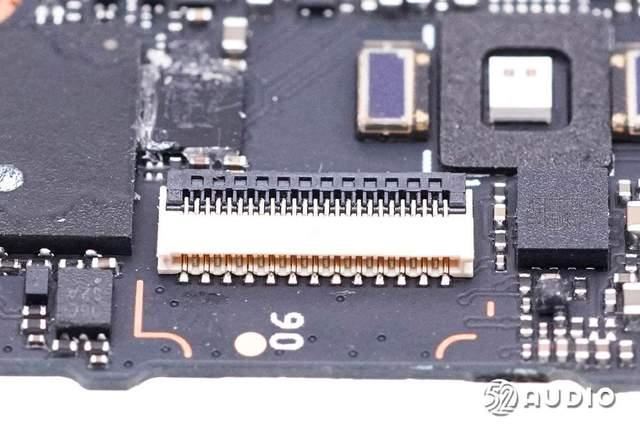

连接屏幕排线的ZIF连接器特写。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图43

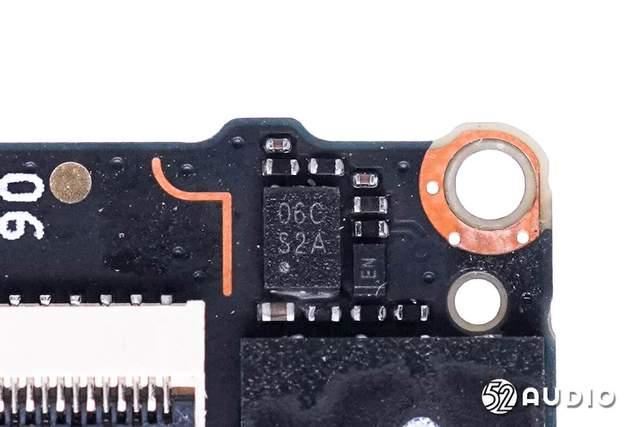

丝印06C S2A的IC。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图44

丝印信息被抹除的IC,推测为存储器。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图45

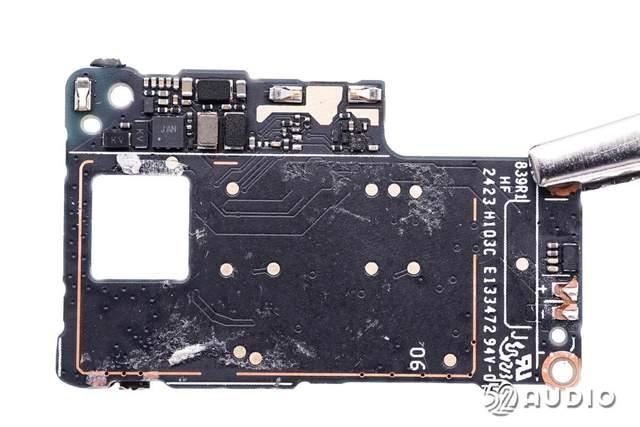

主板背面电路一览。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图46

连接中框蓝牙天线的金属弹片特写。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图47

上一页 1 2 3 45 下一页 阅读全文

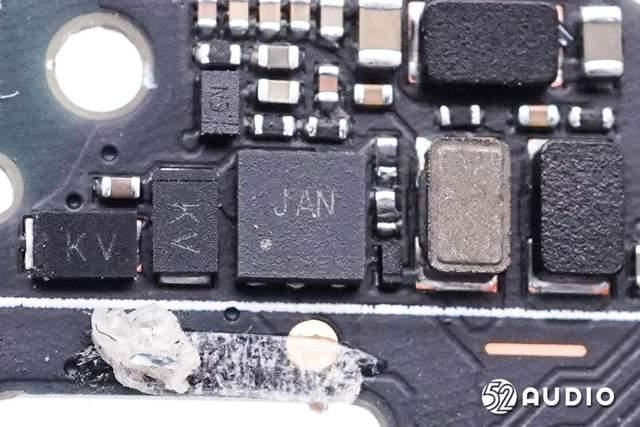

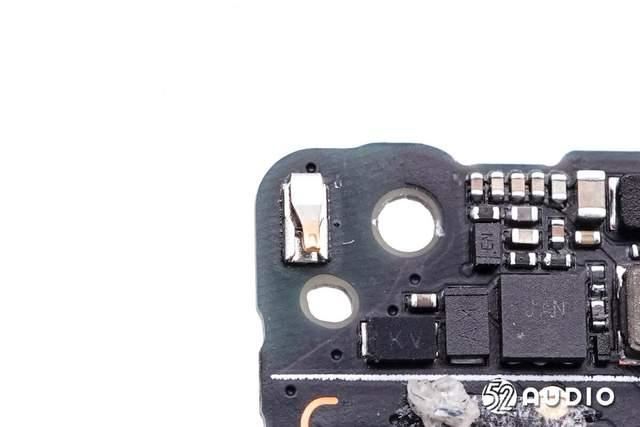

丝印JAN的IC。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图48

连接功能按键小板的金属弹片特写。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图49

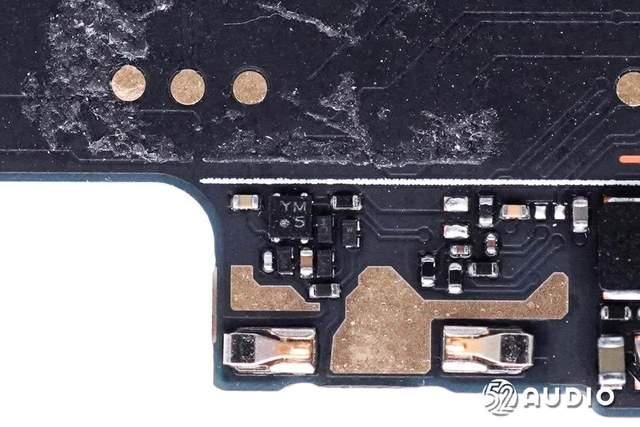

丝印YM5的IC。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图50

取掉手环屏幕。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图51

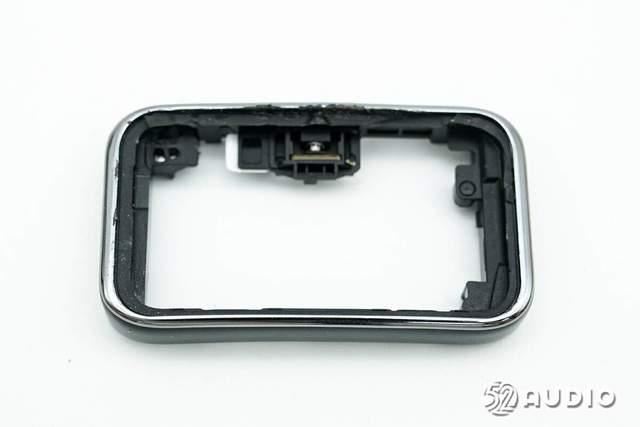

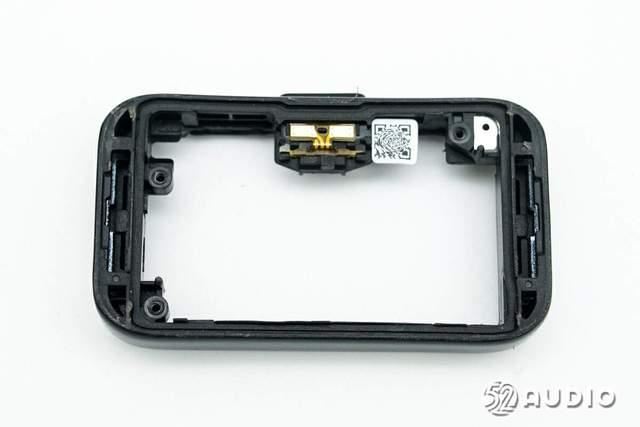

中框一侧结构一览,功能按键内侧设置有FPC小板。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图52

中框另外一侧结构一览,功能按键小板排线通过触点连接主板。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图53

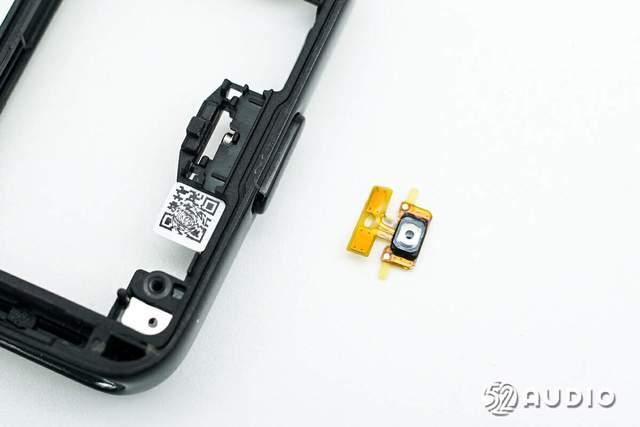

取出功能按键小板。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图54

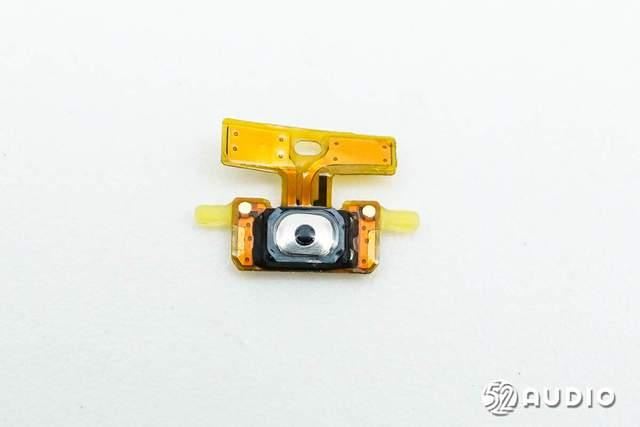

功能按键小板特写,设置有一颗微动按键。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图55

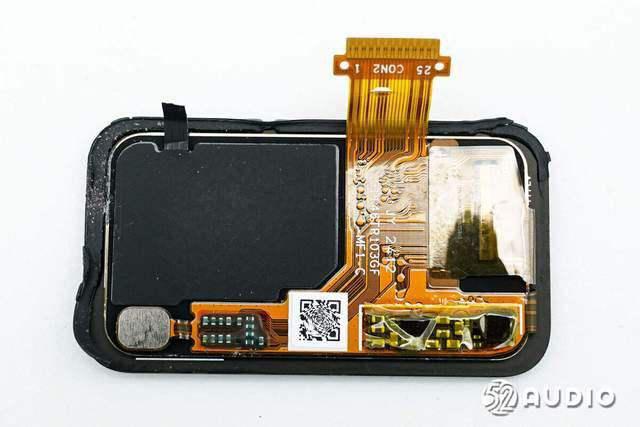

屏幕内侧电路一览。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图56

丝印5816的触控驱动芯片。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图57

SGMICRO圣邦微SGM38045是一颗专门为智能手环、智能手表等小尺寸AMOLED显示屏提供A VDD(数字接口电压)、ELVDD(电致发光正驱动电压)、ELVSS(电致发光负驱动电压)的无电感电源管理芯片。可由单节锂离子/聚合物电池或2.7V至4.8V范围内的直流电源供电。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图58

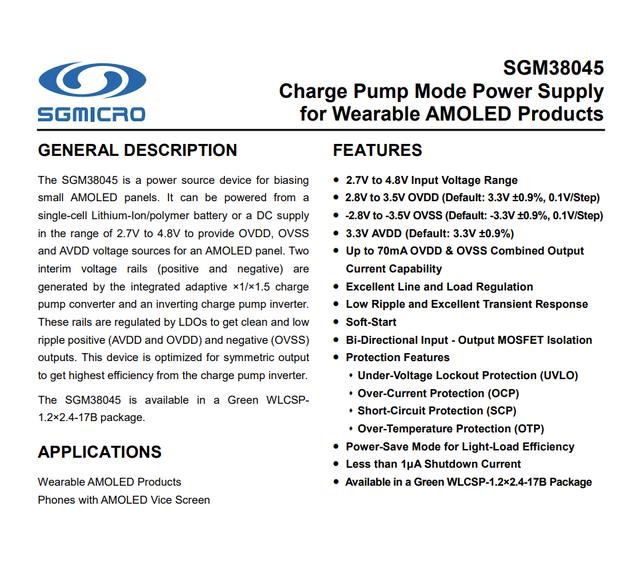

SGMICRO圣邦微SGM38045详细资料图。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图59

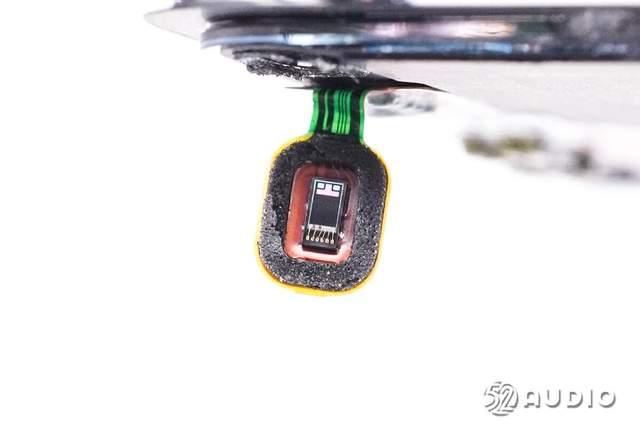

环境光传感器特写,用于检测环境亮度自动调节屏幕亮度。

HUAWEI华为手环9做工如何? 华为手环9拆解测评插图60

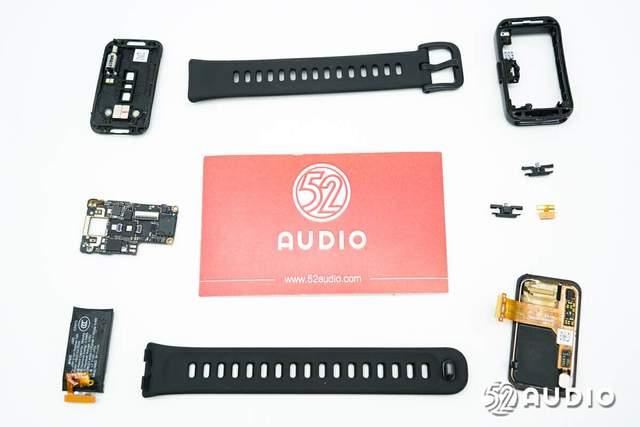

HUAWEI华为手环9拆解全家福。

三、总结

华为手环9在外观方面延续了上代的设计风格,同时进行了多项升级。星空黑配色主机边框通过喷烤及镭雕镀膜工艺打造,呈现高亮质感,顶部通过银色装饰,提升层次感。腕带升级为氟橡胶材质,质地柔软亲肤;针型表扣+卡扣的结合,佩戴更加美观,且表带不易滑脱。

内部主要配置方面,搭载了180mAh锂电池,采用了两组LED照射灯和光线接收感应器,用于采集用户健康数据;主控芯片为Ambiq Micro公司的Apollo3 Blue Plus (AMA3B)芯片,还采用了NXP恩智浦的NFC芯片,以及Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感等。
