HECATE是EDIFIER漫步者旗下专业电竞厂牌，旗下产品包括有线耳机、蓝牙耳机、2.4G无线耳机、音箱和鼠标键盘等，以极具未来感的设计风格，为电竞玩家提供高质量的游戏外设体验。HECATE G100是其在2024年推出的一款便携式蓝牙音箱，具有迷你的身材，透明赛博风外观，支持趣味磁吸玩法。
在功能配置上，漫步者HECATE G100磁吸蓝牙音响搭载了40MM全频单元，提供清晰音质；支持蓝牙5.3连接，支持音乐/游戏双模式，兼容手机、电脑、平板、switch等音源设备；续航方面，可支持最长6小时的音乐播放。下面就来看看这款产品的详细拆解报告吧~
一、漫步者HECATE G100磁吸蓝牙音响开箱

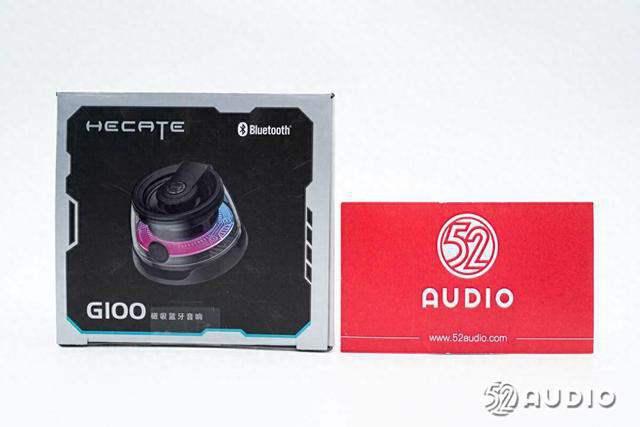

漫步者HECATE G100磁吸蓝牙音响包装盒采用了电竞风格设计，顶部展示有产品的外观，品牌LOGO和产品名称，以及蓝牙标志。
包装盒底部介绍了东莞市漫步者电竞科技有限公司的部分信息，以及产品的商标说明。
包装盒侧边图文介绍了产品特点：40mm全频单元、炫酷RGB灯效、磁吸设计、音乐/游戏双模式、边充边玩、随身携带。
包装盒另外一侧介绍有规格参数和包装内容。产品型号：EDF701009，蓝牙距离：约10米，喇叭单元：40mm动圈，噪声声级：≤25dB（A），喇叭阻抗：4Ω，蓝牙版本：V5.3，失真限制输出功率：3W，额定输入：5V-500mA，蓝牙协议：A2DP，A VRCP，额定声频率响应：250Hz-15KHz，续航时间：约6H。

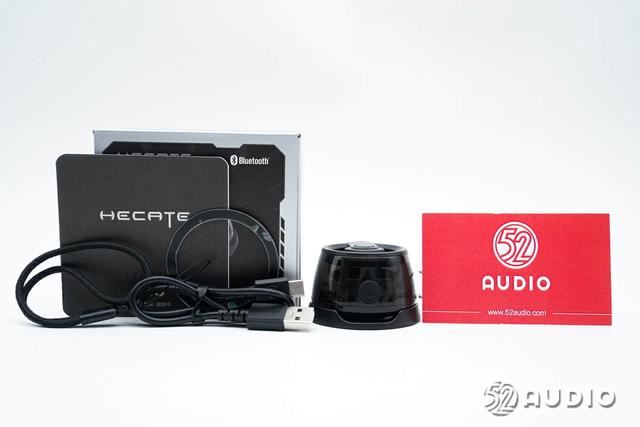

包装盒内部物品有音响、充电线、引磁片、挂绳、说明书和保修卡。

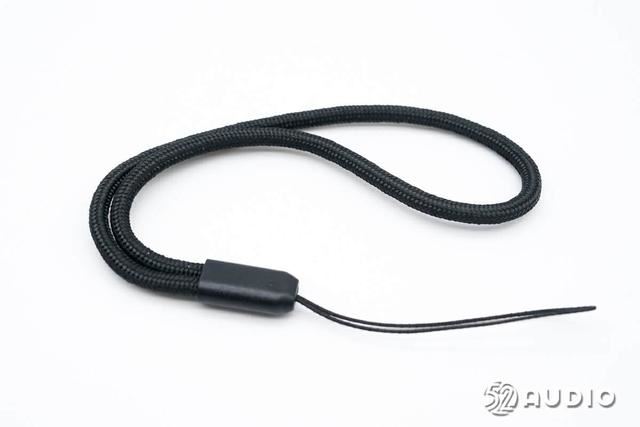

随机标配的音响便携挂绳。

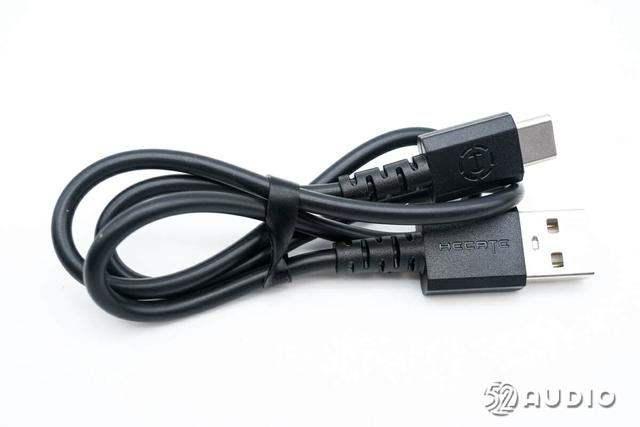

USB-A to Type-C充电线。
随机标配的引磁片，帮助音响固定在不可以吸附的物体上。
漫步者HECATE G100磁吸蓝牙音响外观呈现圆台造型，半透明外壳，正面设置有电源开关，同时用于蓝牙配对。

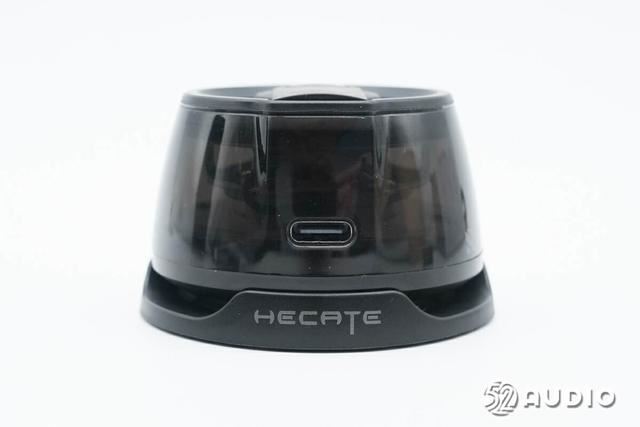

机身背面设置Type-C充电接口，底座上设计“HECATE”品牌LOGO。
上一页12 3 4 5 下一页 阅读全文

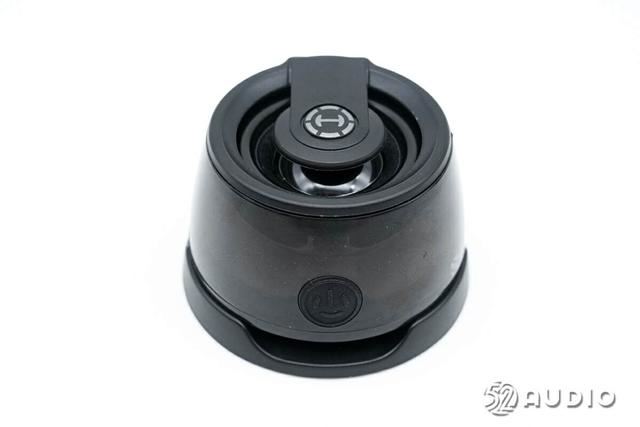

机身顶部设计有悬浮平台，下方设置扬声器，使声音更好地扩散。

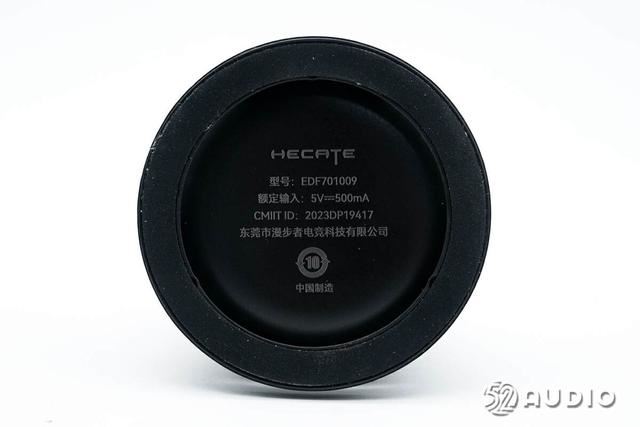

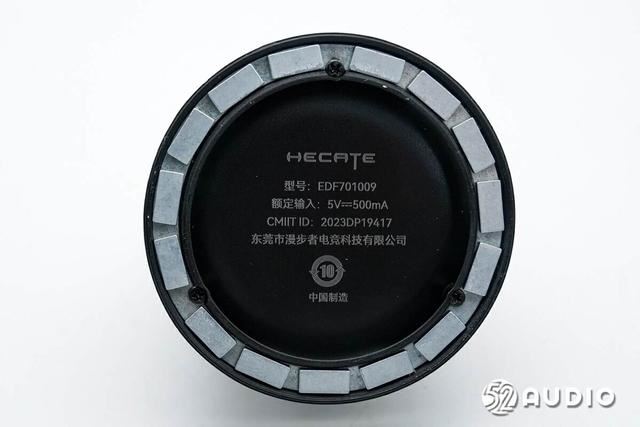

机身底部设计磁吸底座，设置有橡胶圈防护。底部印制产品信息，与外部包装盒一致。
漫步者HECATE G100磁吸蓝牙音响支持RGB幻彩灯效，搭配赛博风格设计，犹如能量反应堆。

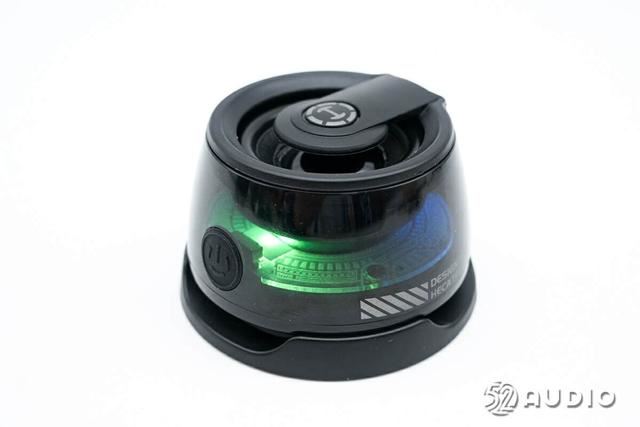

HECATE G100磁吸蓝牙音响蓝绿灯光效果展示。

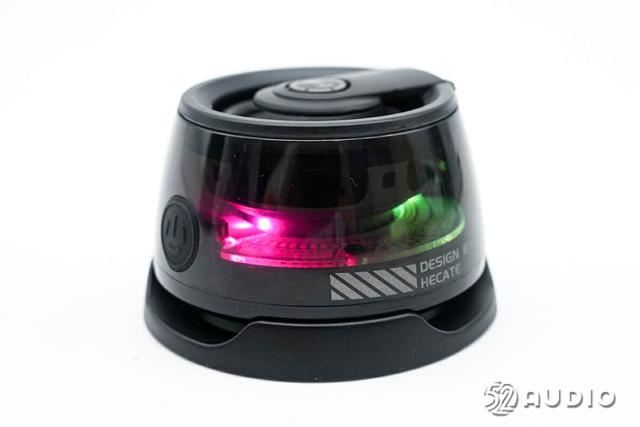

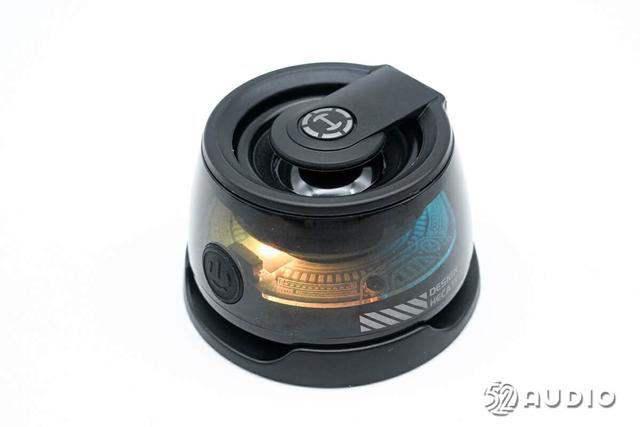

HECATE G100磁吸蓝牙音响红、绿灯光效果一览。

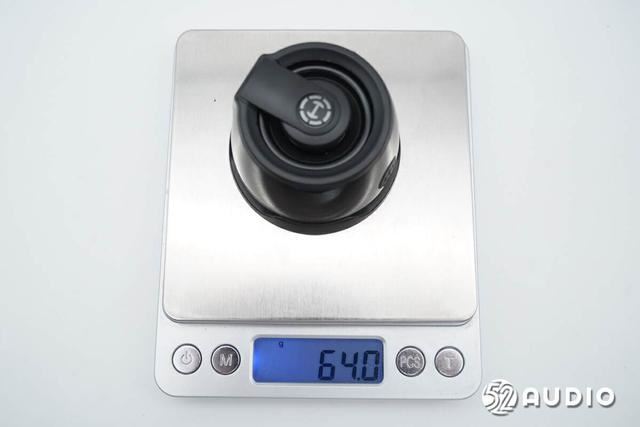

经我们实测，漫步者HECATE G100磁吸蓝牙音响重量约为64.0g，非常小巧轻盈。

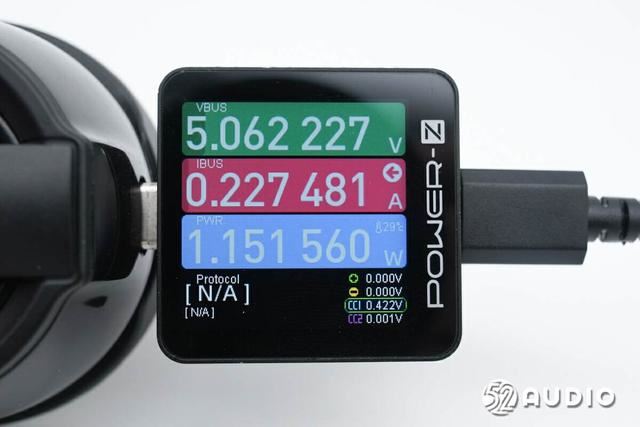

我们采用CHARGERLAB POWER-Z KM003C对漫步者HECATE G100磁吸蓝牙音响进行充电测试，输入功率约为1.15W。
二、漫步者HECATE G100磁吸蓝牙音响拆解
进入拆解部分，取掉机身底部的橡胶垫。

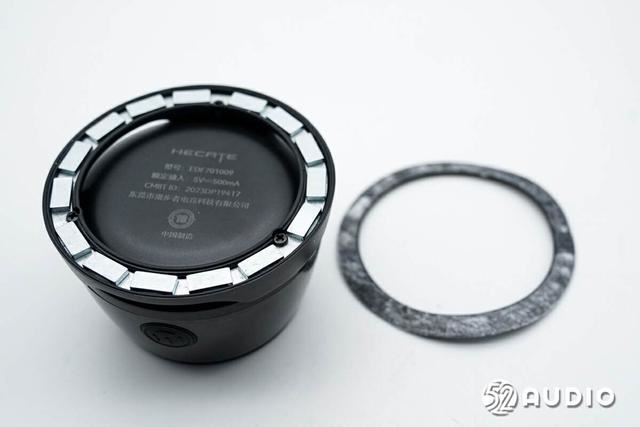

橡胶垫下方隐藏有螺丝，设置环形15颗磁铁，用于磁吸固定。

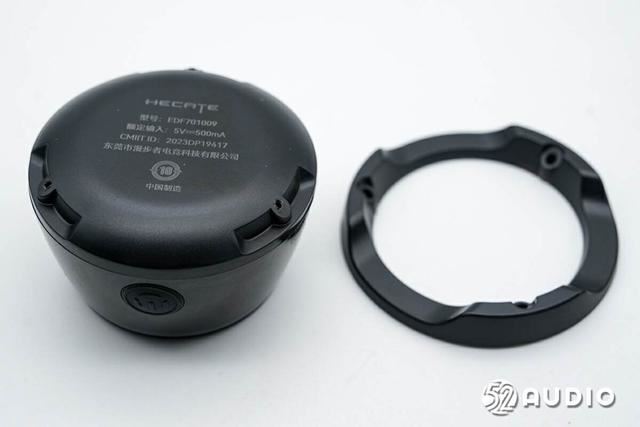

卸掉螺丝，取掉音响磁吸底座。
上一页 1 23 4 5 下一页 阅读全文
取掉音响底部盖板，盖板内侧通过螺丝固定主板单元。

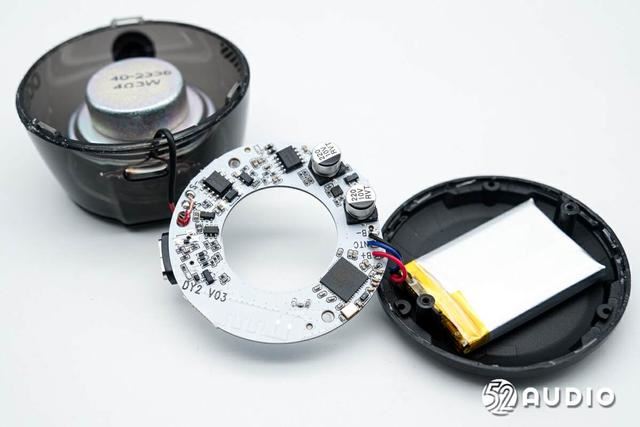

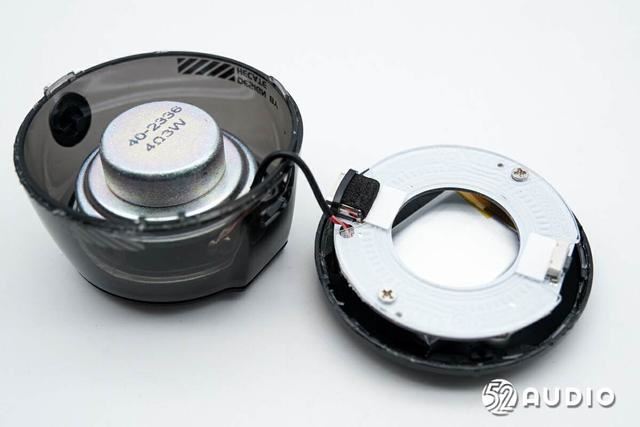

卸掉螺丝，取出主板，盖板内侧设置电池，导线与主板焊接。

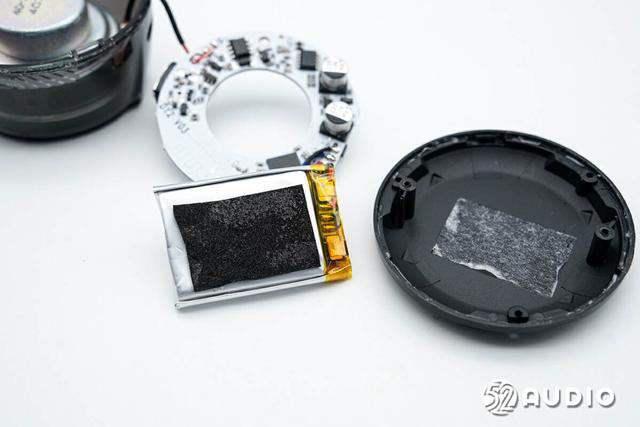

取出电池单元。

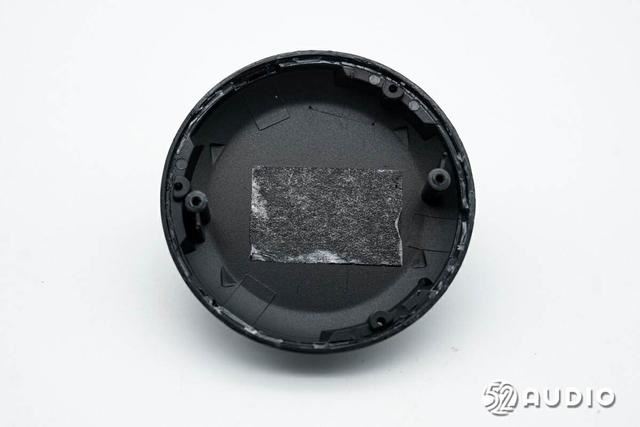

音响底部盖板内侧结构一览。

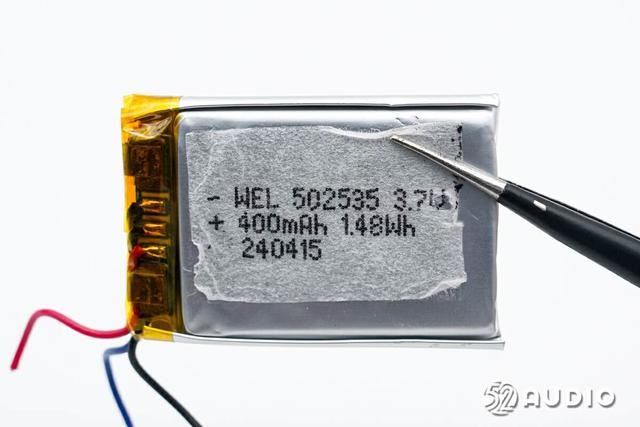

音响内置锂电池型号：WEL 502535，标称电压：3.7V，额定容量：400mAh 1.48Wh，生产日期：2024年4月15日，来自深圳市旭航诚电子有限公司。

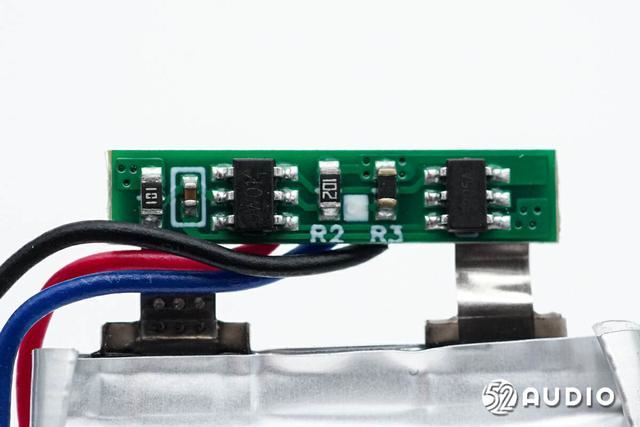

撕开绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

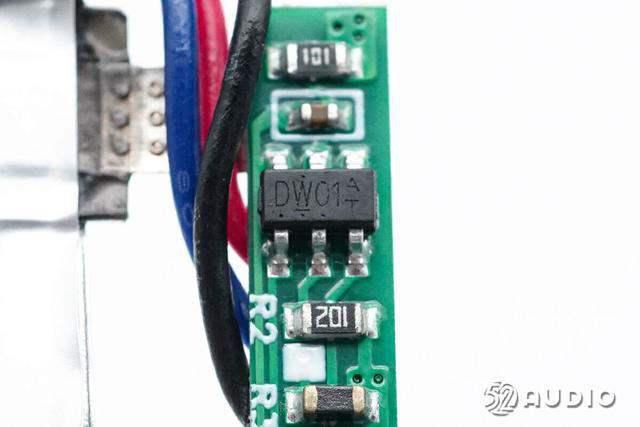

丝印DW01AT的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

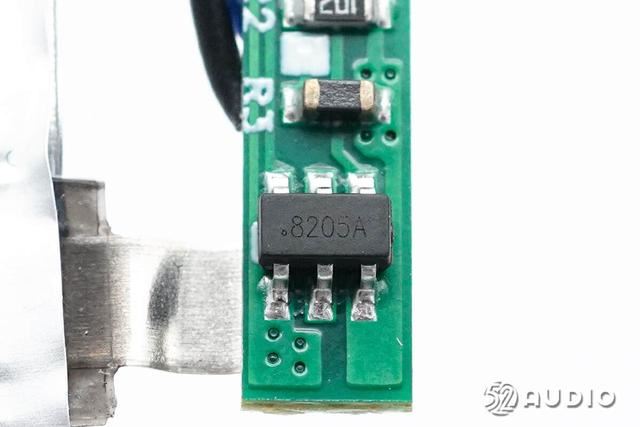

丝印8205A的MOS管。
音响主板一侧电路一览。
音响主板另外一侧设置有RGB炫彩灯的均光板。
上一页 1 2 34 5 下一页 阅读全文

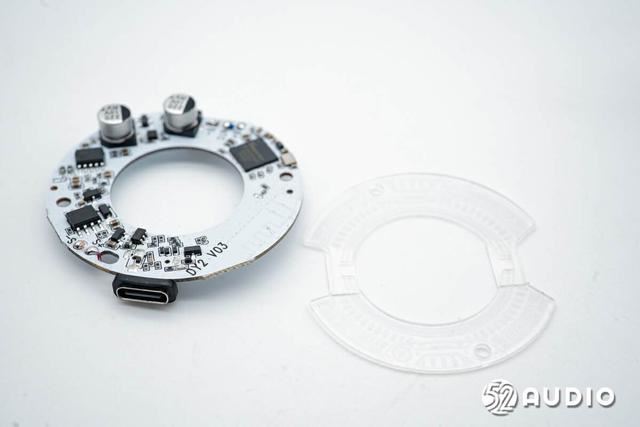

取掉主板上的均光板。
均光板上雕刻纹路，提升灯光氛围感。
主板另外一侧电路一览。
Vimicro中星微WS9623ADMFF蓝牙音频SoC，用于无线连接和音频数据处理。

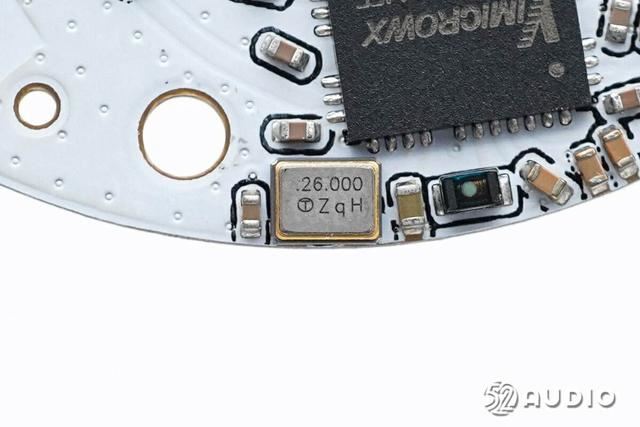

26.000MHz的晶振特写，为蓝牙芯片提供时钟。
为蓝牙芯片内部电路供电的精密绕线电感特写。

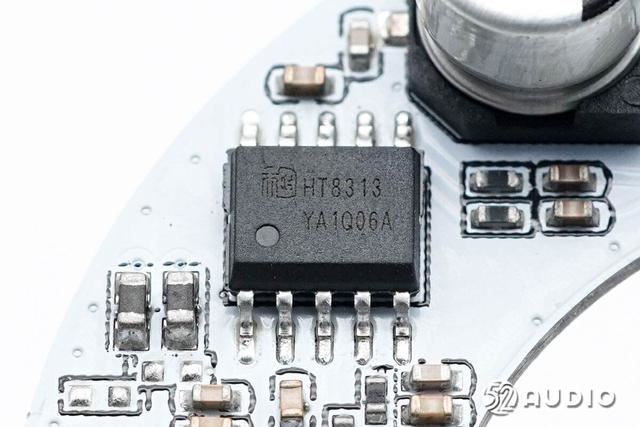

Heroic禾润HT8313 D类音频功率放大器，在VBAT=5V、THD+N=10%，4Ω负载条件下能连续输出5.5W功率。该D类功放的电源电压由内置的自适应电荷泵升压模块提供。该升压模块在低功率时不升压，可有效提升电池的播放时间。
HT8313支持防削顶失真（ACF）输出控制功能，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏；HT8313还具有AB类和D类的自由切换功能，集成免滤波器数字调制技术，集成输出端过流保护、片内过温保护和电源欠压异常保护等功能。

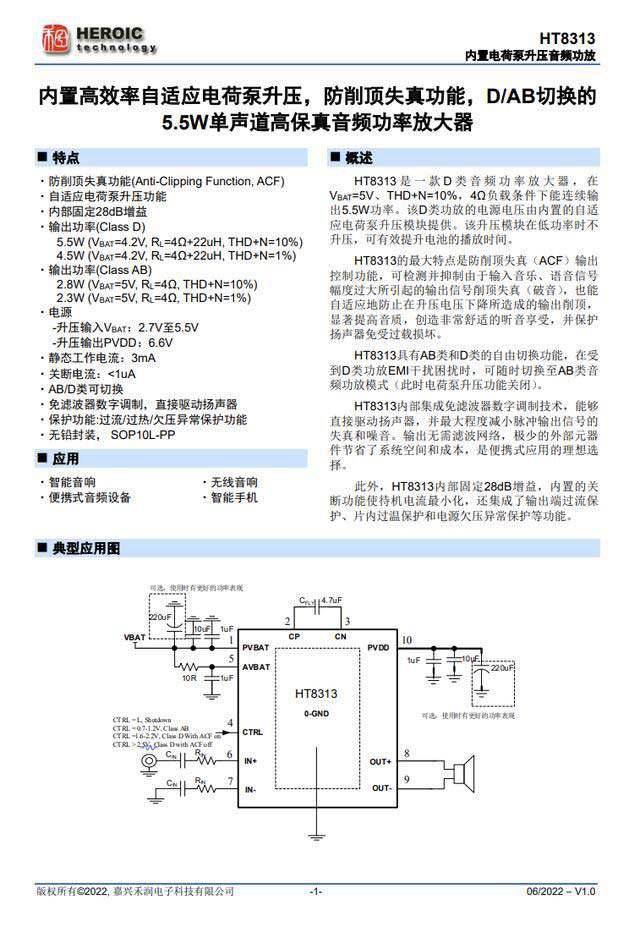

Heroic禾润HT8313详细资料图。

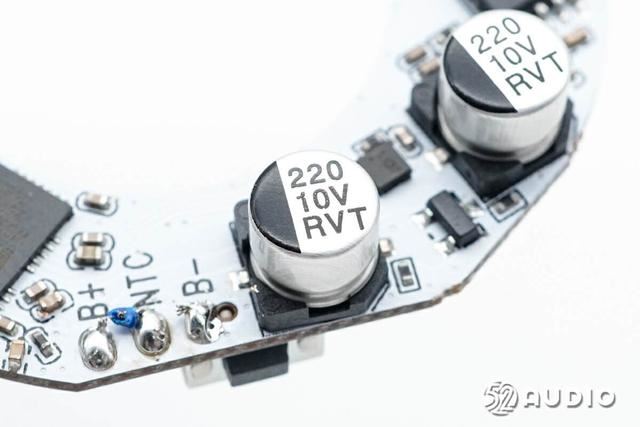

两颗220μF 10V耐压滤波电容特写。

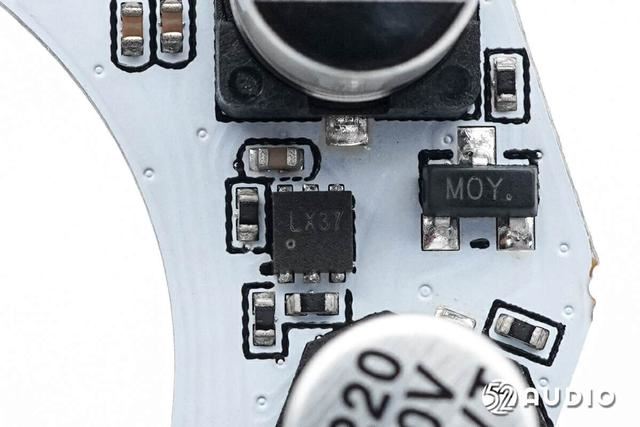

丝印LX37的IC。
上一页 1 2 3 45 下一页 阅读全文

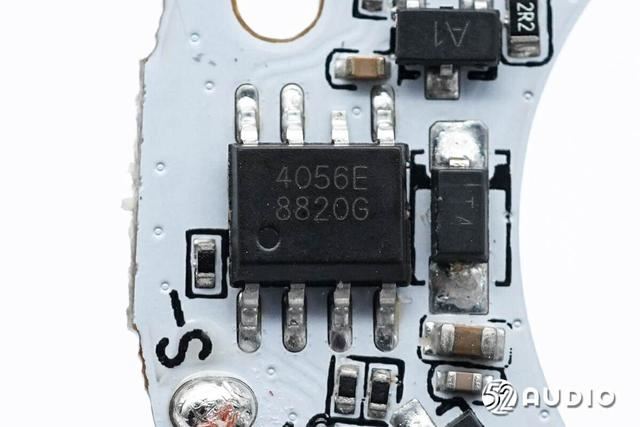

丝印4056E的锂电池充电芯片。

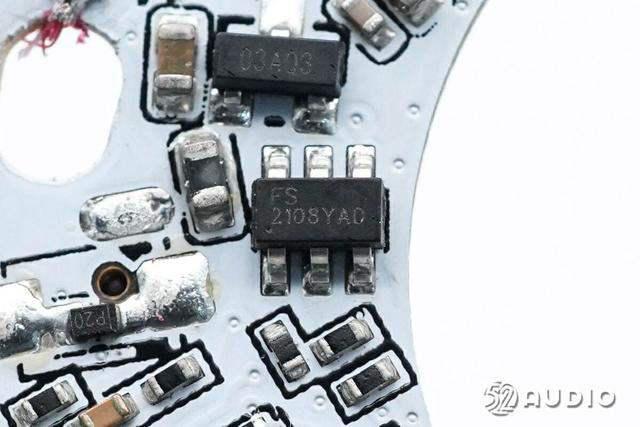

丝印FS 210SYAD的IC。

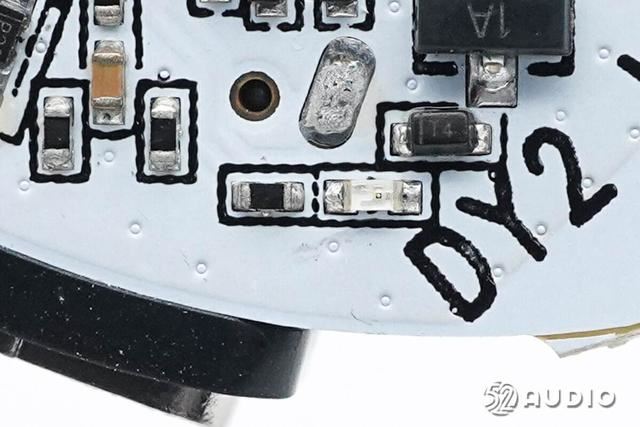

用于反馈充电状态的LED指示灯特写。

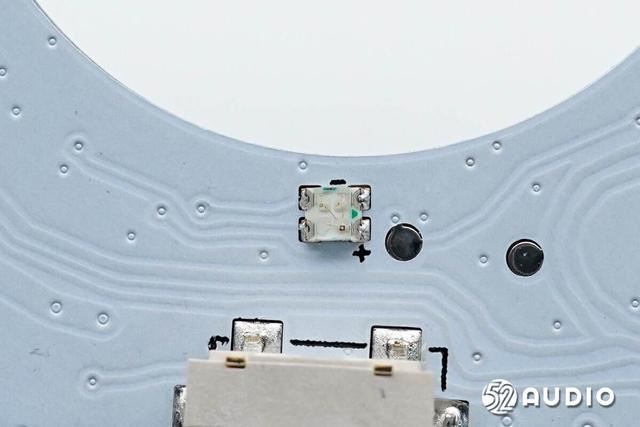

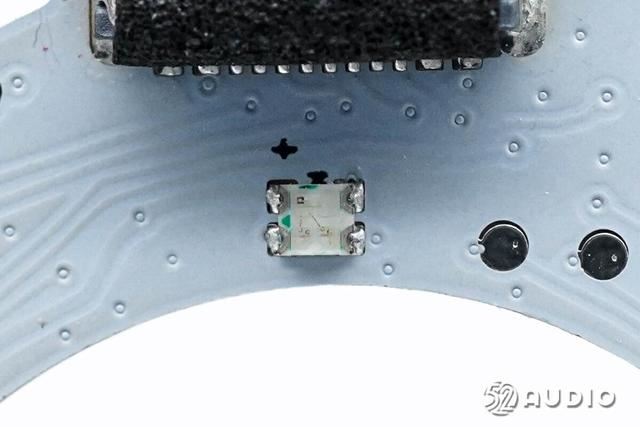

为RGB幻彩灯效提供光源的LED指示灯特写。

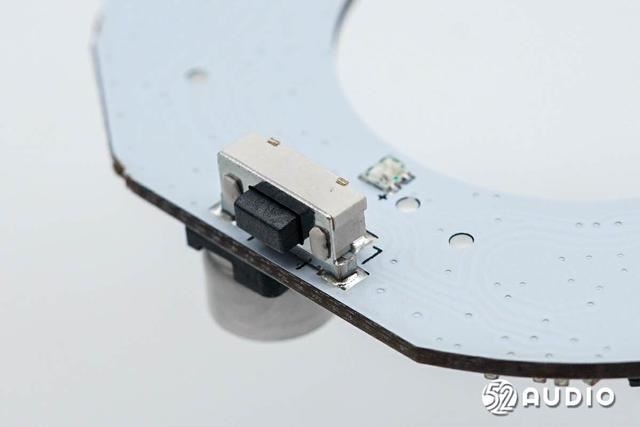

电源开关的功能按键特写，长按进行蓝牙配对。
另外一颗为RGB幻彩灯效提供光源的LED指示灯。

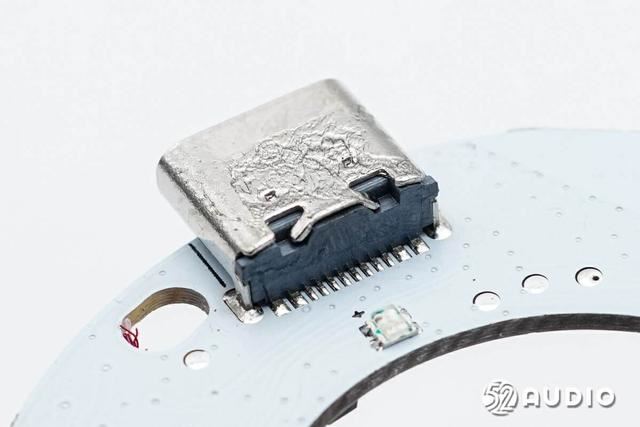

Type-C充电母座特写。

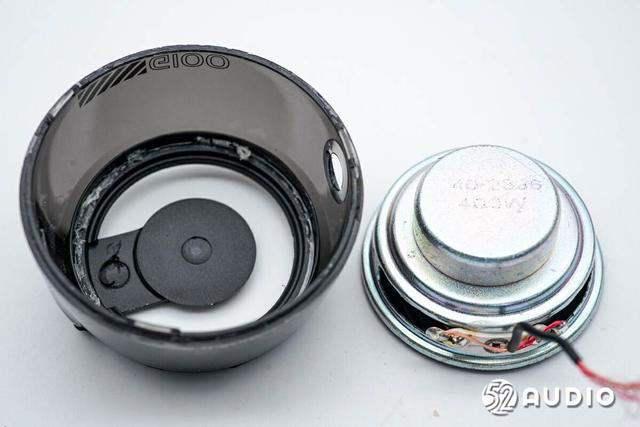

取出腔体内部的扬声器单元。
腔体底部结构一览。

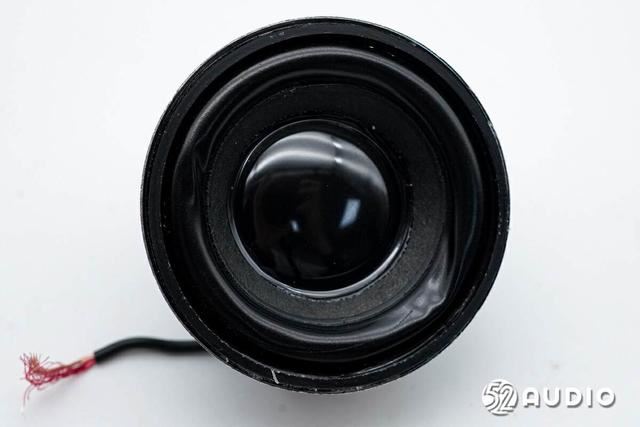

音响扬声器正面振膜特写。

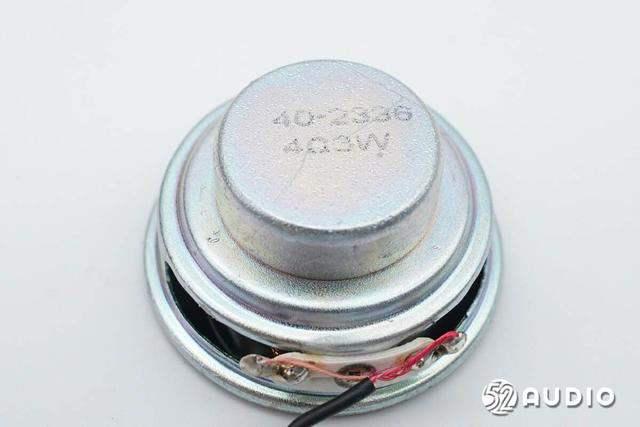

扬声器背面特写，丝印参数信息，阻抗：4Ω，功率：3W。

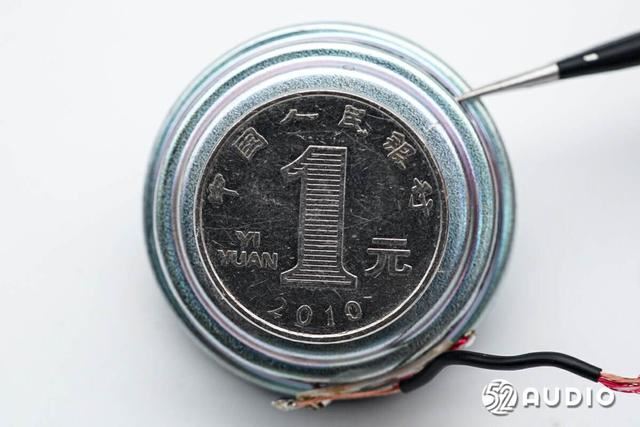

扬声器与一元硬币大小对比。

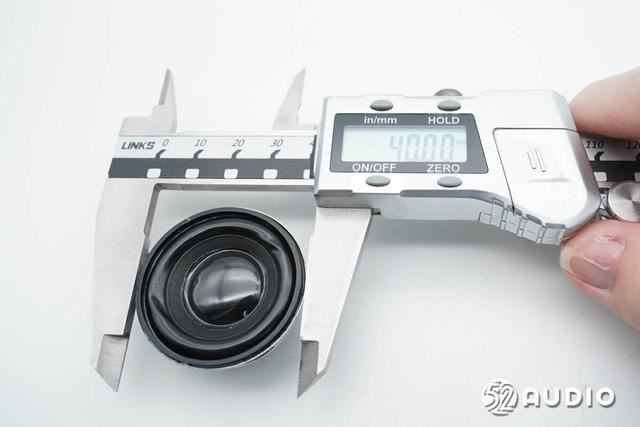

经我们实测，扬声器直径约为40mm。

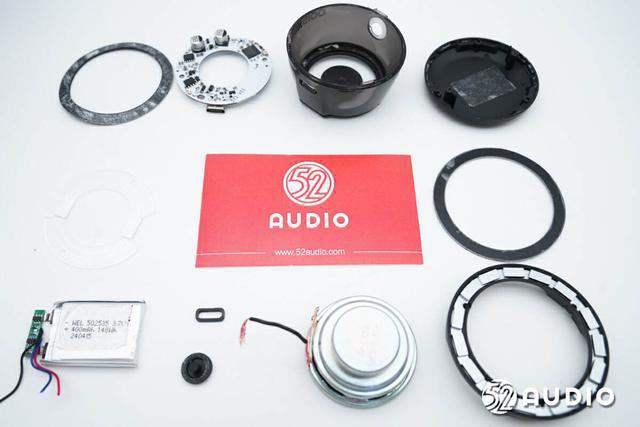

漫步者HECATE G100磁吸蓝牙音响拆解全家福。
三、总结
漫步者HECATE G100磁吸蓝牙音响在外观方面，体积小巧迷你轻便，无论是握持，还是搭配挂绳都非常便携。机身还设计有磁吸底座，可以吸附在物体上使用；搭配支持磁吸的手机，在提供更洪亮声音的同时，还可以当做支架使用。另外，还设计有RGB幻彩灯效，提升音乐氛围。
内部配置方面，搭载了40mm动圈喇叭，输出功率3W，配备Heroic禾润HT8313 D类音频功率放大器；内置WEL旭航诚400mAh锂电池，配备有电路保护板负责充放电保护，采用了4056E的锂电池充电芯片为其充电；主控芯片为Vimicro中星微WS9623ADMFF蓝牙音频SoC。
