在华为的智能穿戴家族中，HUAWEI WATCH FIT系列主打时尚潮流设计，轻薄舒适佩戴，同时集健康监测、运动指导、便捷支付和生活助手于一体，非常适合追求健康生活方式和便捷体验的年轻用户。
最新一代HUAWEI WATCH FIT 3搭载1.82”AMOLED焕彩屏，支持347 PPI，60Hz刷新率，1500nits最大亮度，提供清晰色彩显示；采用铝合金表壳，新增旋转表冠，质感极大提升；同时通过阶梯式设计，使观感更加轻薄；还配备有星云粉、原野绿、幻夜黑、月光白、苍穹灰、珍珠白6款时尚配色，氟橡胶、尼龙编织、真皮材质三种腕带，可以随心搭配。
在运动健康监测方面，华为WATCH FIT 3搭载全新的减脂塑形功能，能够准确计算每日卡路里消耗，提供更加科学的减脂；内置独立GPS，支持100+种运动模式，6种日常运动模式自动识别；搭载华为TruSeen 5.5体征监测，心率、血氧监测更准确；搭载华为TruSleep 4.0科学睡眠，全面监控睡眠数据；还支持女性健康管理，压力检测等。
华为WATCH FIT 3还支持多种智慧生活功能，包括蓝牙通话，日程、久坐、来电、信息提醒，独立音乐播放，远程控制拍照，多功能NFC，以及多种第三方应用下载使用等。续航方面，最长使用可达10天，常规使用场景可达7天。下面就来看看这款产品的详细拆解报告吧~
一、HUAWEI华为WATCH FIT 3智能手表开箱
华为WATCH FIT 3包装盒延续了家族式的简约设计风格，正面展示有对应配色的产品外观，品牌LOGO和产品名称，以及Harmony OS系统标志。

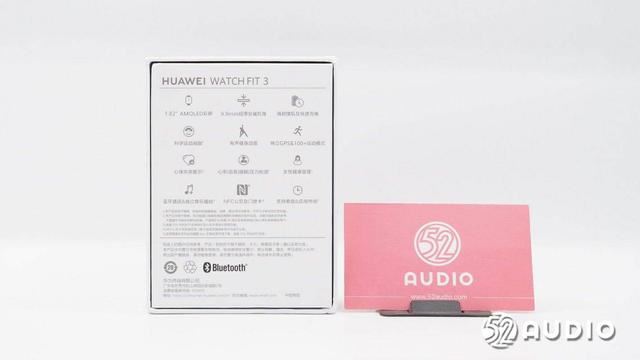

包装盒背面图文介绍了产品的详细功能特点：1.82" AMOLED彩屏、9.9mm超薄机身、强劲续航及快速充电、科学运动减脂、有声健身动画、独立GPS&100+运动模式、心律失常提示、心率/血氧/睡眠/压力检测、女性健康管理、蓝牙通话/独立音乐播放、NFC公交及门禁卡、支持表盘&应用市场。

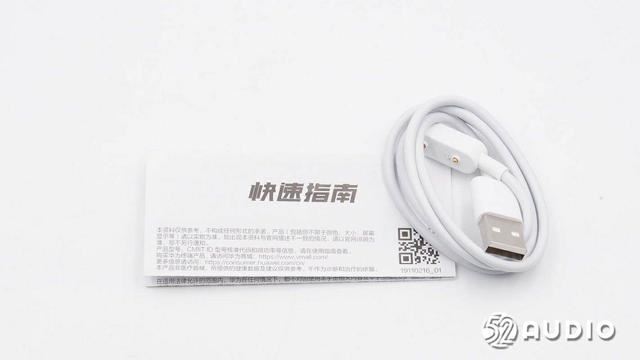

包装盒内部配件包括充电线和快速指南。

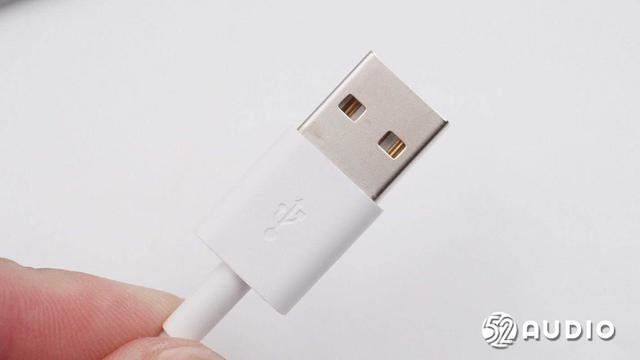

充电线一端采用USB-A接口连接充电器。

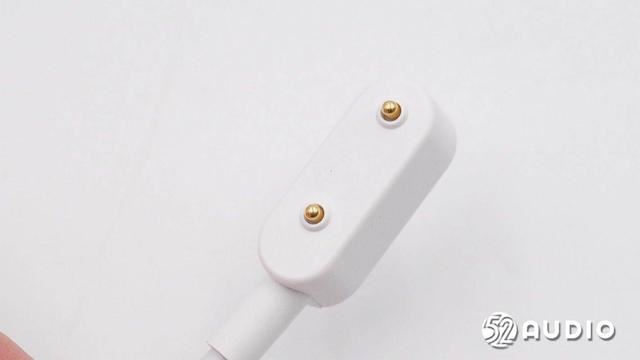

另外一端采用双针磁吸接口连接手表。

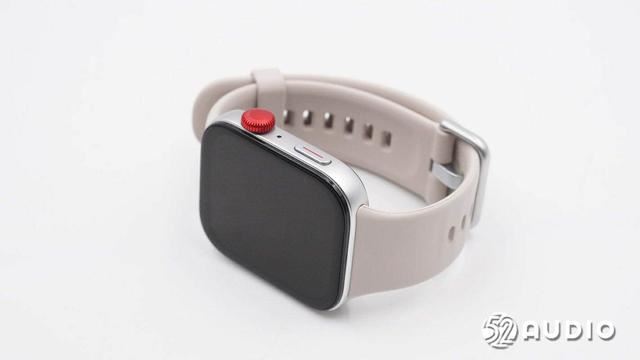

HUAWEI WATCH FIT 3整体外观一览，采用了方形表盘设计，搭配氟橡胶表带，体积轻盈，佩戴舒适。表带与表盘采用了快拆结构衔接，能够便捷更换。
表带采用了金属卡针固定。

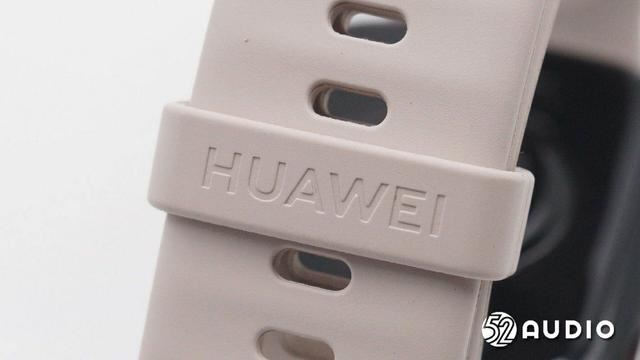

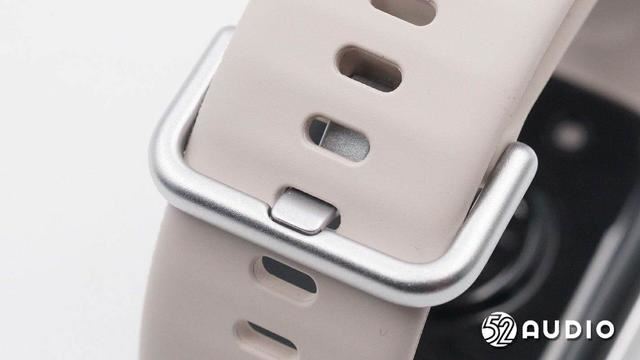

表带箍上设计有“HUAWEI”品牌LOGO。

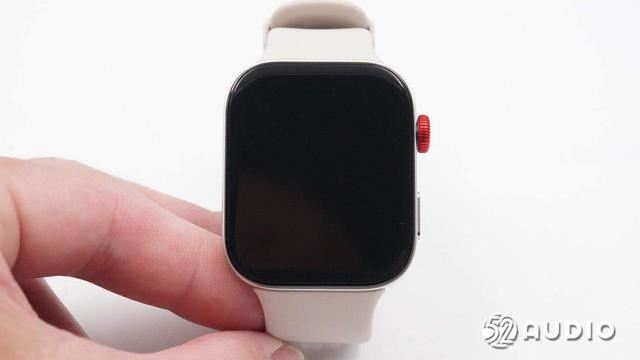

表盘正面搭载1.82”AMOLED焕彩屏，屏占比77.4%，支持347 PPI，60Hz刷新率，1500nits峰值亮度，显示清晰细腻，操控流畅。

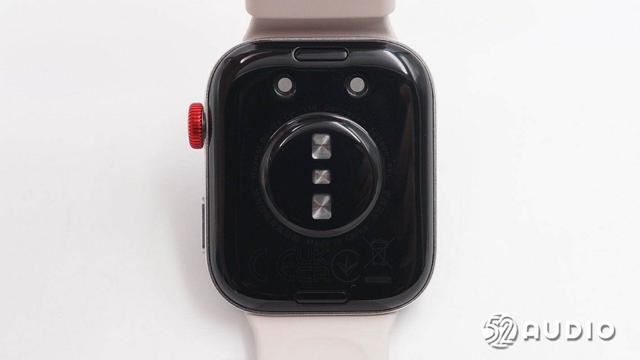

表盘背面外观一览，采用了光滑圆润的类陶瓷质感，中心健康监测模组凸起，更好地贴合皮肤。
健康监测传感器模组开窗特写。
上一页12 3 4 5 6 7 下一页 阅读全文

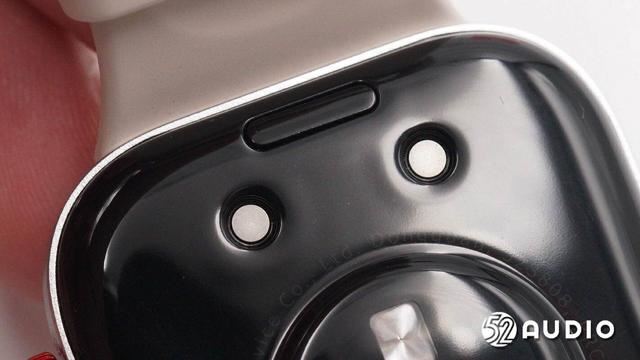

手表充电触点特写。
快拆按钮特写，按压即可轻松拆卸表带。

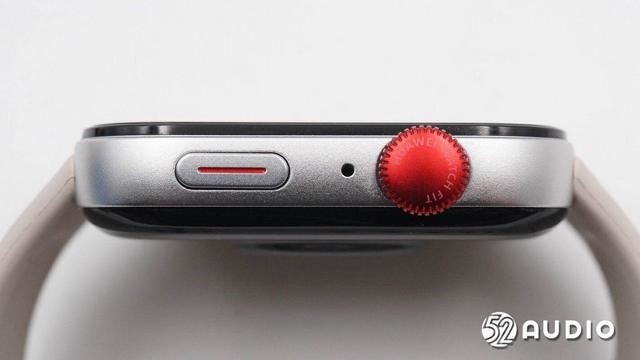

表盘中框采用了铝合金材质，磨砂质感。右侧设置有快捷按键，新增金属旋转表冠，用于缩放图标、滑动菜单、调节音量、多任务切换等功能控制。中间是麦克风拾音孔。

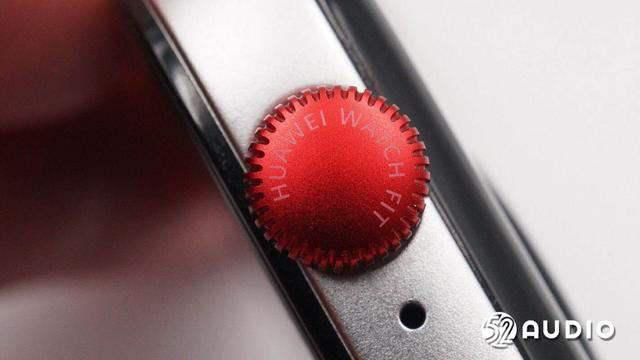

旋转表冠背面特写，雕刻有产品名称，红色配色，画龙点睛，非常瞩目。

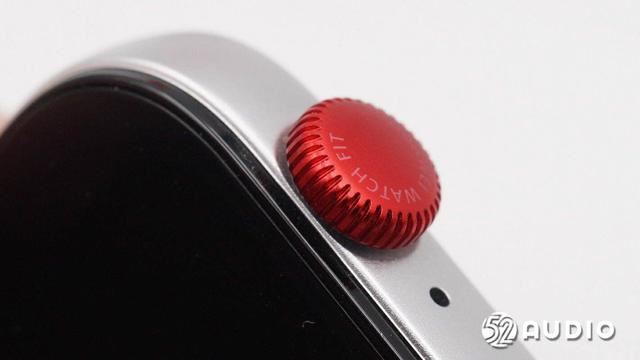

旋转表冠侧边特写，齿状纹理，做工精致，提升操控时的摩擦力。

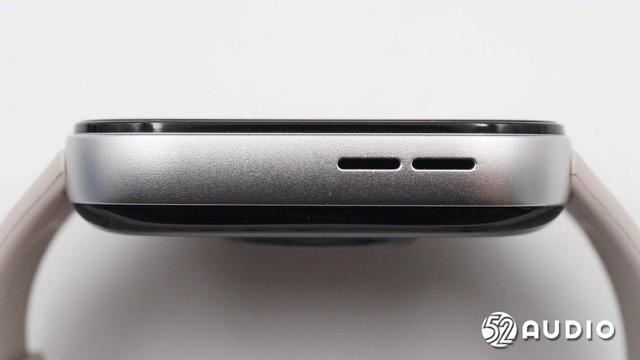

表盘左侧设置扬声器出音孔。

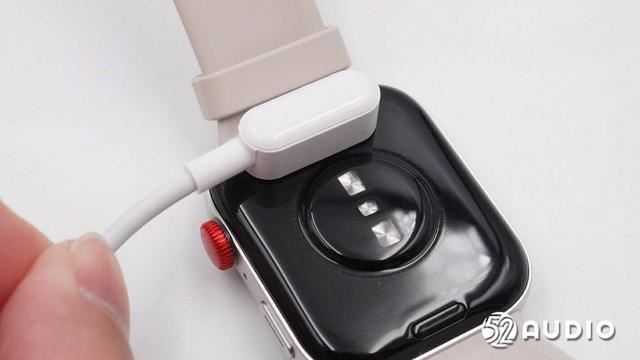

华为WATCH FIT 3智能手表充电状态一览。

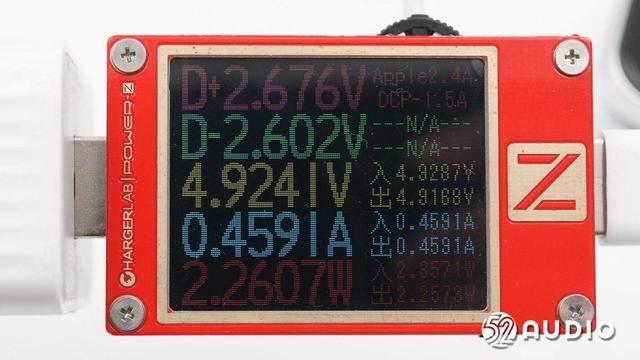

智研所采用ChargerLAB POWER-Z KT002便携式电源测试仪对HUAWEI华为WATCH FIT 3智能手表进行充电测试，输入功率约为2.26W。

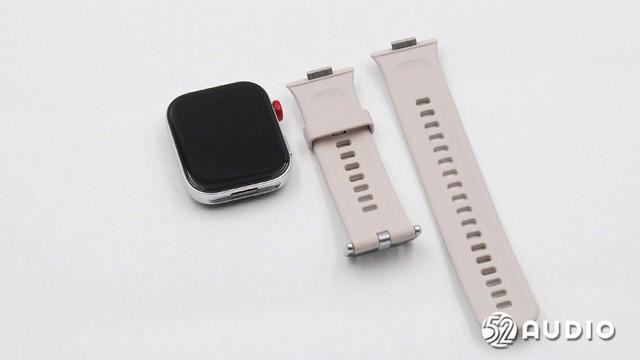

按压快拆键，取掉表带。

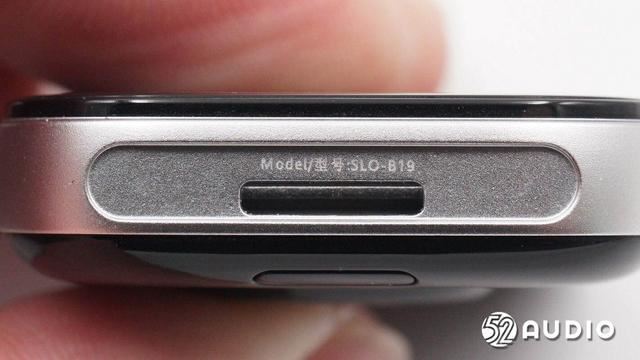

表盘一端固定表带的金属结构特写，雕刻有型号信息“SLO-B19”。
上一页 1 23 4 5 6 7 下一页 阅读全文

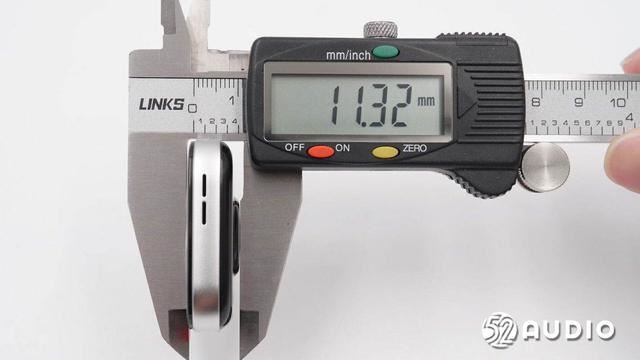

经我们实测，HUAWEI华为WATCH FIT 3智能手表最厚位置厚度约为11.32mm。

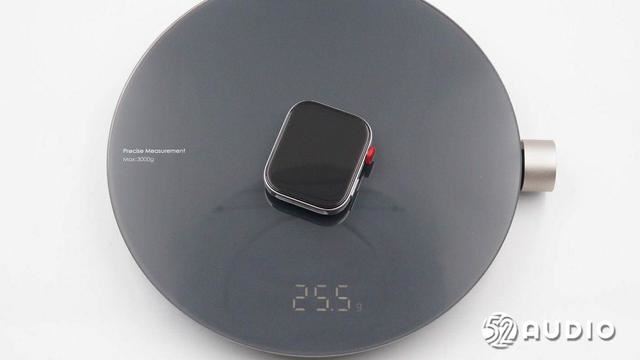

经我们实测，表盘重量仅为25.5g，非常轻盈。

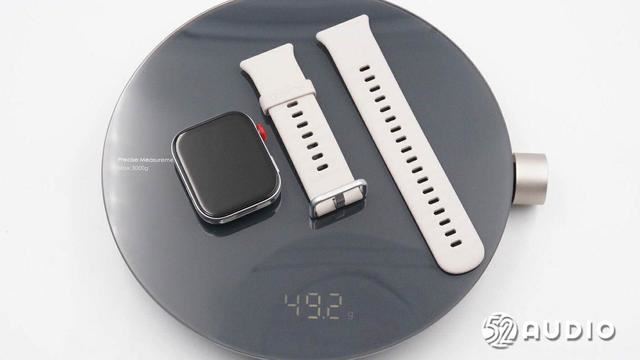

表盘搭配氟橡胶表带重量约为49.2g。
二、HUAWEI华为WATCH FIT 3智能手表拆解
进入拆解部分，取掉表盘背部盖板。

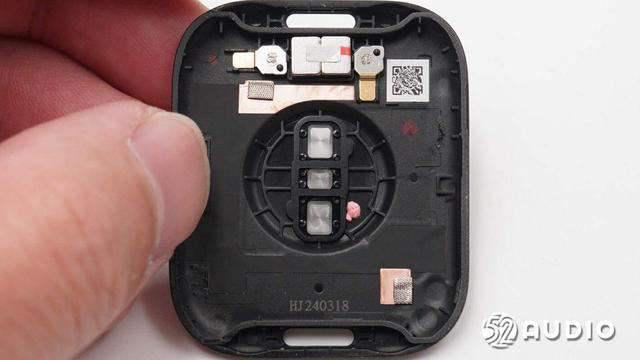

盖板内侧结构一览。

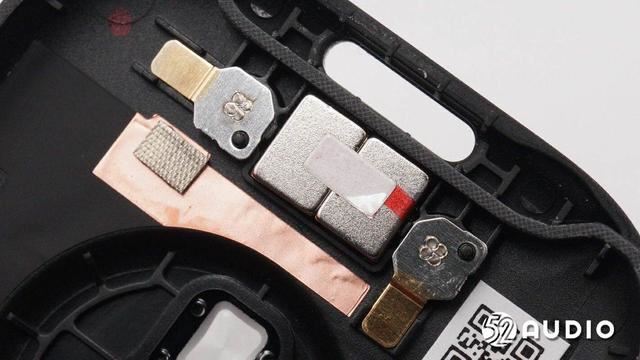

为手表充电的金属触点连接器内侧结构一览，中间设置有磁铁用于定位和吸附固定。下方铜箔用于佩戴检测。

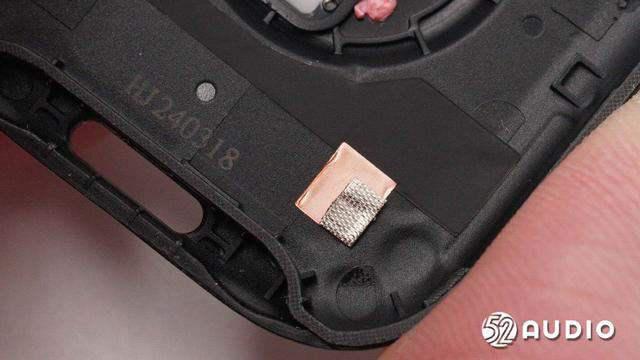

另外一处佩戴检测铜箔特写。

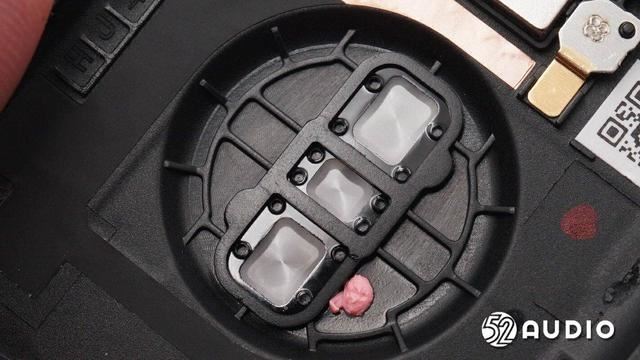

将康检测传感器开窗内侧特写，采用了菲涅尔透镜。

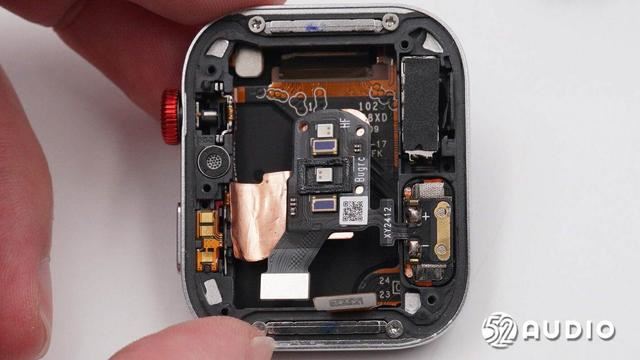

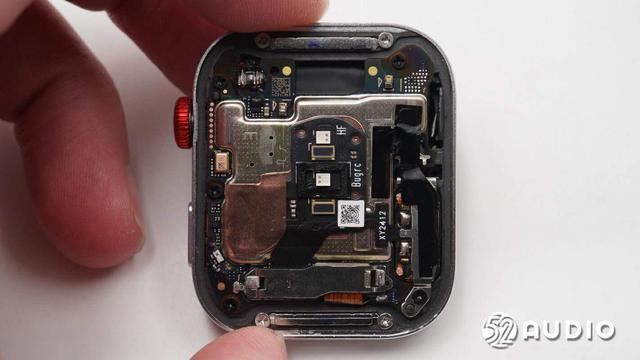

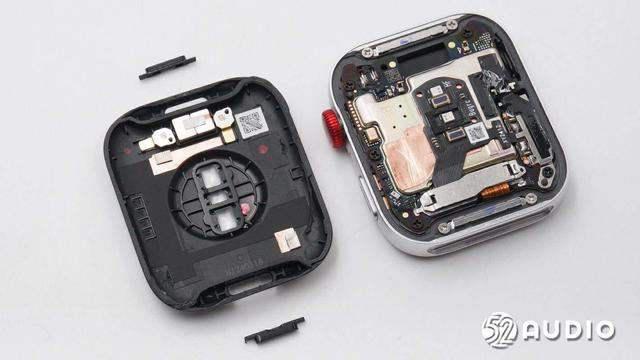

腔体内部结构一览，主板通过螺丝固定，通过大面积屏蔽罩防护。主板上固定健康监测传感器模组的小板。

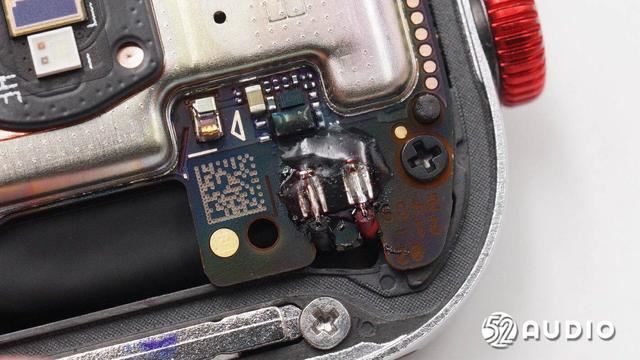

主板下方固定电池，导线与主板焊接。
上一页 1 2 34 5 6 7 下一页 阅读全文

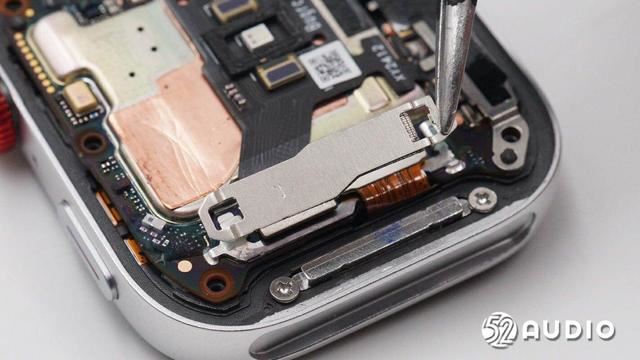

卸掉螺丝，取掉固定屏幕排线的金属压板。

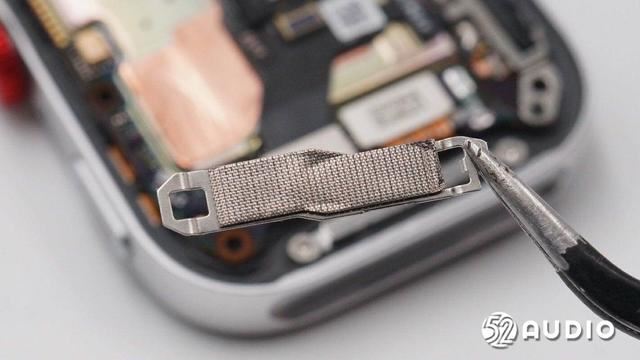

金属压板内侧设置导电海绵固定和接地。

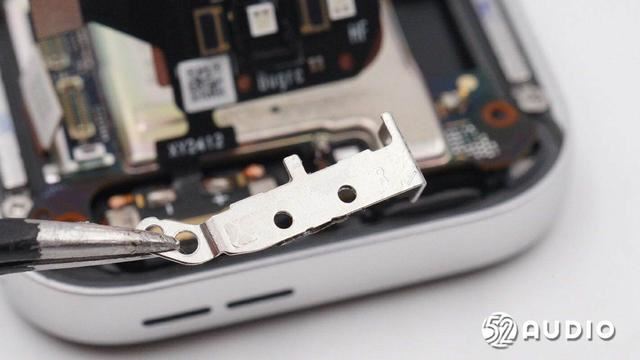

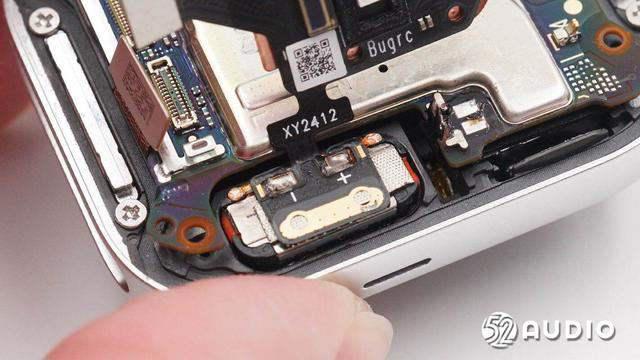

取掉另外一侧固定扬声器的金属压板。
扬声器单元结构一览，与排线焊接连接。

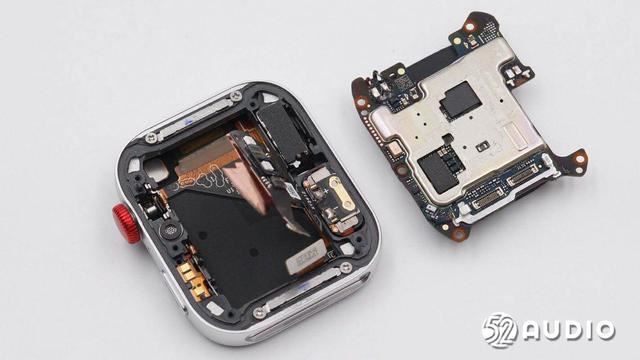

卸掉螺丝，取出主板单元。

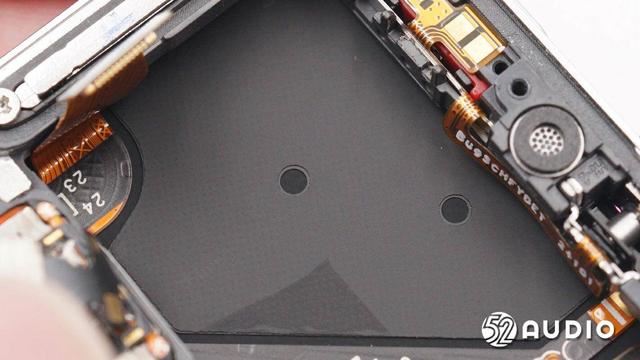

腔体内部剩余元器件结构一览。

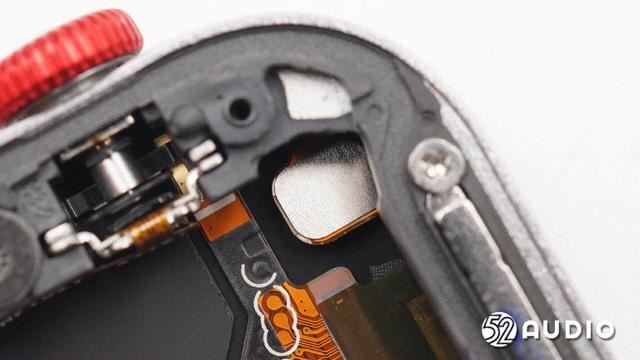

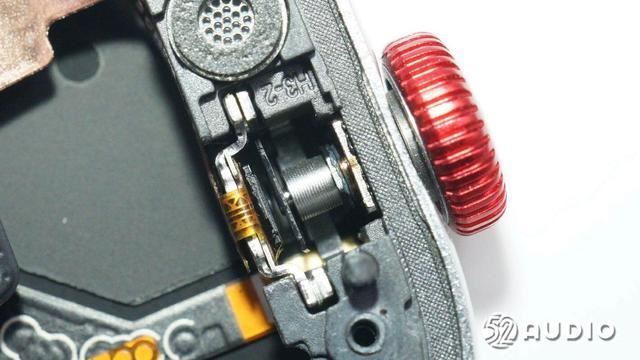

旋转表冠内侧结构一览，设置有一颗微动按键。

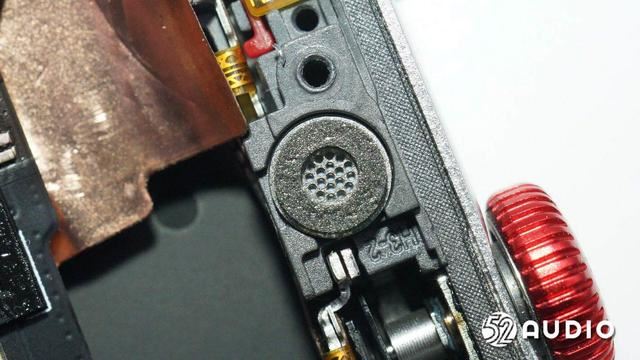

麦克风拾音孔结构一览。

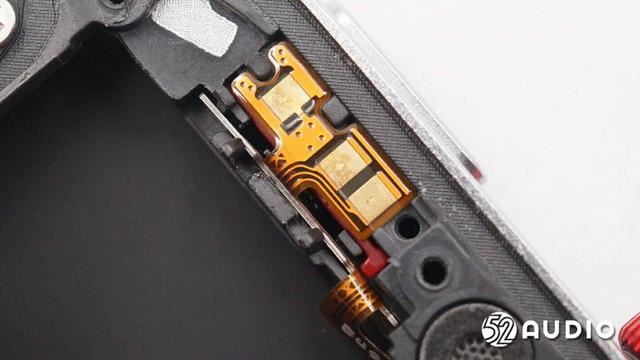

快捷按键内侧结构一览，排线露铜连接主板。

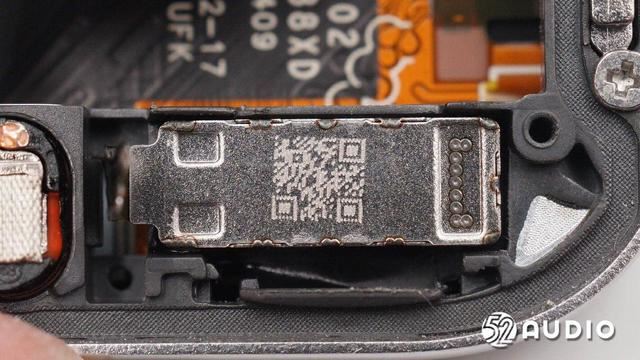

手表线性振动马达特写。
上一页 1 2 3 45 6 7 下一页 阅读全文
手表内置扬声器特写，用于蓝牙通话、语音提醒等功能。

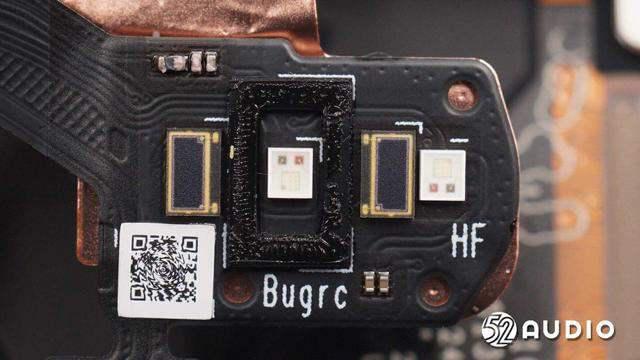

健康监测传感器特写，包括两组LED照射灯和两个光线接收感应器。
屏幕内侧环境光传感器结构一览。

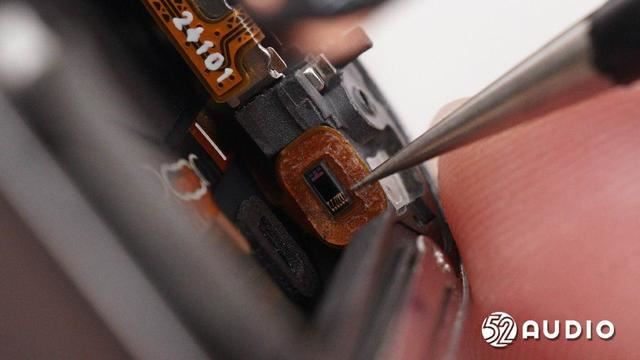

环境光传感器特写，用于检测环境亮度自动调节屏幕亮度。
屏幕内侧排线电路一览。
屏幕内侧贴有大面积散热贴纸，提升散热性能。

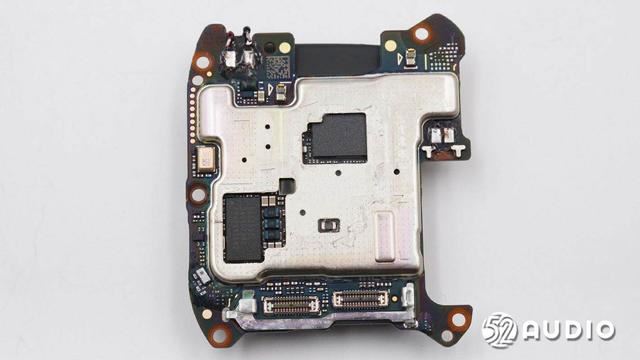

手表主板正面通过大面积屏蔽罩防护。

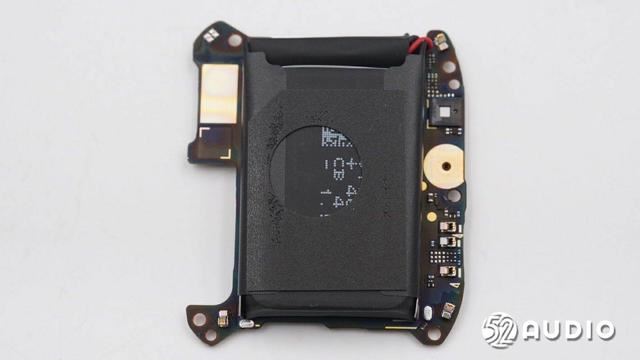

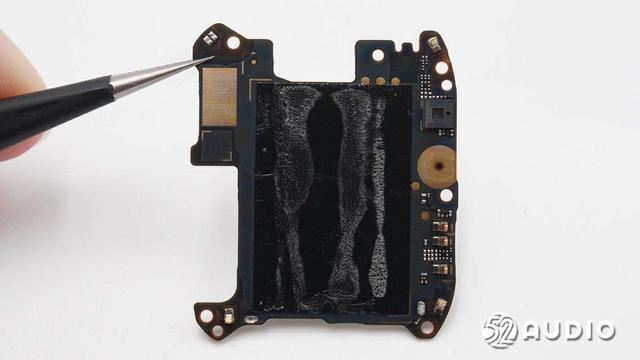

主板背面固定电池单元。

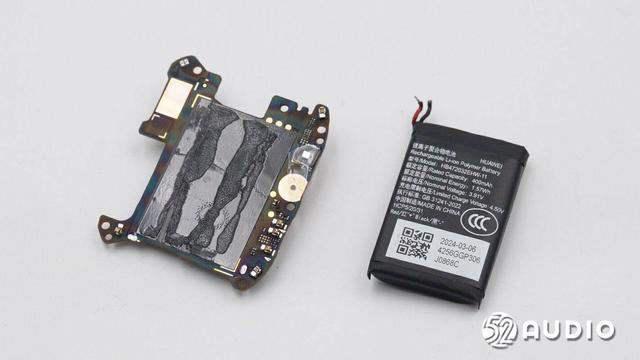

分离主板和电池。

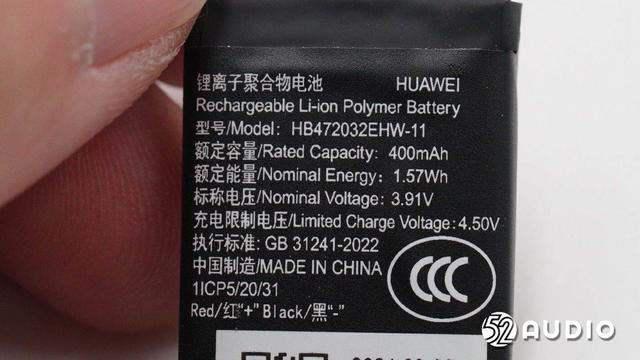

手表内置锂聚合物电池，型号：HB472032EHW-11，额定容量：400mAh/1.57Wh，额定电压：3.91V，充电限制电压：4.50V，中国制造。
上一页 1 2 3 4 56 7 下一页 阅读全文

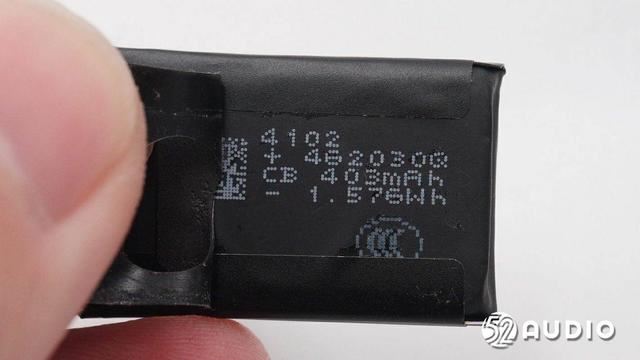

内部电芯上丝印信息一览。

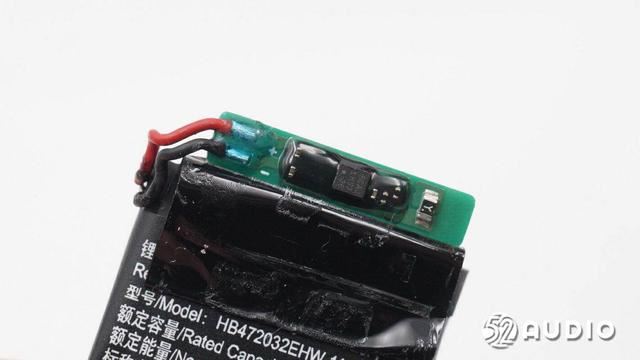

电池保护板电路一览，导线和元器件均打胶防护。

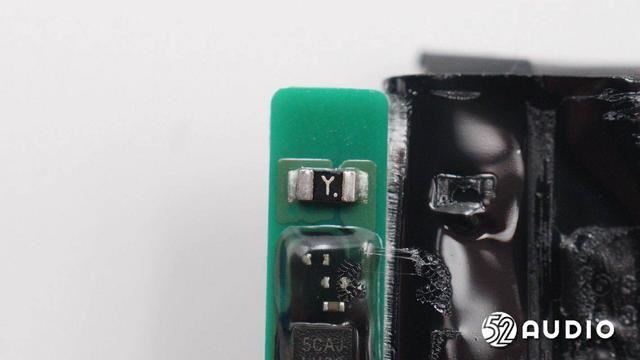

丝印Y的热敏电阻。

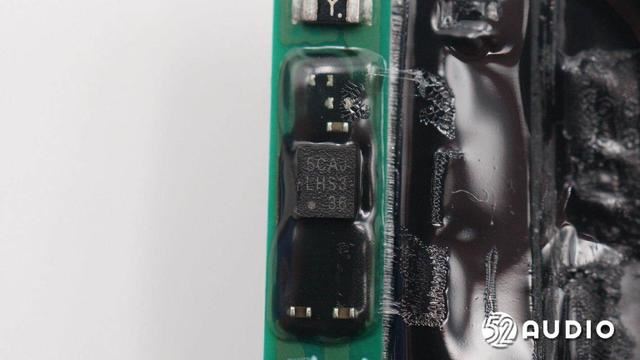

丝印5CAJ的锂电保护IC，负责电池的过充电、过放电、过电流、短路等保护。
主板背面电路一览。

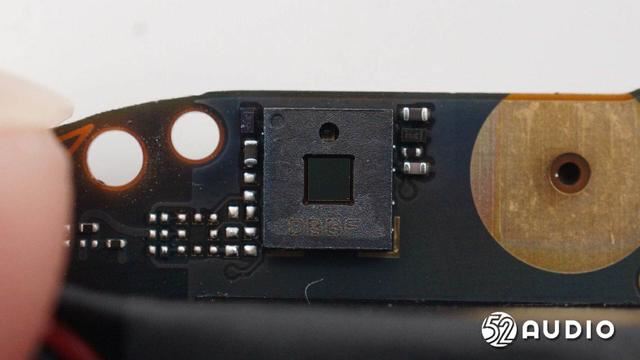

用于检测表冠转动的光学追踪传感器特写，据我们了解到，来自MAXIC美芯晟。

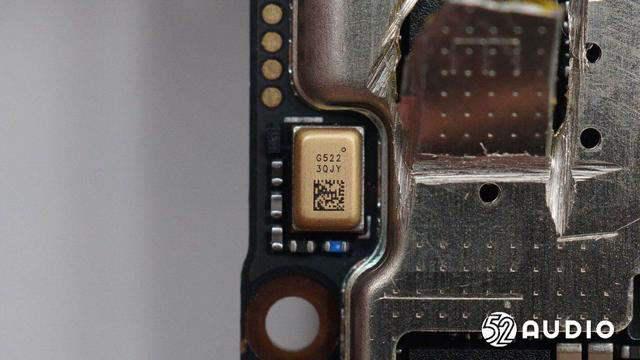

镭雕G522的MEMS麦克风特写，用于蓝牙通话、语音助手等功能拾音。

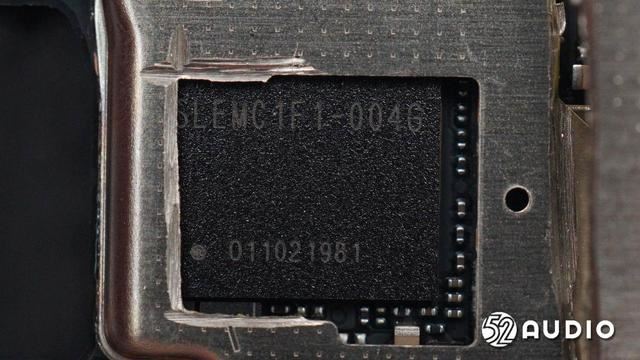

丝印SLEMC1F1-004G的存储器特写。

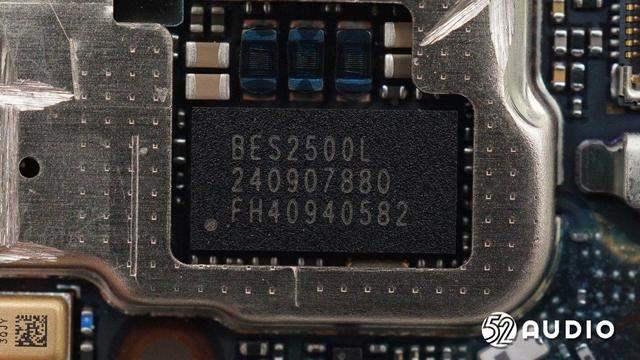

BES恒玄BES2500L智能手表SoC，集存储、音频、连接为一体，可支持BLE数据传输、蓝牙通话和音乐播放功能。

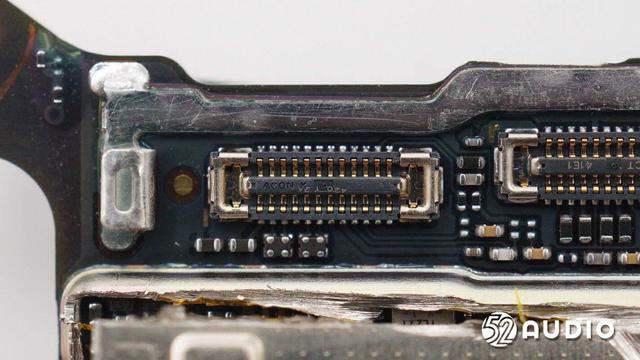

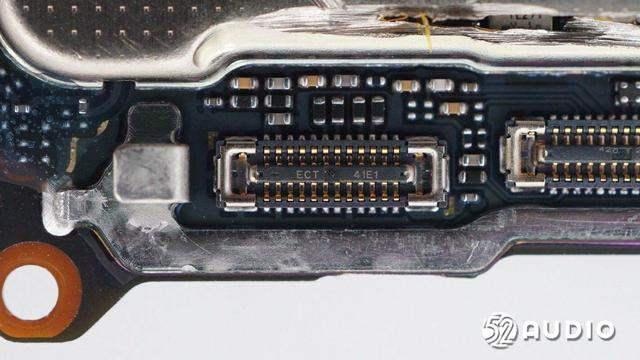

连接屏幕排线的BTB连接器母座特写。
上一页 1 2 3 4 5 67 下一页 阅读全文
连接将康监测模组排线的BTB连接器母座。

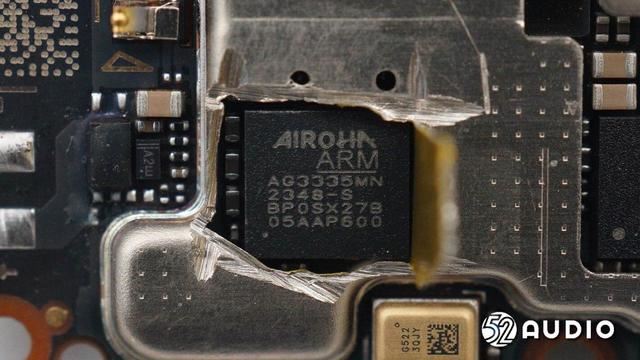

AIROHA达发（络达）AG3335MN GPS/GNSS接收器，用于获取位置，计算运动距离，帮助检测跑步量。 AG3335MN支持GPS、北斗、GLONASS、Galileo、QZSS五大卫星系统同步定位，具有较强的抗干扰能力，能有效提高室外定位精度与稳定性从而改善运动和里程数据的准确度，使健身数据更加精确。AG3335MN率先采用先进的12nm制程工艺，能够在增强使用体验的同时大幅降低功耗，增加手表待机时间。

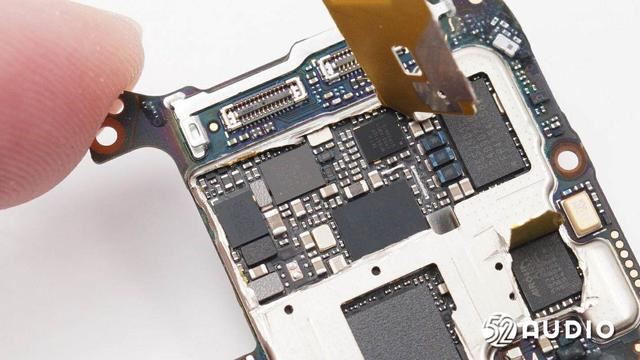

掀开屏蔽罩，下方电路一览。

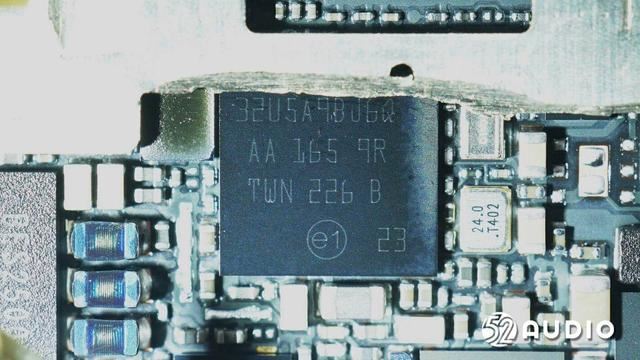

ST意法半导体STM32U5A9BJ6Q超低功耗MCU。STM32U5系列基于高性能Arm Cortex-M33 32位RISC内核，工作频率高达160MHz，内核具有单精度FPU（浮点单元），支持所有Arm单精度数据处理指令和所有数据类型；内核还实现了全套 DSP（数字信号处理）指令和增强应用程序安全性的 MPU（内存保护单元）；具有4 MB Flash存储器。

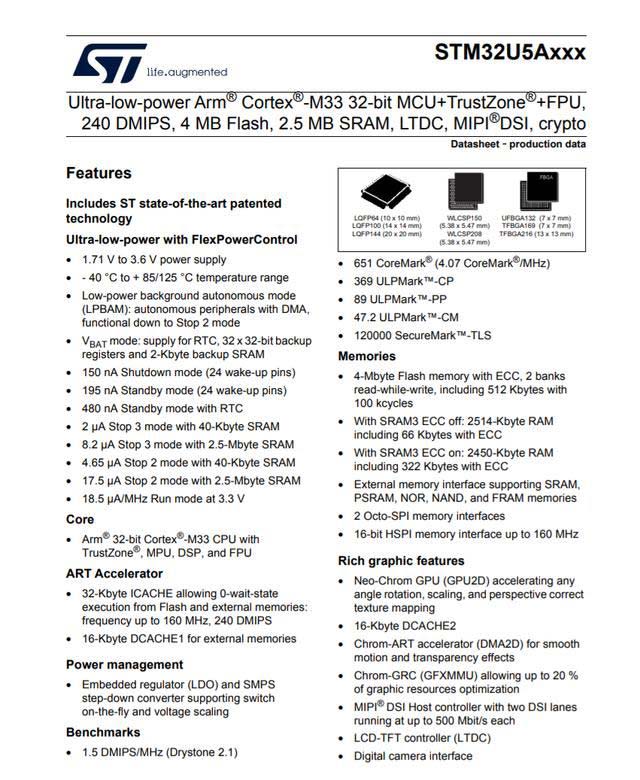

ST意法半导体STM32U5Axxx系列详细资料图。

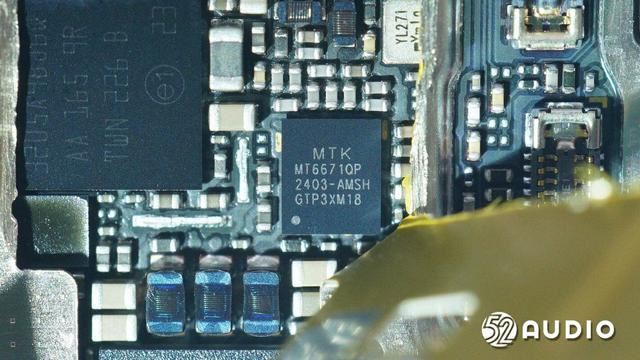

丝印“MT6671QP”的MTK联发科传感器前端IC。

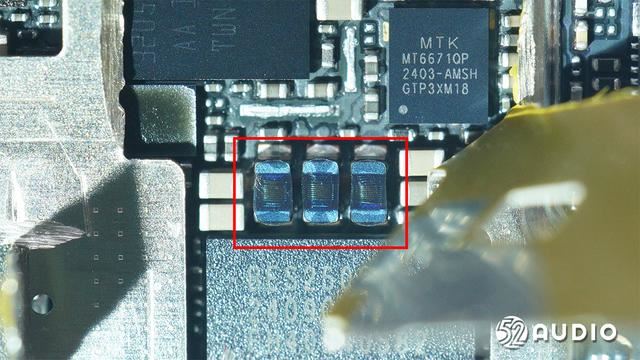

三颗Sunlord顺络电子MWSD1608F系列绕线片式铁氧体电感。该系列电感具有2.2uH~47uH较宽的电感量范围，-40℃~+85°C宽使用温度范围；小尺寸，可表面贴装；铁氧体材料具有大电感量；单面封装等特点，适用于手机、TWS 耳机、智能手表等便携式设备。

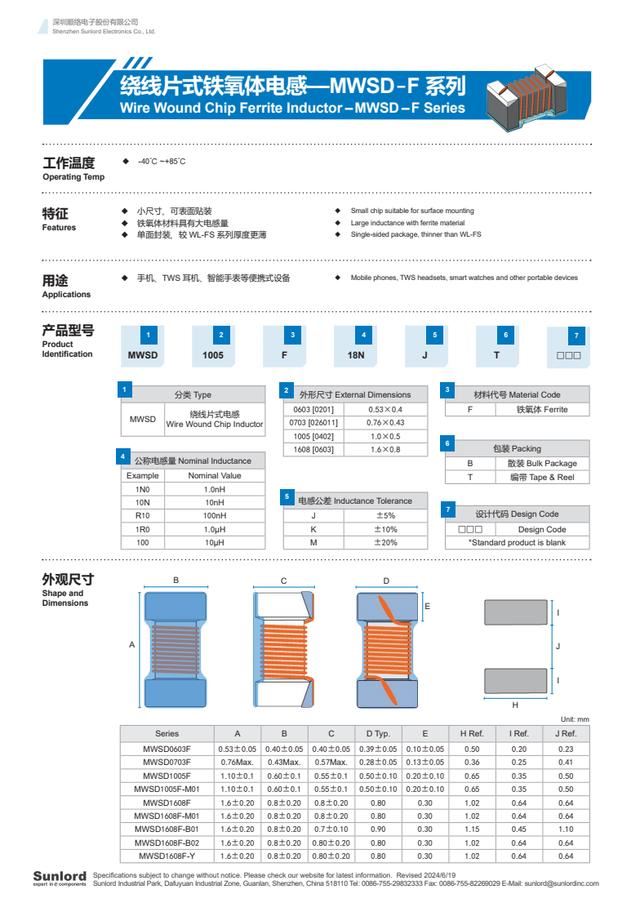

Sunlord顺络电子MWSD-F系列详细资料图。

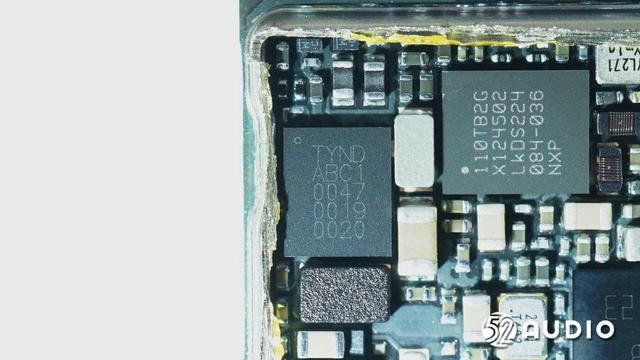

丝印TYND ABC1的IC。

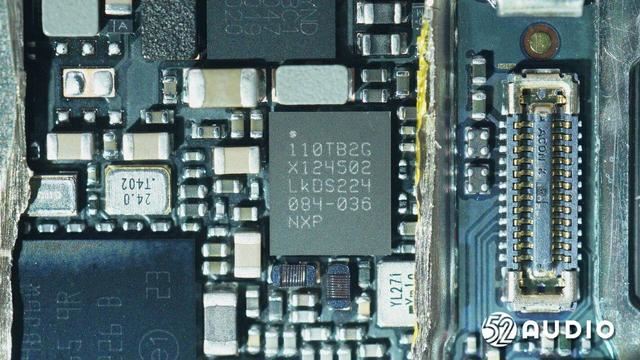

NXP恩智浦丝印“110TB2G”的NFC芯片。

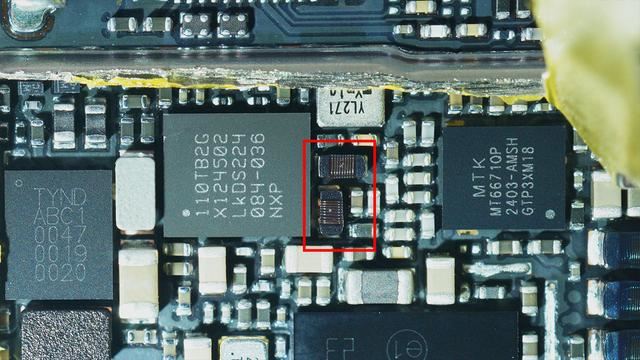

两颗Sunlord顺络电子MWSD1005F系列绕线片式铁氧体电感。

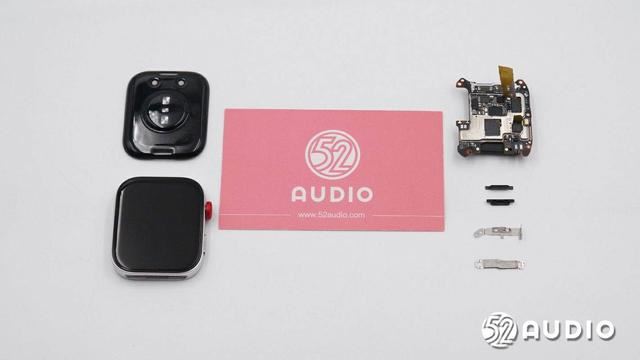

HUAWEI华为WATCH FIT 3智能手表拆解全家福。
三、总结
HUAWEI华为WATCH FIT 3智能手表在外观设计方面，相较于上代质感得到了大幅提升，全新方形表盘设计，搭配铝合金表壳、金属旋转表冠，做工精致，质感出众。同时，轻薄的设计，提供了舒适的佩戴体验，更加适合全天候日常佩戴和运动健身佩戴。
内部主要配置方面，搭载了扬声器、MEMS麦克风和线性振动马达，内置400mAh锂聚合物电池，主板上，还搭载了BES恒玄BES2500L智能手表SoC，AIROHA达发（络达）AG3335MN GPS/GNSS接收器，MTK联发科传感器前端IC，NXP恩智浦的NFC芯片，以及Sunlord顺络电子MWSD–F系列绕线片式铁氧体电感等。
