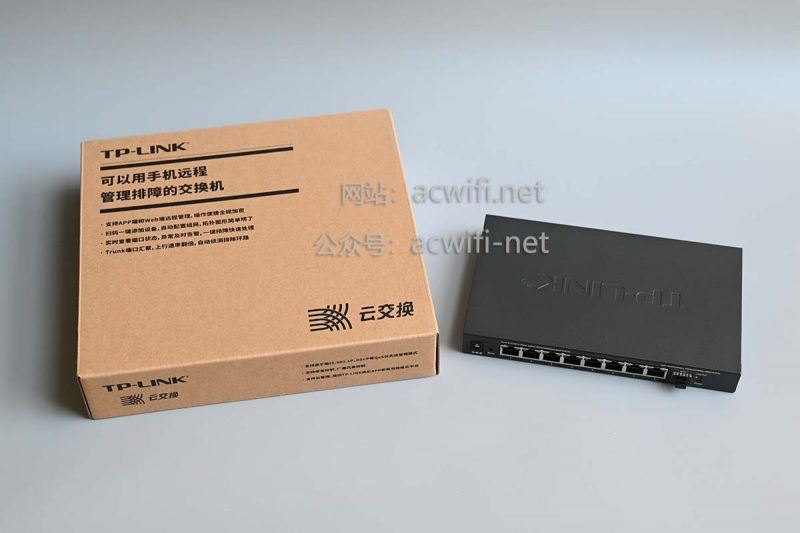

TP-LINK SE2109的外包装和机身：

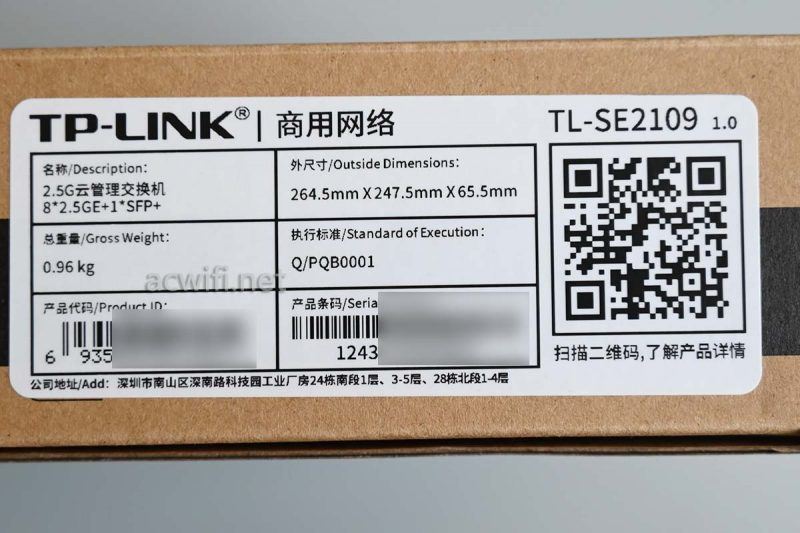

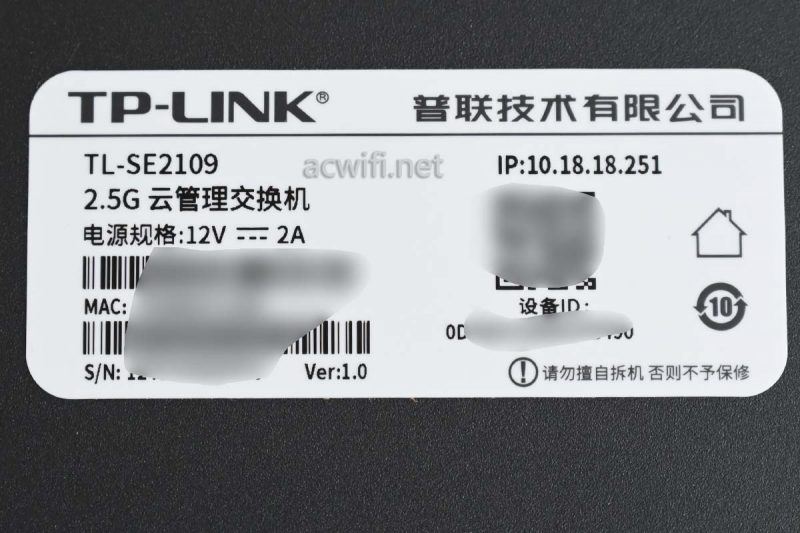

外包装上的标签信息：

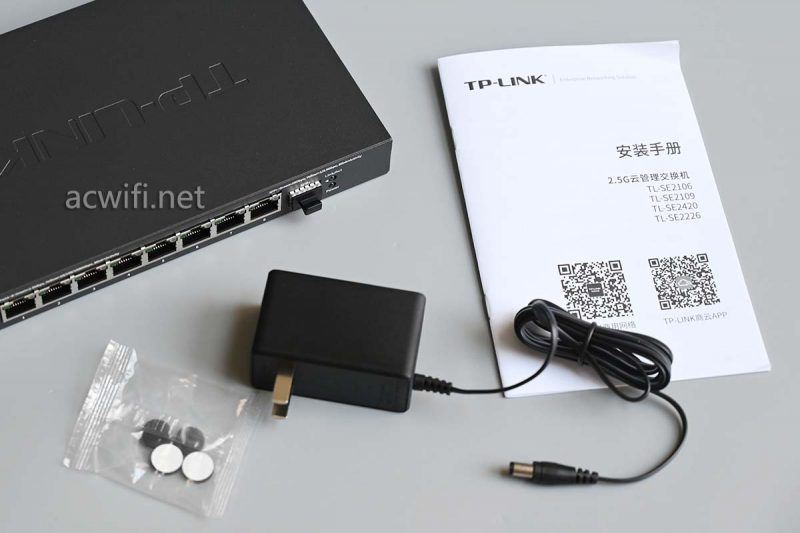

配件：

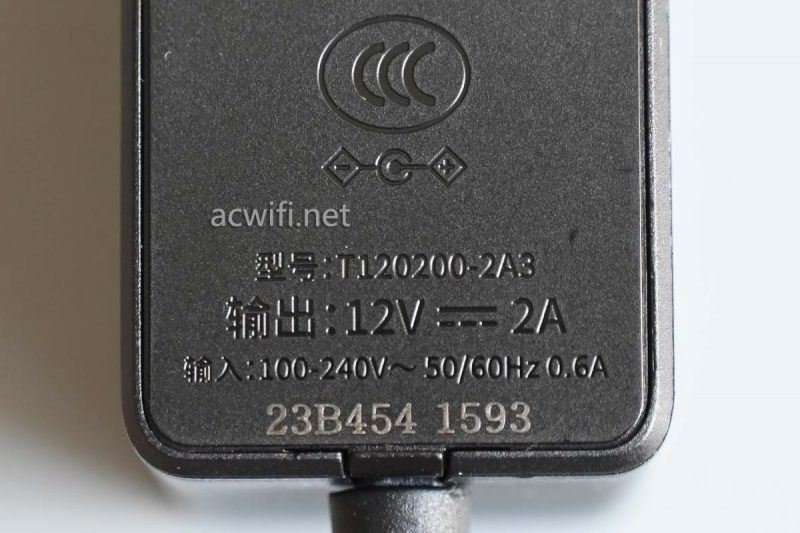

电源输出规格是12V/2A，少有呀，八口2.5G交换机可以给到2A的电源。
实测各种端口的工况如下：
空口先机功率1.94W；
插四个2.5G口时 5.15W；
插八个2.5G口时 8.1W；
插八个2.5G口时+ 10G 光 (单模) 时9.5W；
插八个2.5G口时+ 10G 电 (AQC模块) 时11.4W。
最高功率不到12W ，给你24W的电源，真是非常厚道了。

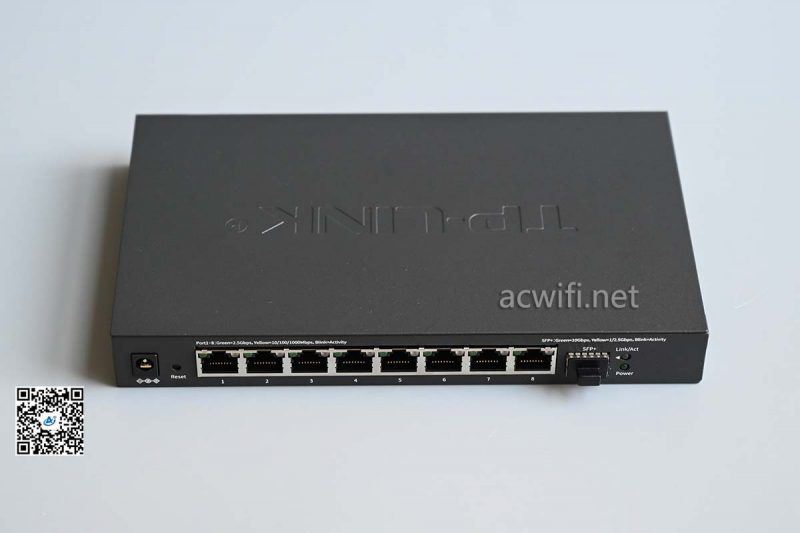

从品牌LOGO的方向来看，接口算是在机身背面：

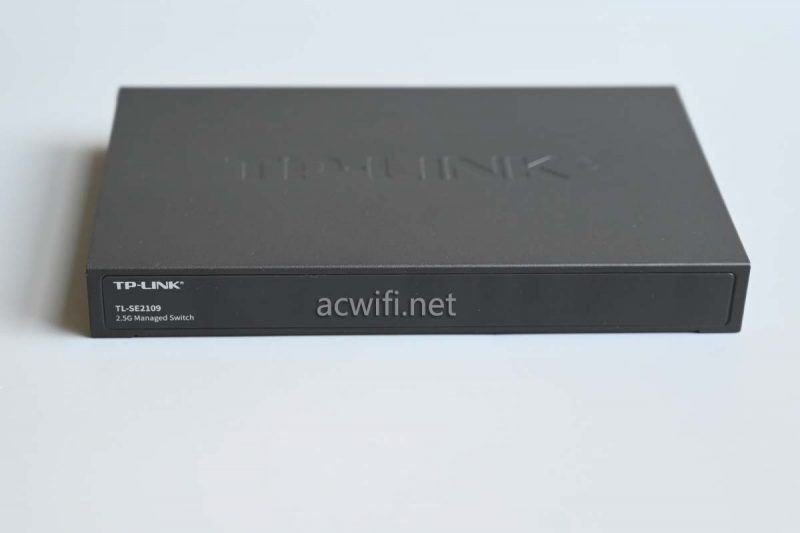

机身正脸：

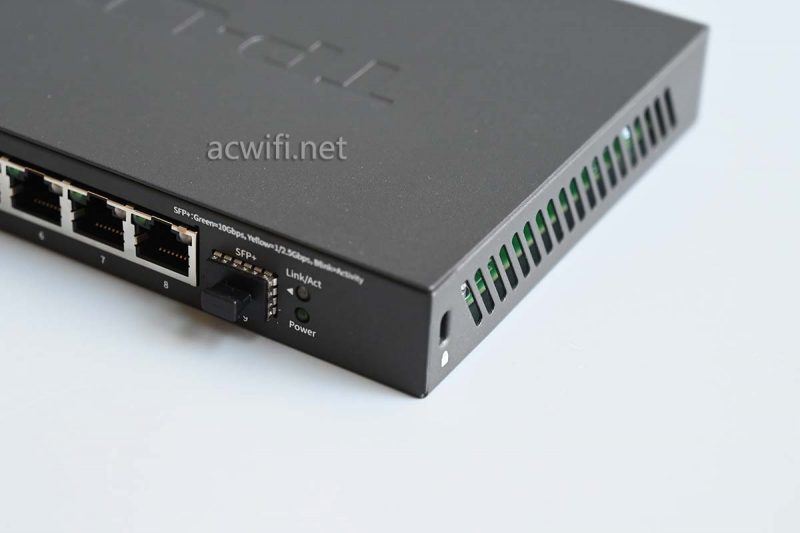

两个侧面的透气孔：
机身算是比较薄，但不算轻，机身重量是有的，用的铁皮比较厚的固原吧，感觉跟SE2420PB这种机架式交换机用的一样厚的板材。

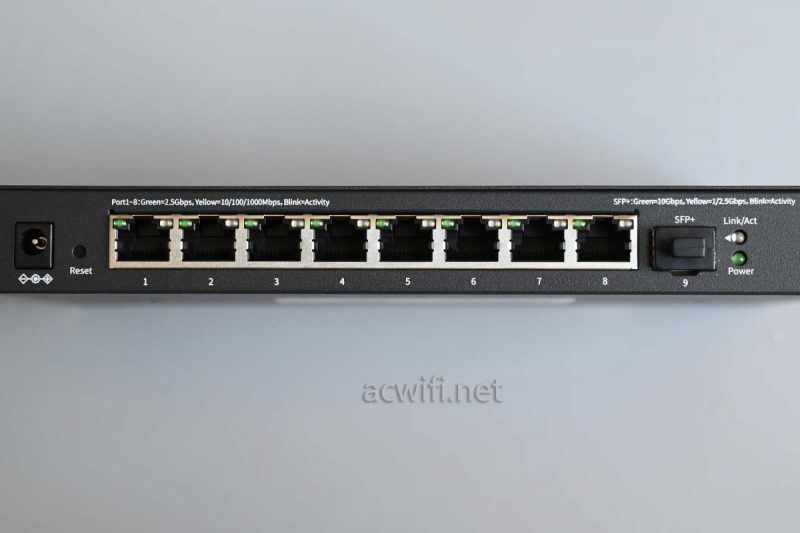

接口方面，有八个2.5G网口和一个10G SFP+。
机身底部：
上一页12 3 下一页 阅读全文

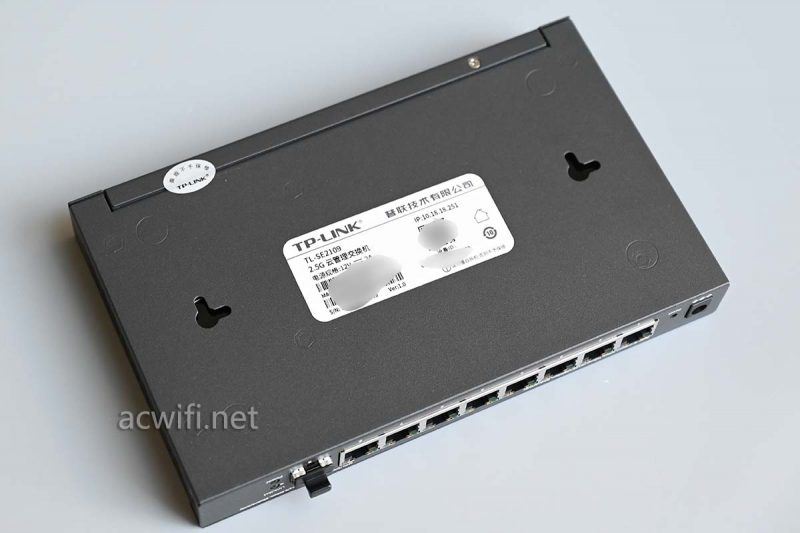

机身底部的标签信息：

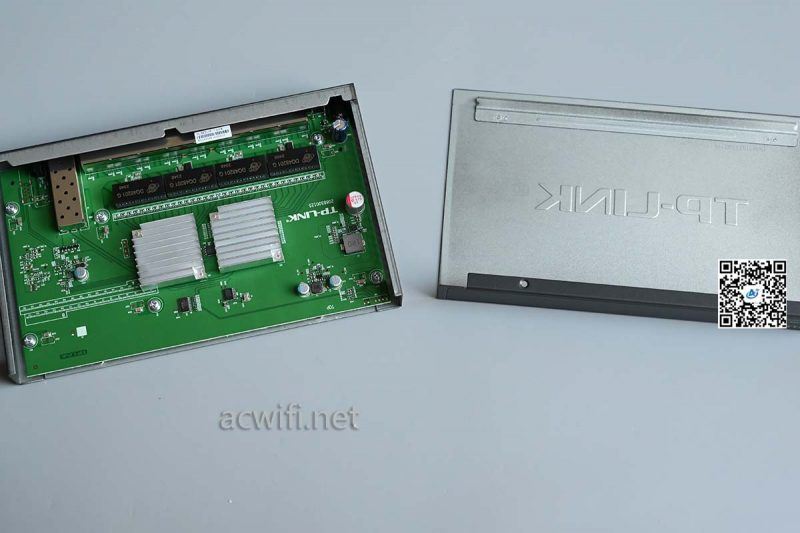

拆开外壳：

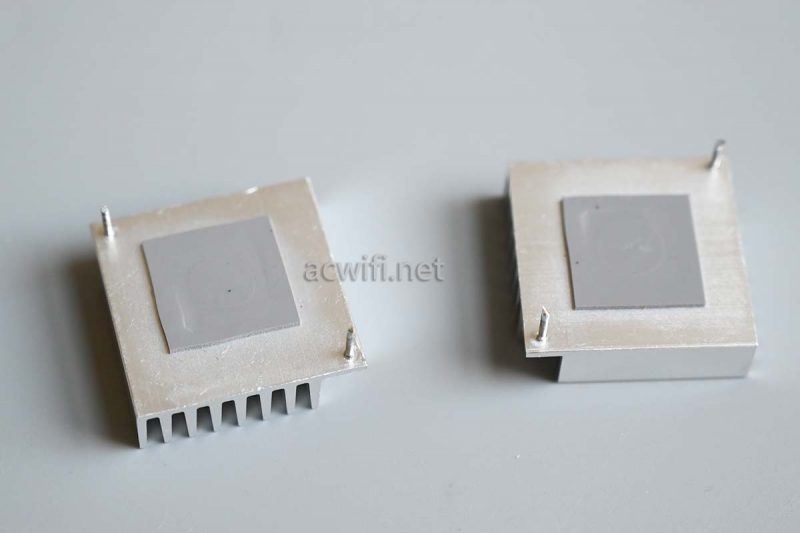

两片散热器：

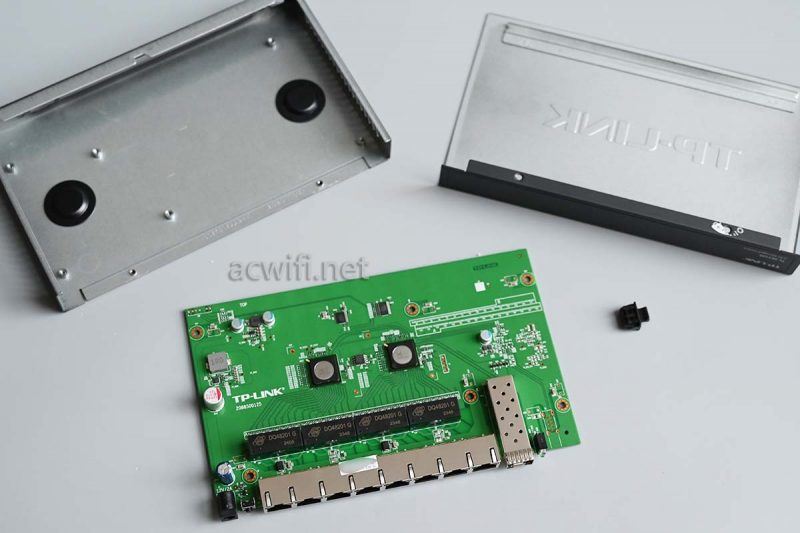

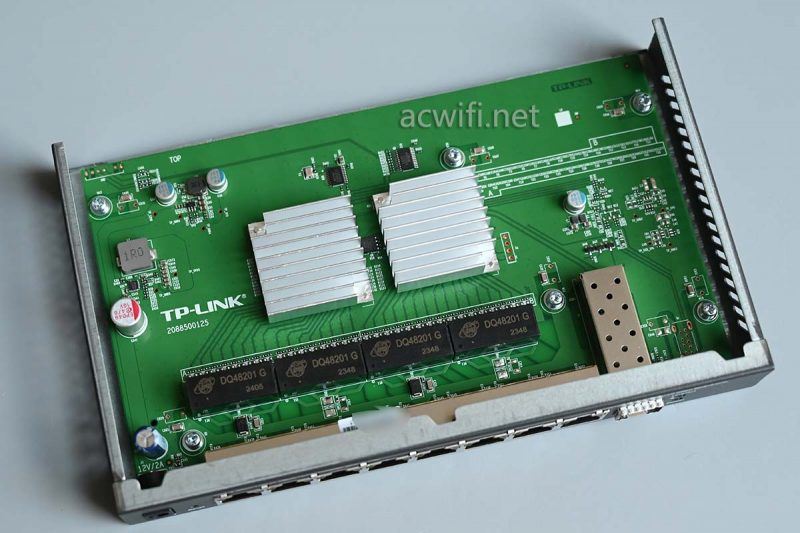

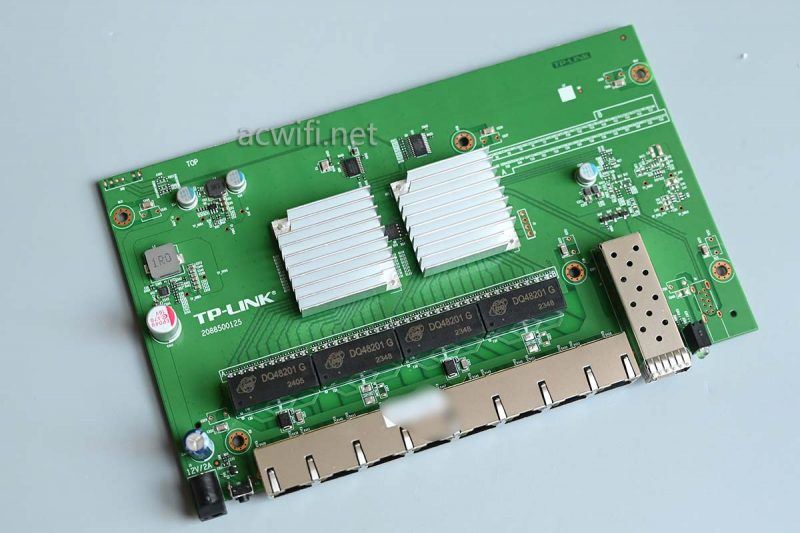

拆出主板：

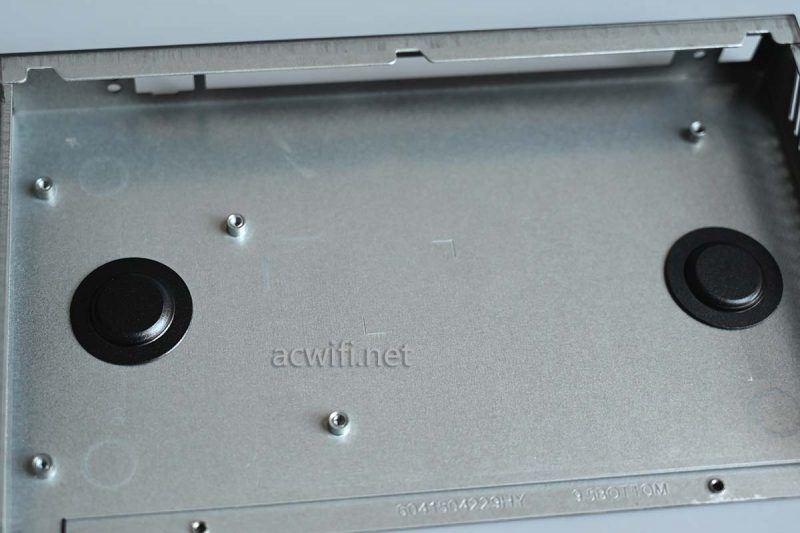

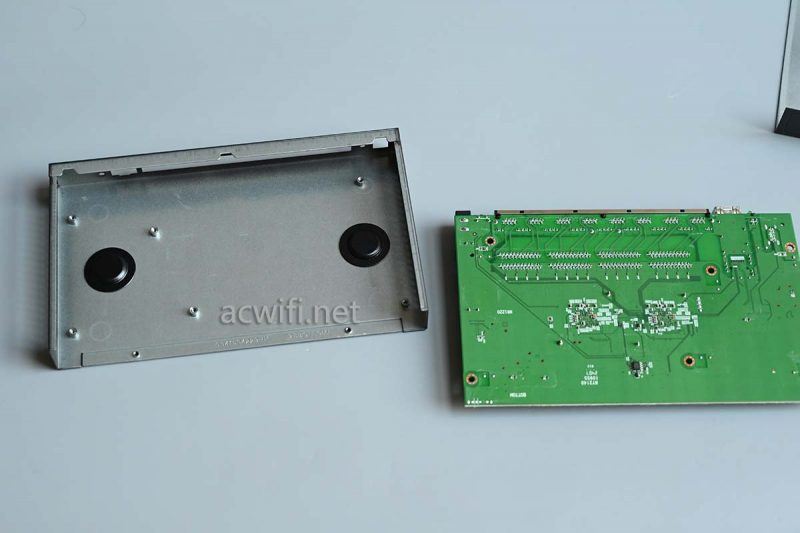

两片黑色的是挡住机身挂孔，防止进灰，防止跑进来小强的吧？（只要间隙有2mm，小强就能钻进去），实质是为了防止挂孔位置的钉子或螺丝顶到电路板。
不过主板背面与底壳之间并没有使用导热硅脂垫片：

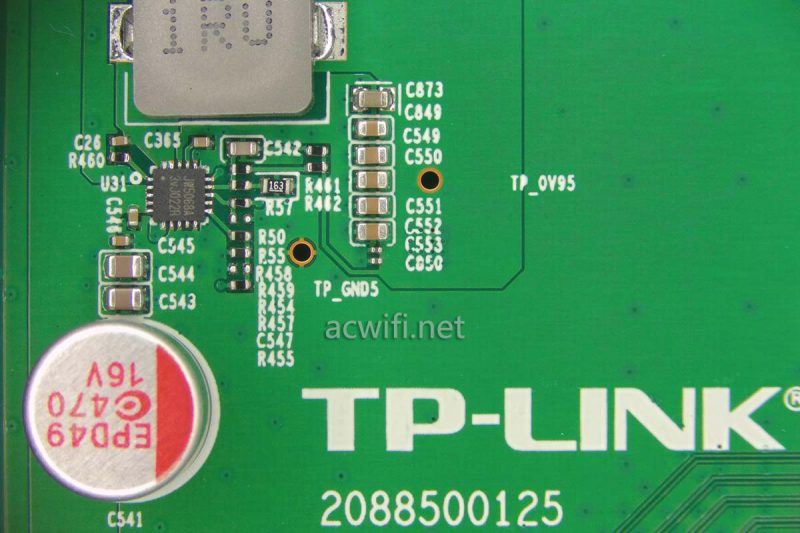

回到主板正面：
用焫鸡拆下散热器：
幸好不是用了带胶水的硅脂，拆得比较轻松。

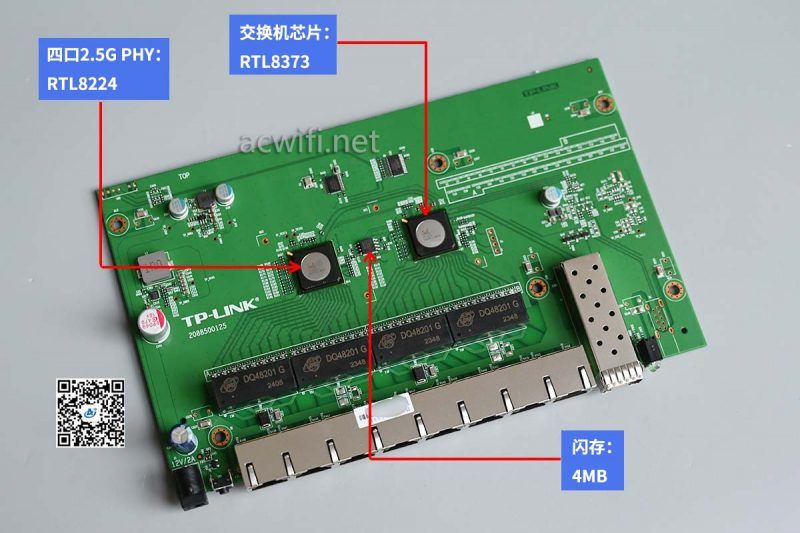

SE2109的主要芯片就在下图了：

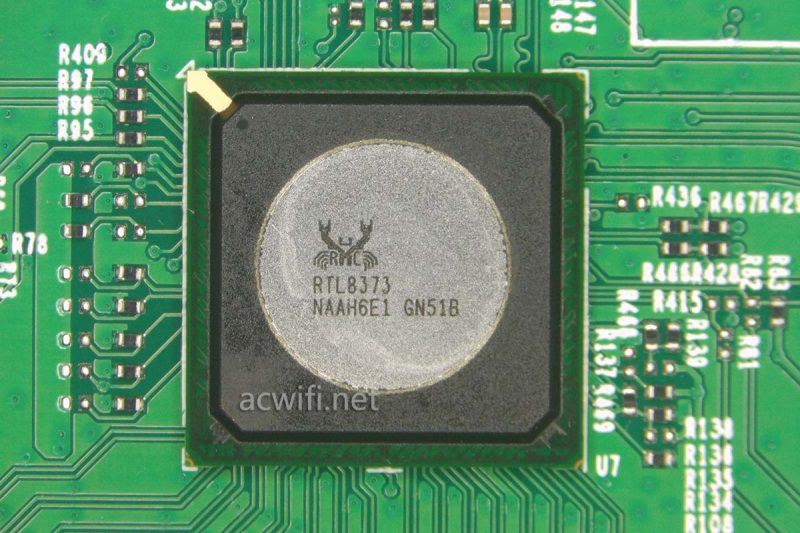

交换机芯片是RTL8373：
上一页 1 23 下一页 阅读全文

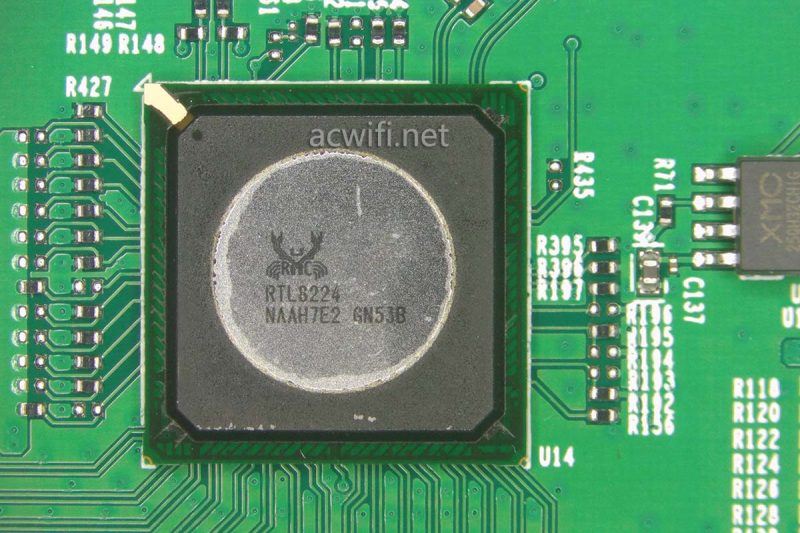

RTL8373用10G的serder接了这颗四口2.5G PHY RTL8224，
RTL8373本身就有四个2.5G PHy，再加上这颗RTL8224，就一共有8个2.5G口了，且每四个2.5G口之间是没有瓶颈的。
RTL8373+RTL8224也就是公版方案，“8+1”的交换机基本如此。

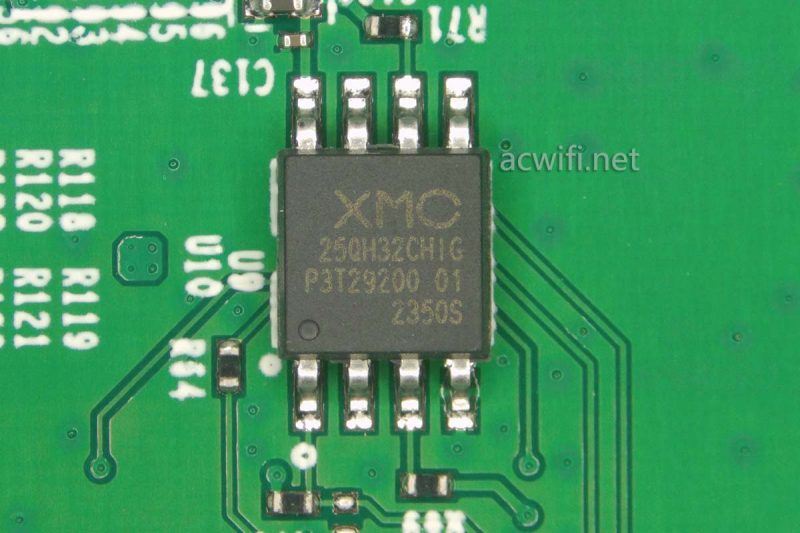

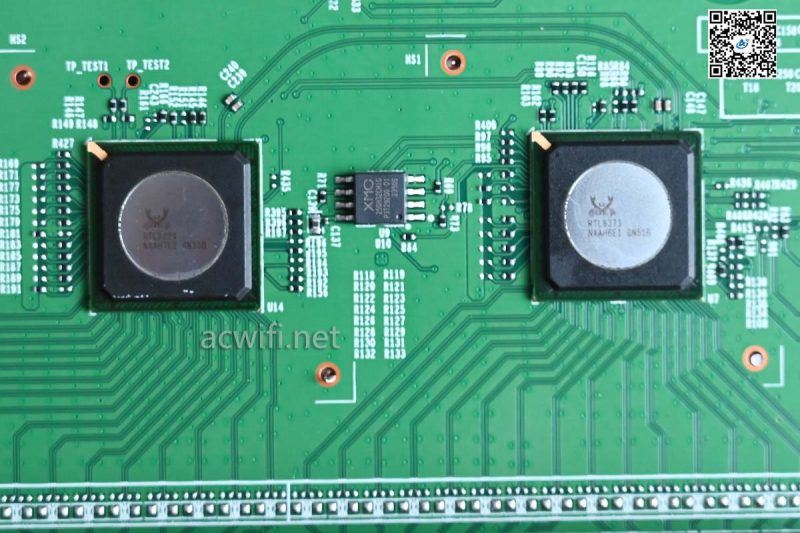

两颗芯片之夹着一颗闪存，型号是XM25QH32CHIG，容量4MB：
某个电路：
以下这两颗IC估计是控制网口指示灯的状态：
至此，SE2109拆机完成了。
SE2109的所有芯片型号汇总如下图：

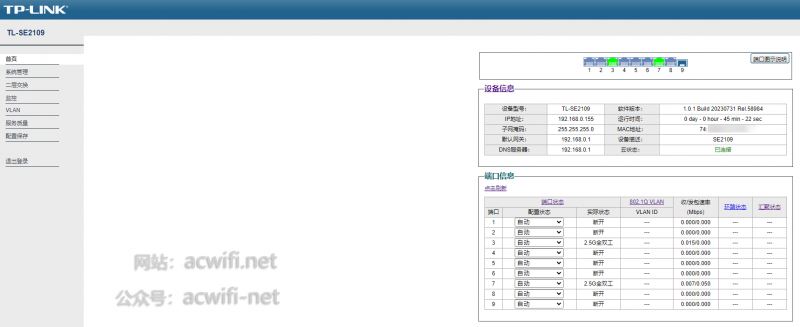

管理界面：

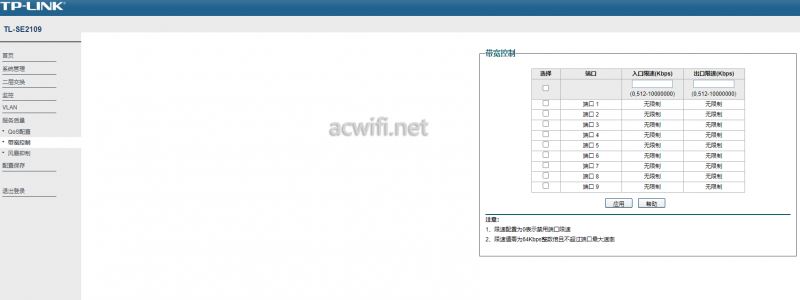

每个网口都可以做限速：

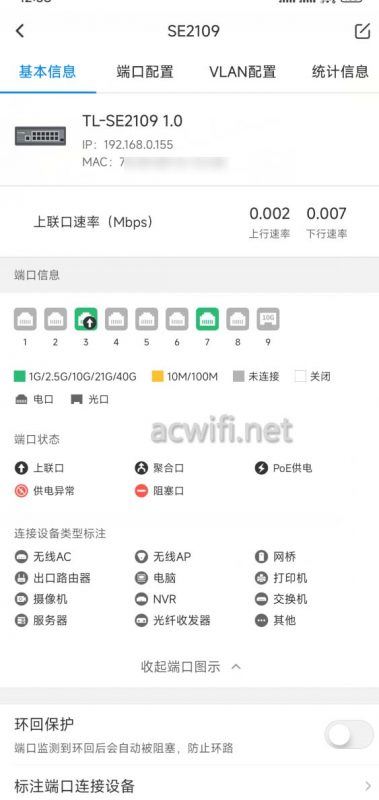

手机APP可以运程管理SE2109交换机：
现时闲鱼要490元的价格，在8+1的网管交换机产品里面，价格是偏高的，但胜在有远程管理交换机这个功能。
