荣耀亲选是荣耀生态品牌，以HONOR Connect为核心，旨在打造全场景的IoT生态链。荣耀亲选Haylou Watch智能手表是“荣耀亲选”首款成人智能手表，外观上采用了方形表盘设计，搭载1.95英寸AMOLED轻薄全面屏，内置运动、科技、卡通等八大类超百款个性表盘，同时支持自定义、DIY相册、动态表盘设定，可根据心情和穿搭自由搭配。
在功能配置方面，荣耀亲选Haylou Watch支持蓝牙语音通话，手机来电可手表接听，同时支持SOS紧急呼叫，守护用户安全；内置全球五大卫星定位系统，可独立记录运动轨迹；支持骑行、足球、游泳等120种运动模式，步行、跑步、骑行等运动类型自动识别，搭配专业运动算法，提供最大摄氧量、恢复程度、训练压力等追踪分析。
荣耀亲选Haylou Watch支持全天健康监测，包括血氧、心率、压力等健康指标，并添加了 活 体 检 测 功能，进一步提升数据准确性；还支持全场景睡眠监测、女性健康管理、呼吸训练等。其他方面，还支持NFC、支持支付宝、微信离线支付、录音备忘录等功能，拥有12天典型场景、9天重度场景和5天息屏显示模式的持久续航。下面就来看看这款产品的详细拆解报告吧~
一、荣耀亲选Haylou Watch智能手表开箱

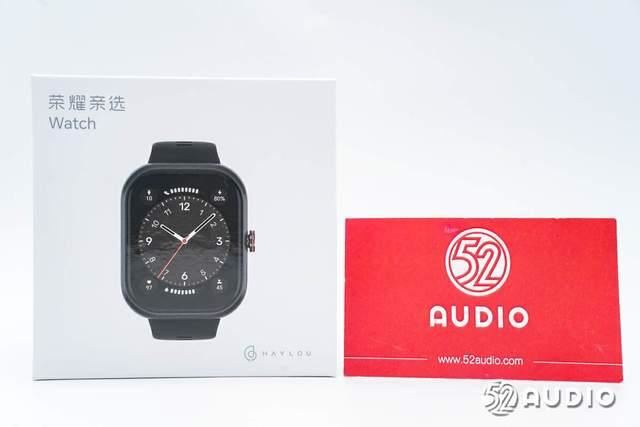

荣耀亲选Haylou Watch智能手表包装盒设计简约，正面展示有产品外观设计和产品名称。
包装盒背面介绍有产品的功能特点：1.95吋AMOLED轻薄全面屏、户外运动卫星定位、全天心率血氧压力监测、微信支付/支付宝离线支付、蓝牙通话、地铁/公交/NFC门禁、120种运动模式、5ATM防水、超长续航，生产商：东莞市猎声电子科技有限公司。
包装盒一侧设计有HONOR Connect标志。

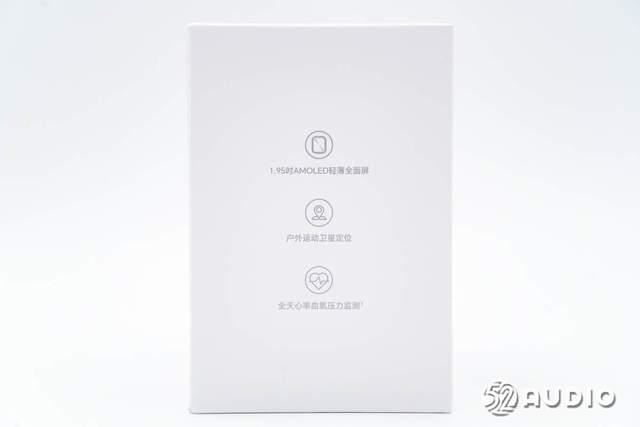

包装盒另外一侧图文介绍产品三项功能特点。
包装盒底部出厂标签信息，荣耀亲选Haylou Watch智能手表，型号：BPT-WB00，颜色：幻夜黑，腕带类型：硅胶表带。

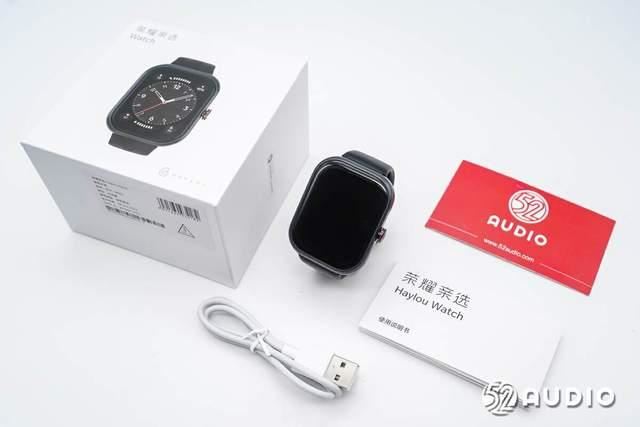

包装盒内部物品有智能手表、充电线和使用说明书。
手表充电线，采用了USB-A to 磁吸双针连接器。

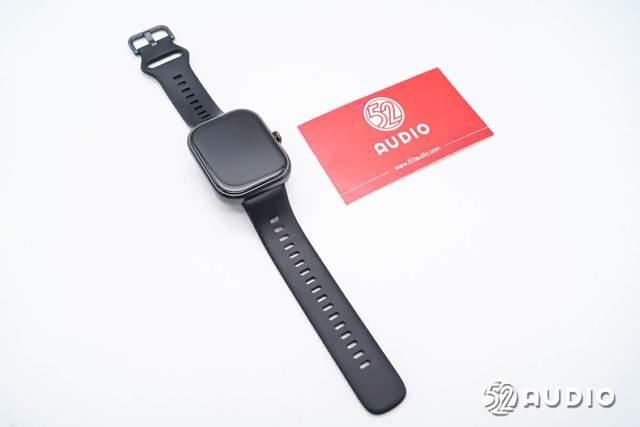

荣耀亲选Haylou Watch智能手表正面外观一览，采用了方形表盘+硅胶表带，观感简约时尚。
手表背面外观一览，表带与表盘采用了快拆滑锁固定。

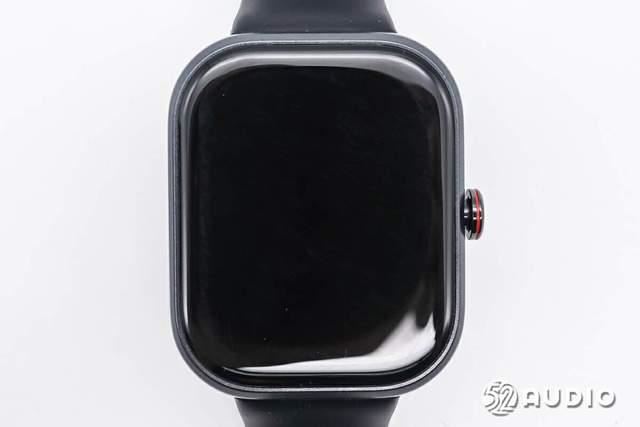

表盘正面特写，2.5D曲面玻璃，1.95吋AMOLED屏幕，分辨率410*502，最高刷新率60Hz，峰值亮度550nit，支持1670万色原彩显示，支持NTSC 100%显示色彩。

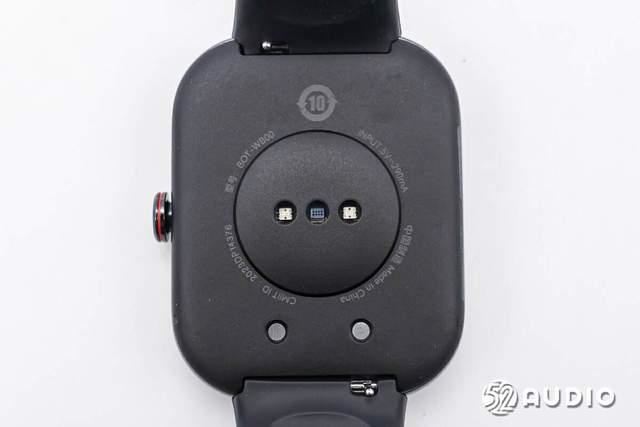

表盘背面特写，中间设置传感器模组，下方两颗充电触点。
表盘中框采用了类金属质感，右侧设置有一颗电源键。左侧背部盖板上，有麦克风拾音孔，用于蓝牙通话功能拾音。
“表冠”式电源键特写，背部CD纹理设计，中间红色圈装饰，做工非常精致。
表盘左侧外观一览，设置于扬声器出音孔和排水孔。
经小编实测，荣耀亲选Haylou Watch智能手表整机重量约为43.9g。
充电器连接手表，小编采用ChargerLAB POWER-Z KT002便携式电源测试仪对荣耀亲选Haylou Watch智能手表进行充电测试，输入功率约为1.46W。
二、荣耀亲选Haylou Watch智能手表拆解
进入拆解部分，解开滑锁，取掉表带。

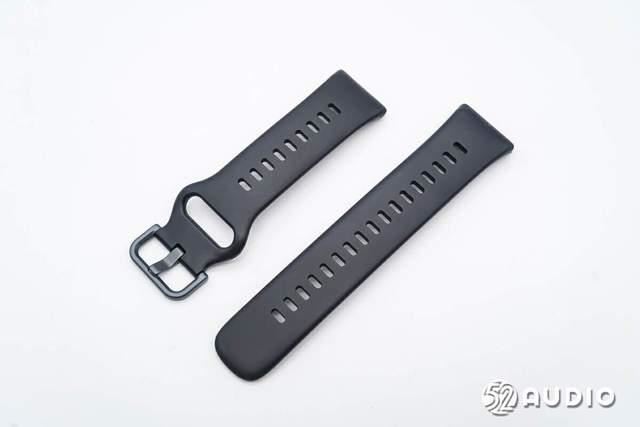

表带外侧外观一览，采用了针式表扣，表带穿插固定。
表带内侧外观一览，设计有导汗槽，便于空气流通，提升佩戴舒适性。
表盘一端固定表带的结构特写，两侧针孔固定表带滑锁。
拆开手表腔体。
盖板内侧结构一览，通过螺丝固定主要元器件。
上一页12 3 4 5 6 下一页 阅读全文

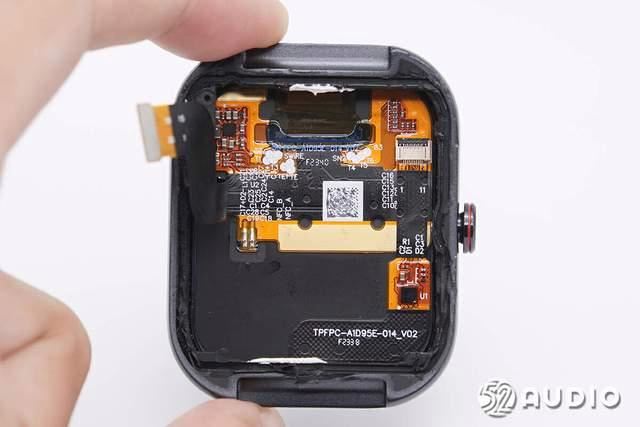

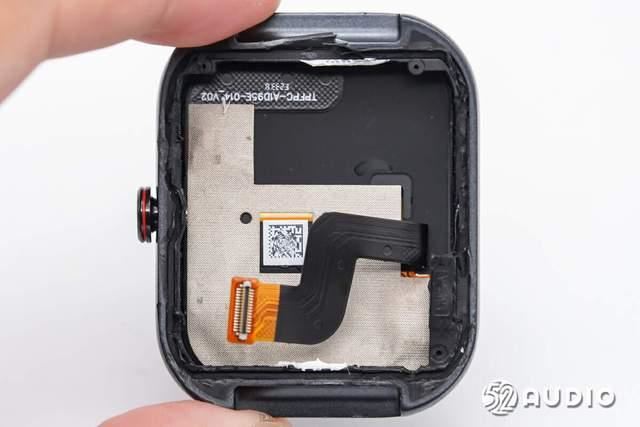

腔体内部结构一览，屏幕内侧排线通过导电布覆盖。
撕掉导电布，屏幕排线电路一览。
中框内部的蓝牙天线特写，丝印“RX-BT-T07-2342”字样。

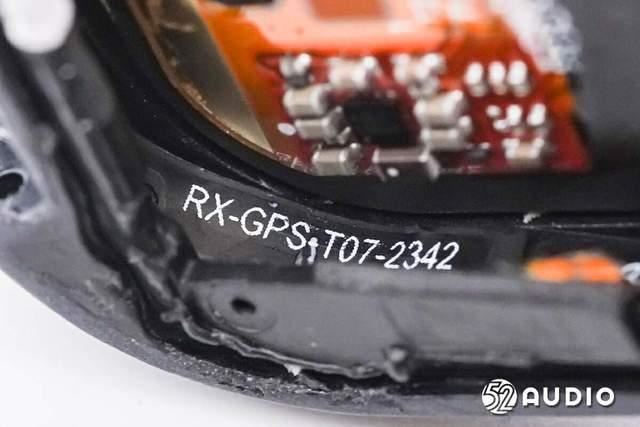

中框内侧的GPS天线特写，丝印信息“RX-GPS-T07-2342”。
屏幕排线与主板连接的BTB连接器公座特写。

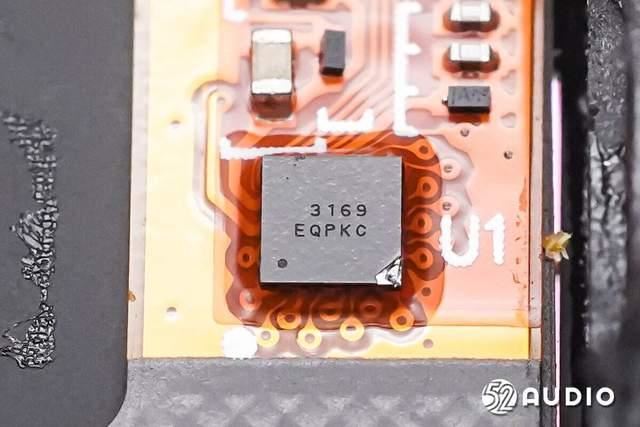

丝印3169 EQPKC的触摸屏控制器。

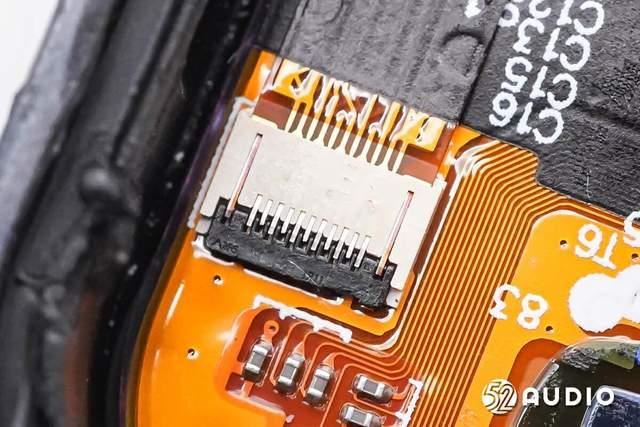

触摸控制器排线与屏幕排线连接的ZIF连接器特写。
丝印6802 D8B04的IC。
卸掉螺丝，取掉主板和电池单元。
手表内置电池标签上信息，型号：PL502025，额定能量：1.16Wh，额定容量：300mAh，标称电压：3.87V，充电限制电压：4.45V。
电池背面电芯上信息一览。
手表主板一侧电路一览，主要IC通过屏蔽罩防护。
主板另外一侧同样通过大面积屏蔽罩防护。
上一页 1 23 4 5 6 下一页 阅读全文
分离电池和主板，取掉电池绝缘保护和主板上的屏蔽罩。
电池保护板一侧电路一览。
电池保护板另外一侧电路一览。

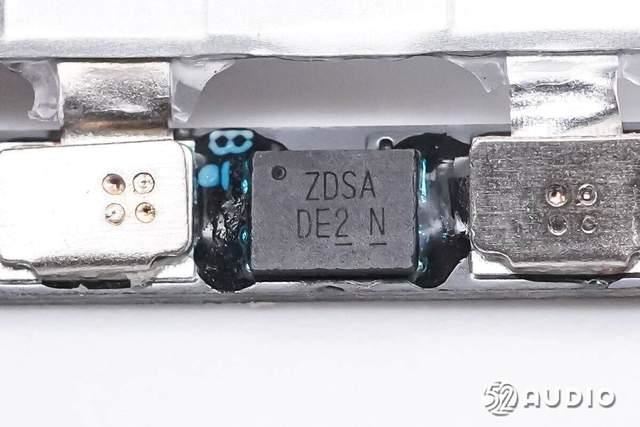

丝印ZDSA的锂电保护IC特写，负责电池的过充电、过放电、过电流等保护。

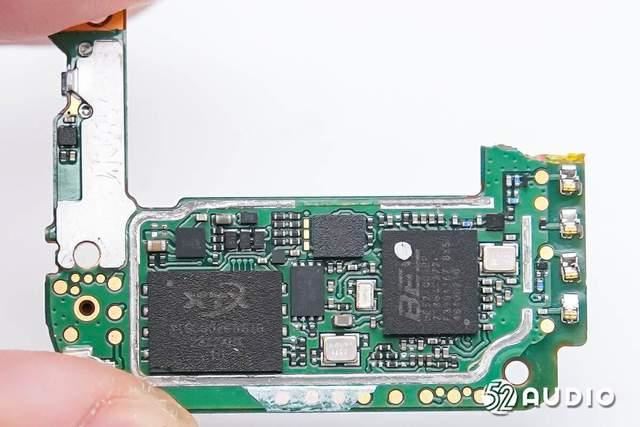

手表主板一侧电路一览。

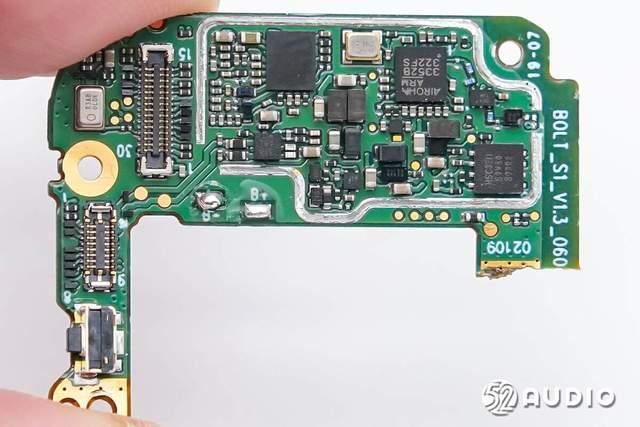

手表主板另外一侧电路一览。
XTX芯天下XTSDQ02GWSIG SD NAND闪存，容量：1GB，内嵌高速的SD控制器和高可靠性的SLC NAND闪存，适用于消费电子用品，如玩具，蓝牙设备，教育电子以及可穿戴设备等应用。
XTX芯天下XTSDx02xG系列详细资料图。
丝印SJCb的IC。

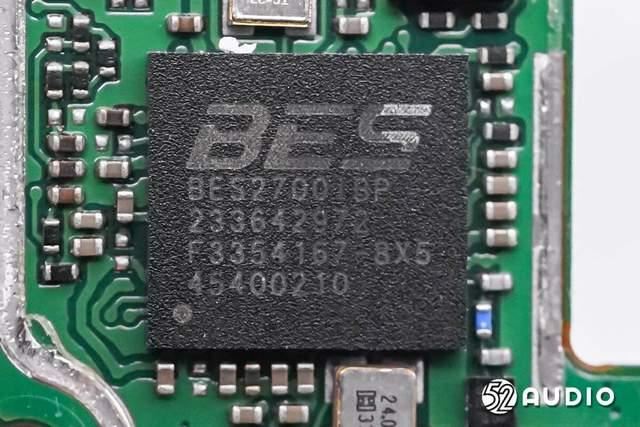

BES2700iBP是BES针对可穿戴应用打造的高性能、低功耗、全集成方案：BES2700iBP集成三个STAR-MC1内核和恒玄自研的BECO加速器，为整个系统各种丰富的应用及算法提供高性能的算力支撑，具备很好的系统扩展性以满足产品功能不断提升的需求。
BES2700iBP充分应用了恒玄多年来在低功耗上积累的技术，从芯片设计、系统应用上提供了超低功耗的解决方案，解决了可穿戴产品续航的痛点；BES2700iBP在6.2mmx5.7mm的封装内，高度集成了3个CPU, BT, PSRAM,FLASH和PMU, 高集成的单芯片方案使得PCB设计、产品堆叠更加容易，进一步推动支撑了可穿戴产品小型化的设计。
据小编拆解了解到，华为、OPPO、小米、三星、vivo、荣耀、iQOO、小天才、HHOGene、Haylou、Nothing、JBL、万魔、百度、一加、传音等众多品牌旗下的产品采用了恒玄的SoC方案。
上一页 1 2 34 5 6 下一页 阅读全文
用于提供时钟的晶振特写，规格：24.000MHz。

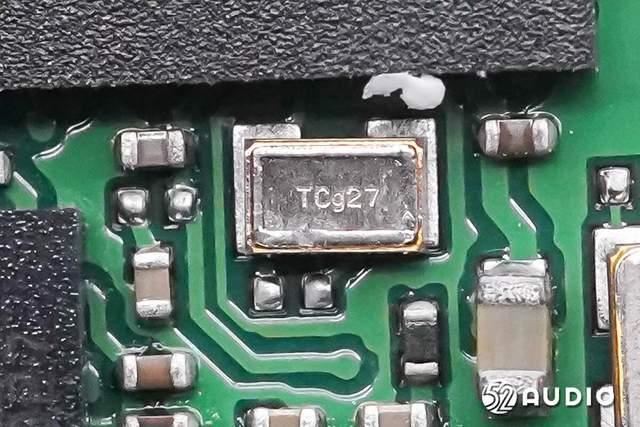

另外一颗镭雕TCg27的晶振特写。
丝印73 Ep的IC。
XTX芯天下XT25Q08D串行闪存。
ST意法半导体LSM6DSOWTR 6轴传感器，用于抬腕亮屏、运动数据追踪等功能。
连接天线的金属弹片特写。
丝印XN Z的IC。
电源开关特写。
连接健康监测传感器模组排线的BTB连接器母座。
镭雕R3AB OLDK的MEMS麦克风特写，用于蓝牙通话功能拾音。
连接屏幕排线的BTB连接器母座。
丝印318 ARL的IC。
上一页 1 2 3 45 6 下一页 阅读全文
NXP恩智浦丝印“110TB23”的NFC芯片。

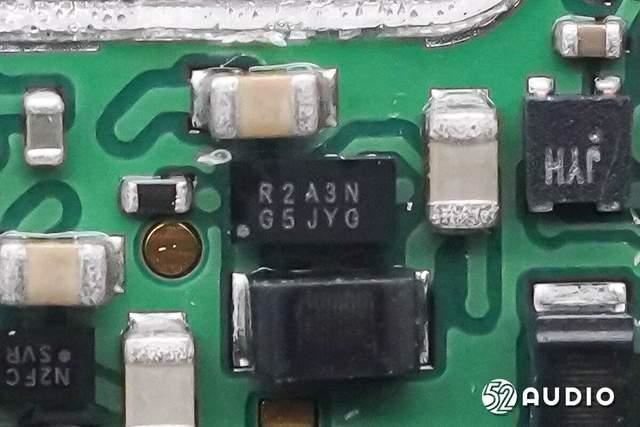

丝印R2A3N的IC。

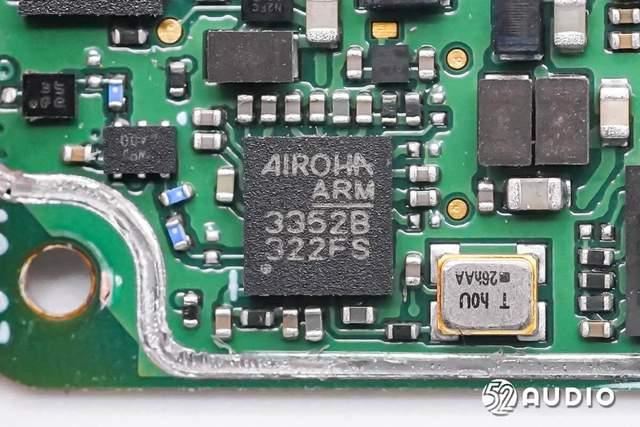

AIROHA达发AG3352是一款高性能单芯片多GNSS解决方案，包括RF、PMU和数字基带。微控制器单元是一个ARM Cortex-M4处理器，具有浮点运算能力，闪存容量高达16mb。AG3352支持各种定位和导航应用，包括GPS、GLONASS、Galileo、北斗SBAS测距（WAAS、EGNOS、GAGAN、BDSBAS和MSAS）和QZSS，为手表提供精准定位功能。
AIROHA达发AG3352详细资料图。
为GPS芯片提供时钟的晶振特写。
丝印JYH的IC。

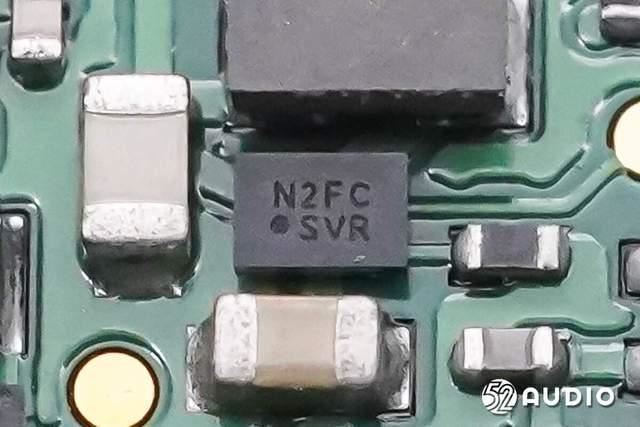

丝印N2FC SVR的IC。
丝印WPJ AD0的IC。
HSC321是旷世研发的一款可实现身份认证、数据加密、安全存储等功能的安全芯片，它可以在芯片中存储License，有效防止设备伪造，与服务器、APP 间实现双向的安全认证，保障云端、终端、控制端的安全认证和通信。
丝印35 Ge的IC。
盖板底部结构一览，中间设置健康监测传感器小板，其排线连接扬声器、振动马达等元器件。
取出健康监测传感器小板及排线。
上一页 1 2 3 4 56 下一页 阅读全文
健康监测传感器小板及排线一侧电路一览。
健康监测传感器小板及排线另外一侧电路一览。

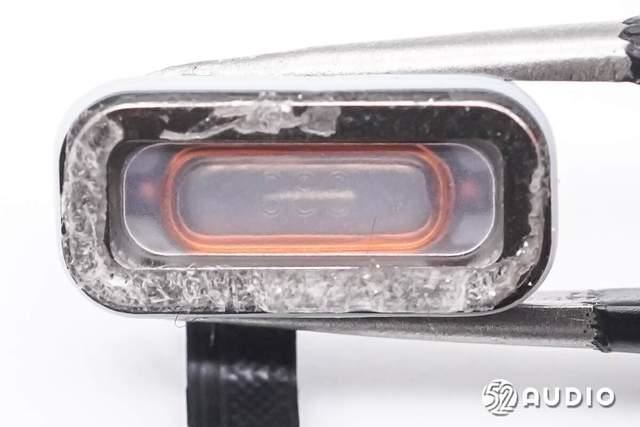

手表内置的扬声器正面振膜特写。
手表内置扬声器背面特写。

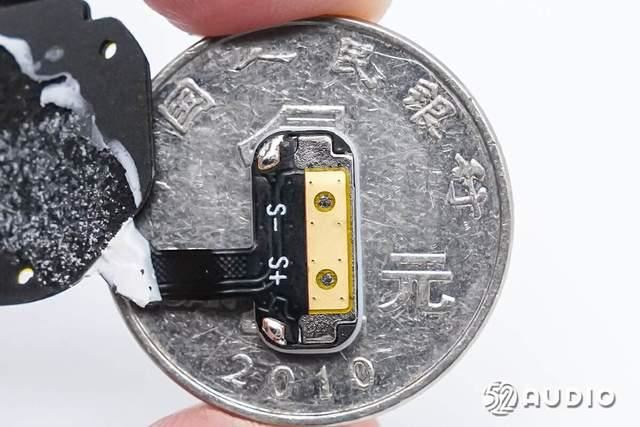

扬声器与一元硬币大小对比。

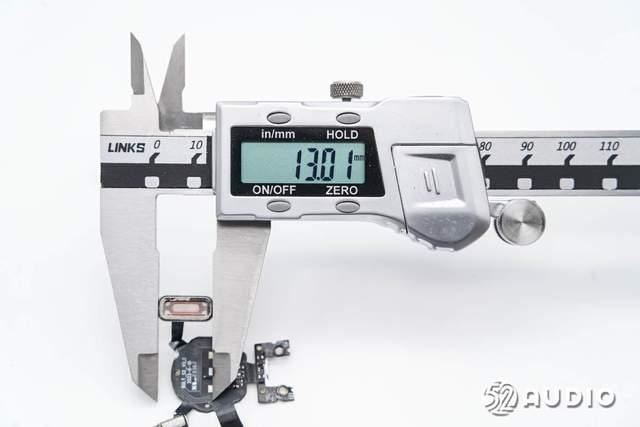

经小编实测，扬声器长度约为13.01mm。
扬声器宽度约为6.18mm。
转子振动马达特写，用于人机交互振动反馈。
用于心率、血氧监测的LED照射灯特写，搭载有两颗。

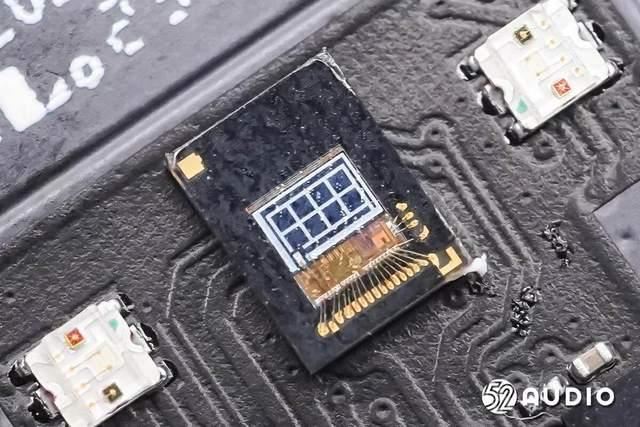

用于接受照射灯反射光线的感应器特写。

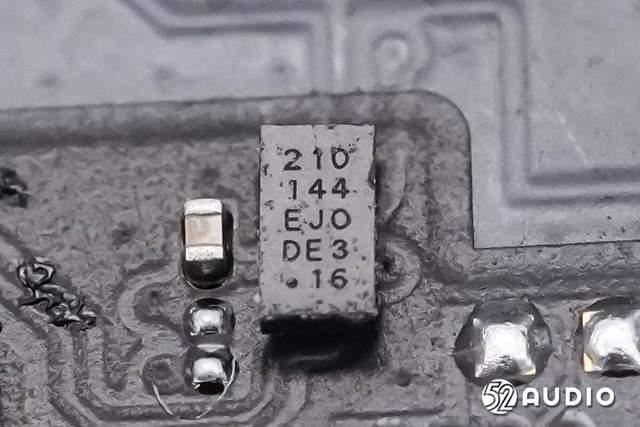

丝印210 144的IC。
丝印M2005的IC。
排线连接主板的BTB连接器公座特写。

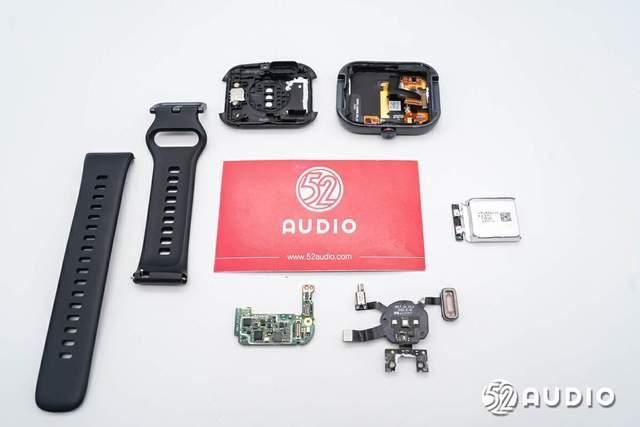

荣耀亲选Haylou Watch智能手表拆解全家福。
三、总结
荣耀亲选Haylou Watch智能手表在外观设计方面，整机观感比较简约时尚。方形表盘采用了2.5D弧面玻璃，呈现更加轻薄的视觉效果；一颗“表冠”式电源键，做工精致，提升了产品质感。表带采用了硅胶材质，针式表扣，佩戴舒适稳定。
内部主要配置方面，搭载了扬声器、MEMS麦克风单元，用于蓝牙通话等功能；内置振动马达，提供实时的操控反馈；搭载心率健康监测传感器，用于全天候健康监测。内置电池容量300mAh 3.87V，为各项功能提供能源。
主板上，搭载了BES恒玄BES2700iBP可穿戴方案，XTX芯天下XTSDQ02GWSIG SD NAND闪存和XT25Q08D串行闪存，AIROHA达发AG3352 GNSS解决方案，旷世HSC321I安全芯片，以及ST意法半导体LSM6DSOWTR 6轴传感器和NXP恩智浦的NFC芯片。
