这款海思视讯(hasivo)2.5G交换机的型号是S600W-4GT-1SX-1XGT-SE,型号太长,我都不知道该如何去简称它了。这款2.5G交换机的特点是有一个10G电口,重点看看用了哪款10G PHY。

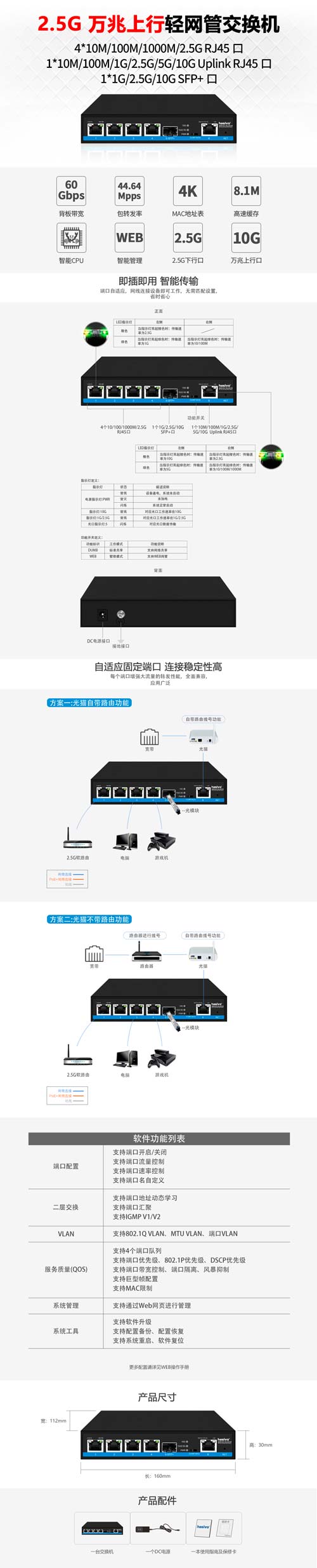

基础信息:

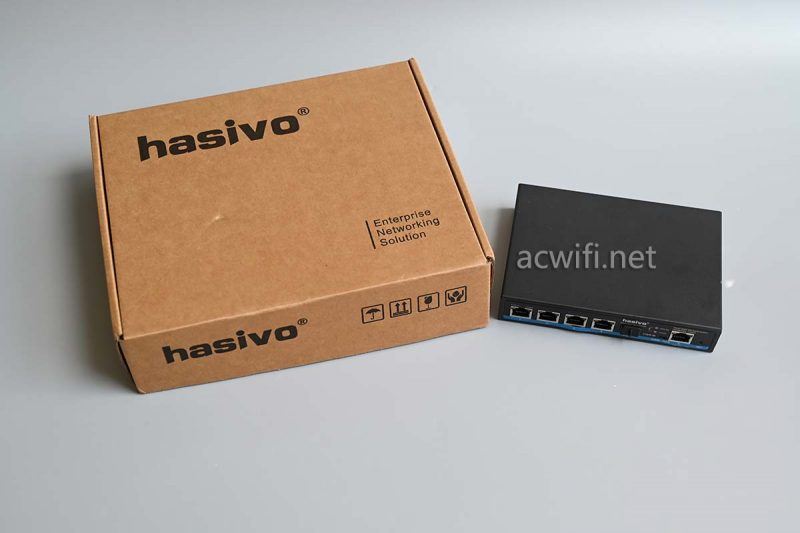

S600W-4GT-1SX-1XGT-SE的外包装:

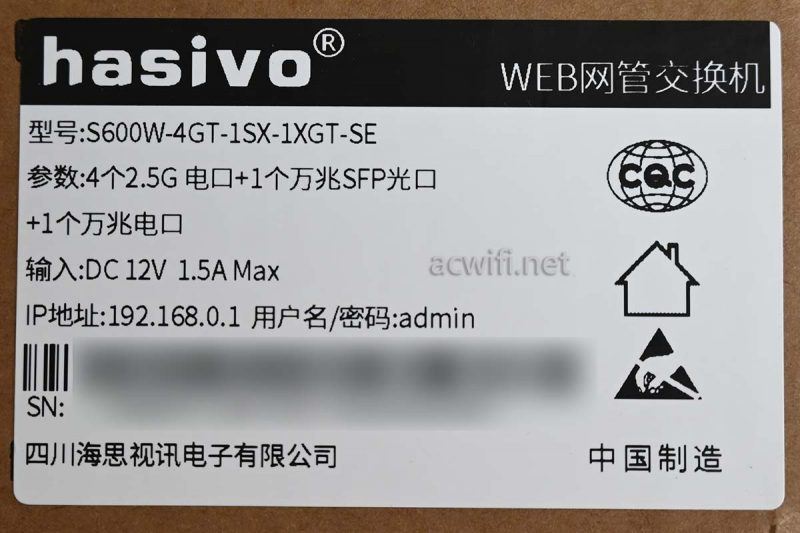

外包装上的标签条码:
机身和配件 :

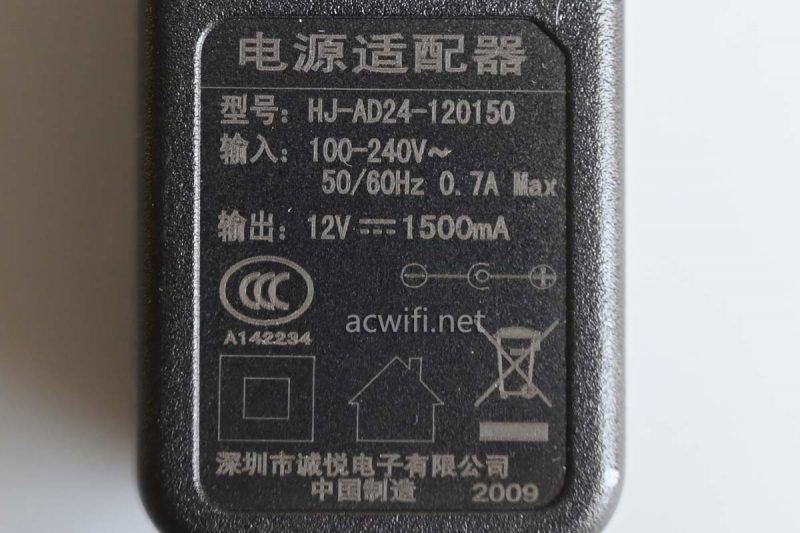

电源输出规格是12V/1.5A,电源给得足,好评。
上一页12 3 下一页 阅读全文
实测各接口的工况状态:
- 空口待机功率是1.75W;
- 插四个2.5G口是5.3W;
- 插四个2.5G口+1个10G网口是8.1W;
- 插四2.5G口+1个10G网口+10G SFP+(多模)是8.9W ;
- 插四2.5G口+1个10G网口+10G SFP+(AQC电口模块)是10.5W ;
- 插四2.5G口+1个10G网口+10G SFP+(BCM电口模块)是9.9W 。

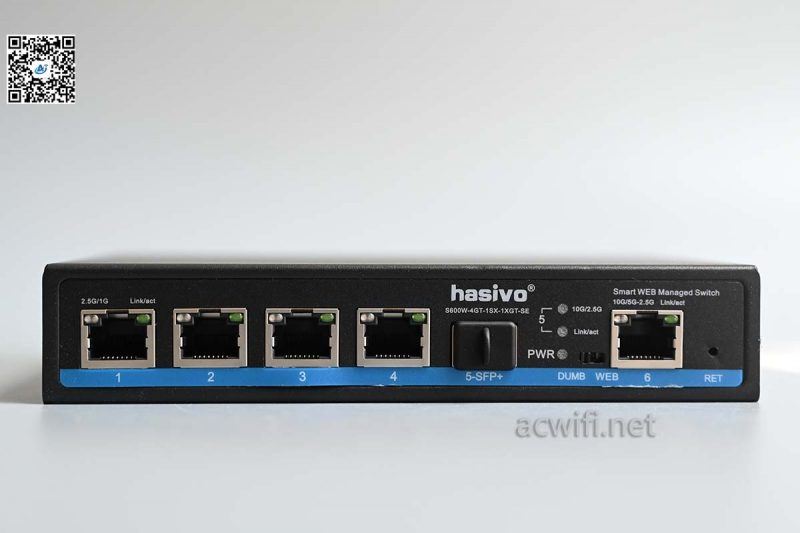

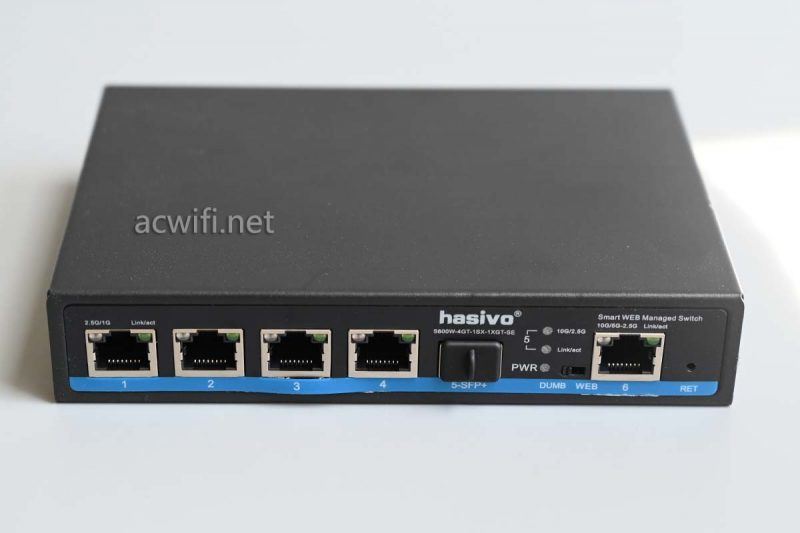

机身正脸:
左侧四个2.5G网口,中间一个10G SFP+,右侧一个10G电口(向下兼容5G、2.5G、1G、100M)。10G光和电之间的“DUMB”和“WEB”切换键,即傻瓜和网管功能的切换。
机身背面有DC电源接口和接地线端子:

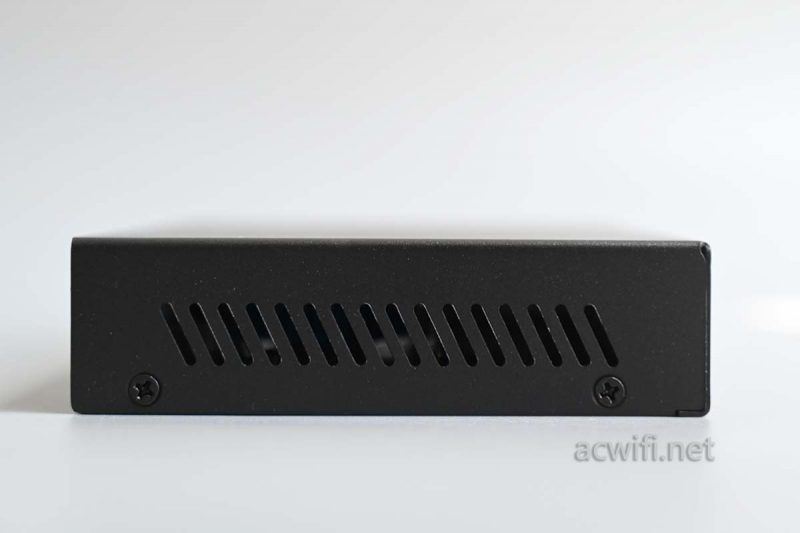

机身两侧散热孔:
机身底部:

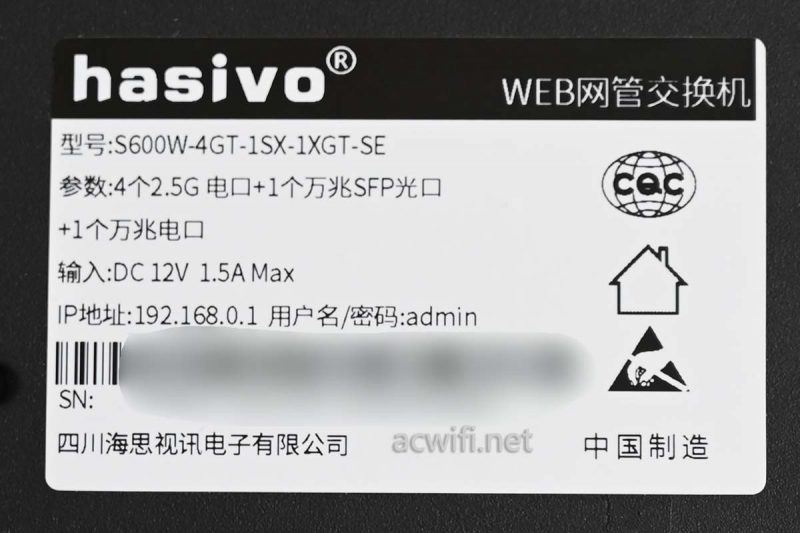

标签内容,型号:S600W-4GT-1SX-1XGT-SE,四川海思视讯电子有限公司。

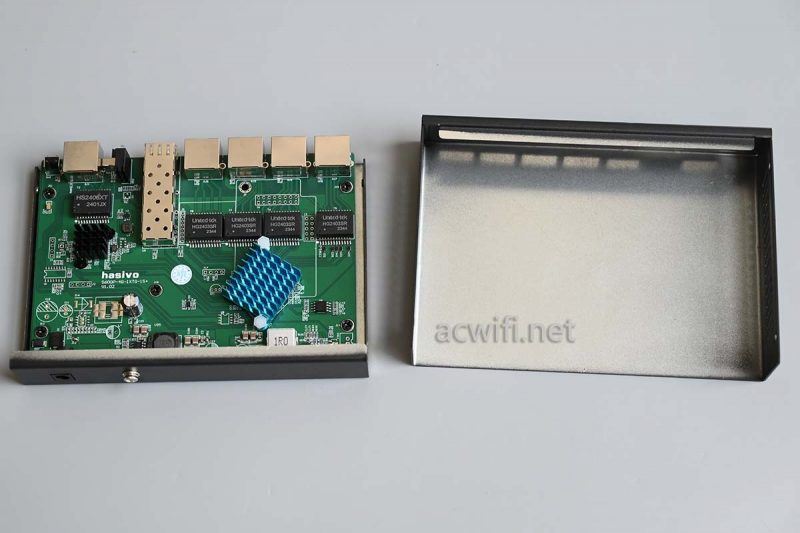

打开外壳:

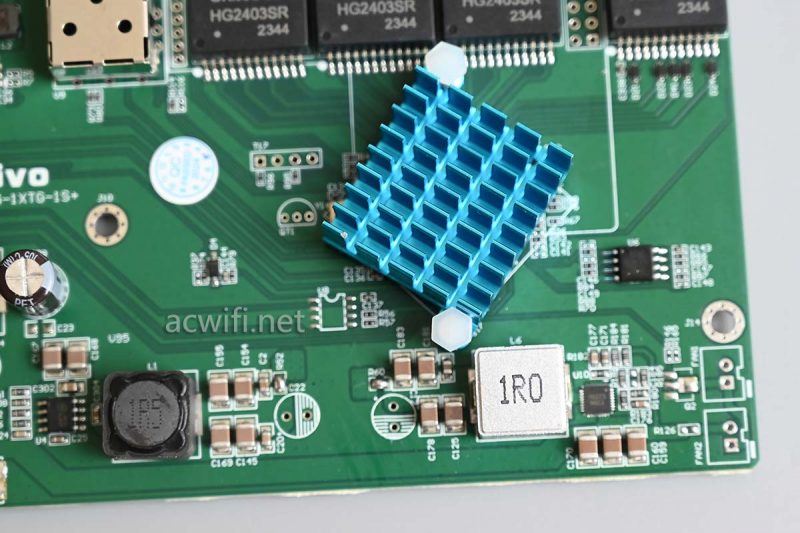

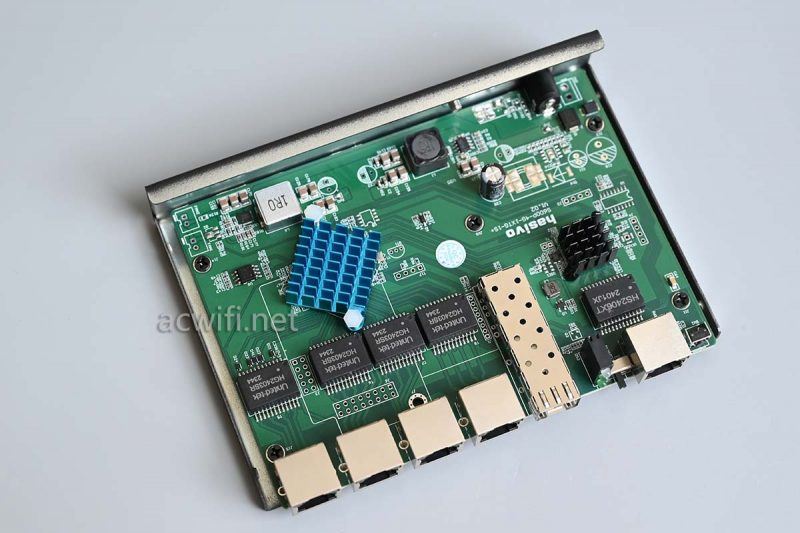

主板上一大一小的两片铝散热器;

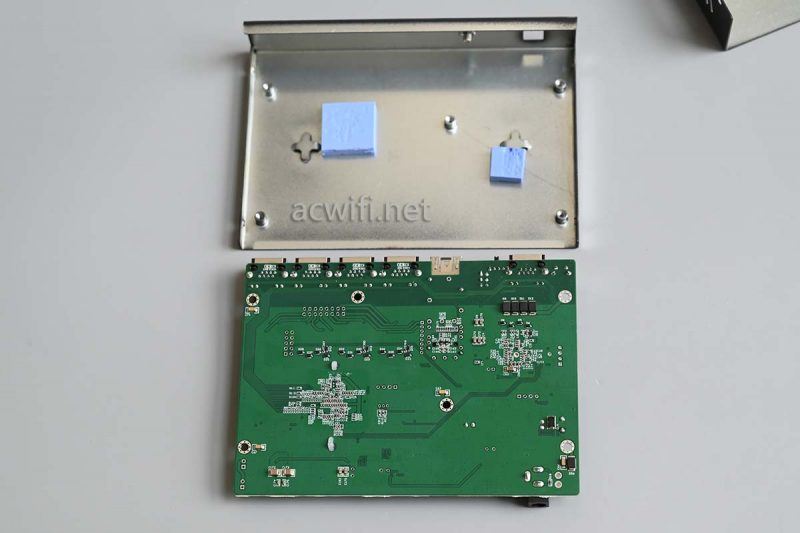

拆下主板并翻转背面:
底部有两片导热硅脂垫片,分别贴在两个散热器的底部。

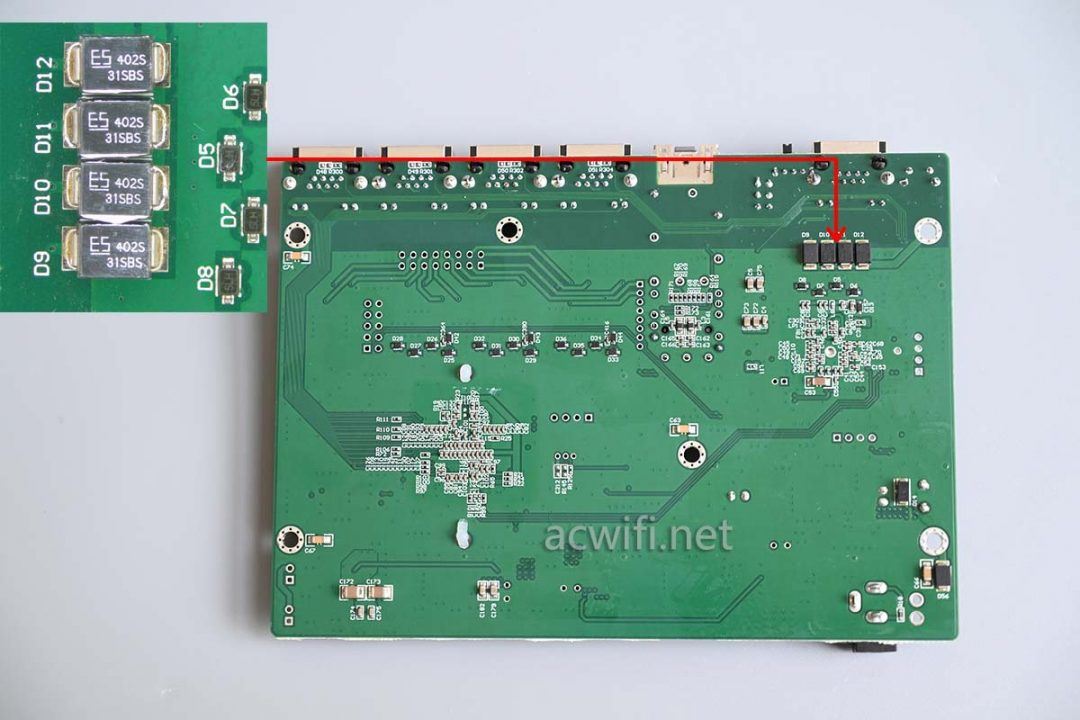

背面这里有几颗芯片, 是什么作用呢? 位于10G网络变压器的背面:
上一页 1 23 下一页 阅读全文
回到主板正面,准备取下两个散热器:

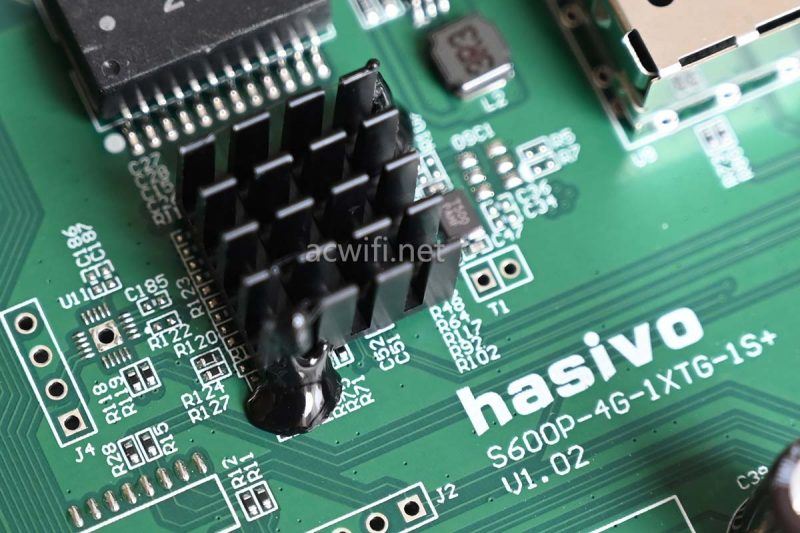

黑色的小散热的对角点了两滴黑色的硅像胶用来做固定:

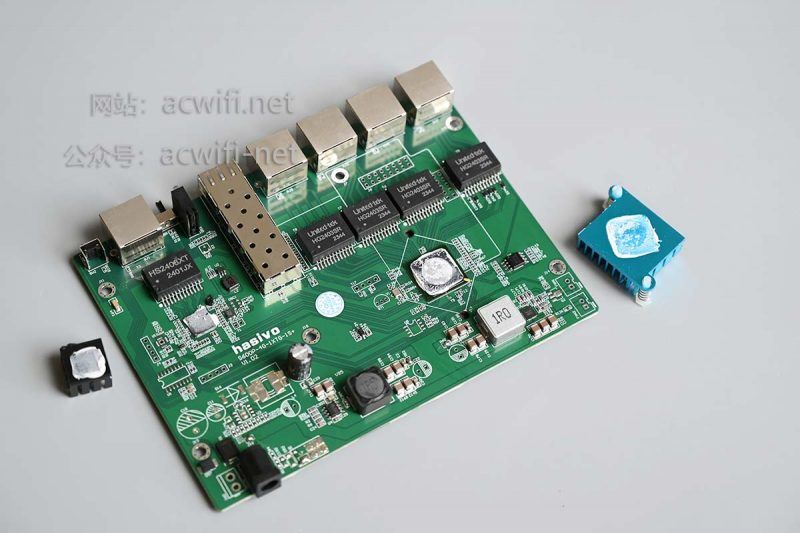

取下来:

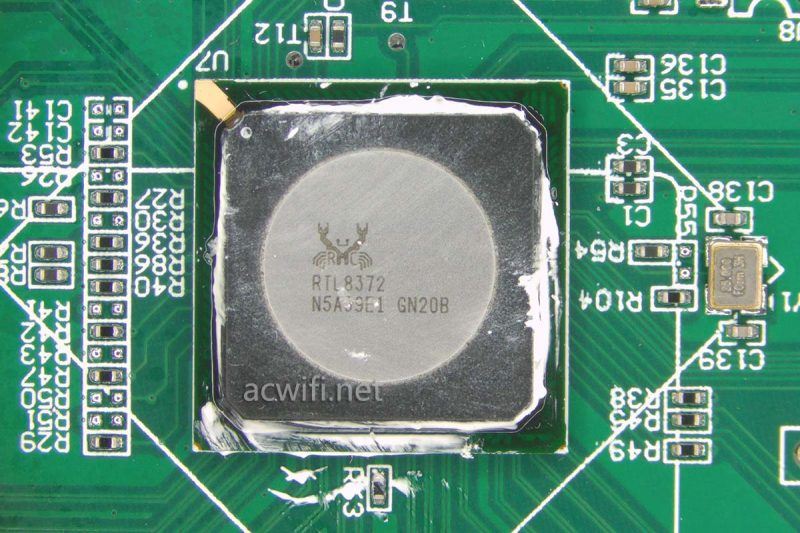

海思视讯S600W-4GT-1SX-1XGT-SE用的交换机芯片是RTL8372:

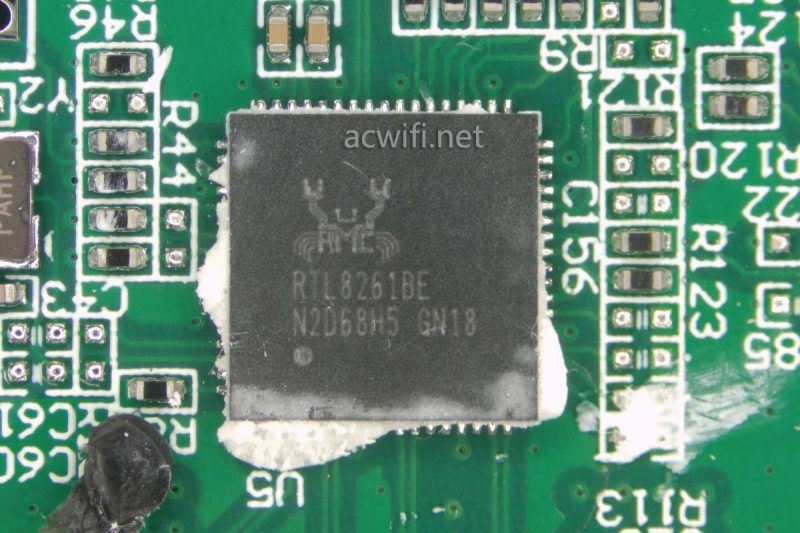

10G PHY芯片是这颗RTL8261BE:
RTL8261BE和RTL8261N有什么差别吗?我不知道呢。

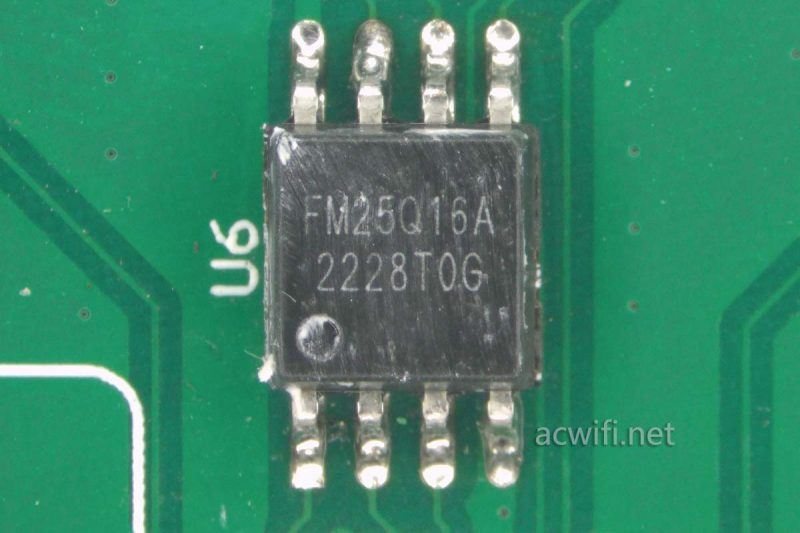

闪存芯片是FM25Q16A,容量2MB:

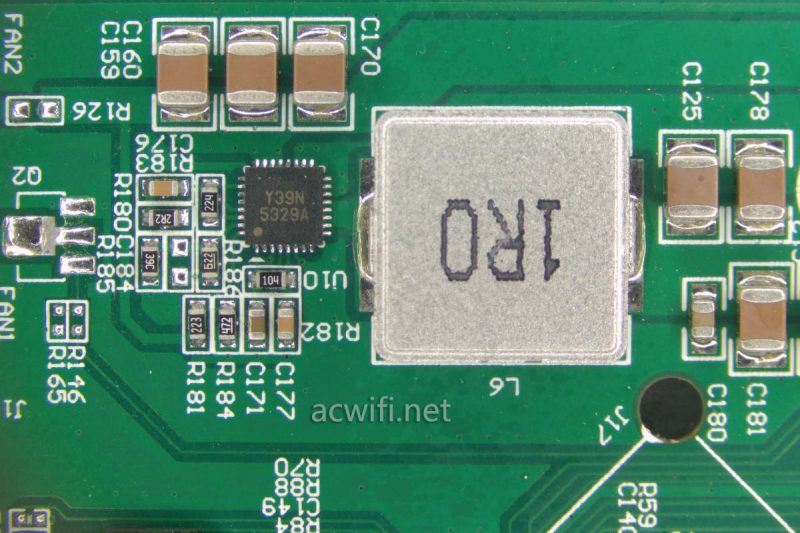

某一电路放大图:

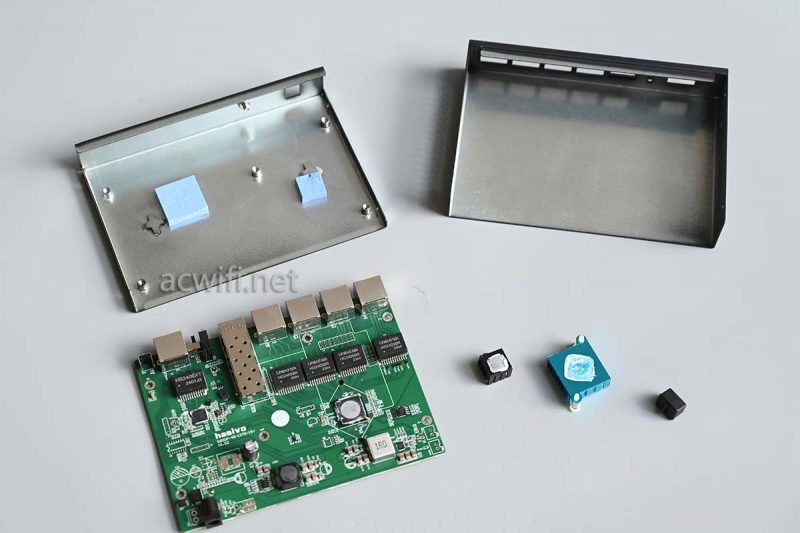

其它 没啥好看了。拆完:

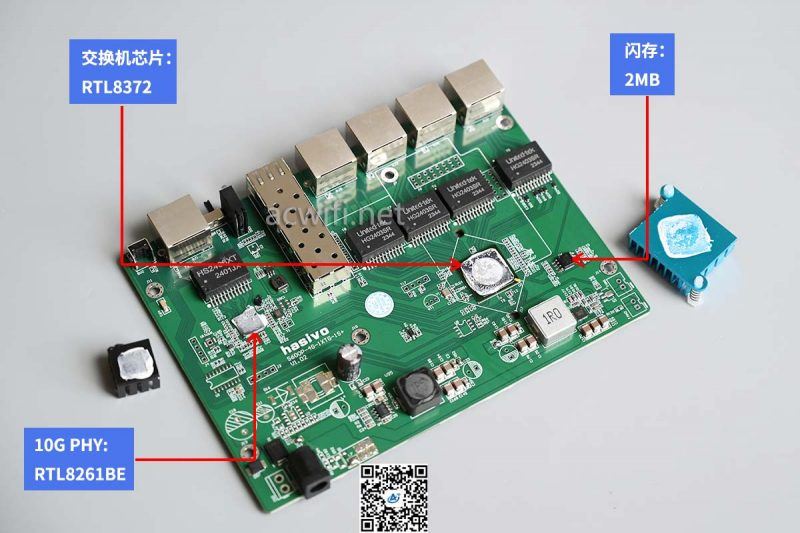

海思视讯2.5G交换机S600W-4GT-1SX-1XGT-SE的所有芯片型号汇总如下图:
网管WEB:
这台带一个10G电口的交换机是我的刚需,接测试仪的光口使用,以便输出不同种类的网口。
这款交换机的售价是399元,偶尔会有满300-40的活动,与“小米万兆路由”相差60元。
适合对10G电口有需求的朋友。否则不必买这款。
相关推荐:200出头的海思视讯8口2.5G轻网管交换机评测
上一页 1 2 3下一页阅读全文
这款海思视讯(hasivo)2.5G交换机的型号是S600W-4GT-1SX-1XGT-SE,型号太长,我都不知道该如何去简称它了。这款2.5G交换机的特点是有一个10G电口,重点看看用了哪款10G PHY。
基础信息:
S600W-4GT-1SX-1XGT-SE的外包装:
外包装上的标签条码:
机身和配件 :
电源输出规格是12V/1.5A,电源给得足,好评。
实测各接口的工况状态:
- 空口待机功率是1.75W;
- 插四个2.5G口是5.3W;
- 插四个2.5G口+1个10G网口是8.1W;
- 插四2.5G口+1个10G网口+10G SFP+(多模)是8.9W ;
- 插四2.5G口+1个10G网口+10G SFP+(AQC电口模块)是10.5W ;
- 插四2.5G口+1个10G网口+10G SFP+(BCM电口模块)是9.9W 。
机身正脸:
左侧四个2.5G网口,中间一个10G SFP+,右侧一个10G电口(向下兼容5G、2.5G、1G、100M)。10G光和电之间的“DUMB”和“WEB”切换键,即傻瓜和网管功能的切换。
机身背面有DC电源接口和接地线端子:
机身两侧散热孔:
机身底部:
标签内容,型号:S600W-4GT-1SX-1XGT-SE,四川海思视讯电子有限公司。
打开外壳:
主板上一大一小的两片铝散热器;
拆下主板并翻转背面:
底部有两片导热硅脂垫片,分别贴在两个散热器的底部。
背面这里有几颗芯片, 是什么作用呢? 位于10G网络变压器的背面:
回到主板正面,准备取下两个散热器:
黑色的小散热的对角点了两滴黑色的硅像胶用来做固定:
取下来:
海思视讯S600W-4GT-1SX-1XGT-SE用的交换机芯片是RTL8372:
10G PHY芯片是这颗RTL8261BE:
RTL8261BE和RTL8261N有什么差别吗?我不知道呢。
闪存芯片是FM25Q16A,容量2MB:
某一电路放大图:
其它 没啥好看了。拆完:
海思视讯2.5G交换机S600W-4GT-1SX-1XGT-SE的所有芯片型号汇总如下图:
网管WEB:
这台带一个10G电口的交换机是我的刚需,接测试仪的光口使用,以便输出不同种类的网口。
这款交换机的售价是399元,偶尔会有满300-40的活动,与“小米万兆路由”相差60元。
适合对10G电口有需求的朋友。否则不必买这款。
相关推荐:200出头的海思视讯8口2.5G轻网管交换机评测
