2024年2.5G光猫已经白菜价了，除了数量特别多的中兴品牌，还有其它的也涌出来上市了。这次把两款光猫一起拆了看看！

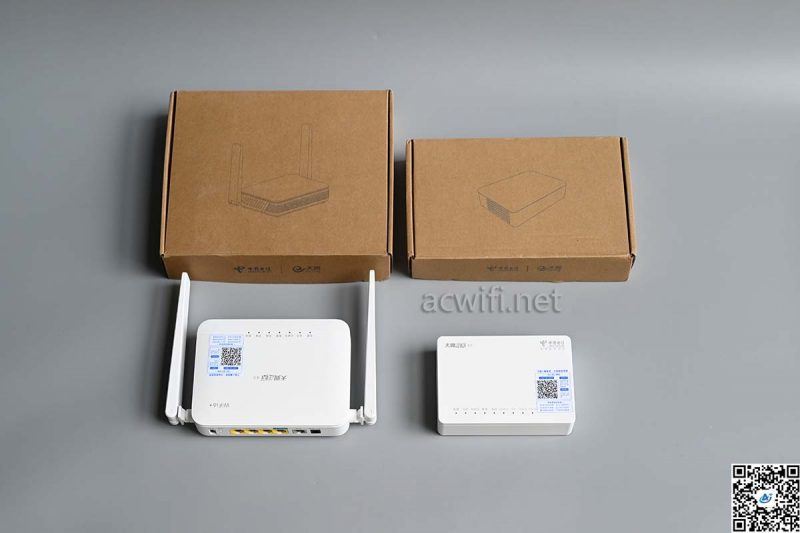

中兴F7615TV3和F7015TV3的外包装如下：
两台机身尺寸比较小，不带无线和下行光的F7015TV3体积更小。

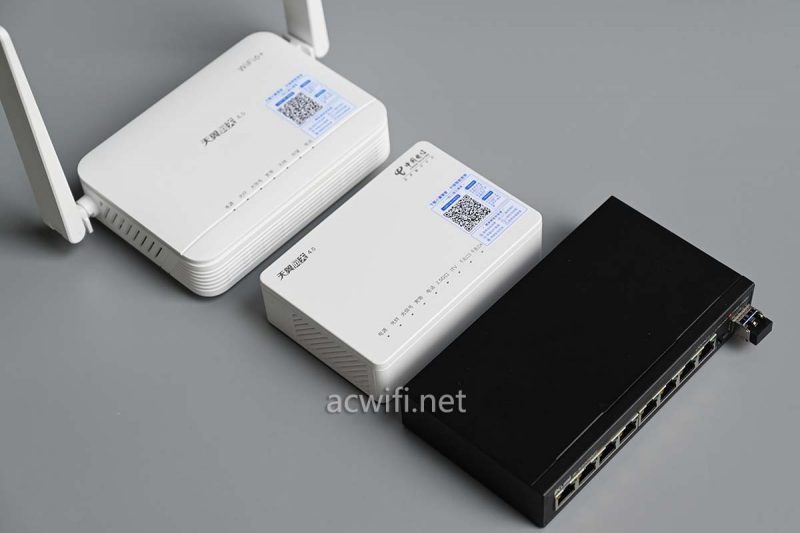

两款光猫跟爱快2.5G交换机放在一起对比尺寸：

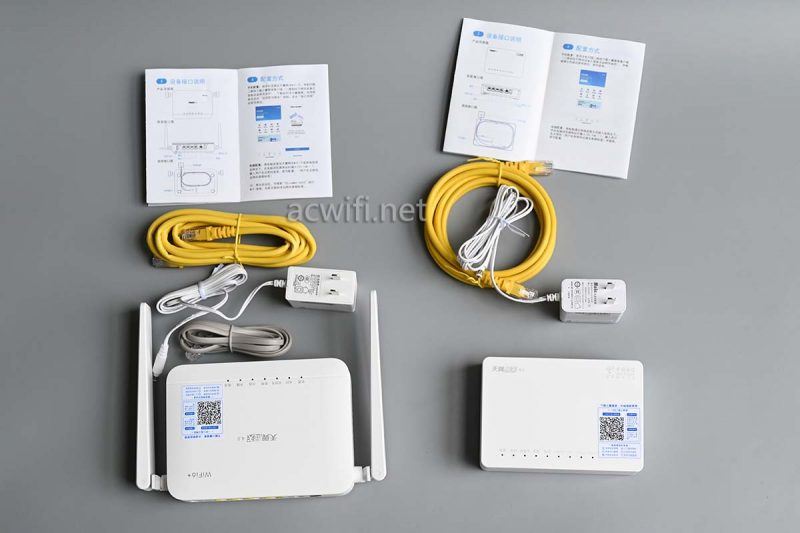

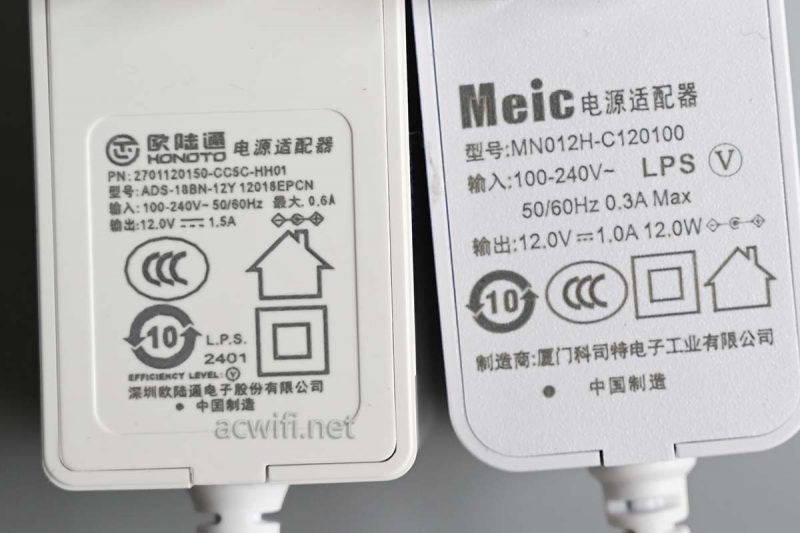

下图左边是F7615TV3的电源，右边是F7015TV3的，因为7615带无线Wi-Fi，所以电源给得大一些，合理。

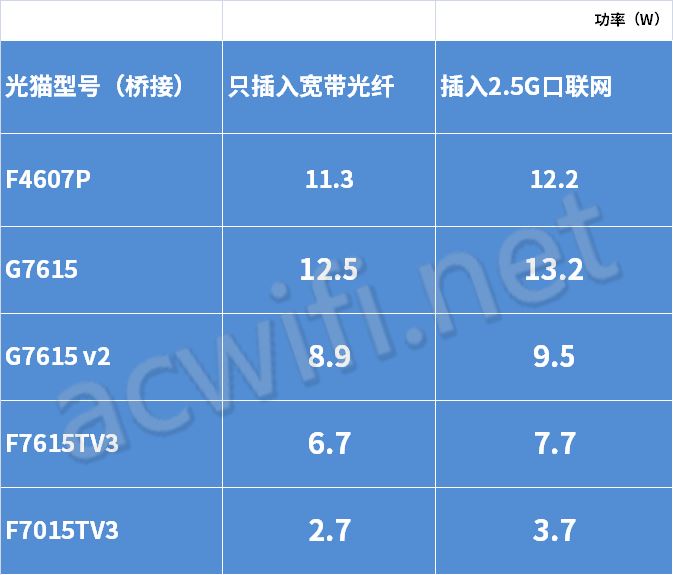

我好早就前就测试过了中兴五款2.5G光猫的先机功耗，如下图：
中兴F7015TV3用12V/1A的电源也是卓卓有余呀。

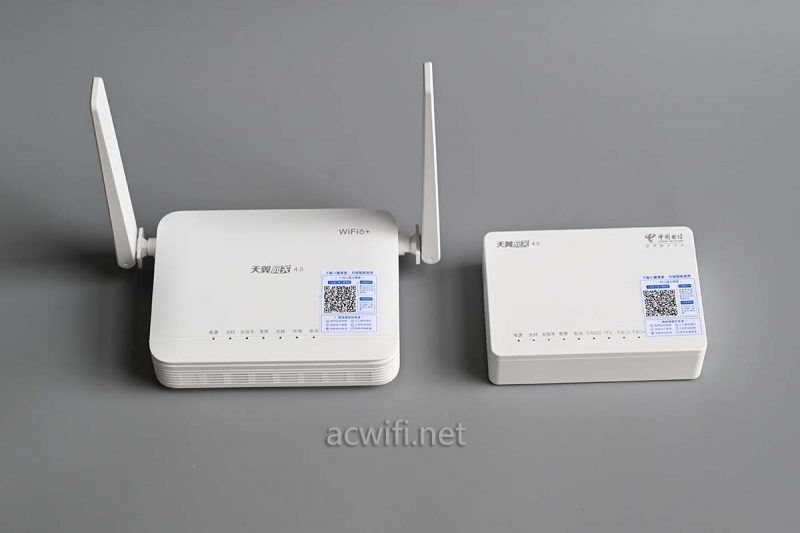

机身正面：

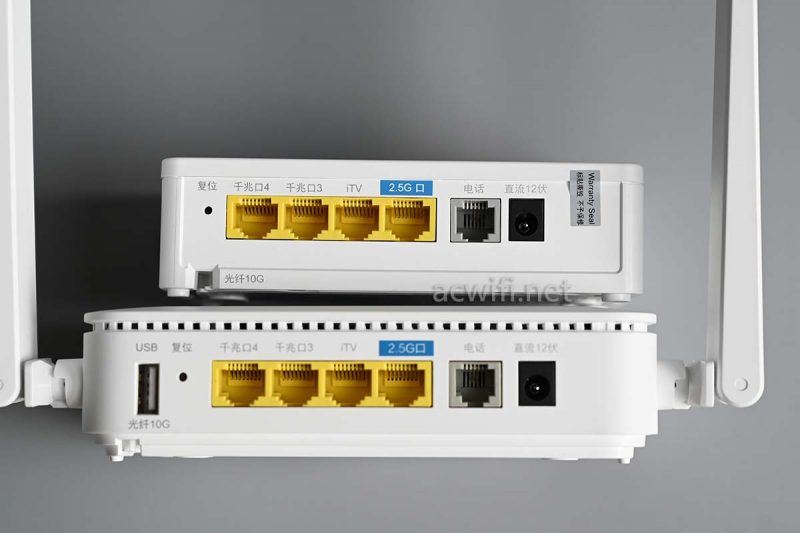

背面口接：

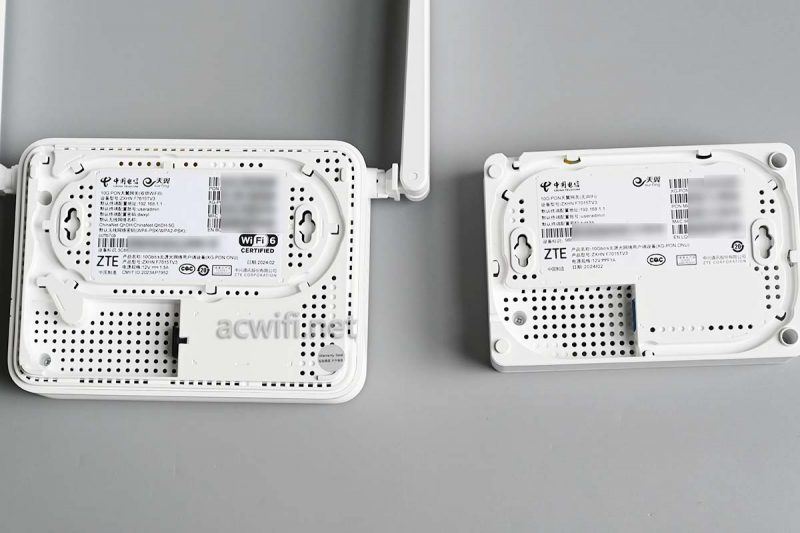

光锚底部：

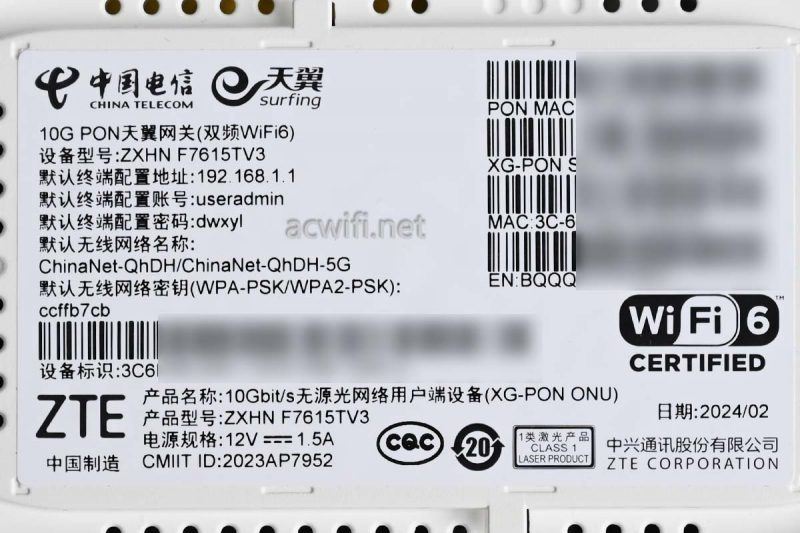

中兴F7615TV3的标签信息：

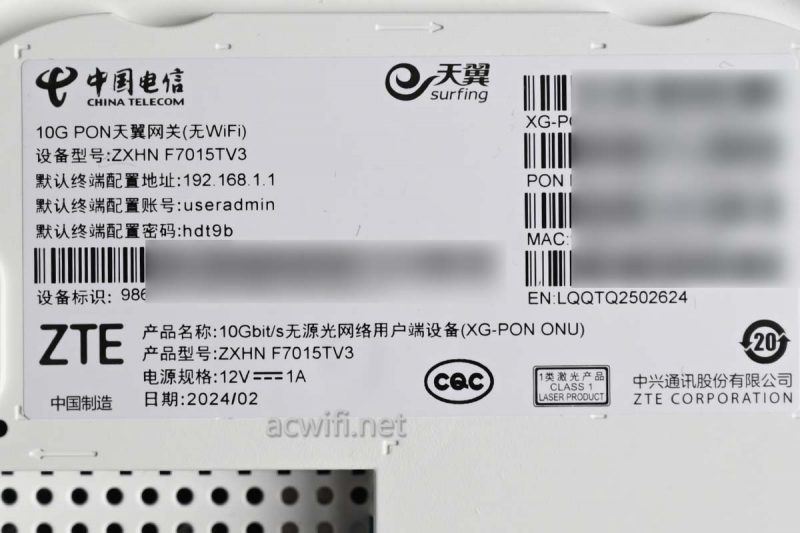

中兴F7015TV3的标签信息：

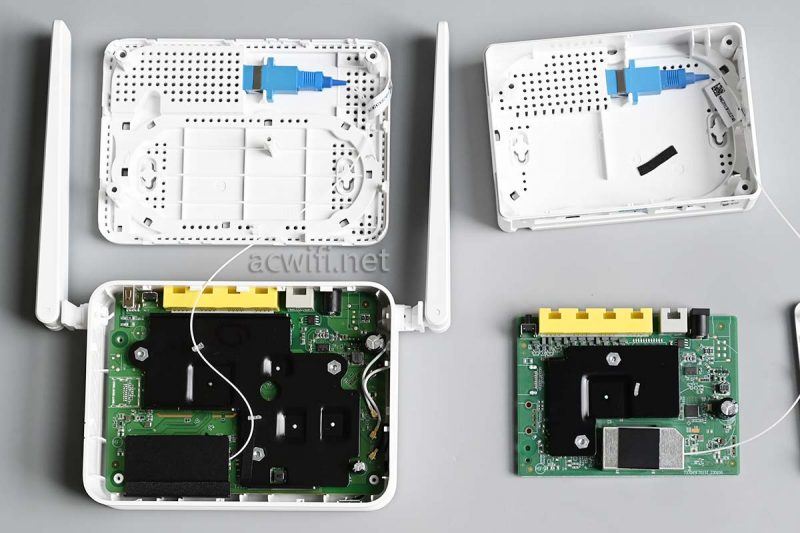

两台同时拆开外壳：
上一页12 3 下一页 阅读全文

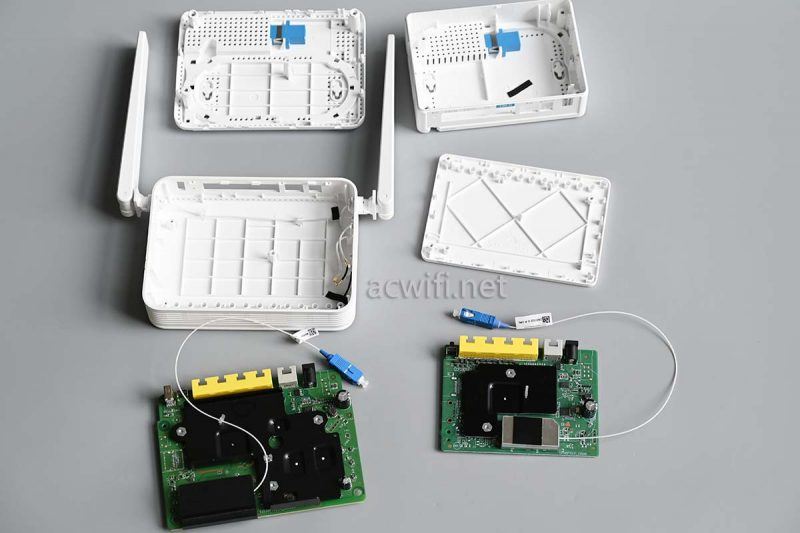

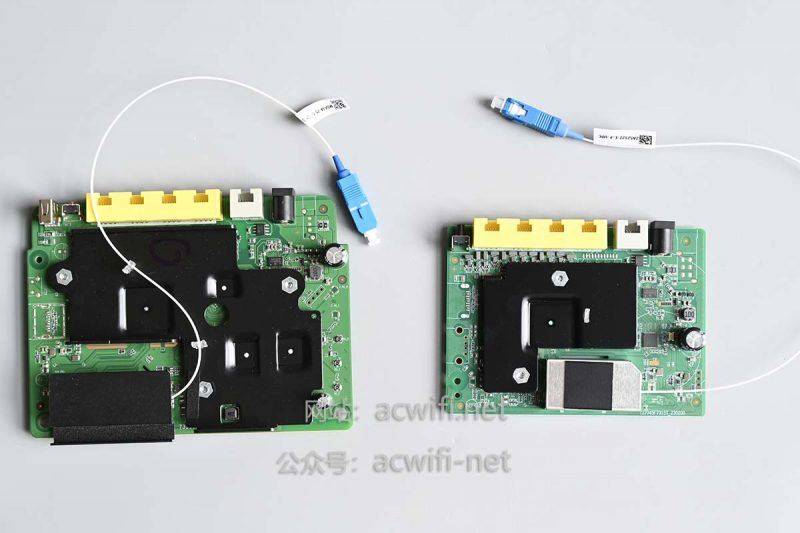

把主板拆出来：

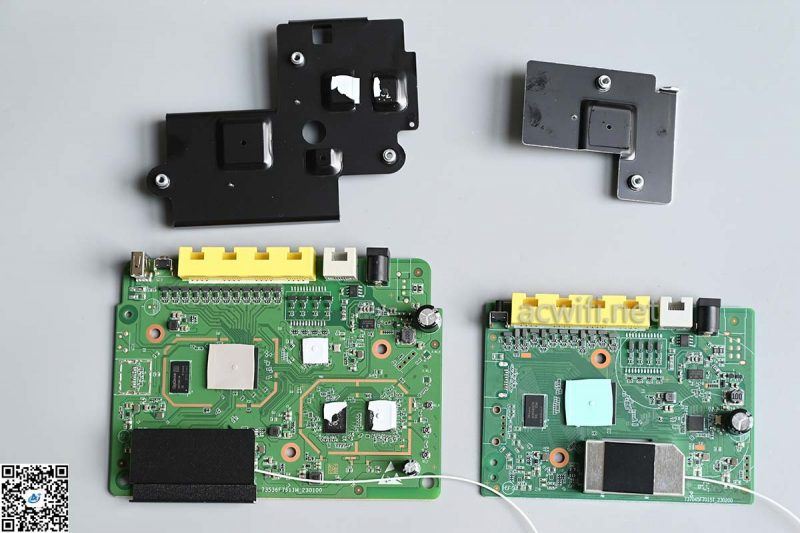

机身尺寸不同，主板大小也不同，用的散热片大小也不同：
因为中兴F7615TV3有无线WI-Fi 芯片，散热片也覆盖到了无线芯片上面，所以散热片更大是合理的。只不过，光发射接收组件（BOSA）屏蔽罩上面的散热片，F7015TV3不该这么一点点呀。如下图红框位置：
这就造成了，PON工作温度，F7015TV3比F7615TV3高的原因。（F7615TV3 61度，F7015TV3 66度）
不过，即使这个温度即使达到90度以上，也是能正常工作的。

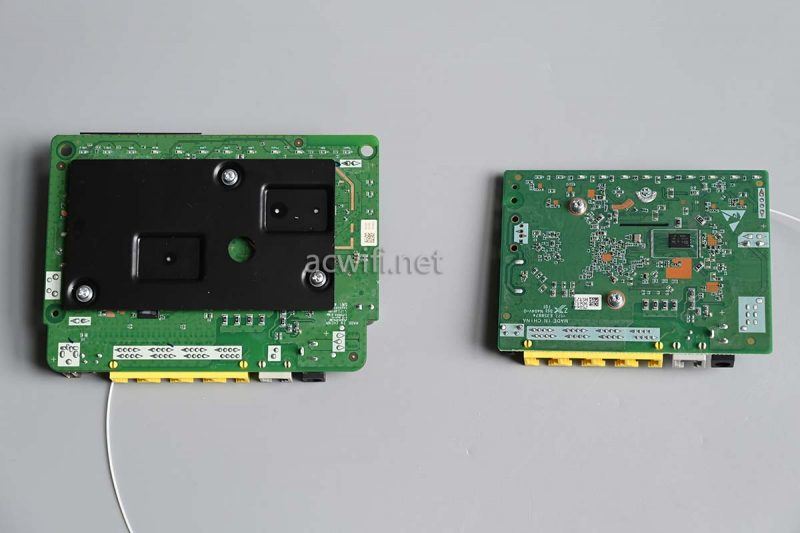

把主板翻过背面看，中兴F7615TV3背面有均热铝板，F7015TV3没有：
两款光猫主板背面的闪存芯片是一样的：HYF2GQ4UTACAE，都是256MB闪存。

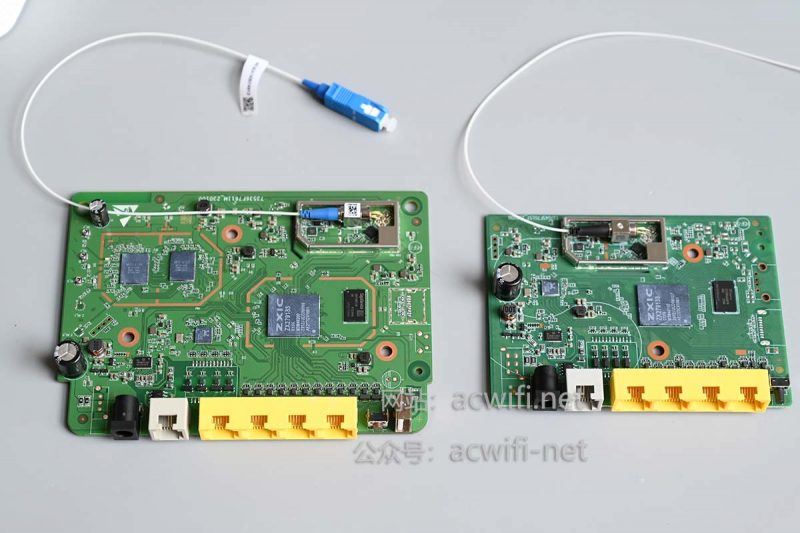

翻到主板正面，并拿掉均热铝板：

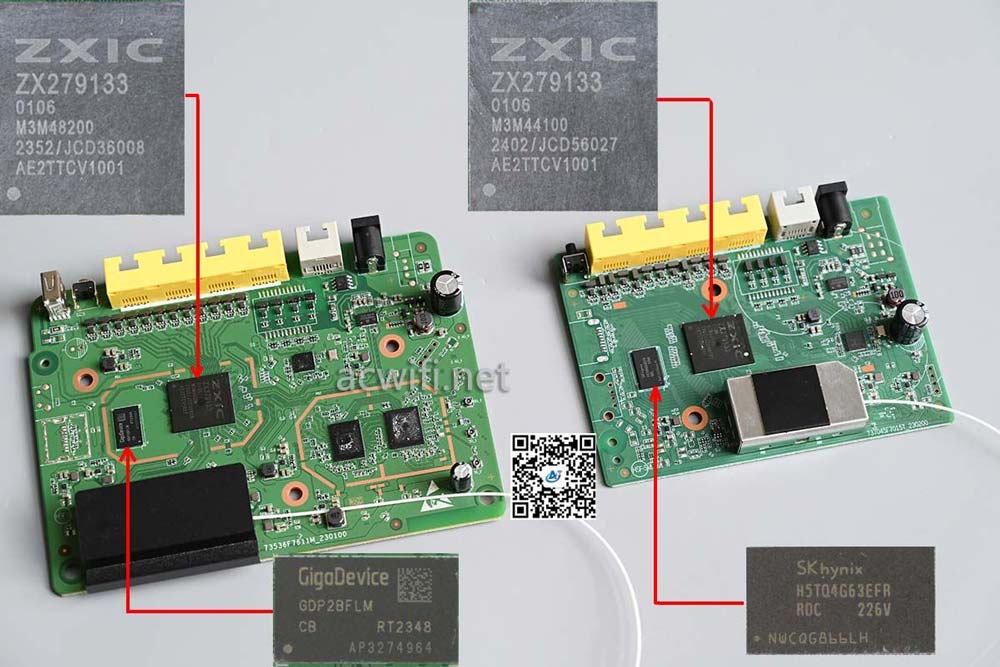

中兴F7165TV3和F7015TV3的CPU型号都是ZX279133；前者的内存芯片型号是GDP2BFLM-CB，容量512MB、DDR3-1866，后者的内存芯片是H5TQ4G63EFR-RDC，也是512MB的容量，DDR3-1866。两者的CPU和内存规格是一样的。

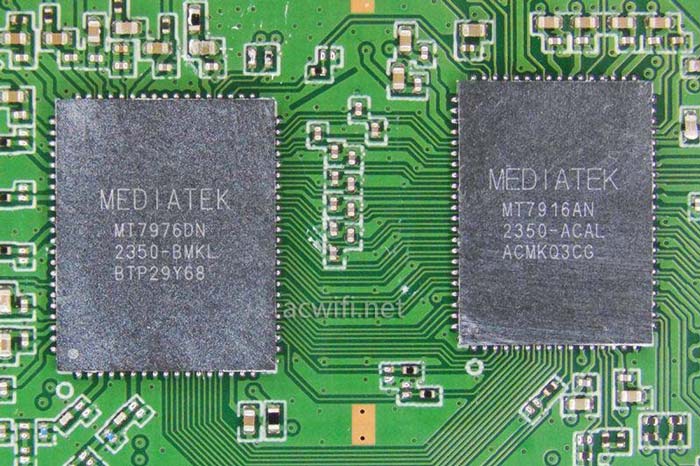

然后是中兴F7615TV3的无线芯片：MT7916AN+MT7976DN。
2.4G和5G均支持2x2MIMO，双频无线总速率3000Mbps。用的内置FEM！
这些无线基带和无线射频芯片，大家都熟悉了吧！

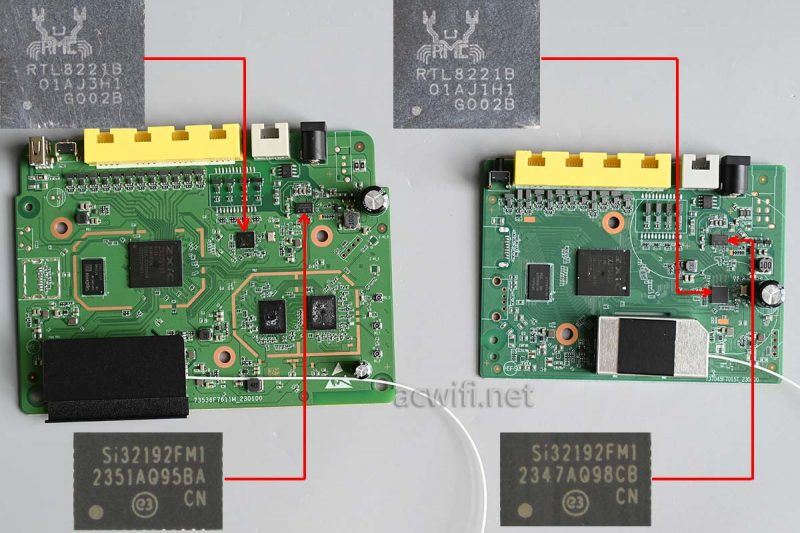

两台光猫的2.5G PHY芯片都是RTL8221B；语音网关IC都是Si32192FM1:
中兴F7615TV3，BOSA屏蔽罩上的散热片截面：
上一页 1 23 下一页 阅读全文
撕下来：

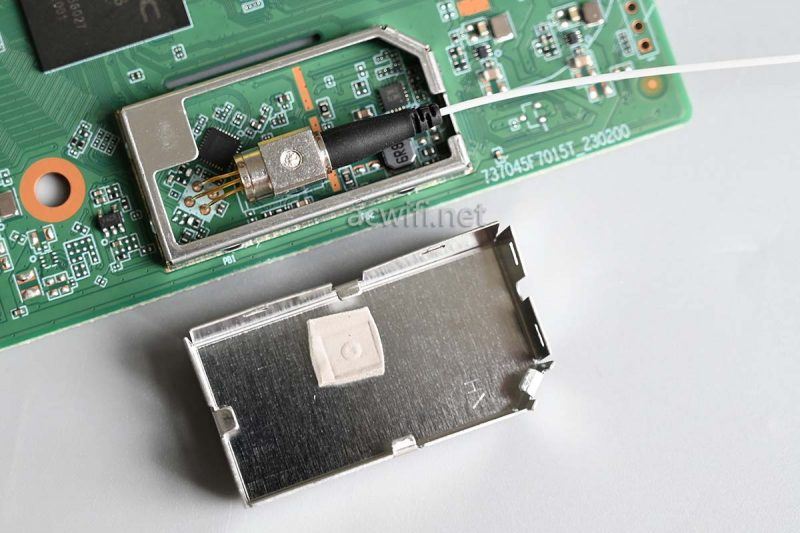

撬开屏蔽罩：
下图是F7015TV3的：

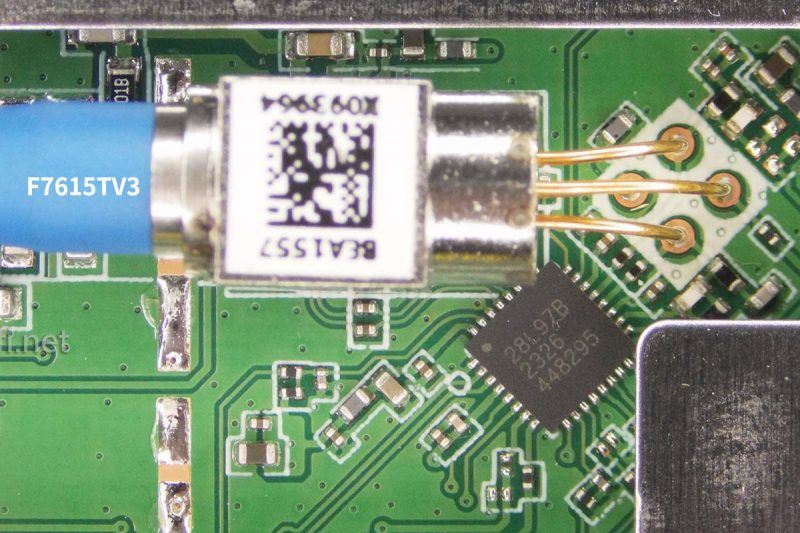

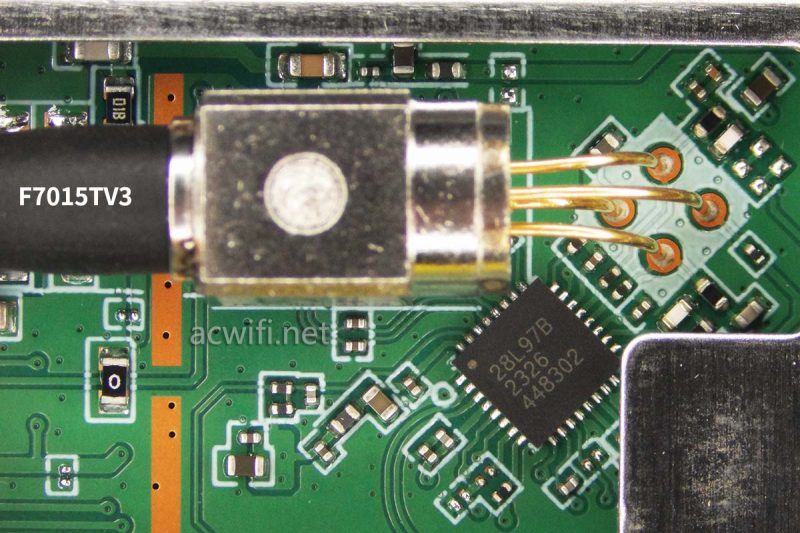

中兴F7615TV3和F7015TV3的10G(非对称)光PHY芯片型号是都是GN28L97：
其它没啥好看了，至此，两款中兴2.5G光猫拆机完成：
中兴F7615TV3的所有芯片型号汇总图如下：
中兴F7015TV3的所有芯片型号汇总图如下：
如果你能拨号成功，但所有网站打不开， 这就需要做一下ITMS注册成功的欺骗。我的这2台光猫都遇到这种情况了，折腾了许久。。。这是在网上找的解决办法。
电信固件和联通固件部分省份没注册ITMS服务器的话会劫持所有DNS请求的结果到192.168.1.1，使用如下命令手动欺骗ITMS注册结果
sendcmd 1 DB set PDTCTUSERINFO 0 Status 0
sendcmd 1 DB set PDTCTUSERINFO 0 Result 1
sendcmd 1 DB save那啥，改地区之前先把设置备份一下，改完后用普通账号登录，在页面上恢复，telnet也会恢复的

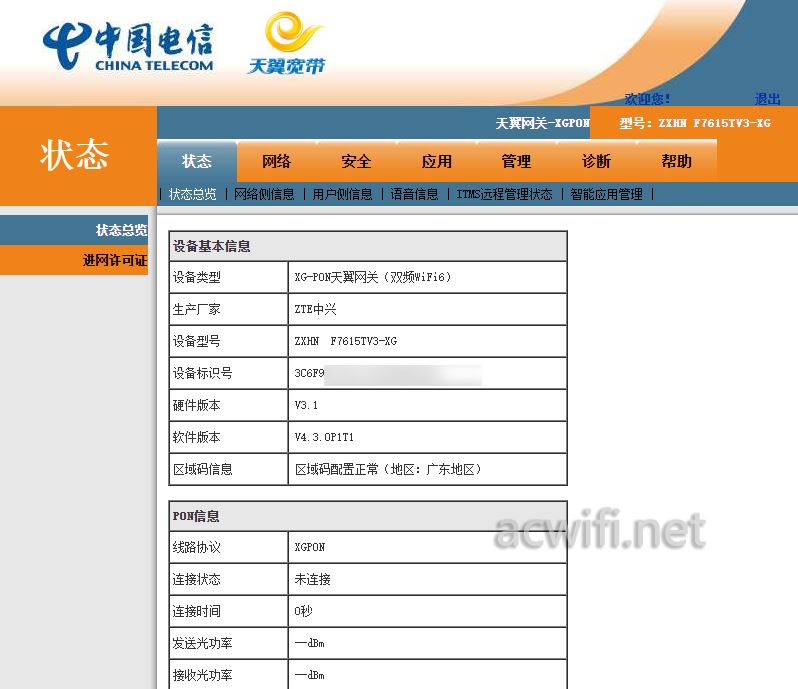

中兴F7615TV3的界面：
中兴F7015TV3的界面：
两款光猫现在都掉到150元以下了吧？
可把F7615TV3的无线功能关了，功耗也低些，散热也好些，不过体积小不了。如果放在弱电箱，根据能量守恒定律，肯定要功耗低的和体积小的。根据需求选择吧！（一定要固化了telnet的。）
很快还会拆一台便宜的大厂的2.5G光猫。
