10口2.5G交换机磊科GS10 拆机测评

好奇这款磊科GS10用的是啥芯片?现在常见的“8+1“会使用RTL8373+RTL8224芯片,由于交换机主控芯片RTL 8373只有两个SERDES,一个接了SFP,另一个接了RTL8224,如果要加多一个10G 光口,就要换更贵的主控了。而磊科GS10只卖299元。。。。所以好大机率不是螃蟹芯片方案。

10口2.5G交换机磊科GS10 拆机测评插图1

配件里是有脚垫的,我忘了拿出来拍照。

10口2.5G交换机磊科GS10 拆机测评插图3

电源是12V/1A,个人觉得有点低了,也没问题。

10口2.5G交换机磊科GS10 拆机测评插图5

分别测了不同数量接口的待机功率:

  • 空口待机G 口时 6.5W
  • 十个端口插功率: 2W
  • 插四个2.5G 口时 4.2W
  • 插八个2.5满时 7.7W

当你全部端口高速传输时,交换机的功率也不会有明显有的增加,8W封顶了。12V/1A的电源也没问题问题,只是电源会长时间运行就会热一点点。

两个10G光口并没有防防尘罩,我京东买的货,不知是不是批次问题还是本来就不打算给配上。

10口2.5G交换机磊科GS10 拆机测评插图7

背面有DC电源输入端口和防接地端口。

10口2.5G交换机磊科GS10 拆机测评插图9

经常看见有人说:电源接口与网口同一面就方便。其实,有没有考虑过会影响体积,还有,当插拨网线时,会不小心碰到DC插头,万一松了就断电,然后。。唉呀。。。所以,放机身后面,可以避免这些问题。

10口2.5G交换机磊科GS10 拆机测评插图11

机身侧面的透气孔或叫散热孔:

10口2.5G交换机磊科GS10 拆机测评插图13

机身底部有壁挂孔:

10口2.5G交换机磊科GS10 拆机测评插图15

标签信息,型号:GS10

10口2.5G交换机磊科GS10 拆机测评插图17

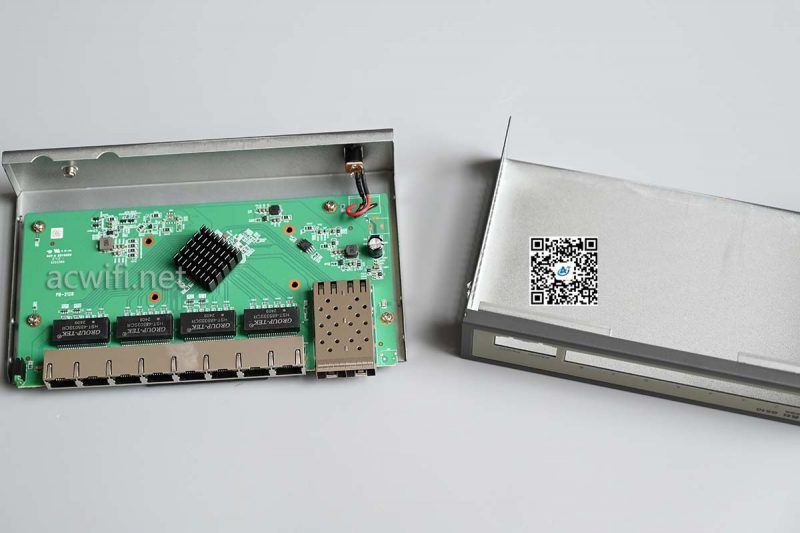

拆开磊科GS10交换机的铁外壳:

10口2.5G交换机磊科GS10 拆机测评插图19

之前谈小米“万兆交换机”的时候,有人留言 说,有塑料外壳的成本,比铁壳高。是真的吗?有行业的可以说说不。我倒不是认为成本高低的问题,是利不利于散热的问题,毕竟你有2两相SFP呀。SFP要考虑散热的,比如这台磊科GS10的SFP底部有导热硅脂垫片,可以把热量导到铁外壳,借助散热。

10口2.5G交换机磊科GS10 拆机测评插图21

10口2.5G交换机磊科GS10 拆机测评插图23

上一页12 下一页 阅读全文

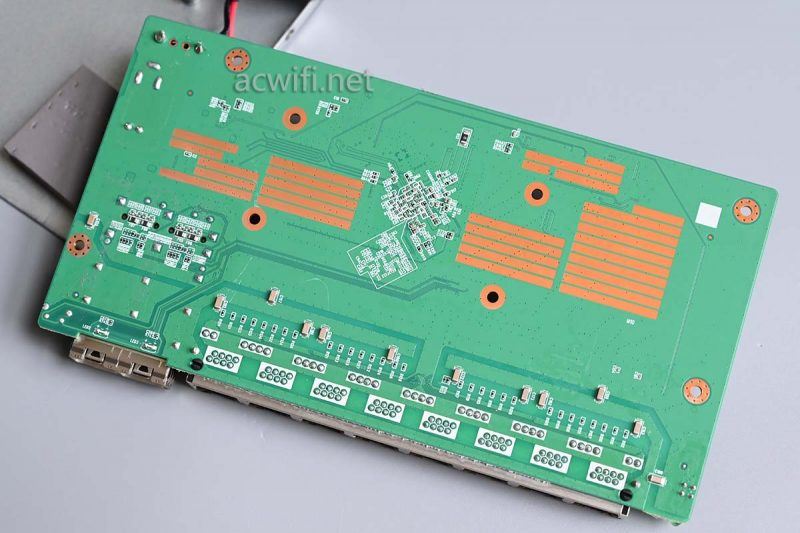

主板背面没啥:

10口2.5G交换机磊科GS10 拆机测评插图25

翻回主板正面,这是单芯片方案呀,一颗芯片包括了所有的,还只用了小小的铝散热片。

10口2.5G交换机磊科GS10 拆机测评插图27

用电吹风吹热散热片,然后用钳子用力扭呀扭之后:

10口2.5G交换机磊科GS10 拆机测评插图29

这款磊科GS10的交换机芯片型号是MXL86282C:

10口2.5G交换机磊科GS10 拆机测评插图31

MXL86282C的属性如下:

10口2.5G交换机磊科GS10 拆机测评插图33

除了MXL86282C,还有不带两个10G口的MXL86280C。

MXL86282C有两个10G XFI / USXGMII / SGMII;内置了八个2.5G PHY。真是用一颗抗下了所有!

有一颗闪存芯片,型号是EN25QE32A-104HIP,容量4MB:

10口2.5G交换机磊科GS10 拆机测评插图35

其它没什么看了吧。

磊科GS10的所有芯片型号汇总图如下:

10口2.5G交换机磊科GS10 拆机测评插图37

我觉得吧,交换机没民要测背板带宽吧。数据交换又没啥瓶颈,除非物理接口限制。

简单测一下,8个2.5G网口,每两个为一组,同时进行双向传输。结果如下:

10口2.5G交换机磊科GS10 拆机测评插图39

2.5G网口的传输速度(实际传输的数据)上限是2372.66Mbps,只要结果接近这个数值,就算跑满了。如上图,八个2.5G口双向同时传输,能跑满。

然后是两个10SFP双向:

10口2.5G交换机磊科GS10 拆机测评插图41

千兆网口跑满的上限速度是947.23Mbps,10G就是10倍关系。接近于9.472Gps就是跑满10G口了。从上图可看,两个口的两个方向均跑满了。

(如果改用巨帧,传输速度会更高一点点。)

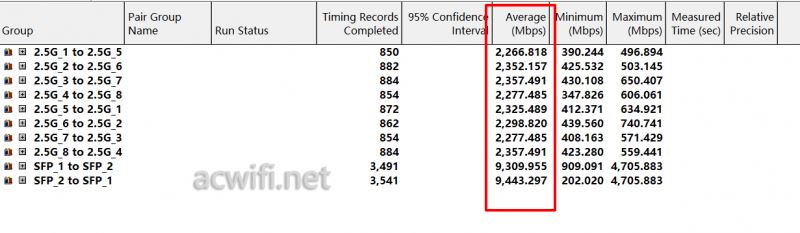

然后把以上两个测试同时进行:

10口2.5G交换机磊科GS10 拆机测评插图43

各口各方向均能跑满。

交换机芯片都逃不掉大口向多个小口同时传输时,有堵塞现象,不管万兆对多个2.5G口,还是千兆对多个百兆口。比如这样:

SFP1同时向1-4号2.5G口发送数据,这时,每个口每个方向 都达不到2.37Gpbs了:

10口2.5G交换机磊科GS10 拆机测评插图45

SFP2也是这个情况 :

10口2.5G交换机磊科GS10 拆机测评插图47

正常的现象。不要叫生叫死,又要“蜢刀持大脾”

如果要数据更难看一些,只要把上面的情况跑个双向就行了,结果会比较惨:

10口2.5G交换机磊科GS10 拆机测评插图49

正常正常,大口喷过来,小口受不了呀。

好了,299元的价格,拥有8个2.5G网口和两个10G光口,性价比还不错呀。只是体积比较大一点点(205 x 115 x 43 mm)。可惜没有机架版本,否则 我替换掉GS6用了。

不急的话可以等其它小厂的相同芯片方案的交换机。
