无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测

喜欢折腾远程访问的朋友对蒲公英这个品牌一定非常熟悉,经过这几年在远程连接领域的积累,形成了包括贝锐向日葵远程控制、贝锐蒲公英异地组网、贝锐花生壳内网穿透在内的三大产品矩阵。许多大型企业的远程解决方案均采用蒲公英的技术,凭借智能组网功能简化了远程访问公司内网、OA 系统、ERP 系统的过程,使得用户无论是出差还是在家都能轻松处理工作事务,并且还有助于节省专线和公网 IP 的相关费用。

贝锐蒲公英云智慧组网最近推出的全新的企业路由器 X5 Pro,配备了新一代 Arm 双核芯片,不仅提升了组网速率,还能支持最高 300 台网络终端的稳定连接,异地组网性能显著提高了 261%,实现更高速的组网传输速度。支持单双 WAN 智能切换及双 WAN 负载均衡,有效保障连接的稳定性;还装备了一个 USB3.0 接口,支持网络卡、移动硬盘、打印机等 USB 设备接入,也可用于搭建私有云。在无线技术方面,支持 wifi6 双频并发,速率可达3000Mbps,提供 2.4GHz 和 5GHz 两个频段,5 根外置全向高增益天线,确保优异的穿墙性能和高速流畅的体验。

499元入手,经过一段时间的使用感觉还不错,今天跟大家分享下这款蒲公英X5 Pro 路由器的使用感受。

一、异地组网

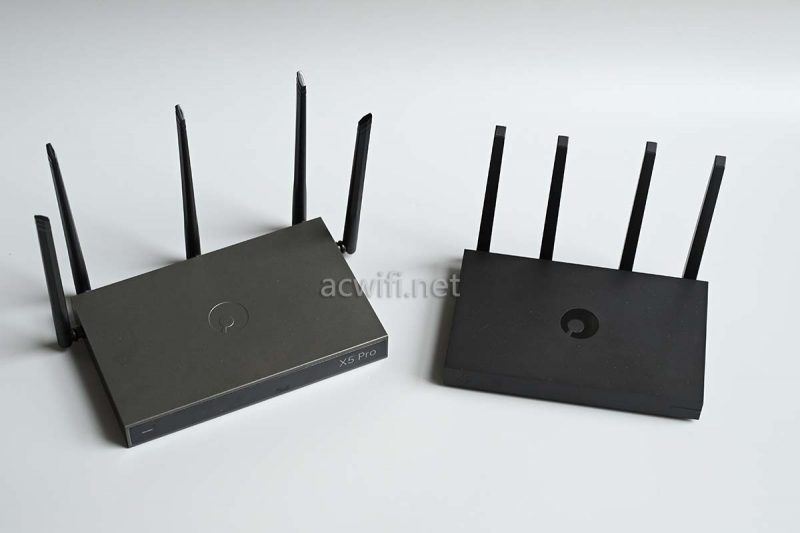

贝锐蒲公英新出了一款X5Pro,对比之前的X5的AX1800无线规格,提升到了AX3000。(下图左边是贝锐蒲公英X5Pro,右边是贝锐蒲公英X5)

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图1

贝锐蒲公英X5Pro有一个2.5G网口,可以让无线突破千兆。

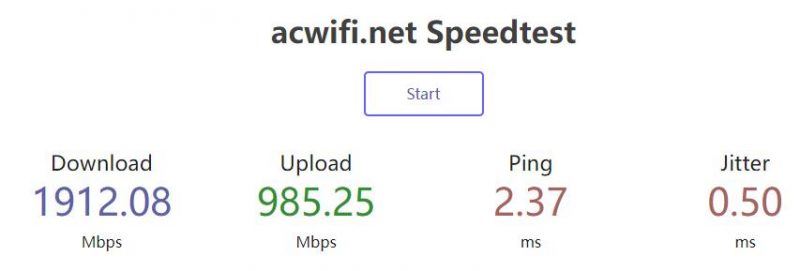

下图是2.5G WAN到5G无线的测速:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图3

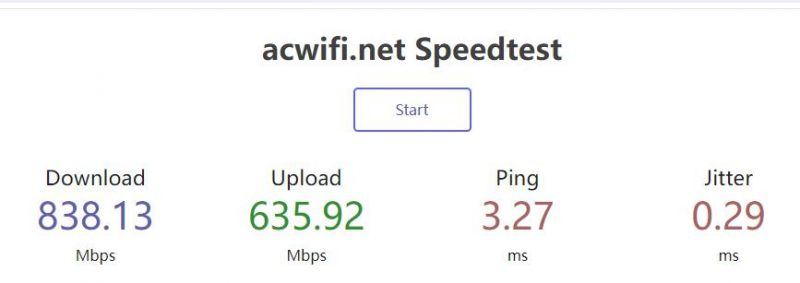

下图是锐蒲公英X5用千兆WAN到5G无线的测速:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图5

听说两台蒲公英路由器可以异地组网,即使没有公网IP,也可以让不在同一个网络下的电脑互相访问。 我有两条宽带,一条广电,一条联通。正好可以试试。

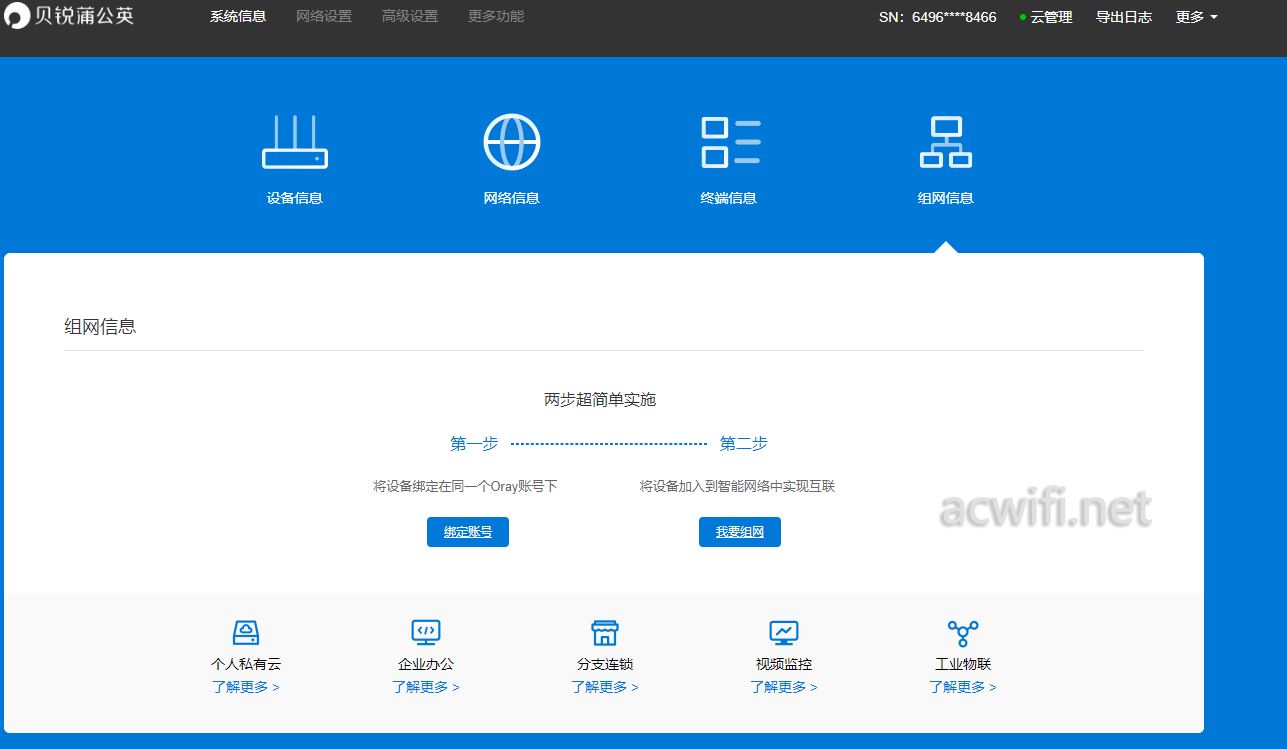

组网好简单的:“绑定帐号”- 我要联网”。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图7

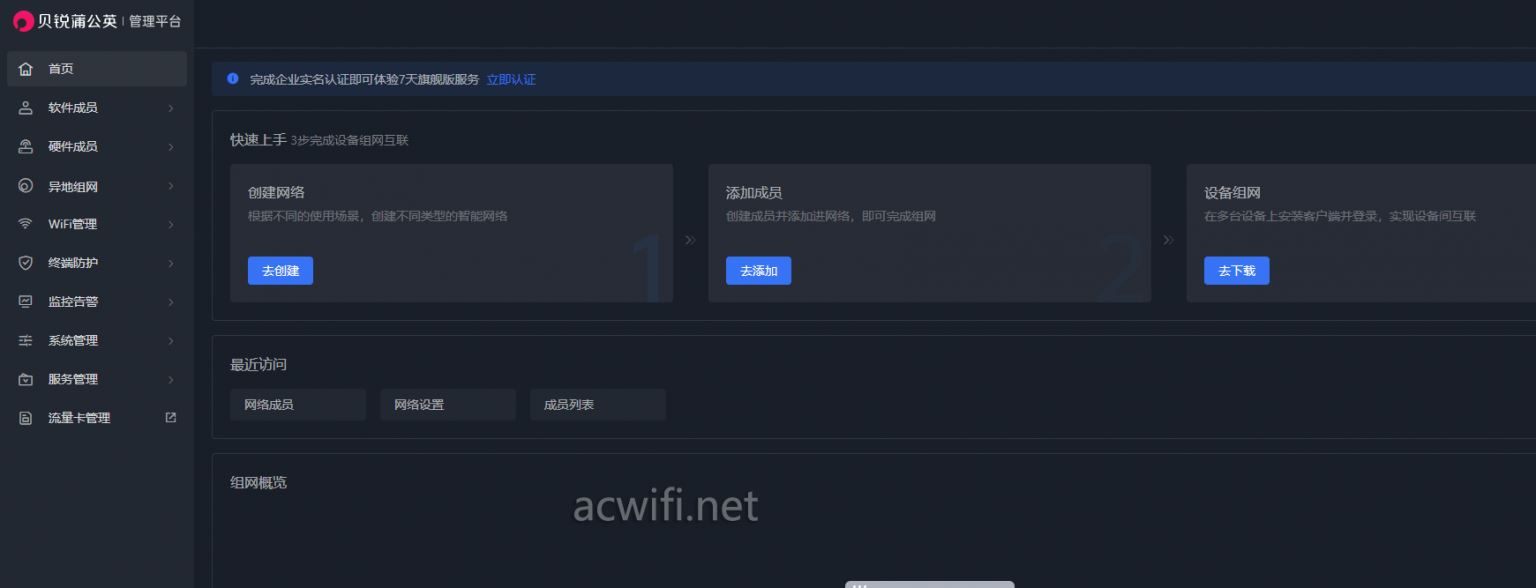

然后跳转到贝锐蒲公英管理平台:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图9

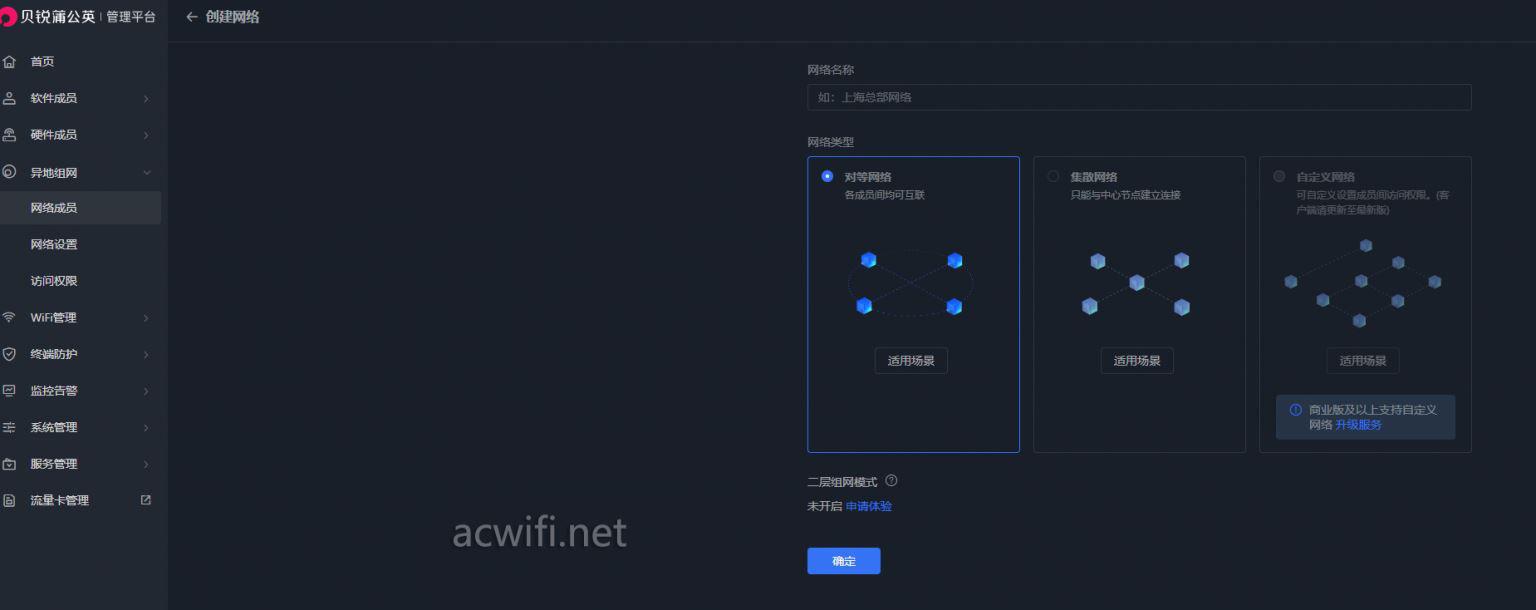

在异地组网菜单下选择“对等网络”(免费版)

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图11

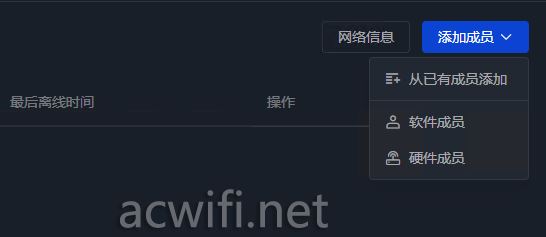

添加成员:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图13

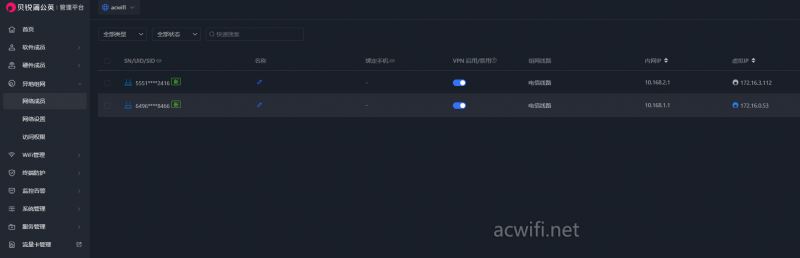

完成:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图15

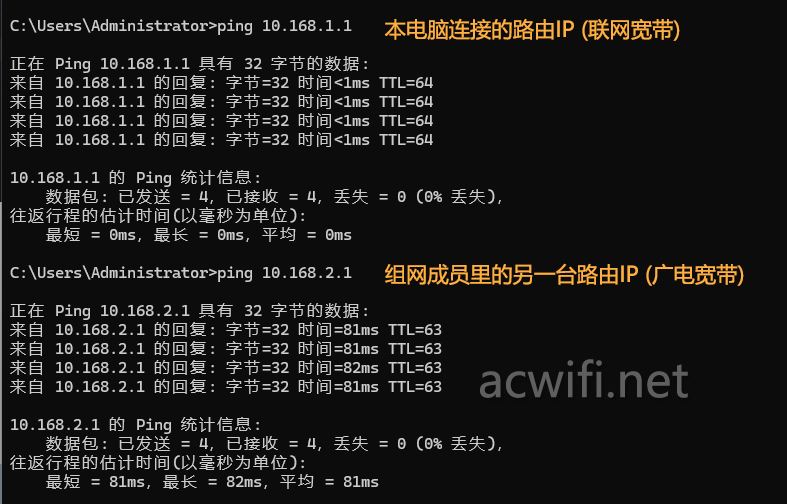

要看成功不成功,只要在一个成员下的终端ping另一个成员的IP就行。比如本电脑连接在10.168.1.1(联通宽带)下,ping另一台成员的路由IP:10.168.2.1,直接就能通过互联网ping通了。(从延时也可以看出)

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图17

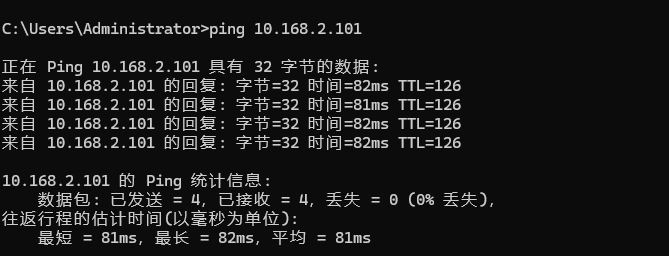

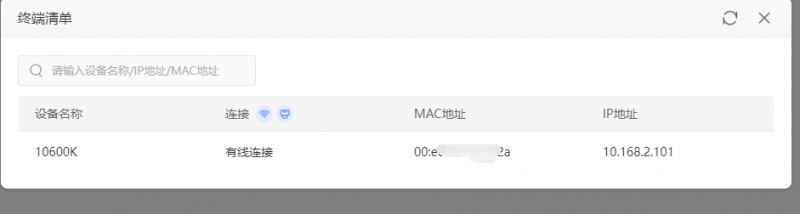

当然也能ping通组网成员里的接入终端。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图19

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图21

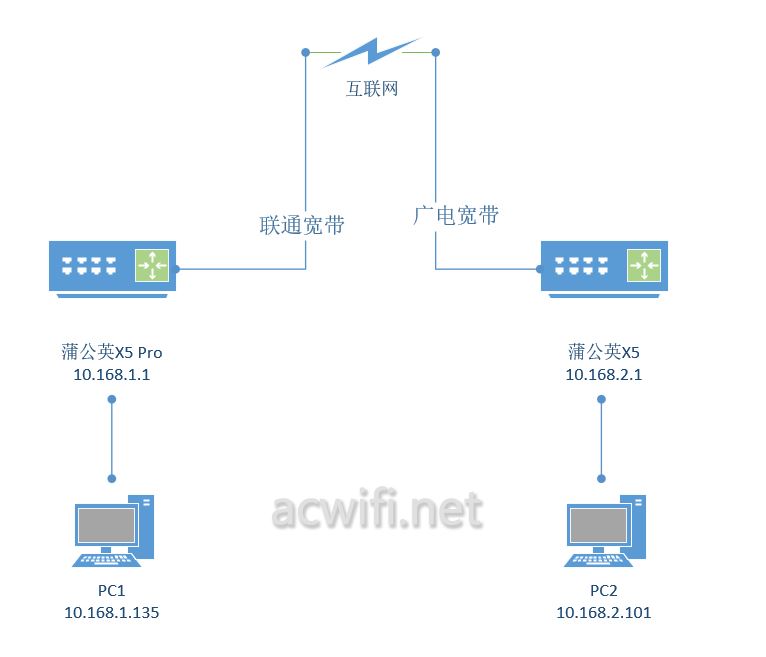

现在测试一下异地组网后的文件传输速度。各设备连接示意图如下:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图23

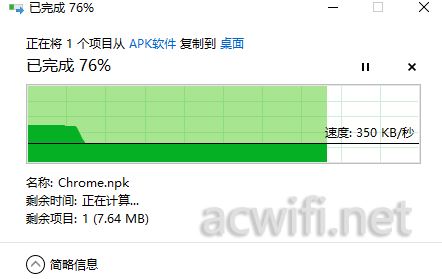

只要在文件管理器里面输入“\IP”就可以访问对方共享的文件 。在PC1中,操作从PC2里拖一个文件看看:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图25

虽然看着像是350KB/秒,实际上用文件容量除以时间就可以得出平均速度大约是225KB/秒,也吻合免费版所给的“中转带宽”上限:2Mbps。

上一页12 3 4 5 6 7 下一页 阅读全文

下面拆机看看。

二、拆机

贝锐蒲公英X5Pro的外包装:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图27

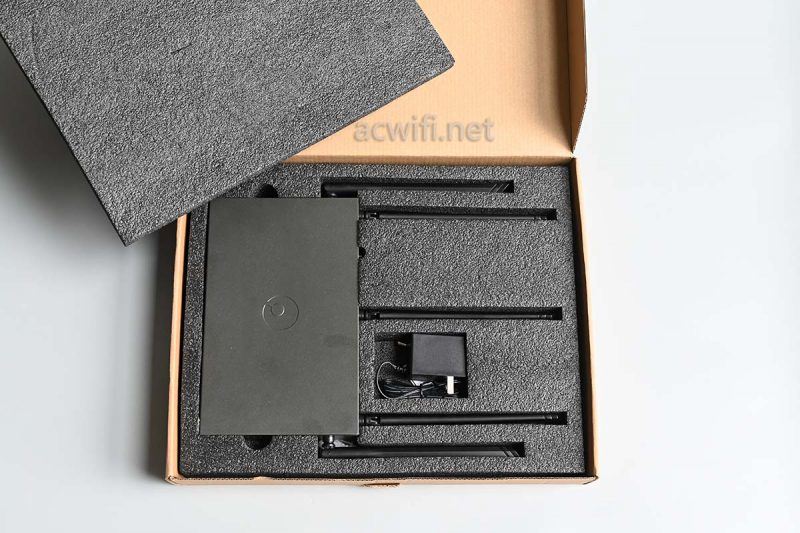

打开包装:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图29

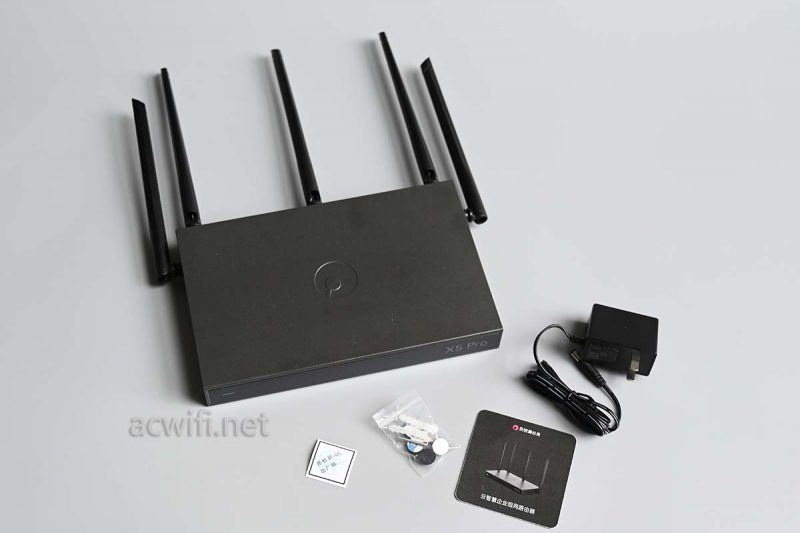

机身和配件 :

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图31

电源输出规格12V/1.5A,实测当插入2.5GWAN和千兆LAN网口之后,待机功率是5.4W,不算高。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图33

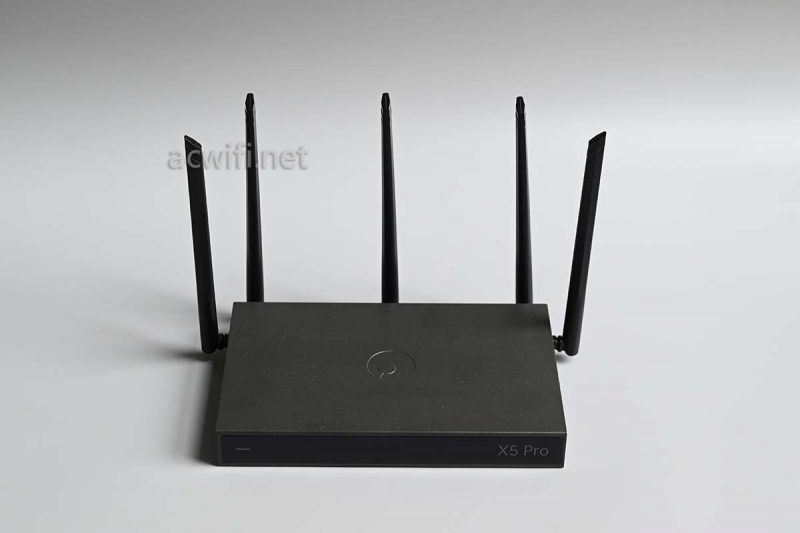

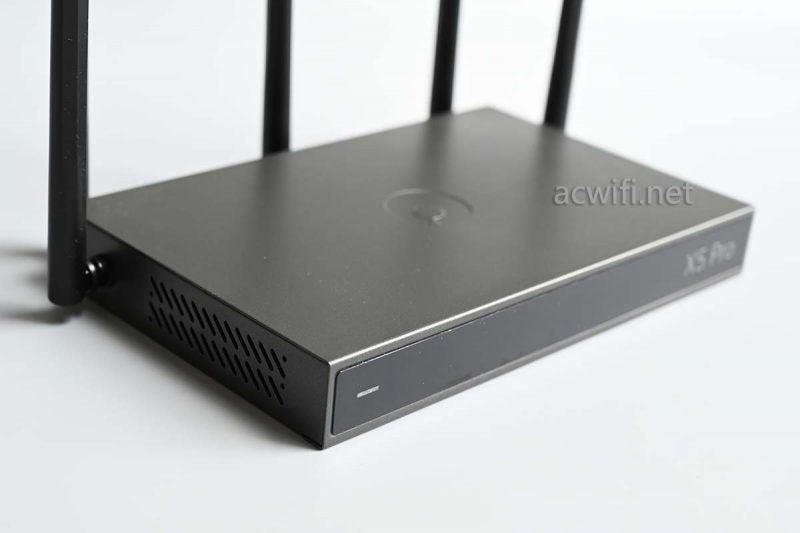

全金属外壳,外壳摸上去比较光滑。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图35

两侧有散热孔:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图37

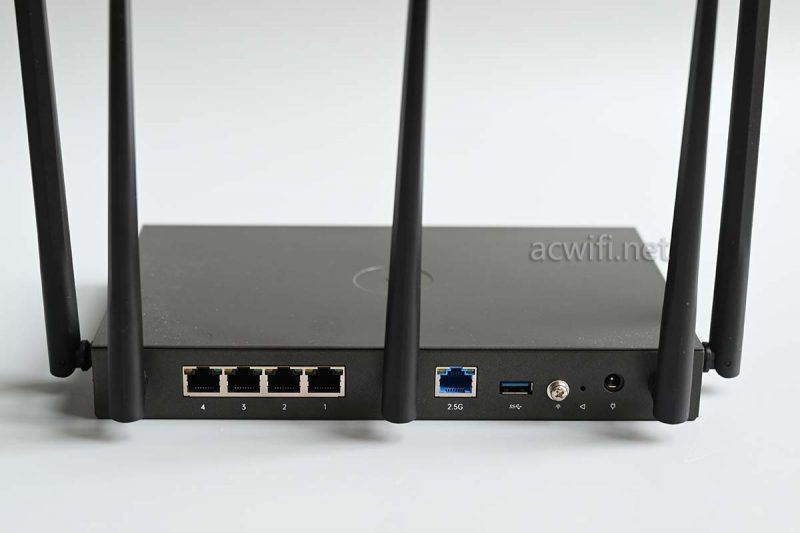

机身背面:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图39

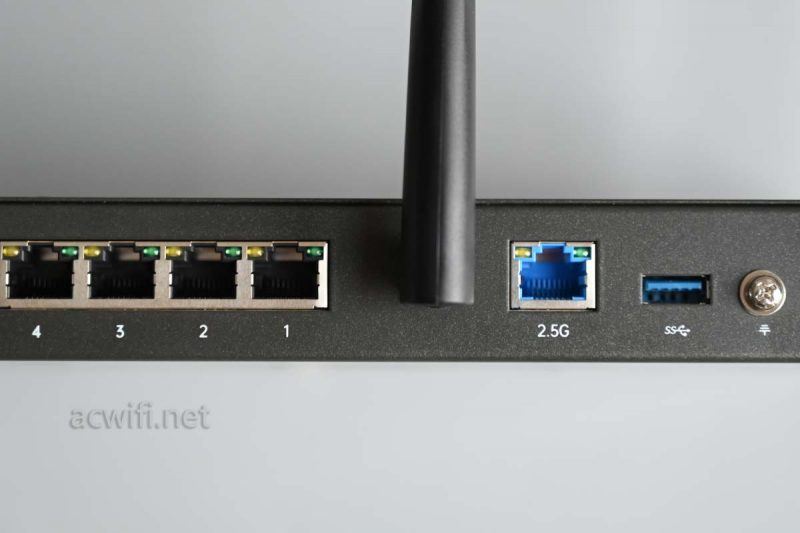

四个千兆网口和一个2.5G网口,2.5G可以做WAN也可以做LAN。一个USB3.0接口,一个接地线端子。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图41

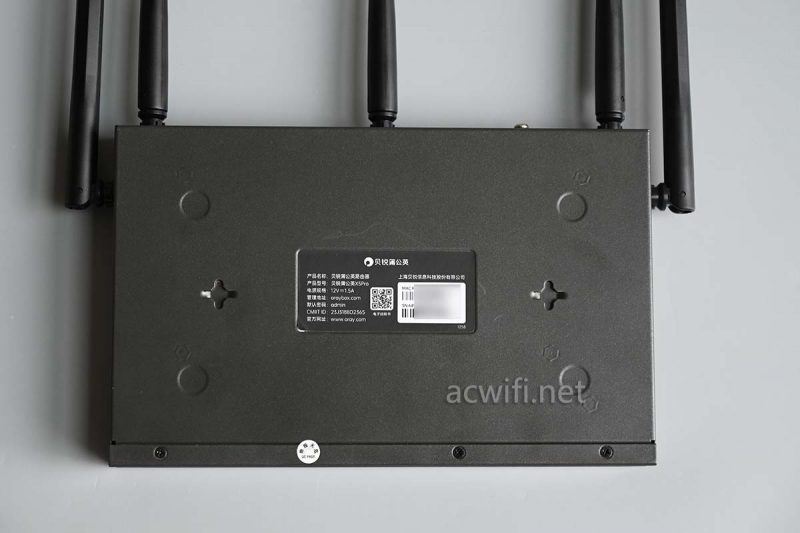

机身底部:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图43

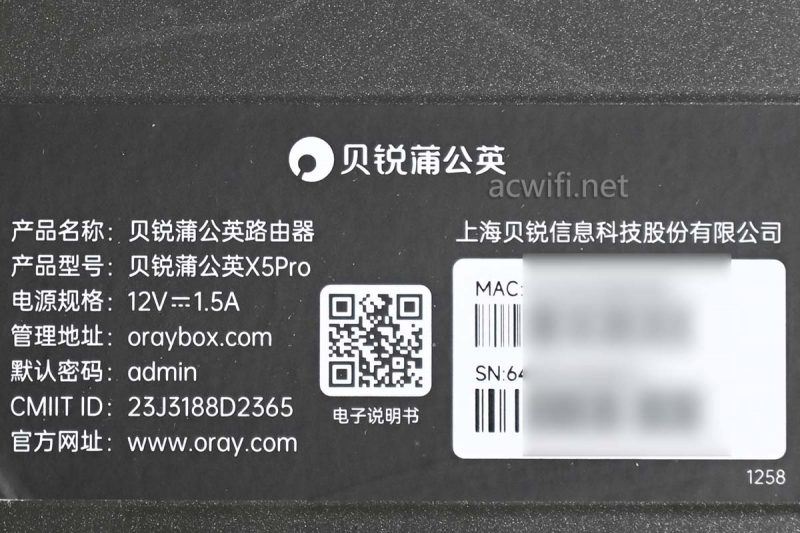

标签信息:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图45

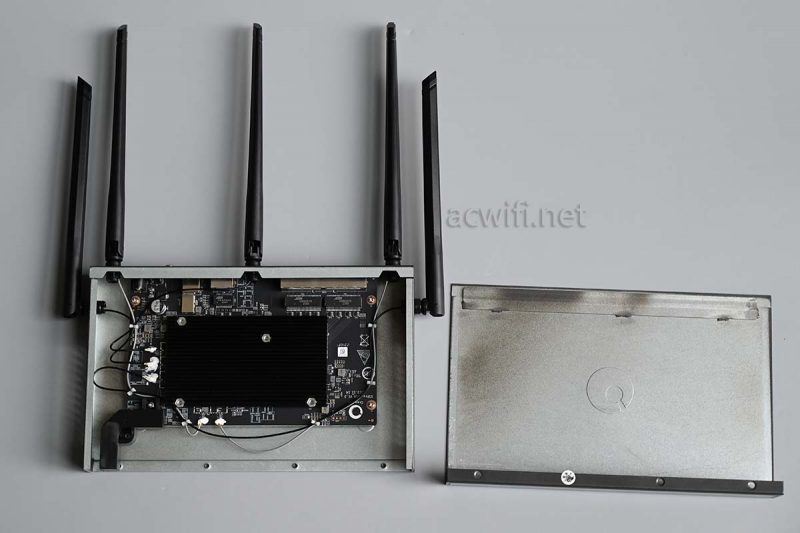

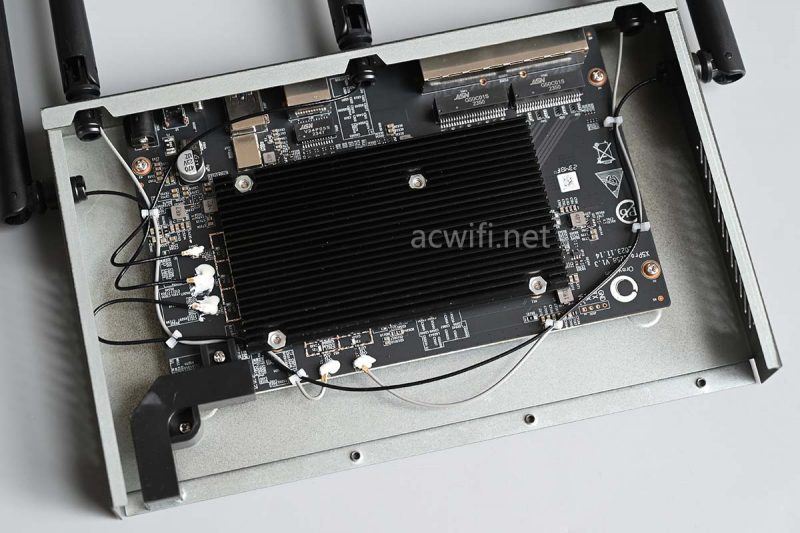

拆开外壳:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图47

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图49

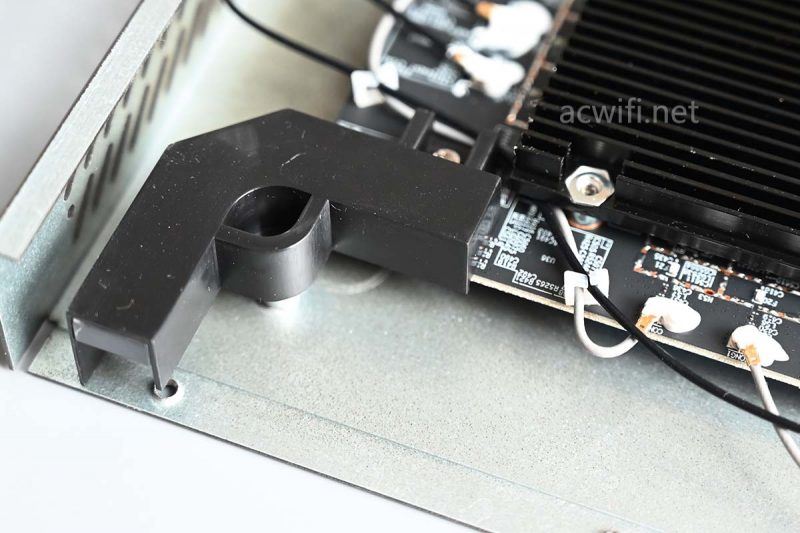

这个塑料件是导光用的,把信息指示灯导至机身前左侧

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图51

上一页 1 23 4 5 6 7 下一页 阅读全文

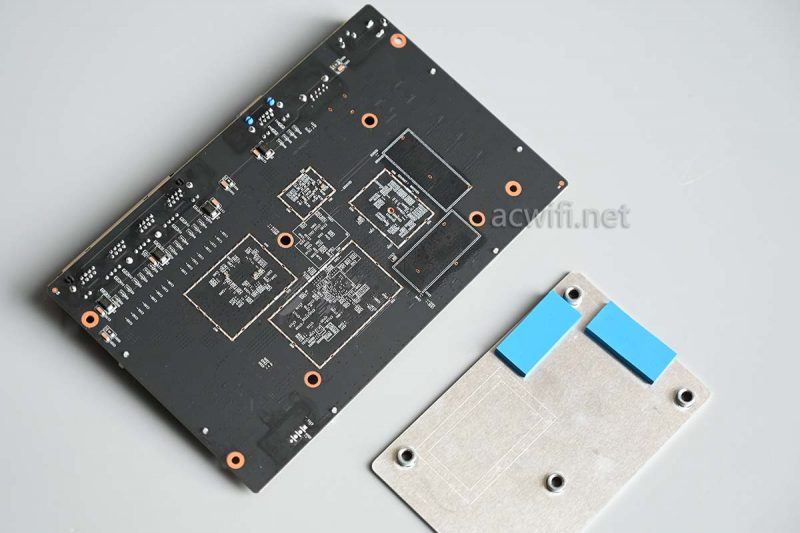

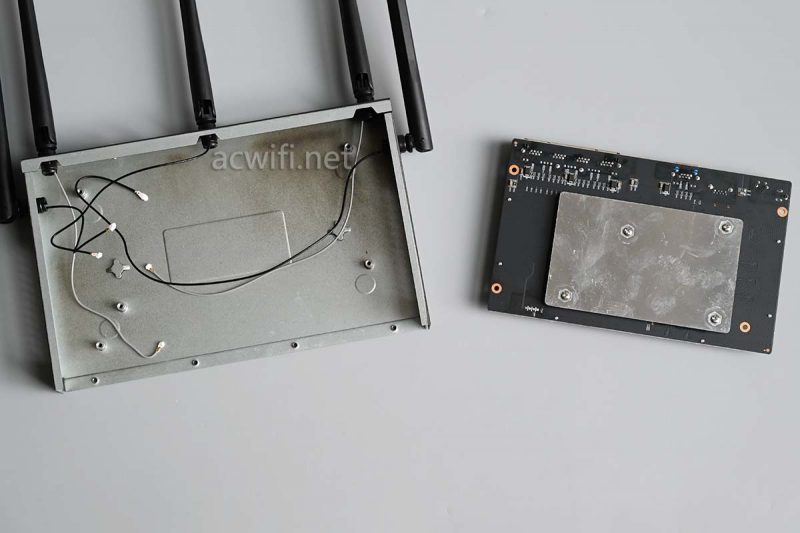

把主板与底壳分离,并翻转主板:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图53

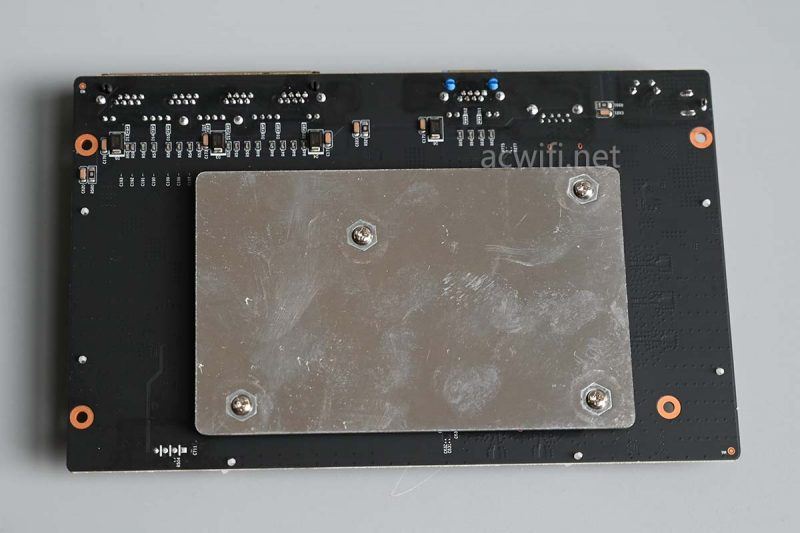

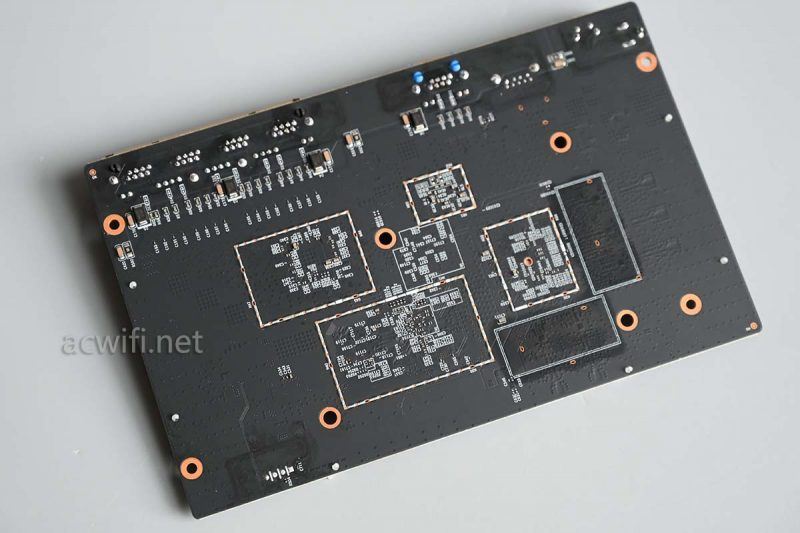

这一面看不见网口,我定义为主板背面。背面有一片均热板:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图55

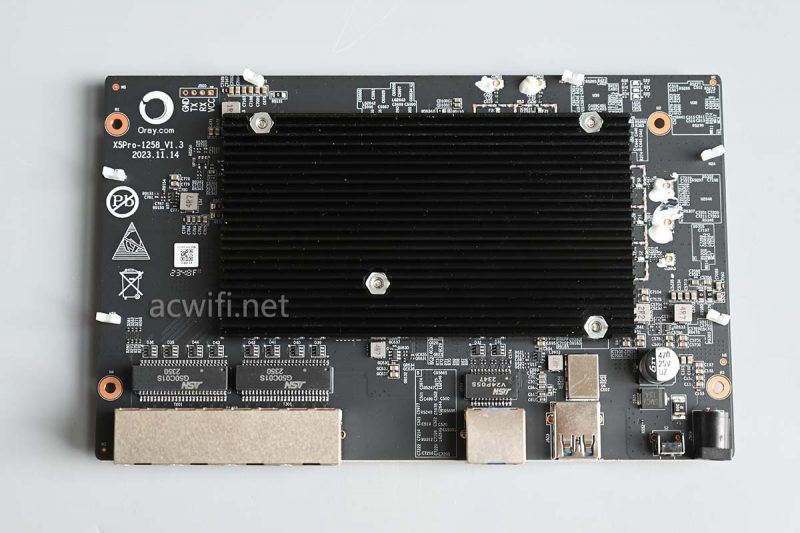

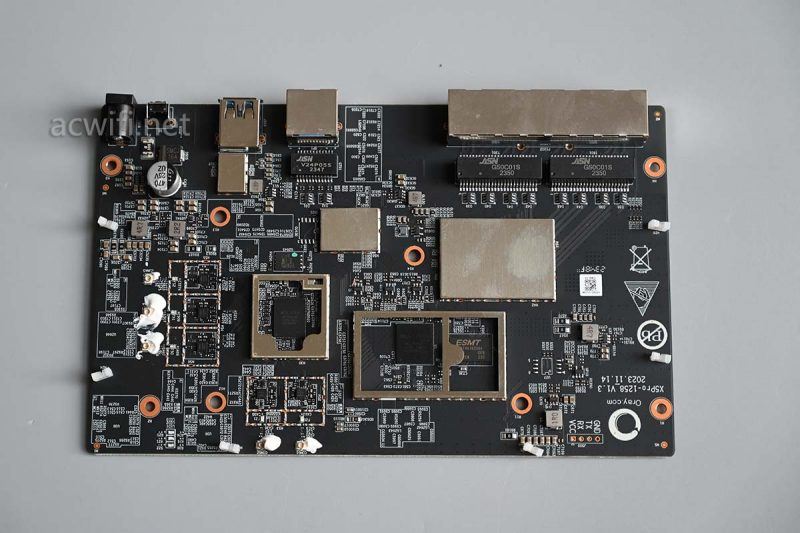

主板正面:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图57

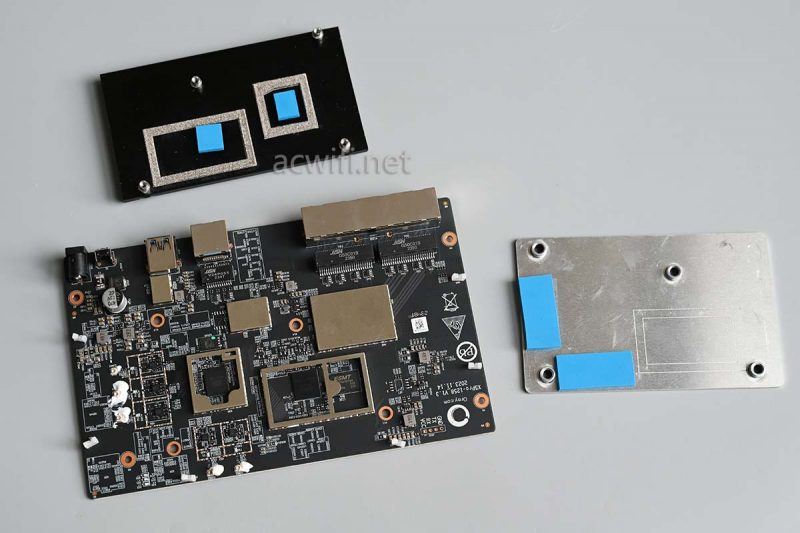

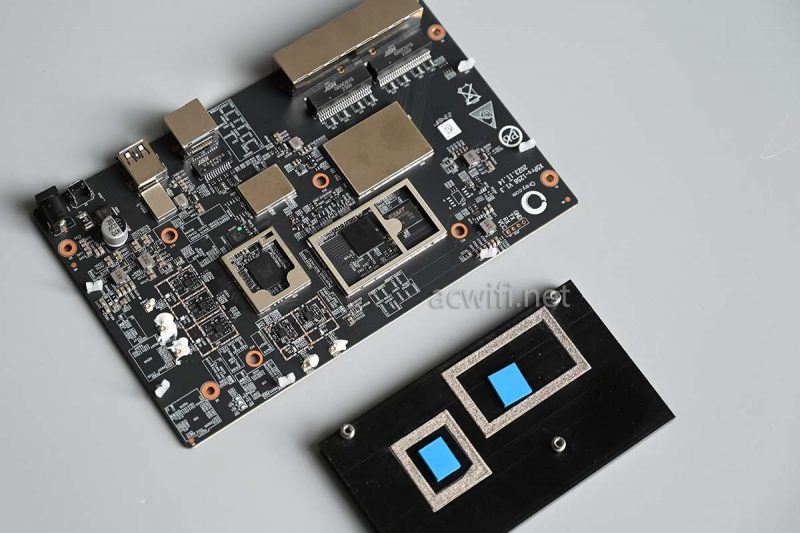

拆下散热器和背面的均热板:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图59

主板背面主要芯片:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图61

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图63

翻过来看主板正面:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图65

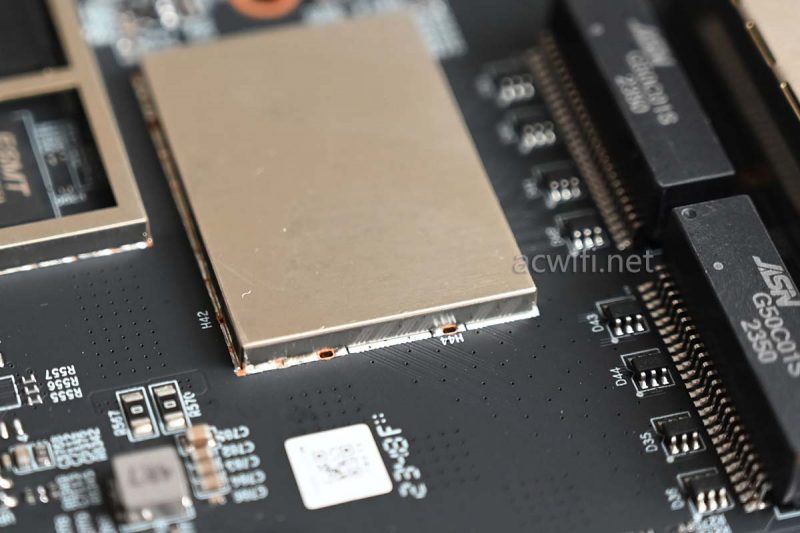

有三片屏蔽罩,但焊锡固定,撬不开的。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图67

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图69

先看能看见的芯片吧。

蒲公英X5Pro的CPU型号j是MT7981B,双核1.3GHz,12nm制程,同时CPU内部集成了2.4G和5G的MAC和BB,2.4G支持2x2MIMO,最高速率574Mbps,5G支持2x2MIMO,最高速率2402Mbps:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图71

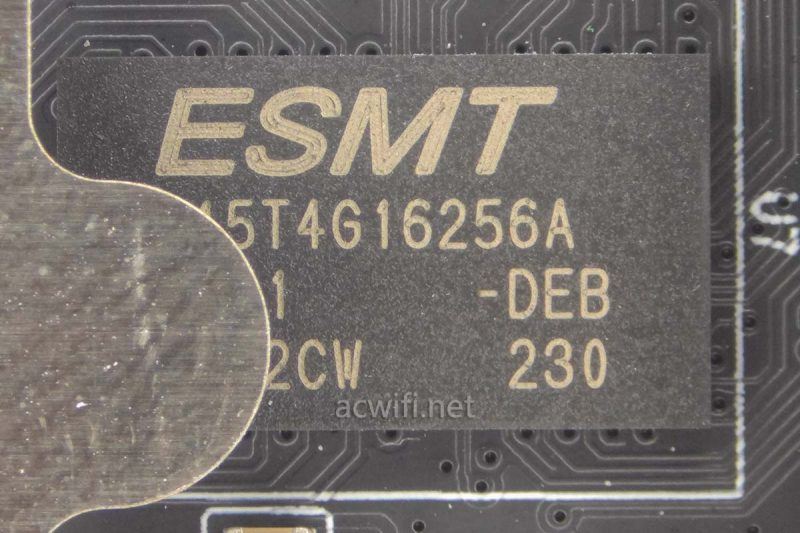

旁边的内存芯片型号是M15T4G16256A,DDR3L,容量512MB:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图73

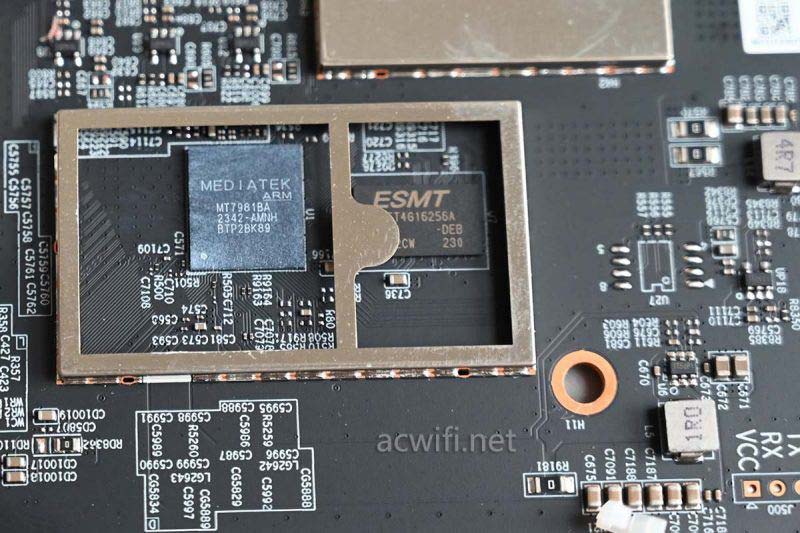

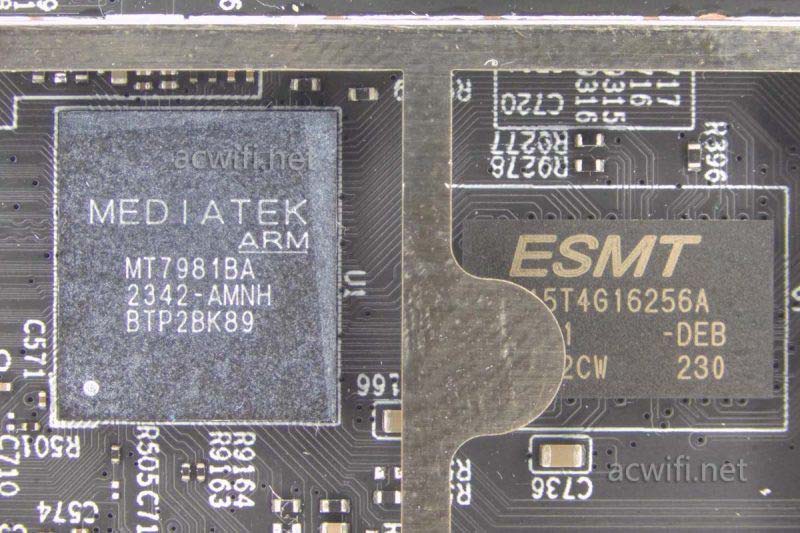

CPU和内存的位置关系:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图75

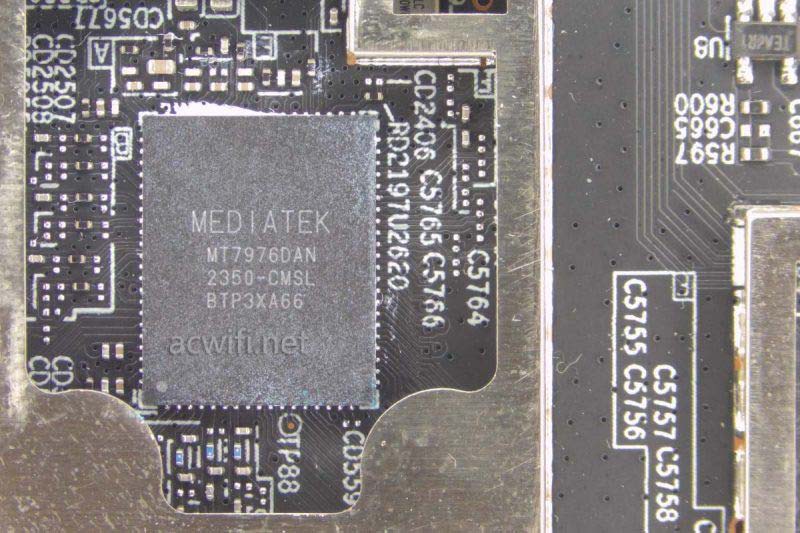

MT7981B连接着一颗无线射频芯片MT7976DAN:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图77

把MT7976DN里面的集成的FEM去掉,就成了这颗MT7976DAN,其它是一样的。如果产品设计是需要用外置独立的FEM,那么,没必要用内置FEM的MT7976DN。

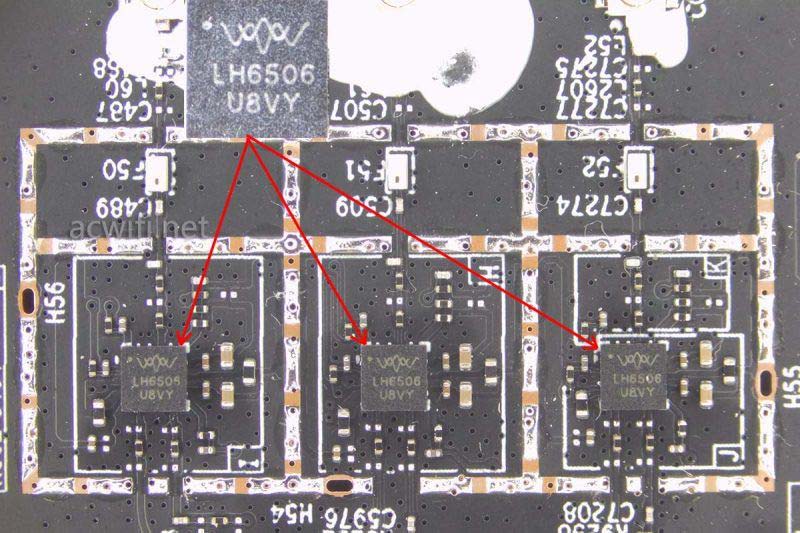

MT7976DAN的2.4G支持2T2R,5G支持3T3R,因此5G外置了三颗FEM芯片:LH6506,上海麓慧科技有限公司的产品。我第一次见。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图79

上一页 1 2 34 5 6 7 下一页 阅读全文

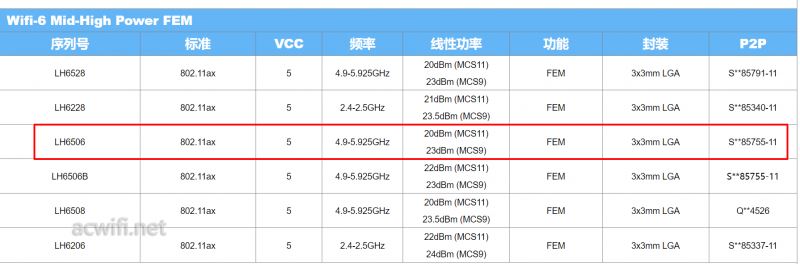

从官网找到一丝的参数,如下图红框:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图81

Pin to pin的芯片是SKY85755-11,下面是SKY85755-11的放大功率参数:

Transmit gain: 32 dB
Receive gain: 14 dB

Output power:
MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM

由于LH6506的表格里没有标出具体的EVM,所以不好对比。

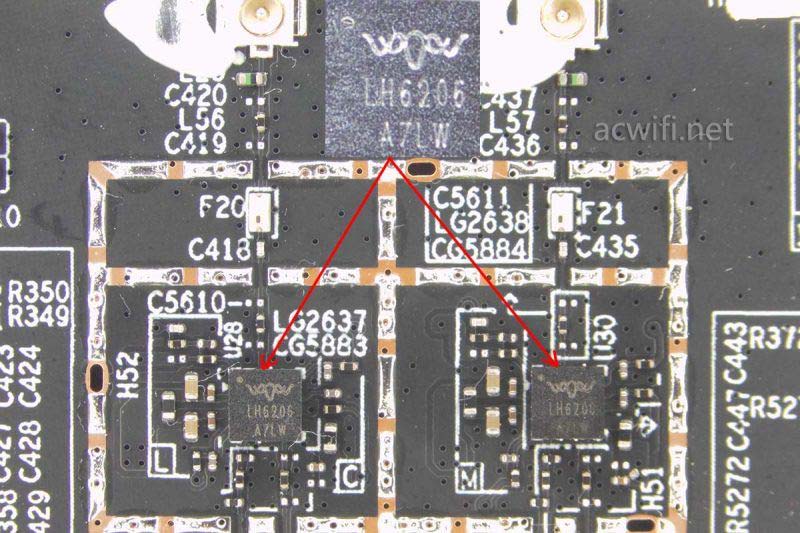

2.4G外置两颗FEM芯片,型号是LH6206,它的大概功率参数也在上图表格里。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图83

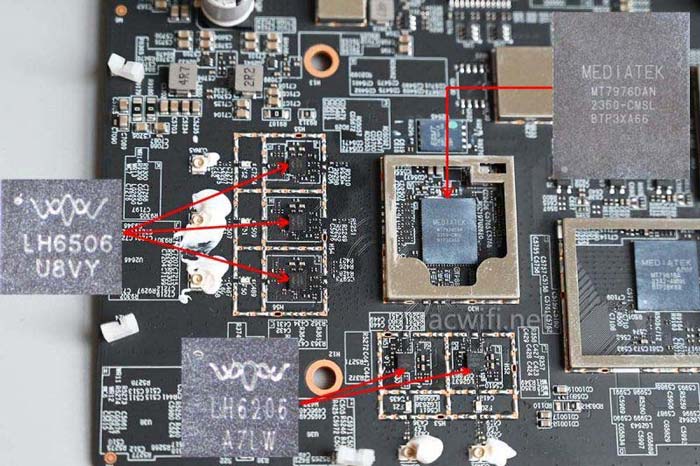

无线射频各芯片位置如下图:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图85

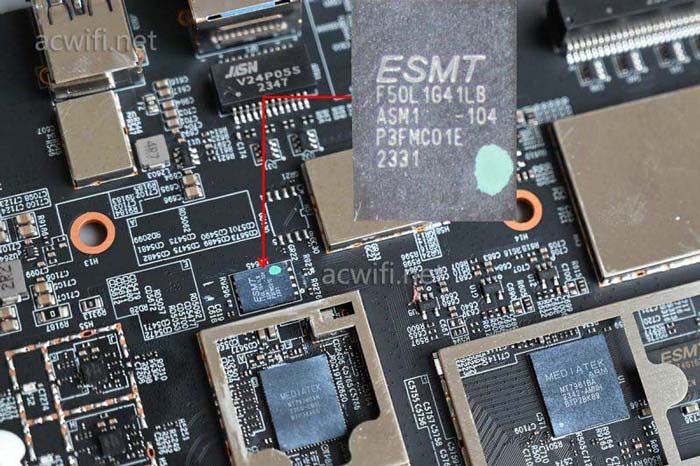

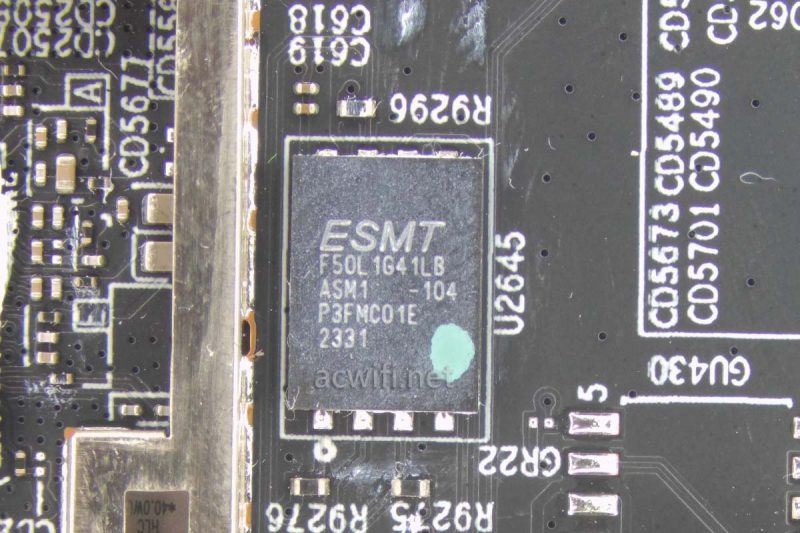

闪存芯片型号:F50L1G41LB,容量128MB。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图87

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图89

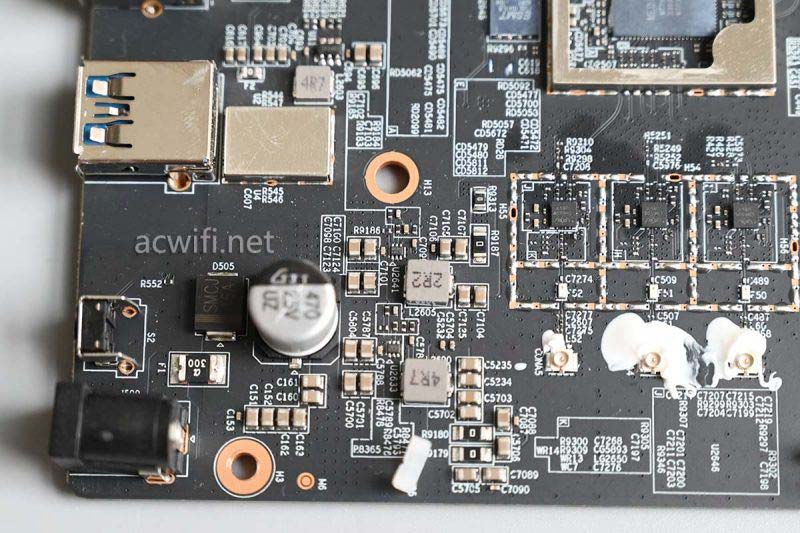

DC输出电路:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图91

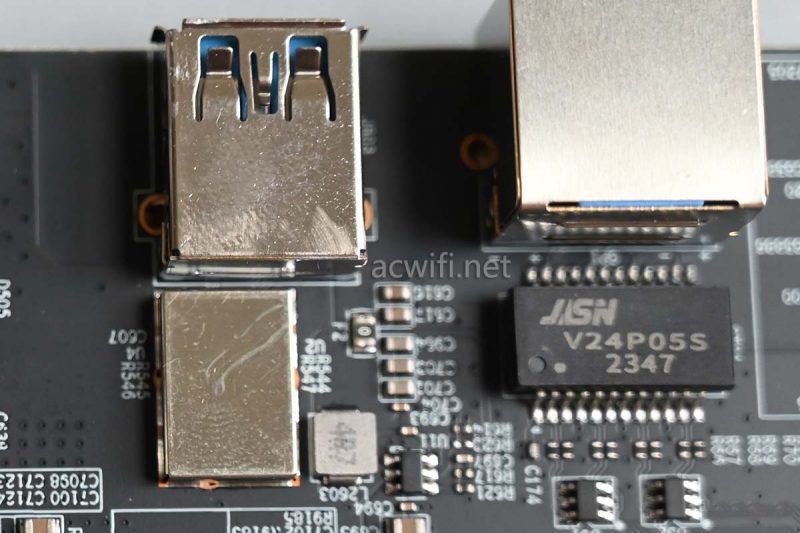

USB接口没有做金属屏蔽,USB电路用了屏蔽罩。只要附近有2.5G网口,这个USB3.0的电路屏蔽就很有必要。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图93

我不暴力拆这个小的屏蔽罩了,而要暴力拆另外两个焊锡的屏蔽罩。因为想看看用哪家的交换芯片。拆屏蔽罩可以用热风枪拆,但我手残没技术吹,会让里面的贴片元件起舞,造成更大的不可逆的损伤。所以我一直用暴力撕屏蔽罩的方式,没失败过。我非常想申请“手撕屏蔽罩仙人”,听说啥样的人都能申请成为“仙人”。我通过闭关修练,已经掌握了这门工艺。撕面条:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图95

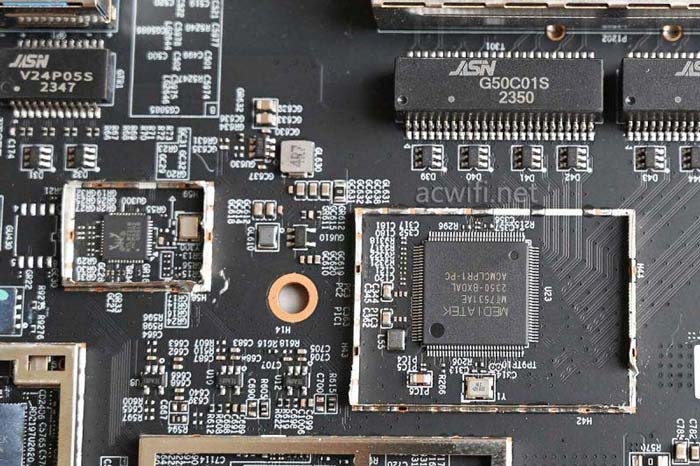

两个屏蔽罩都撕下来了:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图97

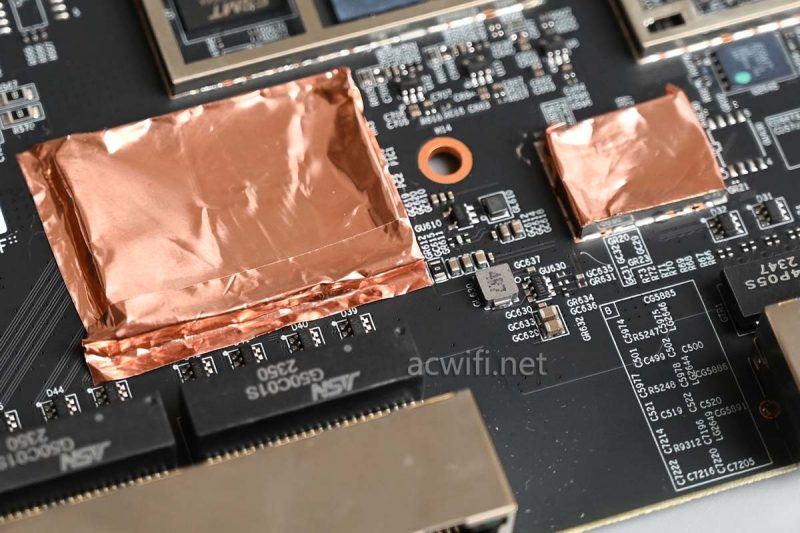

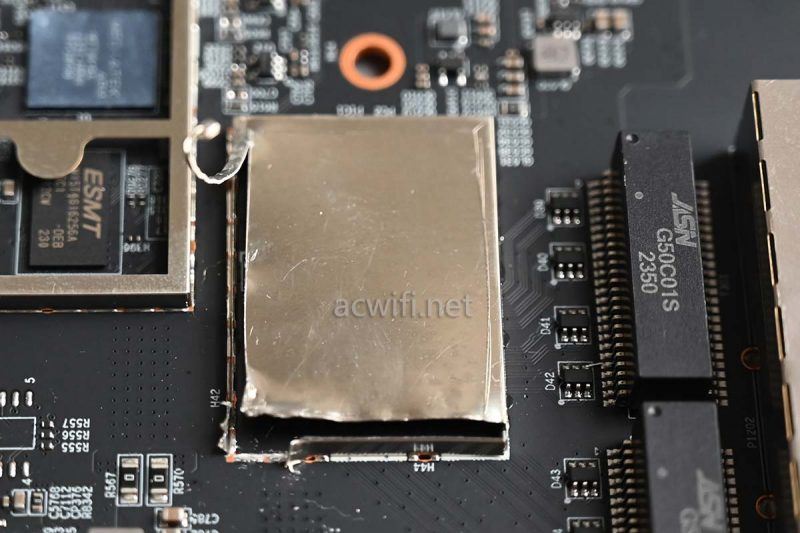

撕完怎么复原?用单层铜箔,像这样子就弄好了,工艺流程就是:手撕屏蔽罩和手搓屏蔽罩。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图99

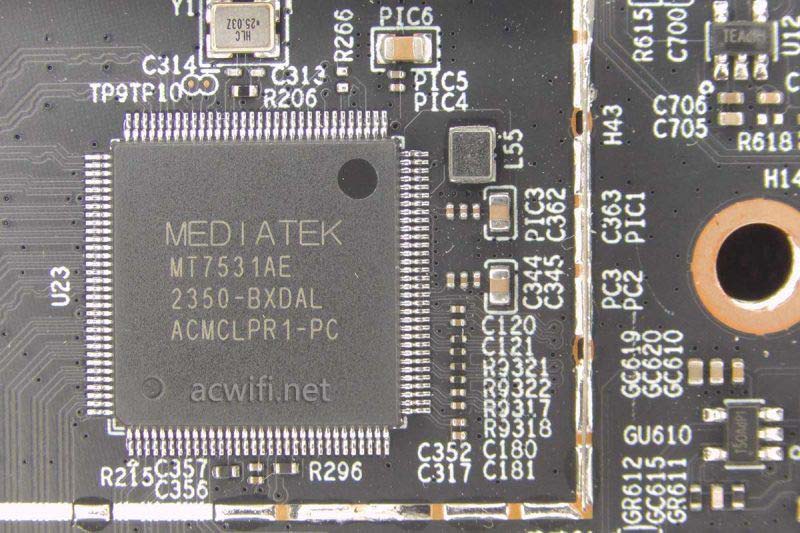

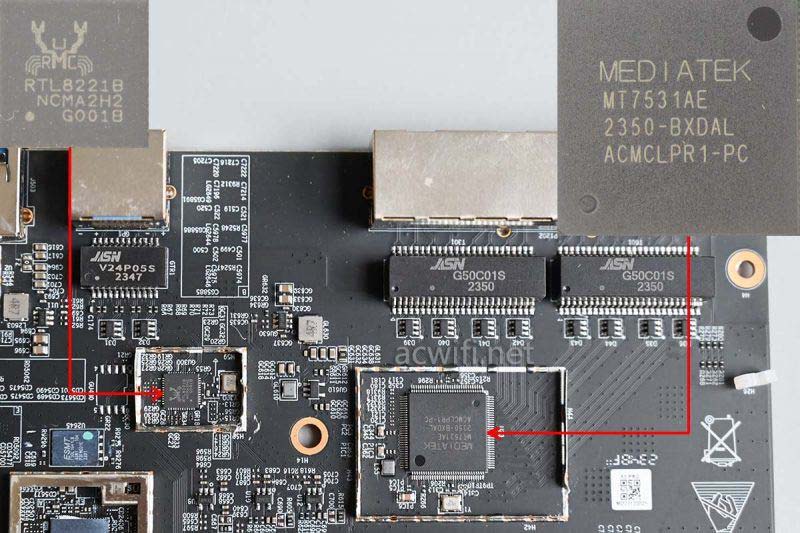

蒲公英X5Pro用的千兆交换芯片型号是MT7531AE:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图101

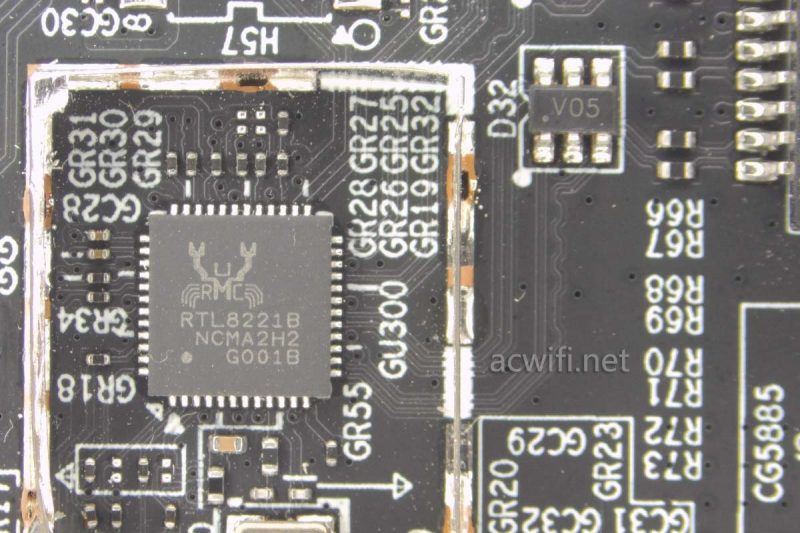

另一个较小的屏蔽罩内的是2.5G PHY芯片:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图103

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图105

上一页 1 2 3 45 6 7 下一页 阅读全文

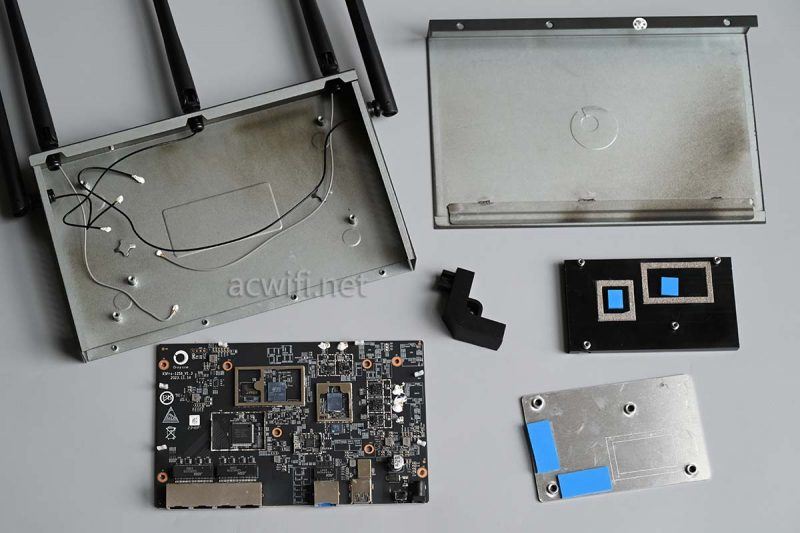

拆完:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图107

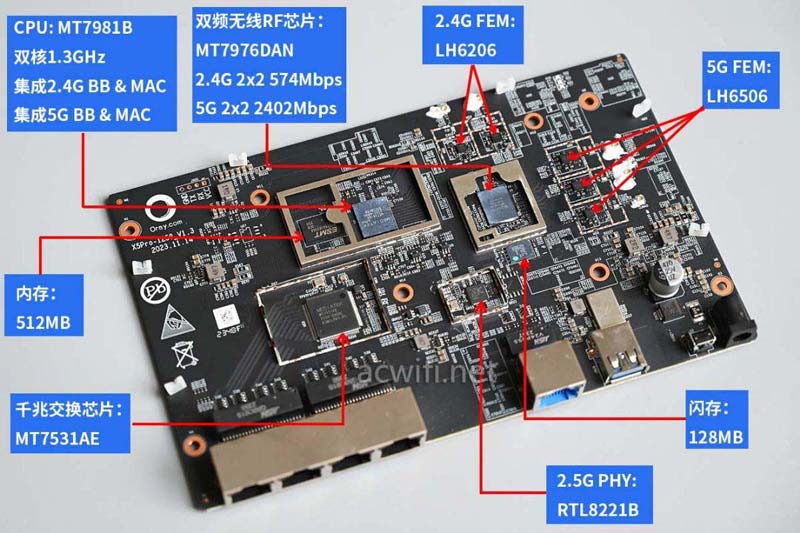

蒲公英X5Pro的所有芯片型号汇总如下图:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图109

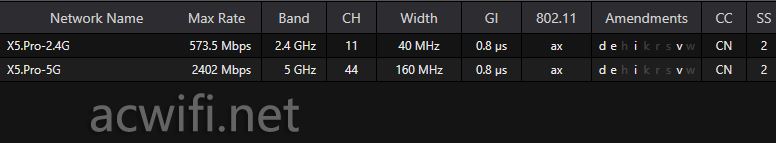

无线默认不支持802.11k,支持802.11v:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图111

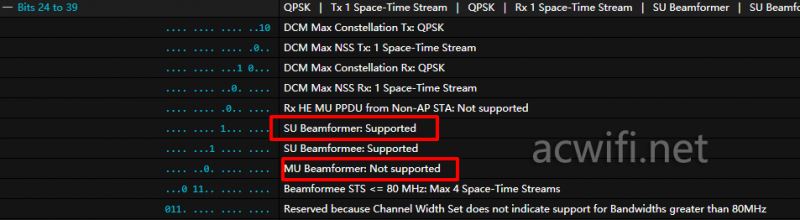

默认支持波束成形,不支持MU-MIMO

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图113

三、小包转发率测试

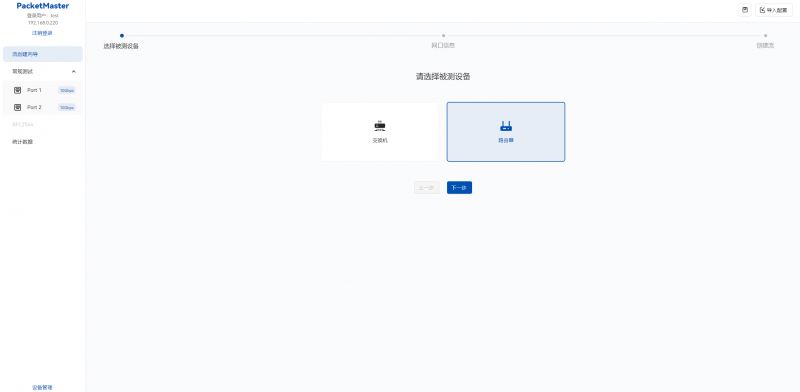

测试小包转发性能用的工具是PacketMaster(江门市云争科技有限公司设计):

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图115

由于只有一个2.5G网口,所以只测试1G WAN和1G LAN。

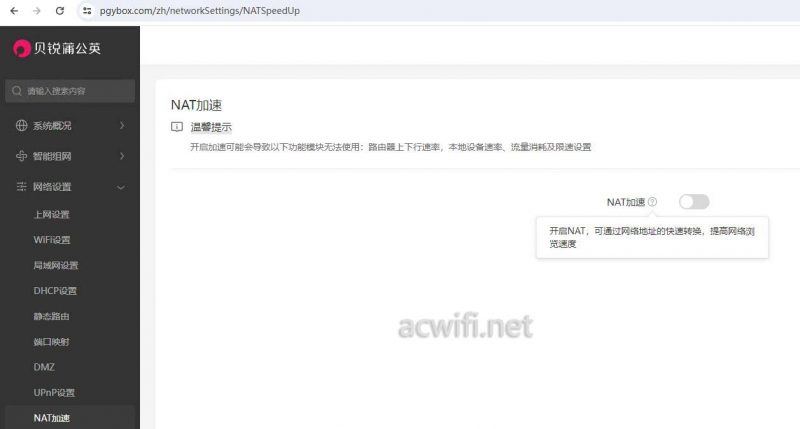

在测试时一直没有收包数据,折腾了许久,才发现蒲公英X5Pro默认是没开启NAT加速:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图117

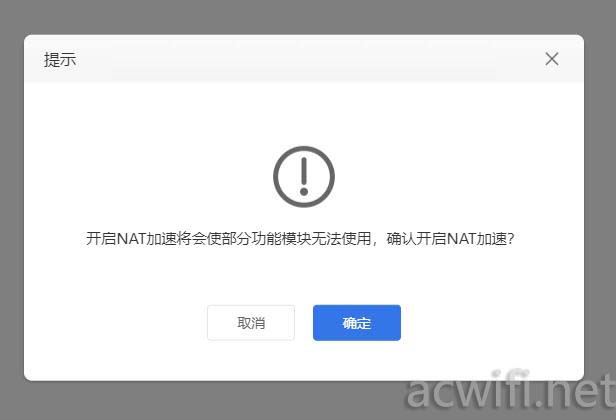

而且要在云管理里面才有这个选项,本地WEB界面没有找到。关闭NAT加速时的提醒:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图119

关闭硬件NAT主要影响的是设备限速和流量消耗。

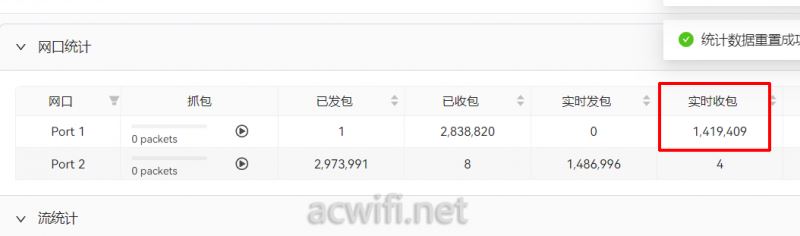

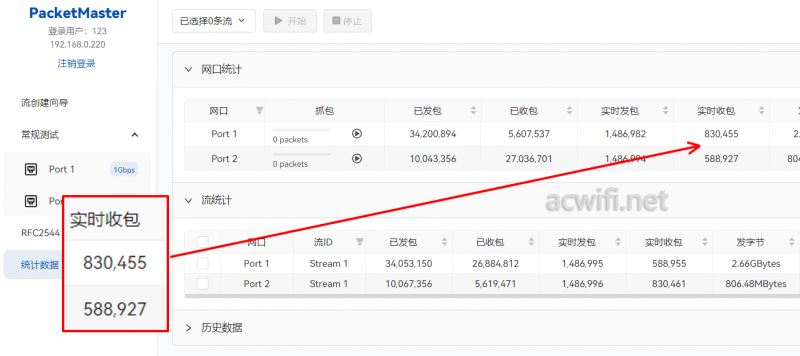

实测蒲公英X5Pro的64字节小包转发率是1.419Mpps,离跑满差一点点。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图121

双向如何呢,双向总和就是前面的单向1.419Mpps。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图123

小包测试结果就是wan to lan接近满,双向减半。

四、USB速度测试

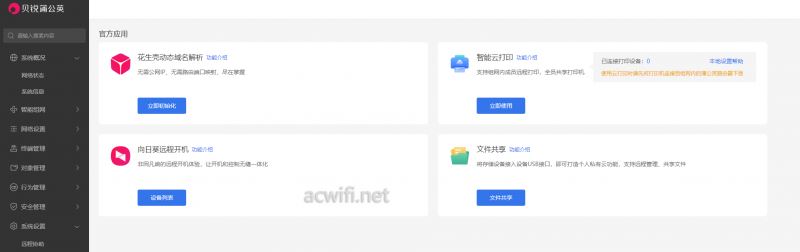

USB选项设置在云管理后台里的“应用中心”-“文件共享”:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图125

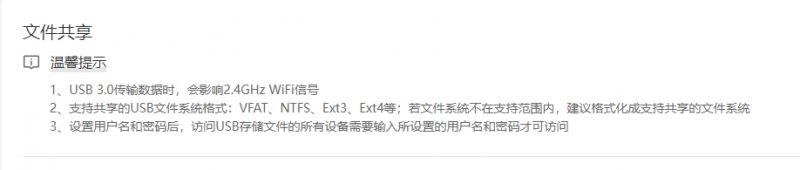

开启USB3.0会有这个提示:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图127

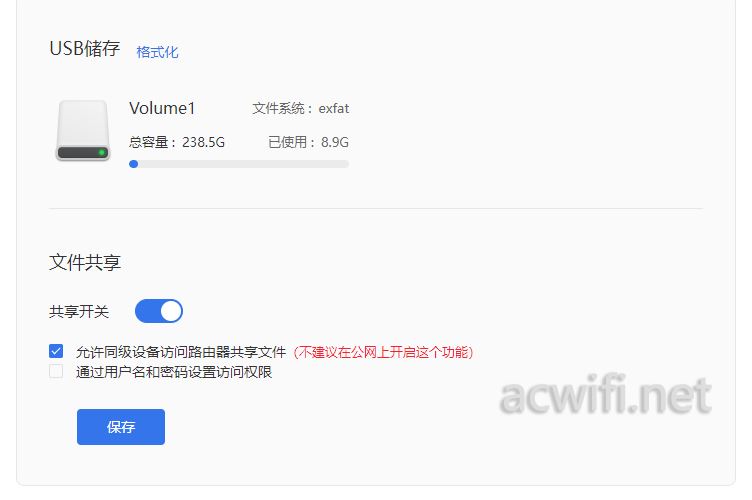

插入一个移动硬盘后开启共享:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图129

把U盘分别格式化为exFAT和NTFS格式进行测速。测试方式是在win10系统下利用FastCopy软件进行文件的复制和粘贴,从而测出传输文件的速度。由于exFAT文件格式在WIN系统下,读取的时候会有10多20秒的无速度响应,所以用WIN10自带的进度条取末端做平均值。(这个跟路由器没有关系,其它路由器都会这样。)

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图131

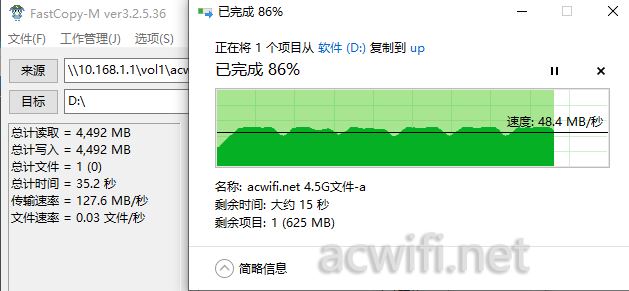

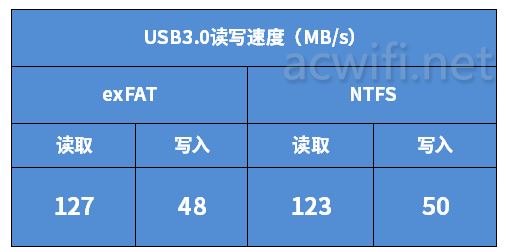

蒲公英X5Pro的USB3.0接口读写速度测试结果如下表:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图133

两种文件格式的读写速度差不多:读取120多MB/s,写入48MB/s左右。

上一页 1 2 3 4 56 7 下一页 阅读全文

四、USB上网模式测试

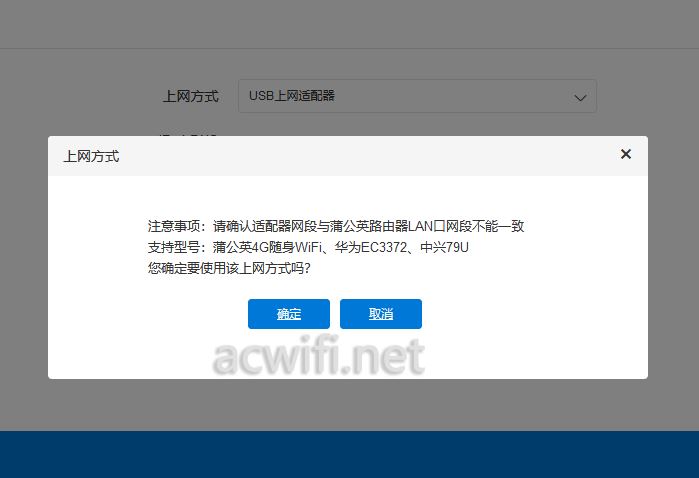

在上网方式里面有“USB上网适配器”,选择之后就可以把随身Wi-Fi 设备插入蒲公英X5Pro无线路由器的USB3.0口:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图135

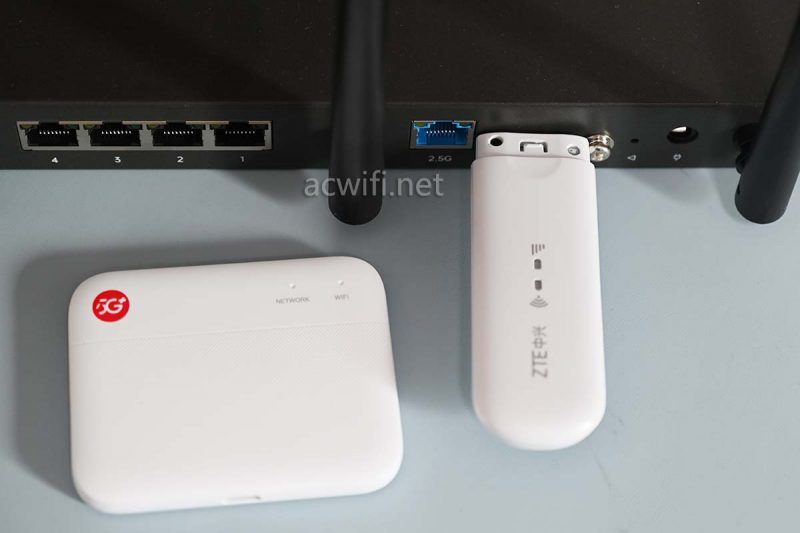

选择该模式上网之后弹出上图的提示框,里面有支持的型号,我最近新买了两款随身Wi-Fi ,型号不在此中, 也能使用: 中兴F50(5G)和中兴F79N(4G)。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图137

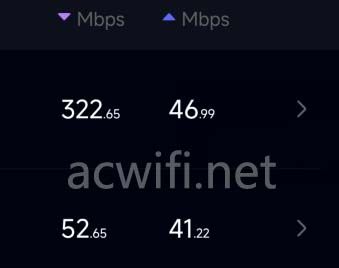

路由器放在室内,插上随身Wi-Fi设备后,用手机连接路由器的5G Wi-Fi ,插5G随身Wi-Fi 测得的速度是322兆下行46兆上行,4G是52兆下行,41兆上行。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图139

USB3.0接口,还可以连接打印机,实现远程共享打印。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图141

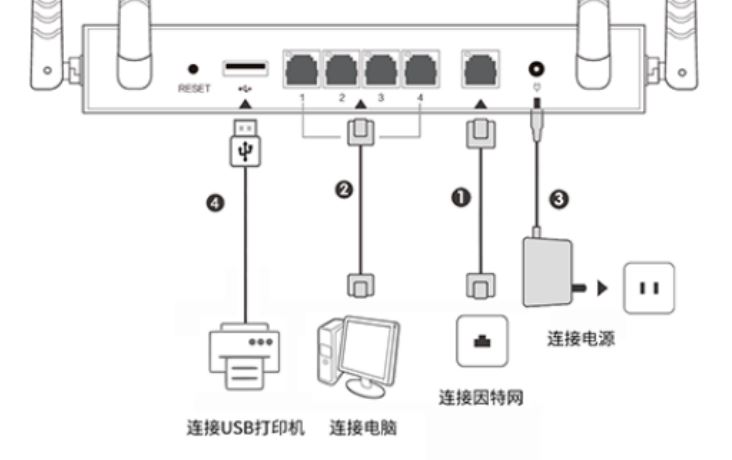

设备连接示意图:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图143

找不到打印机的USB线,所以没做实测。尝试过用打印机的网口连接路由器的LAN口,已连接打印设备为0。也就是说,这个功能一定要插USB口。

五、内网穿透

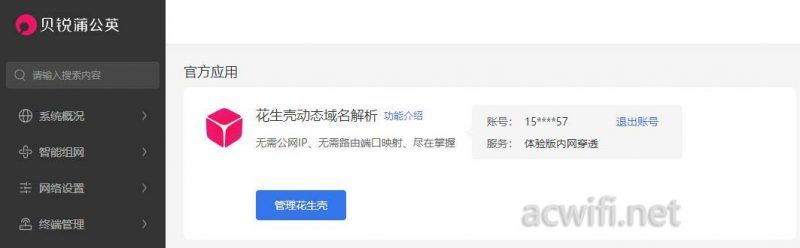

花生壳动态域名解析,用手机号实名注册,送一年期的壳域名,之后续费是18元/年。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图145

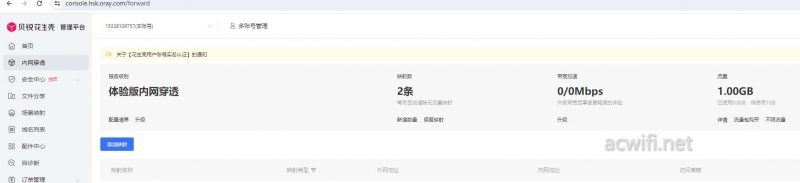

点击“管理花生壳”,进入一个管理平台界面。免费版的内网穿透,可以建2条映射。带宽是1Mbps,月总流量是1GB。加大带宽和流量,都是需要付费的。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图147

我有2条宽带,拿一台电脑做远程桌面试试。

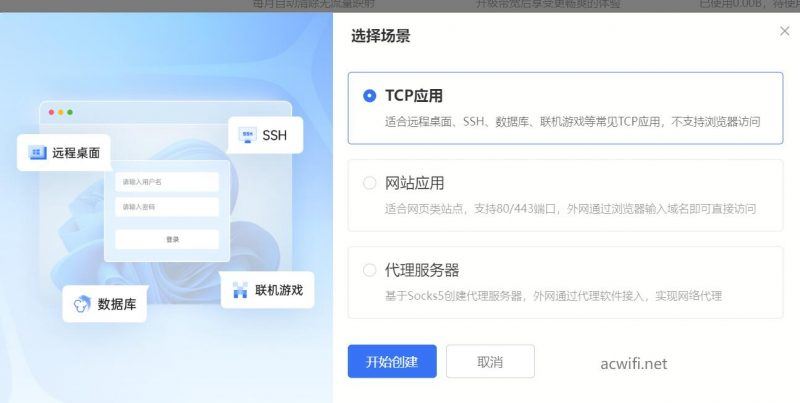

添加映射,选择TCP

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图149

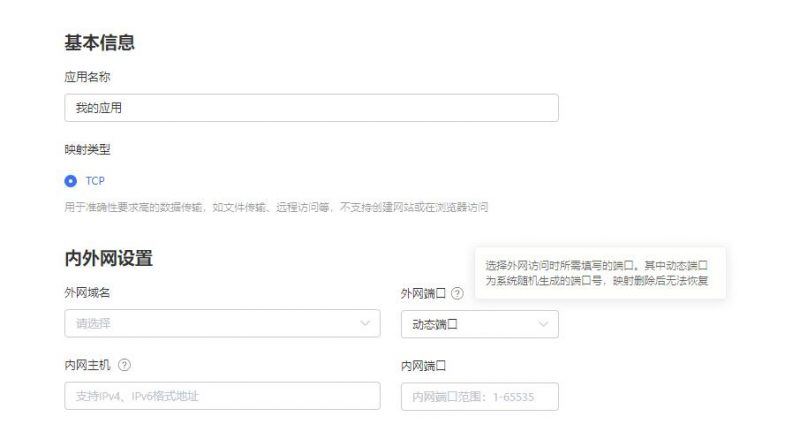

填入相应的信息即可,固定端口是要另收费的,用动态的就行,免费。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图151

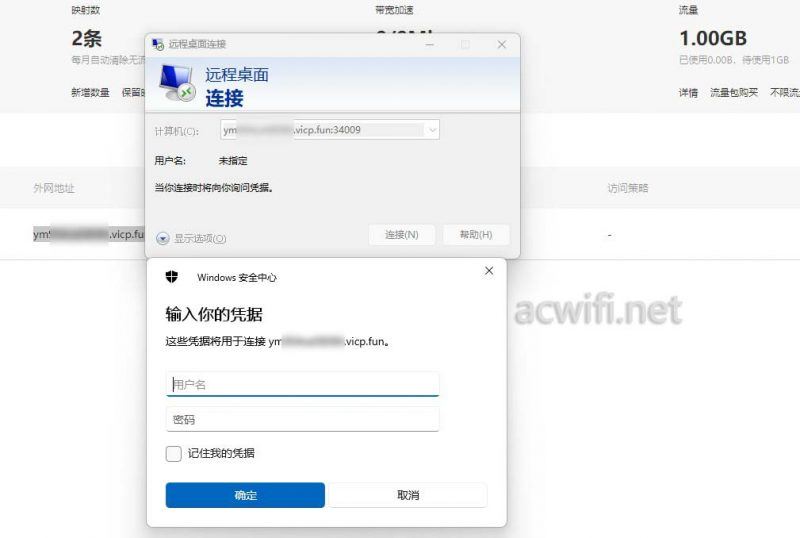

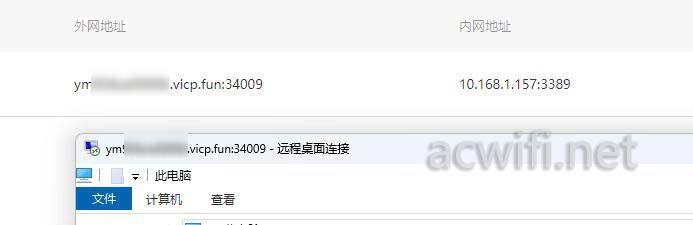

远程桌面里填入域名和端口号,连接成功:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图153

(我两条宽带都没有公网IPv4了,联通和广电)。

连接远程桌面,还算流畅的。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图155

上一页 1 2 3 4 5 67 下一页 阅读全文

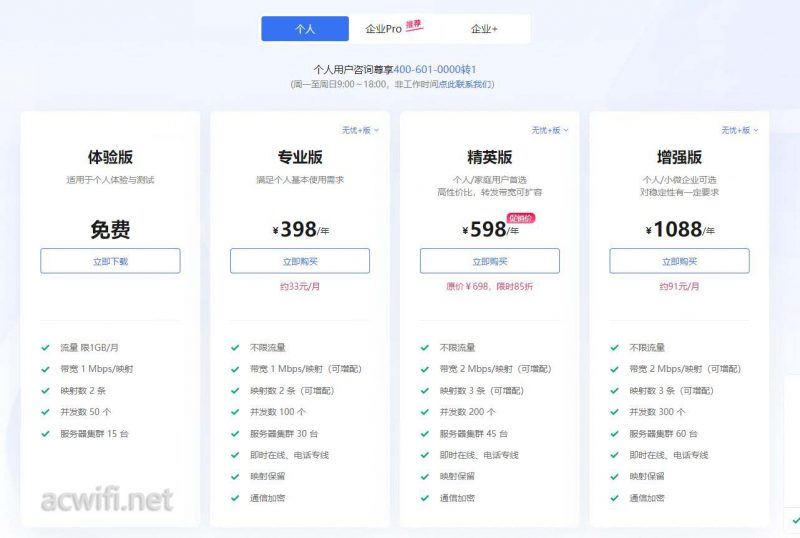

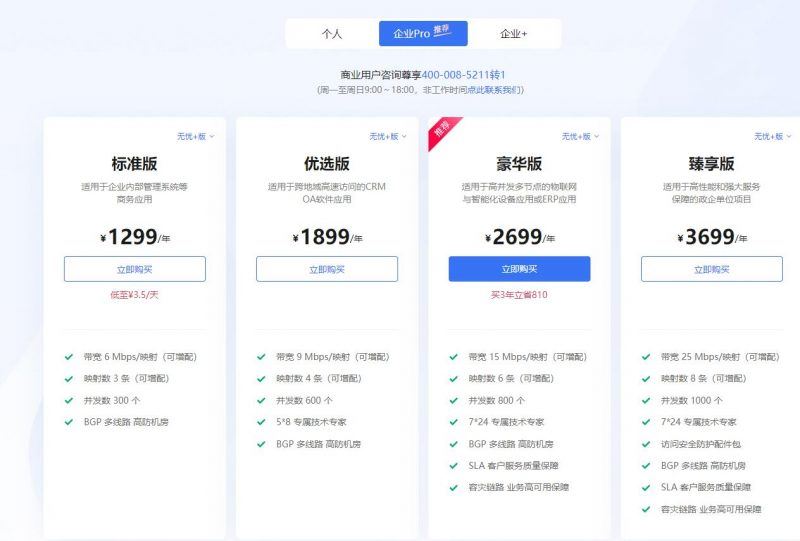

内网穿透功能各版本的价格:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图157

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图159

六、50个连接插座连接测试

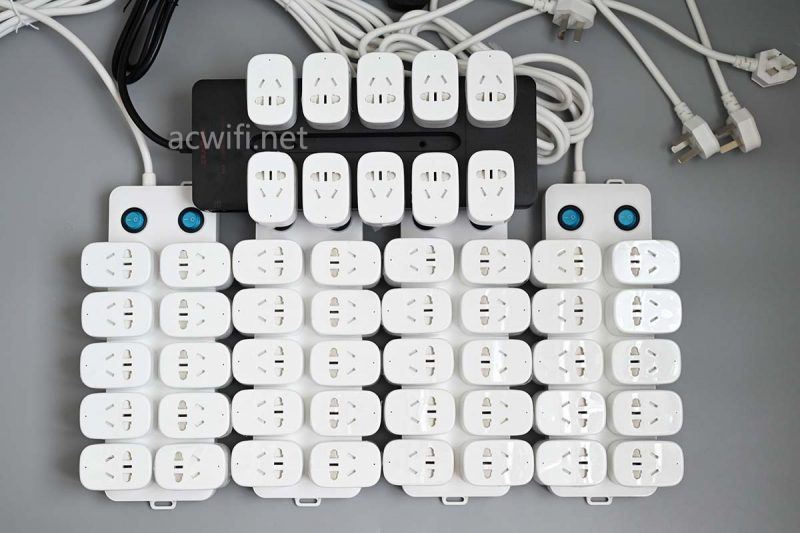

50个智能插座,同时通电,不到半分钟时间就可以全部连接上无线Wi-Fi。同时控制开与关,50个插座都反应灵敏。

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图161

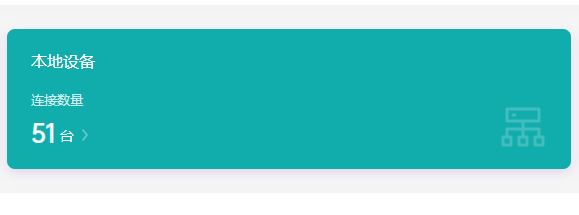

后台显示的连接终端数量:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图163

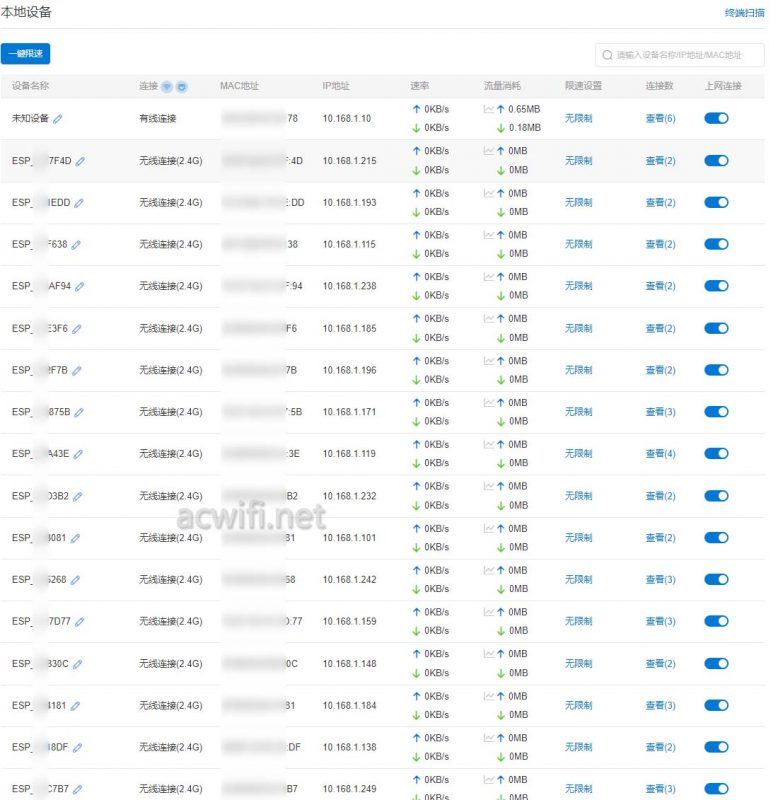

终端列表截图:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图165

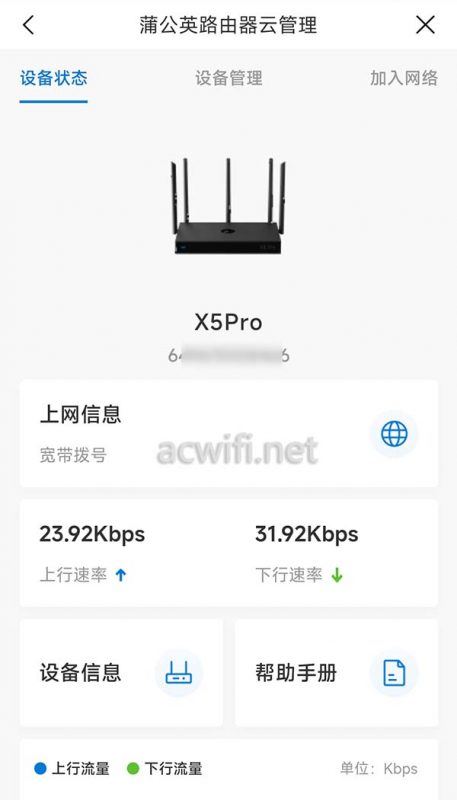

七、手机APP功能

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图167

“帮助手册”里的说明很详细。我认为每个厂家在APP上都应该做这样的帮助文档!

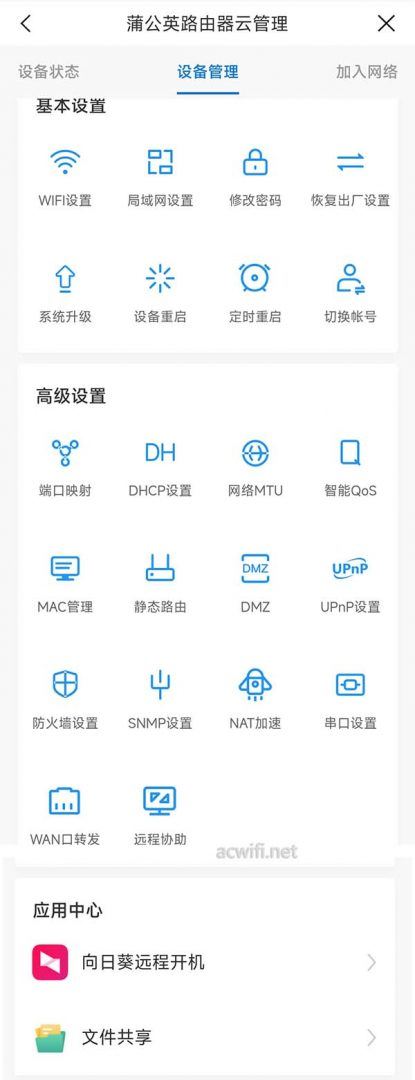

可以远程登录APP管理,各功能如下图:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图169

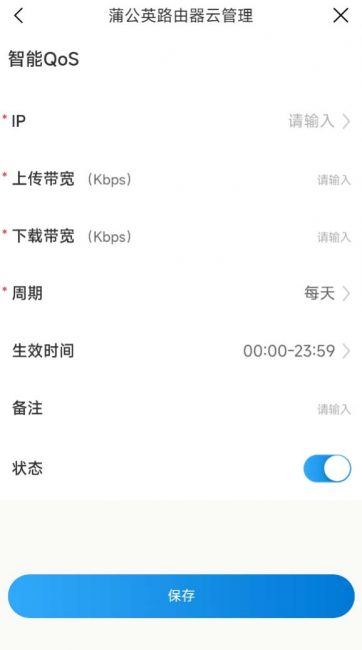

有智能QOS:

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图171

它不是固定限速,实测客户端的上行测速会超过设定值,而下行速度则被限速在设定值内。

总结

无需公网IP的异地组网! 贝锐蒲公英X5Pro企业路由器拆机评测插图173

贝锐蒲公英X5Pro主要特色是无需公网IP,可异地组网,实现远程控制和访问,适合跨网互访的应用场景。499元的售价,按需选择吧!
