您在 revit 中绘制水塔时遇到困难吗？叮当号新一为您带来了一个分步指南，解答了 revit 中绘制水塔的难题。本指南将通过详细的图解和明确的说明，帮助您掌握绘制水塔的技术， 确保您的 revit 模型准确且高效地呈现水塔结构。继续阅读以下内容，了解如何使用 revit 的工具轻松绘制出逼真的水塔。

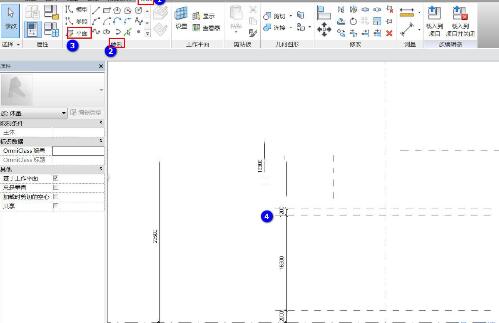

建【新建概念体量】会弹出对话框，选择【公制体量】单击打开，进入平面视图。切换到【项目浏览器】-【立面】-【南立面】，根据真题南立面图尺寸先绘制四条横向【参照平面】分别为2000、16300、1200、29500。

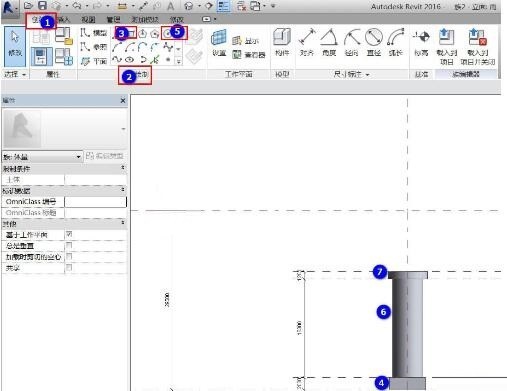

使用创建【创建选项栏】-【绘制选项卡】中的矩形绘制矩形承台轮廓，再使用【形状选项卡】-【创建形状】创建成【实心形状】，根据相同的绘制方法绘制圆形柱和小圆形柱。

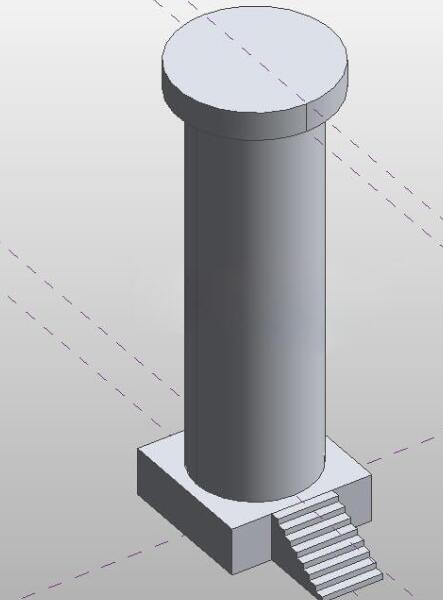

根据剖面图尺寸绘制出楼梯，在南立面绘制出楼梯轮廓，再使用【实心形状】。

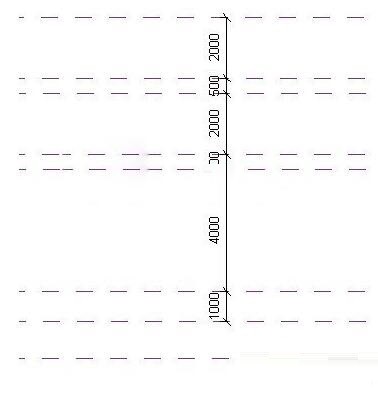

再根据南立面图绘制六条参照平面，分别为：1000、4000、500、2000、500mm的参照平面。
使用【绘制】中矩形绘制圆形轮廓，再绘制12边的外接多边形轮廓、大圆形轮廓、小型矩形轮廓，以及塔尖角轮廓。
绘制完成之后即可得到最终成果。
