前段时间,天玑8300被曝光,其CPU为1*X3+3*A715+4*A510架构,频率较为保守。但是这几天发布之后,我们可以看到天玑8300的实际参数和曝光参数完全不一样。下面我们一起看看联发科天玑8300,它究竟怎么样呢?

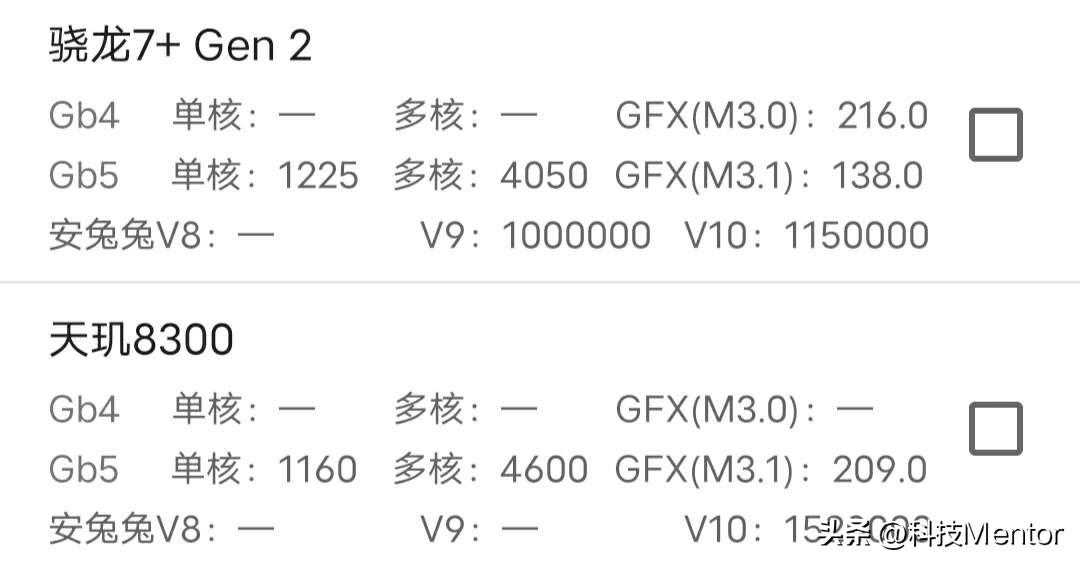

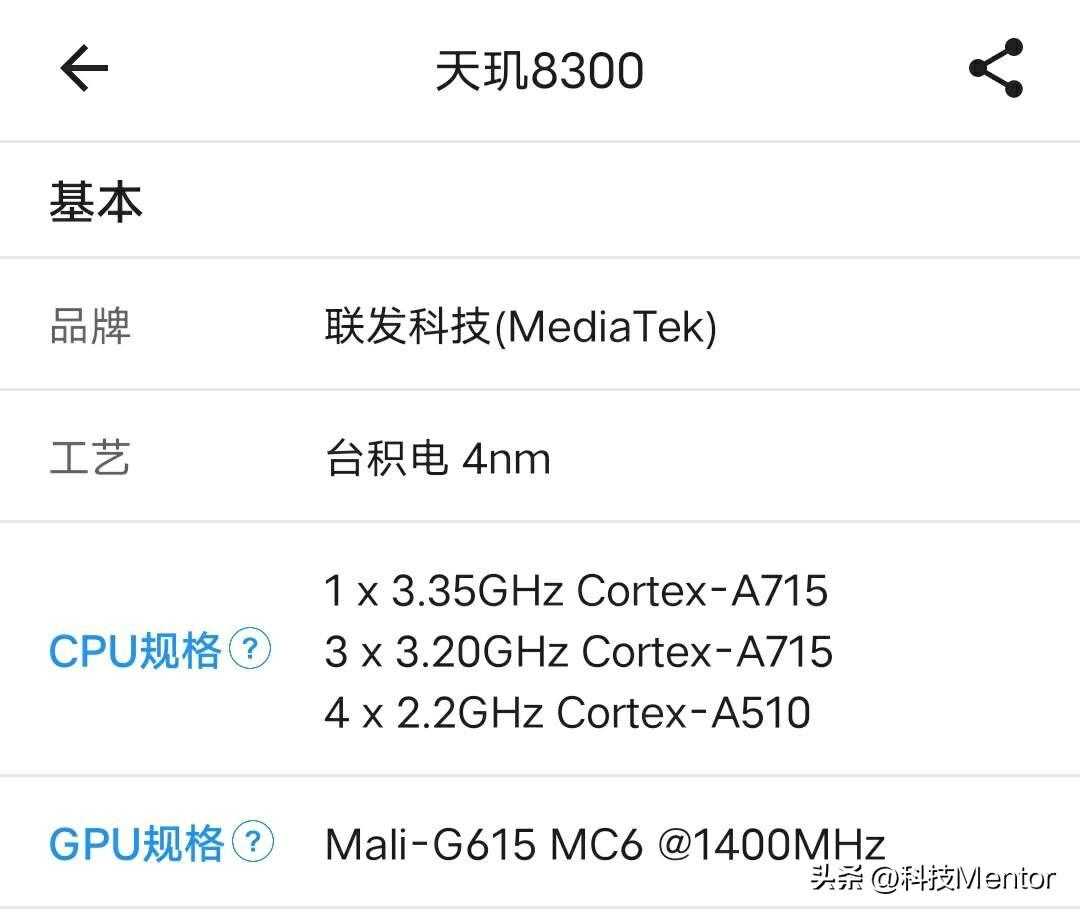

CPU部分,天玑8300使用了一个高频A715架构的超大核心+三个A715架构的中核心+四个A510架构的小核心。其中超大核心频率达到了3.35GHz,大核心频率也来到了3.2GHz,小核心频率为2.2GHz,整体频率十分激进。激进的频率让联发科天玑8300获得了不错的跑分成绩,在Geekbench 5测试中,单核心性能达到了1160分,和苹果A12、高通骁龙888相当。多核心性能达到了4600分,超越了天玑9200和骁龙8+ Gen1,接近苹果A15的表现。
GPU方面,天玑8300的GPU规格并不大,仅仅采用了Mail-G615架构,而且只有六个核心,属于天玑8000、8100、8200的常规升级。但是它的频率非常高,达到了1400MHz,是目前安卓阵营频率最高的手机GPU。同时天玑8300解决了带宽瓶颈,使得它在GFXBench曼哈顿3.1测试中获得了非常高的成绩,达到了209FPS,直接超越了苹果A17 Pro的204FPS,仅次于骁龙8 Gen2、骁龙8 Gen3、天玑9200和天玑9300。
最后再来说说功耗,天玑8300依旧使用了台积电第二代4nm制程,如此激进的频率,它的峰值功耗也不低。其中CPU单核心功耗来到了2.82W,比骁龙7+ Gen2的超大核心功耗略高,但性能稍微低一些,可见这颗超大核心的能效表现一般。CPU多核心峰值功耗也来到了9W,比起今年神U骁龙6 Gen1的5W峰值功耗高了不少。GPU峰值功耗也达到了8.2W,和高通骁龙888、海思麒麟9000相当,也属于较高的水准了。
综合来说,天玑8300这一次重点提升了性能,算是一颗准旗舰处理器,但是由于没有低功耗,很难会成为神U。另外,受限于成本,天玑8300选择使用超高频A715架构来充当超大核心,而不是像曝光那样使用低频X系列架构来充当超大核心有些可惜,这也带来了CPU峰值能效略低的情况。不过,如果搭载天玑8300的机型,能够把售价控制在2000元左右,依然没有其它毛病。
