对于电子设计人员，如何绘制pcb中的总线是一个常见问题。altium designer 13提供了一种简便且强大的方法来完成此任务。在本教程中，叮当号柚子将详细介绍altium designer 13中绘制总线的步骤，指导您从头到尾完成整个过程，让您轻松掌握总线绘制技巧。

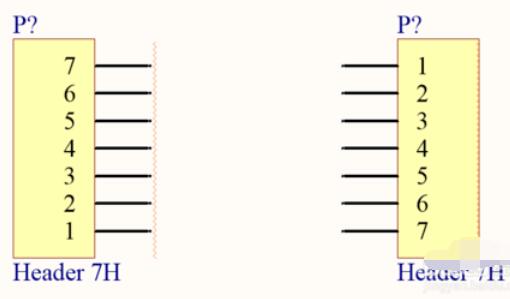

打开Altium designer,放置两个相连的器件

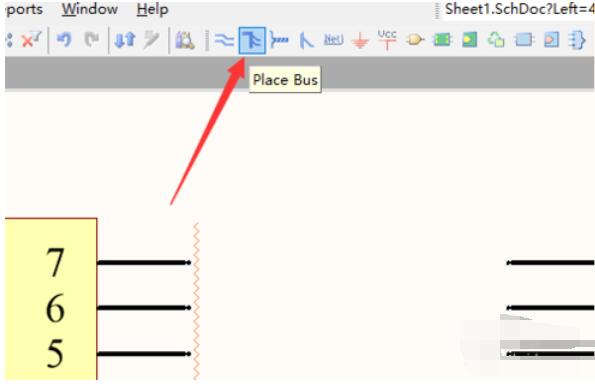

选择总线进行绘制
绘制完成后，加入总线入口

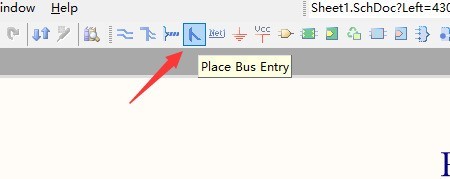

绘制总线入口

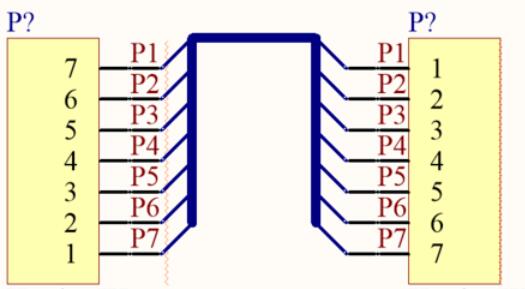

添加网络标号

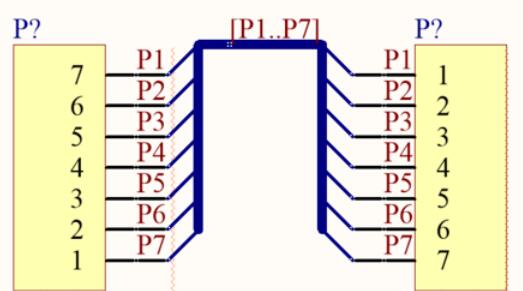

添加总线标号
使用alt键产生高亮，检查是否连接
以上就是Altium Designer 13绘制总线的详细操作步骤的详细内容，更多请关注叮当号网其它相关文章！
