实现几何画板圆柱旋转体的操作方法

对于几何学爱好者而言，如何利用画板绘制旋转圆柱体是一个常见的难题。叮当号小新为您提供了一份循序渐进的教程，详细阐述了实现圆柱体旋转操作的具体步骤。本教程涵盖了创建圆形、绘制高度线和旋转圆柱体的操作方法。通过以下详细内容，您可以轻松掌握绘制旋转圆柱体所需的技巧，在几何画板上展现精湛的圆柱体旋转效果。

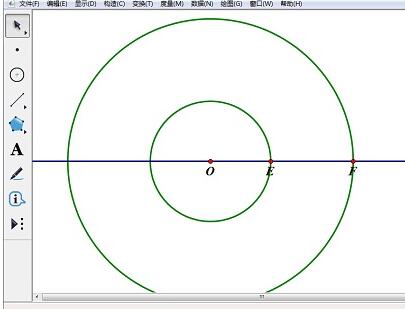

1.作水平直线，并选中初始的现个点按下【Ctrl+H】将之隐藏。利用点工具在直线上构造点O、E、F。选中点O和点E，选择【构造】——【以圆心和圆周上的点绘圆】作以O为圆心的圆OE，两样的方法作出同心圆OF。

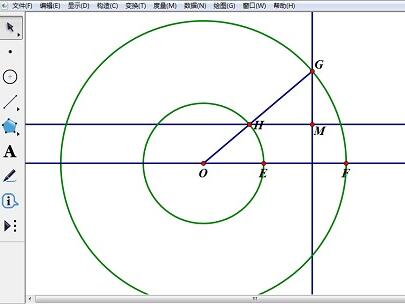

2.利用点工具在大圆上取点G，用线段工具连接OG交小圆于点H。选中点H和直线，选择【构造】——【平行线】作出直线EF过点H的平行线，同样的方法过点G作直线的垂线，两线交于点M。

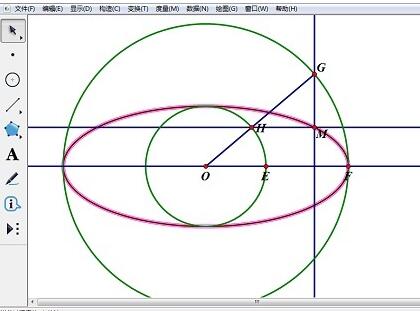

3.选中点G和点M，选择【构造】——【轨迹】，出现椭圆。

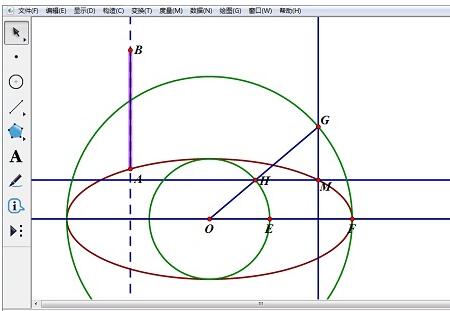

4.利用点工具在椭圆上任取点A(不能取关键点F),选中点A与直线EF，选择【构造】——【垂线】，过A作直线EF的垂线，利用点工具在垂线上任取一点B，选中点A、B，按下【Ctrl+F】构造线段AB。

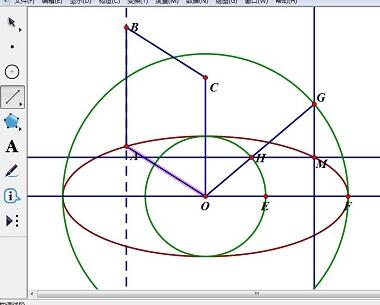

5.依次选中点A、线段AB和点B(注意顺序)，选择【变换 】——【标记向量】，选中点O，选择【变换】——【平移】，按照标记向量将点O平移至点C，连接利用线段工具连接AO、CO、BC。形成矩形ABCO的直观图。

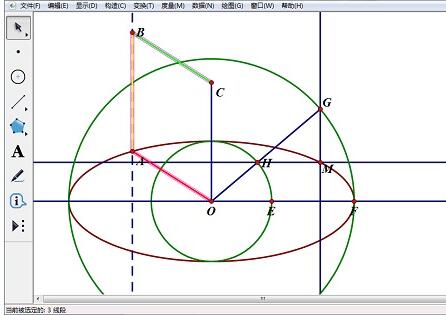

6.选中线段将AO，右键修改颜色为红色，同样的方法将线段CO、BC更改为不同的颜色。选中线段AO、AB、BC，选择【显示】——【追踪线段】，实施跟踪功能。

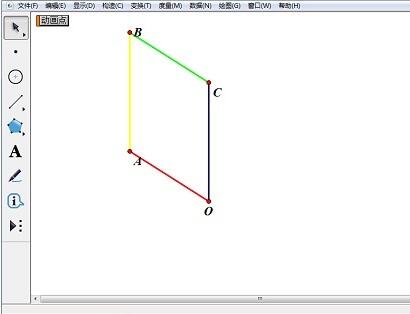

7.选中点A，选择【编辑】——【操作类按钮/动画】实施动画功能。选中除矩形ABCO外的所有图形，按【Ctrl +H】将之隐藏。

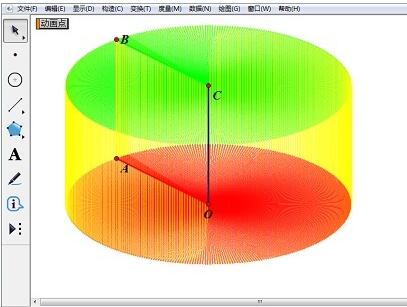

8.点击【动画点】按钮，可以看到线段AO、AB、BC三条线段旋转一周后所形成的圆柱体。
