Intel历史上处理器产品无数,有的很成功,有的很失败,而要说哪一款最失败,很多人可能会想起让Intel CEO公开下跪的大火炉奔腾4,但它至少发布上市了,而第一代使用10nm工艺的Cannon Lake(大炮湖)干脆就几乎完全流产了。
其实在2018年初,Intel就宣布Cannon Lake已经开始出货,但从未正式发布,公开的只有一款低功耗移动版i3-8121U,名义上属于八代酷睿,2核心4线程,三级缓存4MB,主频2.2-3.2GHz,热设计功耗15W,没有核显。
使用它的产品也很少,公开的只有Intel Crimson Canyon NUC迷你机、联想IdeaPad教育平板,而且前者只卖了一年就退市了。
其实还有一款超低功耗的m3-8114Y,但鲜为人知,Intel ARK数据库都没有收录。
根据第三方资料,它也是2核心4线程,主频仅1.5-2.2GHz,无核显,热设计功耗只有5W。

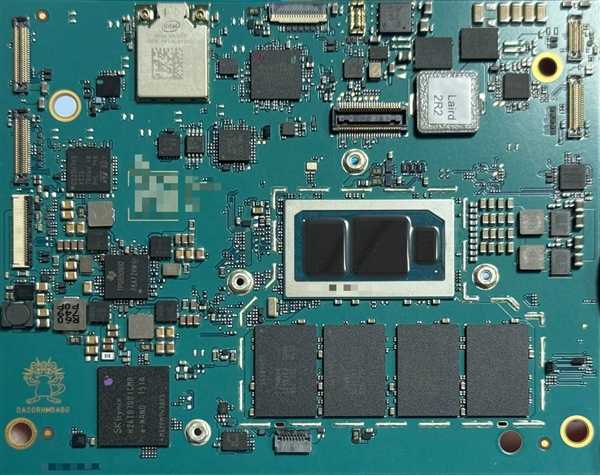

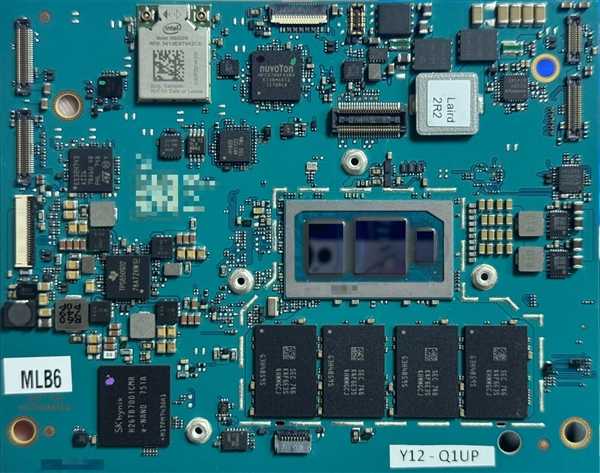

现在我们看到了一块Intel开发板,上边的处理器就是这个m3-8114Y,BGA1392整合封装,由三颗小芯片组成。
其中,中间最大的部分就是CPU,70.52平方毫米,左侧较小的是芯片组,46.17平方毫米,而右侧最小的是McIVR(多芯片整合调压器),用来控制其他两颗芯片的电压。
板子上还有三星8GB LPDDR4-3733内存(四颗)、SK海力士128MB eMMC存储、Intel 9560 Wi-Fi 5无线网卡,以及众多开发调试接口、插槽。

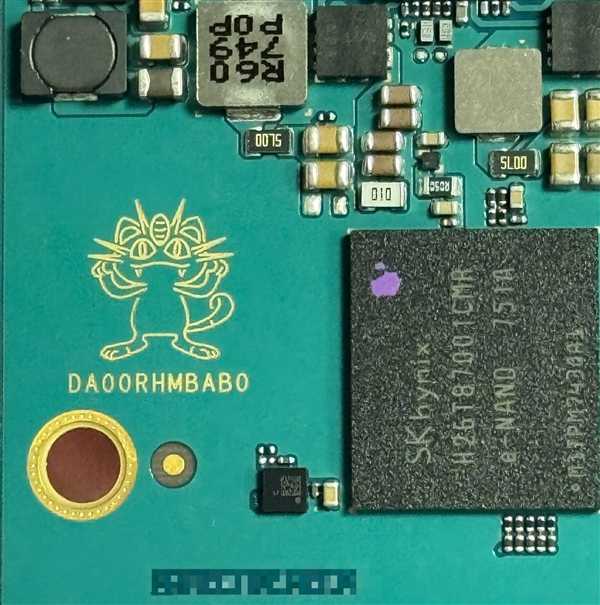

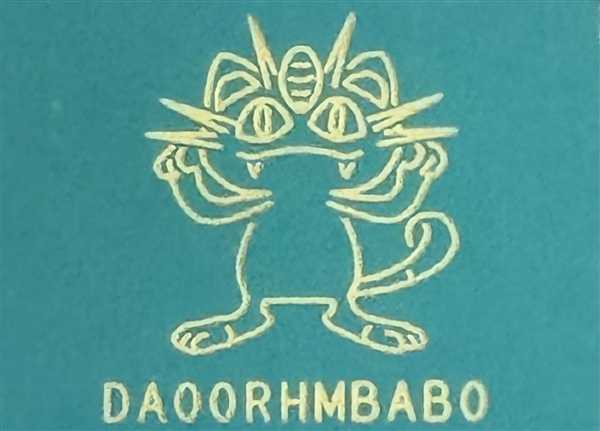

有趣的是,主板左下角还有一个宝可梦喵喵的简笔画形象,还真有闲情雅致啊。
