SolidWorks制作散热孔的操作教程分享

在产品设计中，散热孔至关重要，它有助于调节设备温度，避免过热。今天叮当号西瓜将为大家带来solidworks制作散热孔的操作教程，本文将详细介绍绘制轮廓、创建阵列、调整参数等步骤。通过阅读本文，您将掌握在solidworks中高效创建散热孔的技巧，为您的设计增加安全性。

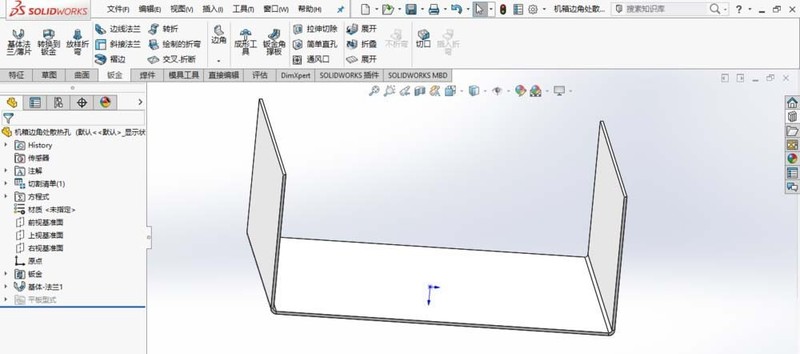

1、打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，创建基体法兰，如图。钣金厚度【1 mm】，折弯半径【1 mm】，方向为两侧对称，深度【100 mm】。

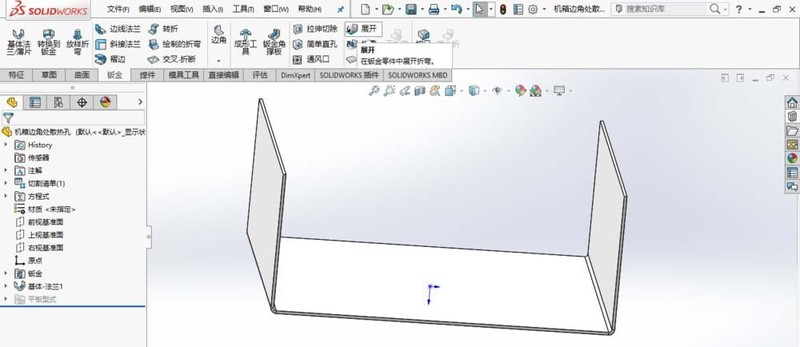

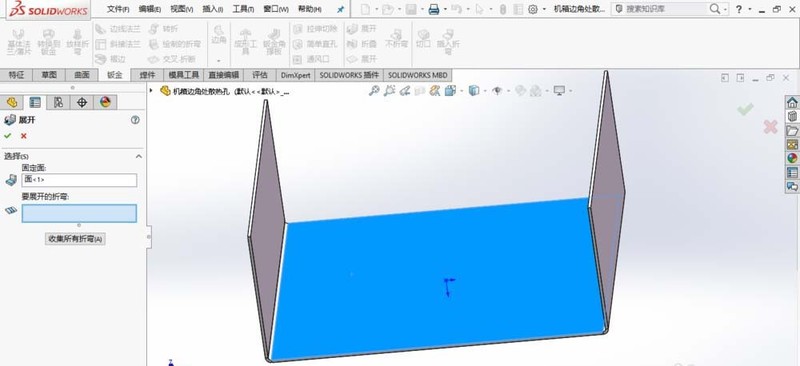

2、单击【钣金—展开】命令，如图，可展开单个的折弯。

3、选择固定面和要展开的折弯，单击确定，展开折弯。

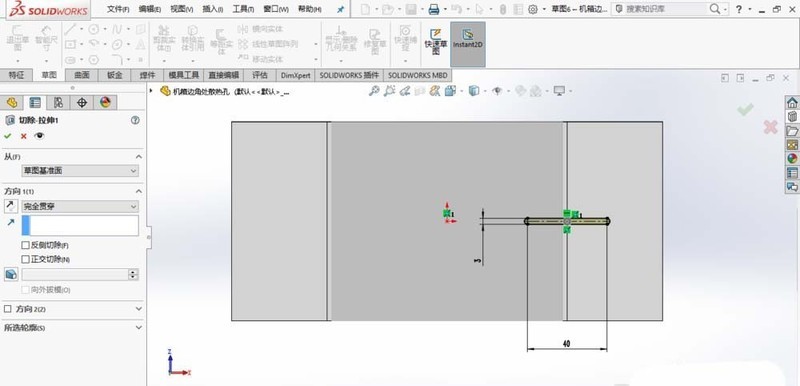

4、在图示端面上绘制草图，创建切除特征，完全贯穿，如图。

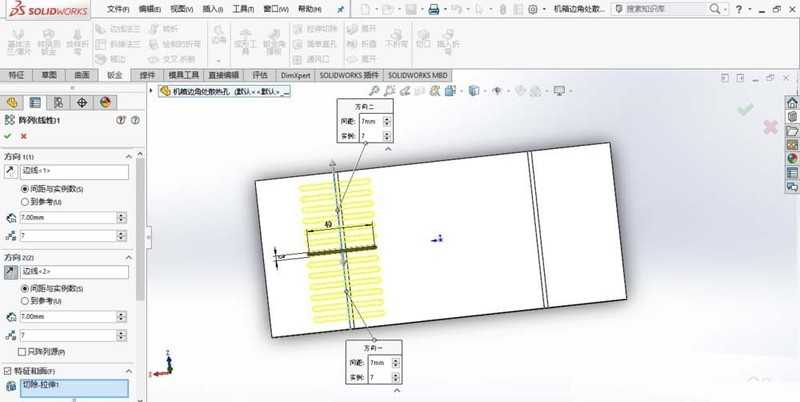

5、阵列切除拉伸特征，如图。

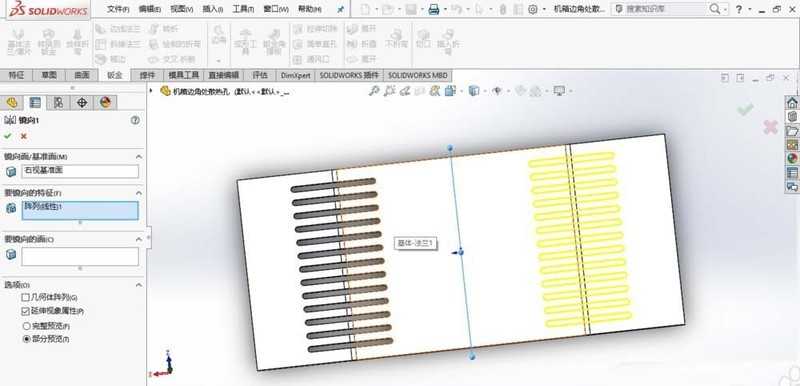

6、镜像阵列特征，镜像面选择右视基准面。

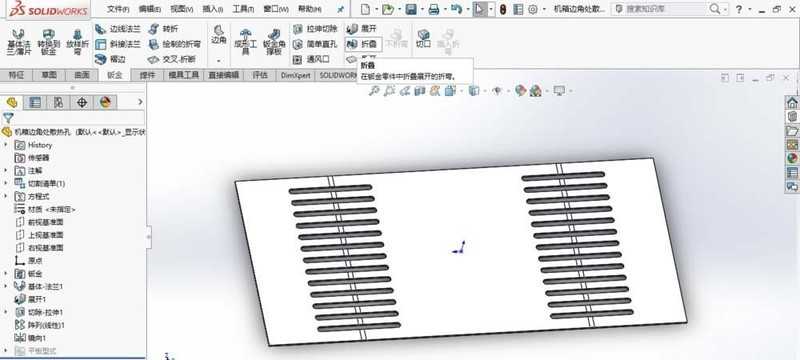

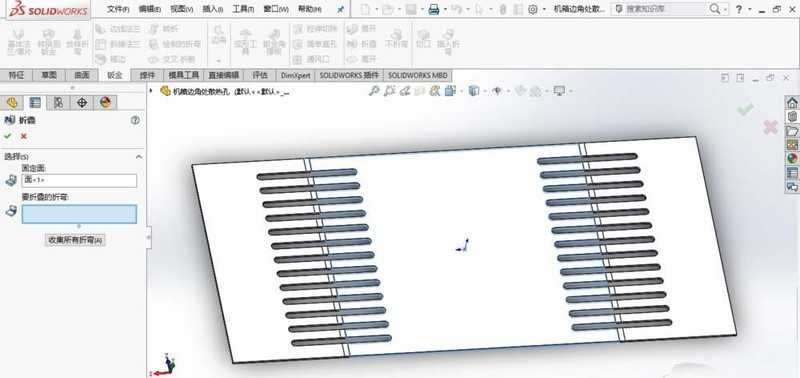

7、单击【钣金—折叠】命令，如图，可将单个折弯折叠。

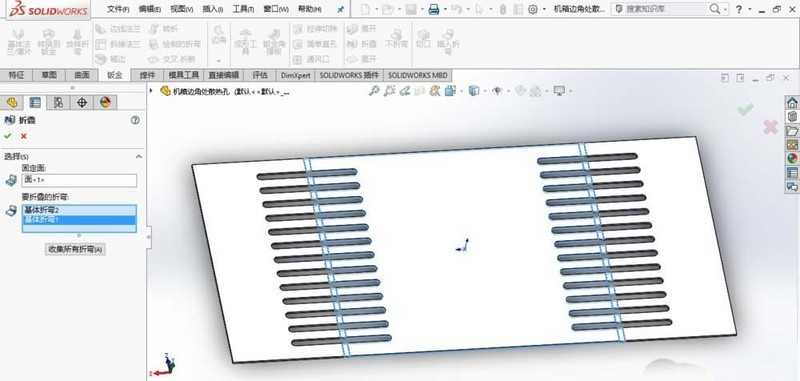

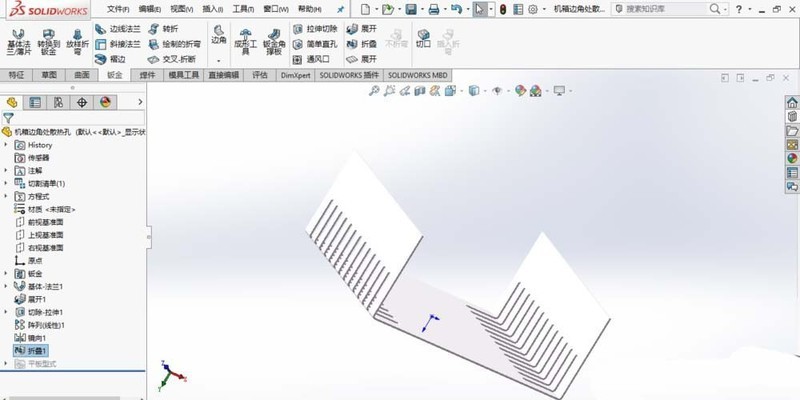

8、选择要折叠的折弯，单击确定，将创建完边角散热孔的机箱重新折叠。

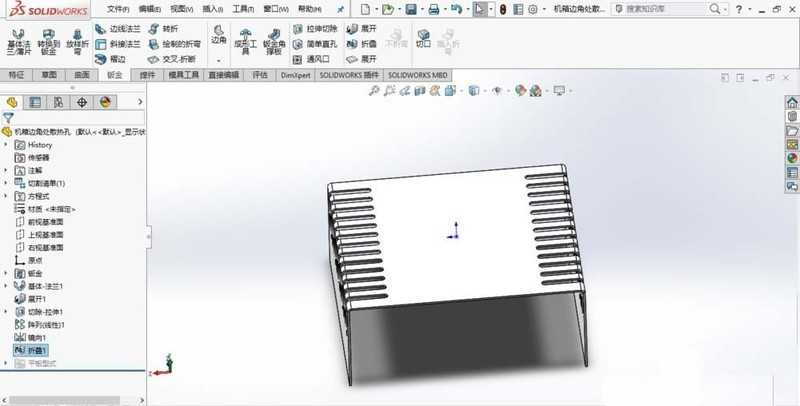

9、至此，完成机箱边角处散热孔的创建。保存模型。
