天玑8300是几nm制程?天玑8300是几纳米的

近年来手机芯片的性能持续提升,引领了智能手机行业的发展。作为联发科旗下的芯片品牌,天玑系列一直备受用户关注。而在最新推出的天玑8300也是备受关注的,一个令人关注的问题是它的制程工艺,也就是几纳米。大家一起来看看天玑8300是几nm制程吧。

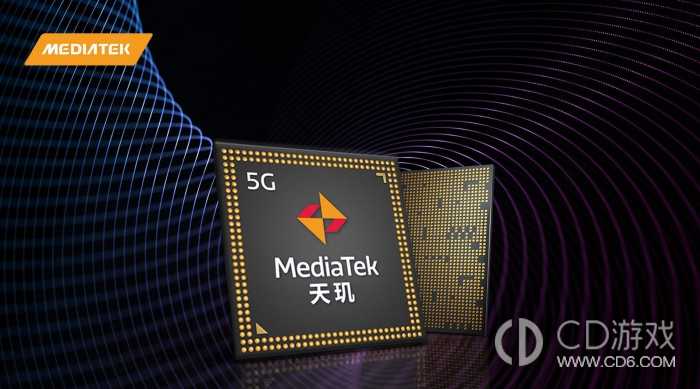

天玑8300是几nm制程?天玑8300是几纳米的插图1

天玑8300是几nm制程

4nm

11 月 16 日消息,联发科天玑 8300 处理器官宣 11 月 21 日 15 点发布,官方口号为“冰峰能效,超神进化”。

爆料人士 Revengus 今年 6 月分享了规格信息,天玑 8300 芯片将采用 1+3+4 架构,采用 2.8GHz 频率的 Cortex X3 内核,以及 3 个 2.4Ghz 频率的 Cortex A715 内核和 4 个 1.6GHz 频率的 Cortex A510 内核,还支持 850MHz 频率的 ARM Mali G520 MC6 GPU。

天玑8300是几nm制程?天玑8300是几纳米的插图3

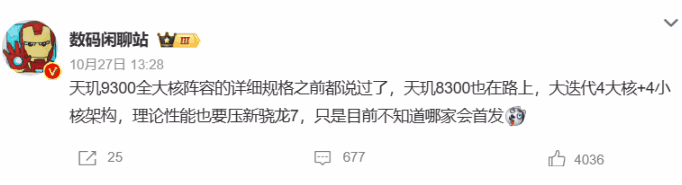

博主 @数码闲聊站 表示,天玑 8300 为大迭代 4 大核 + 4 小核架构,理论性能强于高通骁龙 7 系新处理器

天玑8300是几nm制程相关介绍如上所示,除了制程工艺的先进性,这款芯片还采用了全新的架构设计和优化算法。通过合理的布局和更高效的算法,麒在相同功耗下能够提供更出色的性能表现。
