报道称,三星电子的高管dae woo kim表示,在2024年韩国微电子和封装学会年会上,三星电子将完成采用16层混合键合hbm内存技术的验证。据悉,这项技术已通过技术验证。报道还称,此次技术验证将为未来若干年内的内存市场发展奠定基础。

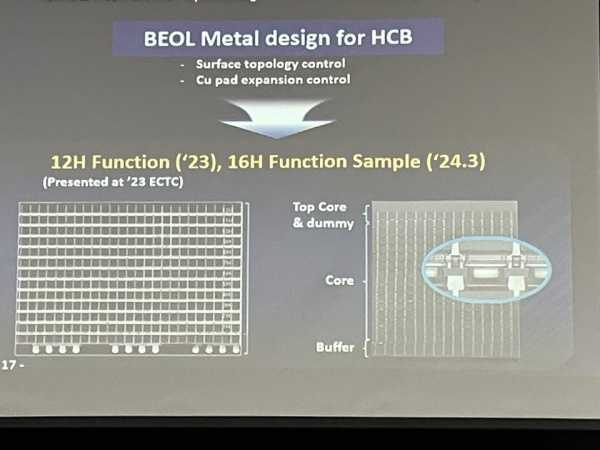

Dae Woo Kim 表示,三星电子成功制造了基于混合键合技术的 16 层堆叠 HBM3 内存,该内存样品工作正常,未来 16 层堆叠混合键合技术将用于 HBM4 内存量产。
相较现有键合工艺,混合键合无需在 DRAM 内存层间添加凸块,而是将上下两层直接铜对铜连接,可显著提高信号传输速率,更适应 AI 计算对高带宽的需求。
混合键合还可降低 DRAM 层间距,进而减少 HMB 模块整体高度,但也面临成熟度不足,应用成本昂贵的问题。
三星电子在 HBM4 内存键合技术方面采用两条腿走路的策略,同步开发混合键合和传统的 TC-NCF 工艺。

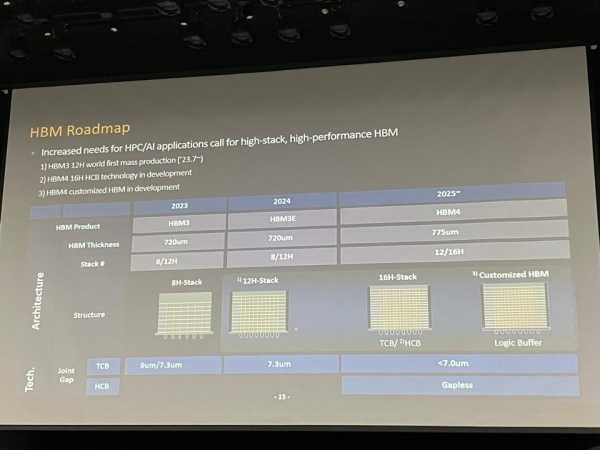

结合下方图片和本站以往报道,HBM4 的模块高度限制将放宽到 775 微米,有利于继续使用 TC-NCF。
三星正努力降低 TC-NCF 工艺的晶圆间隙,目标在 HBM4 中将这一高度缩减至 7.0 微米以内。
这份技术也面临着质疑。Dae Woo Kim 回击称三星电子的方案相较竞争对手 SK 海力士的 MR-RUF 更适合 12 层至 16 层的高堆叠模块。
