这款一体路由器很多朋友想要看看性能测评，下面我们我们就来详细介绍一下。
TP-LINK 2.5G PoE·AC一体路由器参数：
TL-R5408PB-AC
- 双核CPU，512MB DDRIII高速内存，性能强劲
- 4个2.5G网口和4个千兆网口，均可设为WAN口使用，最多支持4个口为WAN口
- 内置无线控制器，可统一管理TP-LINK AP产品
- 支持易展组网，可与易展系列企业无线路由、AP、家用路由便捷组网
- IPSec/PPTP/L2TP V/.P/3N，远程通信更安全
- 接入认证（Web认证、短信认证、PPPoE服务器）
- 上网行为管理（移动APP管控/桌面应用管控/网站过滤/网页安全）
内置AC+PoE功能，简化小微企业/别墅环境无线组网
- 内置AC（无线控制器）功能，既是路由器又是无线控制器，能统一管理最多100台TP-LINK AP产品，组建无线网络；
- 可自动发现网络中的TP-LINK AP，并对AP进行统一配置和管理，实现AP零配置接入，即插即用，同时支持AP状态监控、AP升级和定时重启，维护简便。
- 所有端口均支持标准PoE供电，符合IEEE802.3af/at/bt标准，单口最大输出功率90W；
- 适合小企业、办公室、别墅等环境搭建无线网络，无需额外购置AC和PoE交换机，部署维护简单，性价比高。
TL-R5408PB-AC的外包装：
从外包装箱好难看出什么型号，除非仔细看外包装上的标签。等于是通用的包装箱，不同的尺寸包装不同的机身。
机身和配件：
机身正面：
1至4号网口是千兆，5至8号网口支持2.5G，八个网口均可支持802.3bt，单口最大功率90W。WAN口可以随便你指定，WAN口数量最多支持4个，即4WAN。

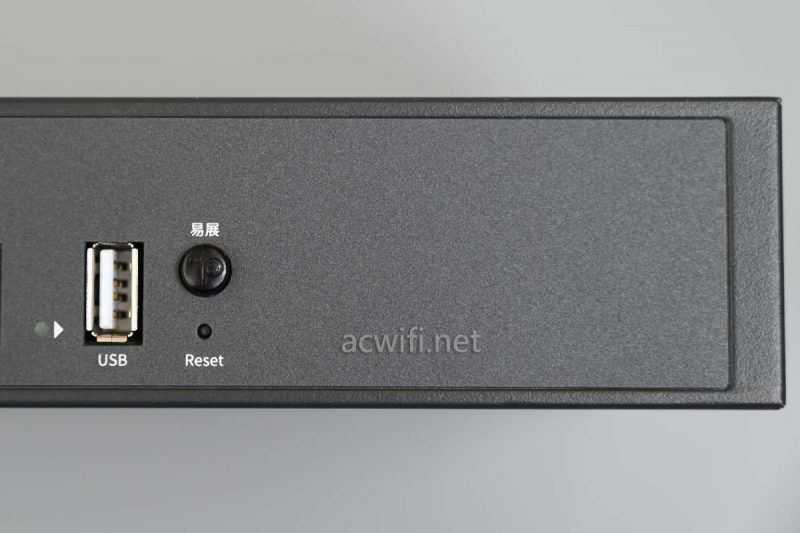

还有个易展实体按键。作用就是，可以跟家用易展系列的无线路由器组网，不需要进系统界面进行操作，按一下这颗易展键，然后再按待组网的那台无线路由器机身后面的“易展键”，两台设备的指示灯就会“拾下拾下”，等20秒左右就组上了。
拿了台7DR3610组易展试了，能控制它的无线信道、功率、无线模式、频宽，还能拥有弱信号限制设置。。。7DR3610的无线带机量，想不到能到256台。。。
并不是所有的无线路由器都能组上，或组上后拥有这些设置项。要看无线路由器固件里有没有做这些内容。我之前说过，会做个支持列表出来给大家参考的。会有！
侧面有一个风扇，风扇的噪声比较大，不是风扇本身噪声大，特别是刚上电时，当系统完成启动后，噪声会变小一些。
另一侧：

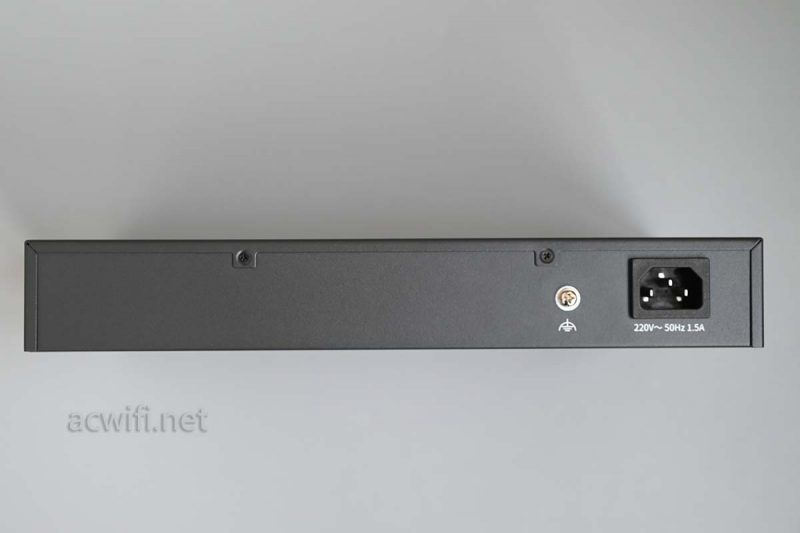

背面：

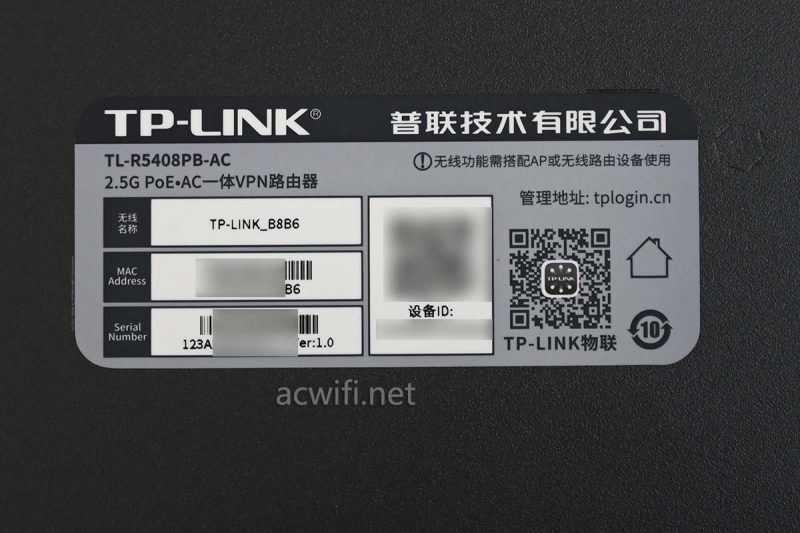

底部标签：TL-R5408PB-AC 2.5G PoE AC一体VPN路由器。
上一页12 3 4 下一页 阅读全文
拆走上盖后：
风扇型号：RS4020B12H-RA，尺寸是4020，尺寸后面带B的是滚珠轴承。最大功率1.92W，三线。风向：往外吹。主要是为了给电源做散热。
电源体积比较大。
电源额定输出规格是53.5V/4.68A，最大额定输出功率250W。这台机器，非常适合接大功率的无线AP，比如XAP6000GC、7HDAP13000TCS。
风扇插头打了硅橡胶做紧固
拆出主板：
主板正面：
翻转看主板背面，底壳和背面并没有采用导热硅脂垫片。

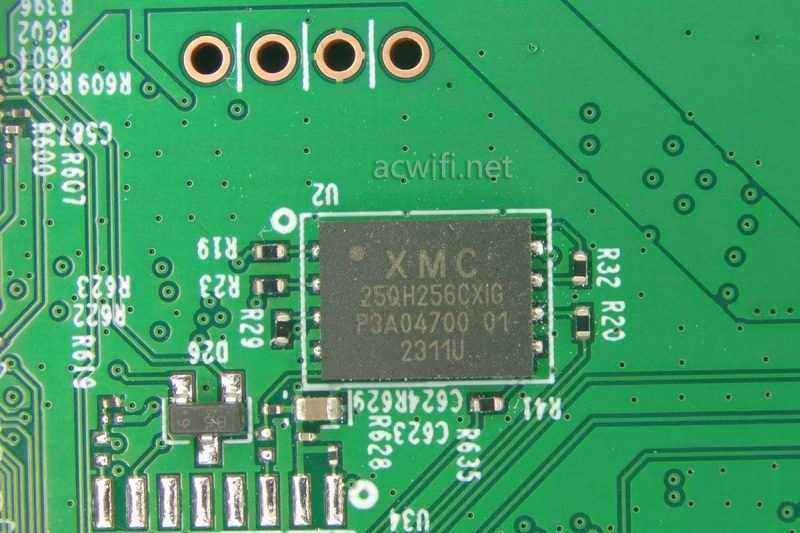

主板背面有一颗闪存芯片，型号是XM25QH256C，容量32MB：
上一页 1 23 4 下一页 阅读全文
回到主板正面来。这两颗RTL8239H是负责PoE供电控制的，单颗支持四个端口，每个端口最大支持90W。八个网口，所以要两颗RTL8239H。
上图低下的芯片是CA-IS3741HW，高速四通道数字隔离器。电压2.5-5.5V。
主板中间位置有四颗2.5G PHY芯片： RTL8221B

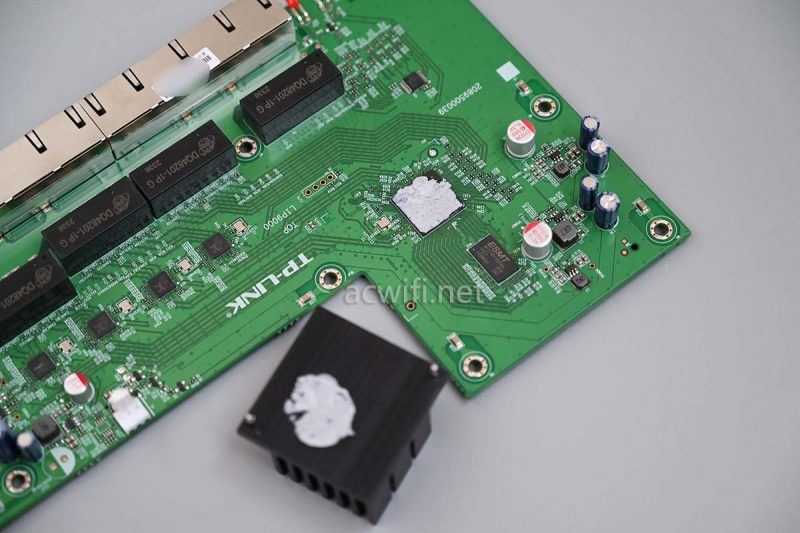

黑色的CPU散热片比较高，可以充分利用散热风扇吸进来的凉风进行主动散热。
幸好不是用带胶的硅脂，否则拆除时间长。
这台R5408PB采用的CPU是EN7562CT，条位带T的代表扩展内存，没有集成内存，末位带C的是集成了内存。双核A53，频率1GHz。讲开又讲，7562还有另一个型号：EN7562DT，D比C多了一个NPU核。其它没啥区别了。采用了EN7562DT的有R4111GP和R5010PE-AC v1.0和v1.1版本 。（目前是我拆过里面的型号）
有空我会把这些一体机的配置汇总成表格，方面大家查阅。
CPU旁边的内存芯片M15T4G16256A，DDR3L，容量512MB：
上一页 1 2 34 下一页 阅读全文
CPU和内存的位置关系：

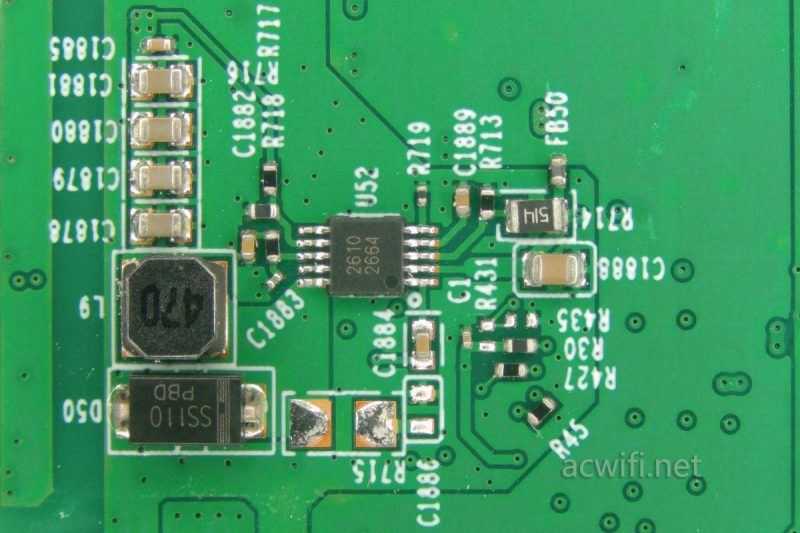

某一局部的电路：
至此，这台TL-R5408PB-AC拆得差不多了。

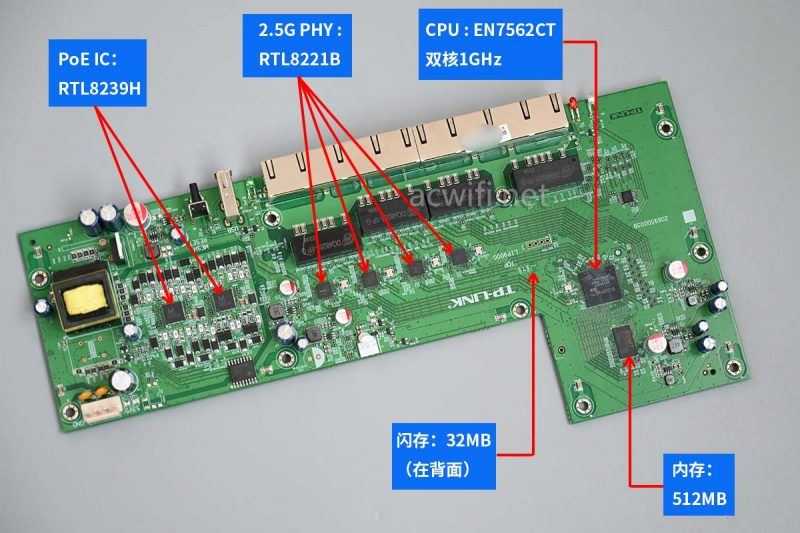

所有芯片型号汇总如下图：
WAN口设置：
支持IPTV：

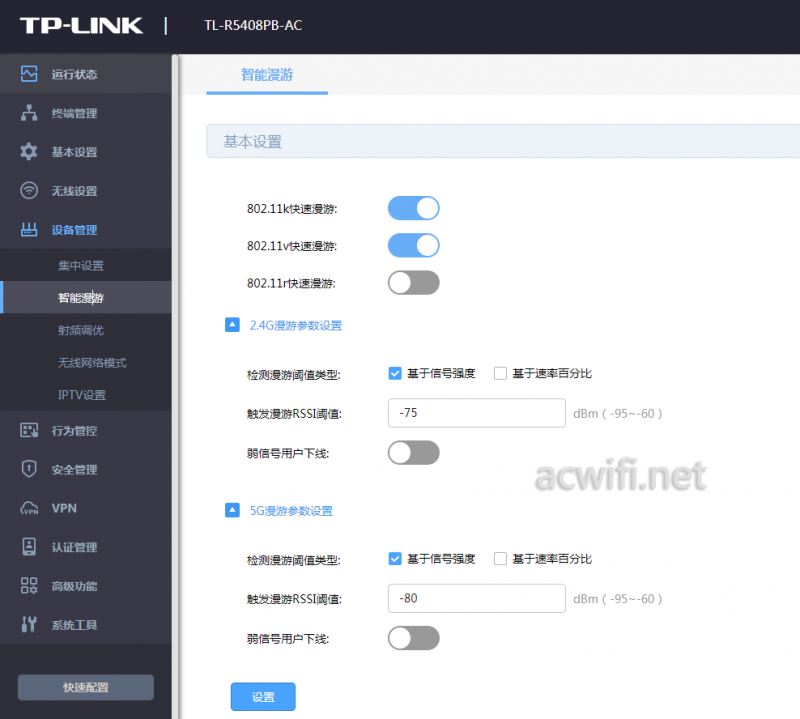

通知漫游选项：
我用ER2260T的pppoe服务器，来测试四个千兆口做WAN，然后用2个2.5G LAN口接两台电脑，同时测速。看能不能叠加到4G输出。
在设置好四WAN后，总有一个WAN连接不上。我也第一次尝试超过双WAN连自建的pppoe服务，不知问题出在哪。

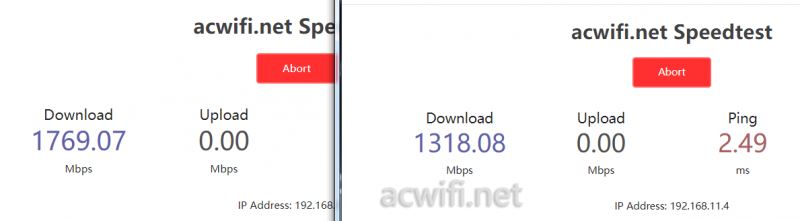

不管了，现在是三个千兆WAN已经连接上，两台电脑同时测速看看，结果是1769+1318=3087Mbps。
如果你不信这个图，可以在流量审计里查看测速时的流量情况。把下图中红框的数值换算一下就是2924Mbps。跟上图差不多的。

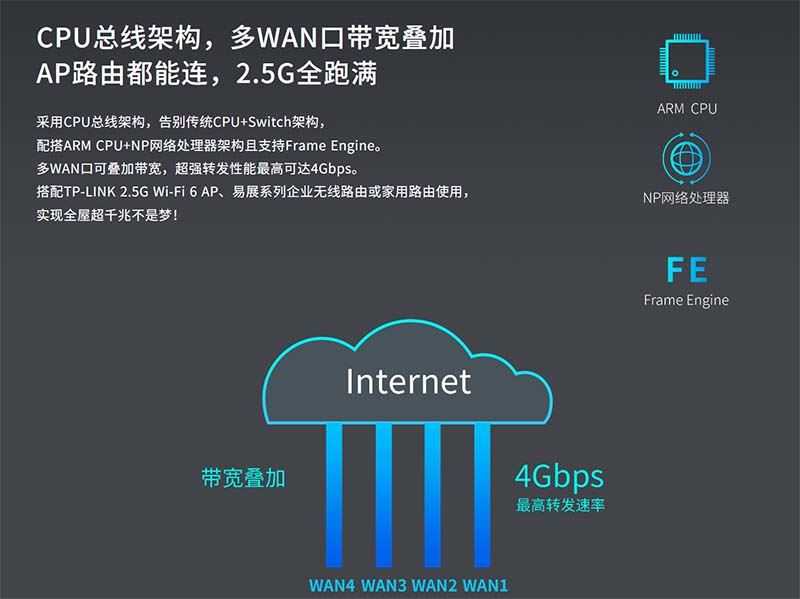

如果能成功连接上四WAN，我相信测出来的数据就是官方所说的4Gbps了。
R5408PB-AC相比R5010PE-AC，升级了802.bt供电，单口支持90W，整机PoE功率也翻了倍保留4个2.5G口，6个2.5G网口变成4个千兆网口，主要是从网口配置上有所变化，直接带来600元的差价。（CPU的差别不大的的）
闲鱼和PDD现时的价格900多元，性价比还算不错。缺点是这个系列的系统菜单 ，点开后会有明显的等待期（2秒左右），即不够丝滑。家用的话，散热风扇的噪声是个问题，如果在机房，就不用理会。当然它的目标客户是企业。我打算加个温控模块，根据控头的温度自动调节风扇转速，也就10块钱不到的成本。
因需选择吧，别创造需求。
