TP-LINK 的TL-ST5008F v2.0外包装：

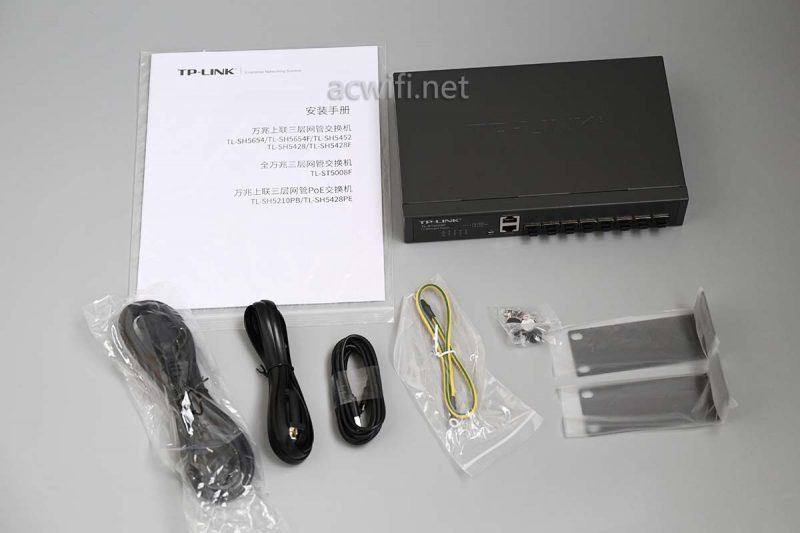

机身和配件：

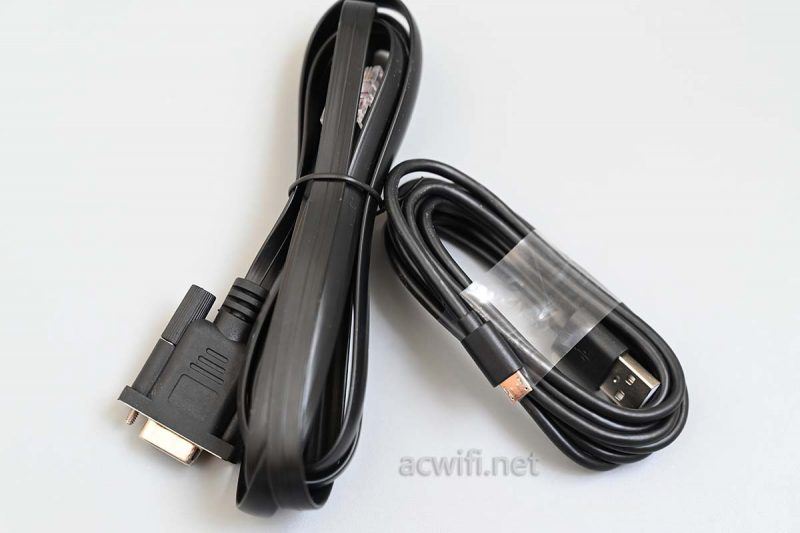

配件有点多，以下这两根是Console线：

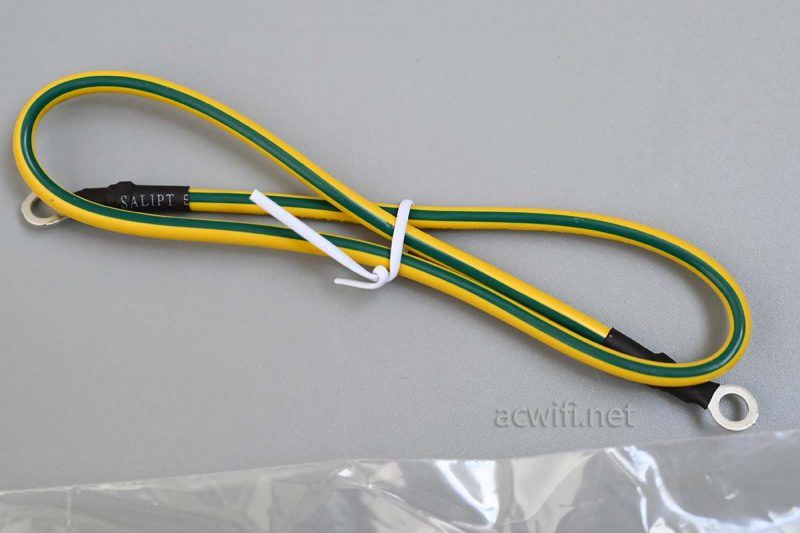

地线：

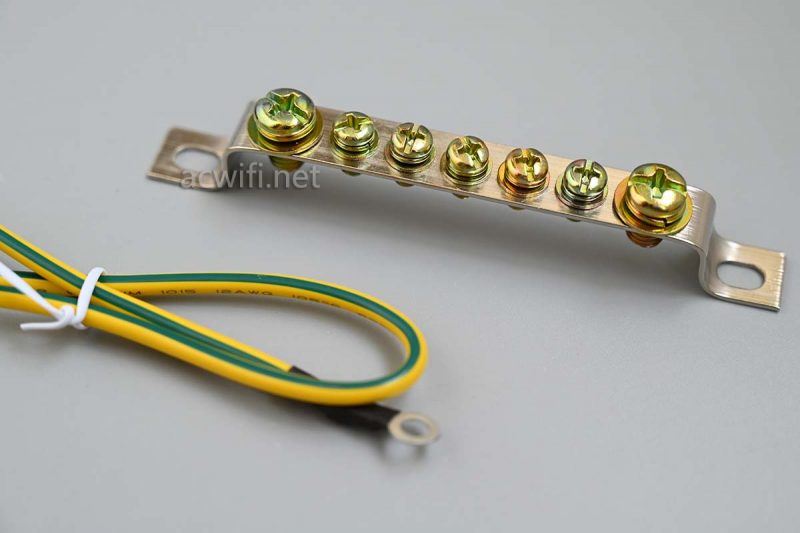

我还买了地排接线端子，准备接在机柜里：

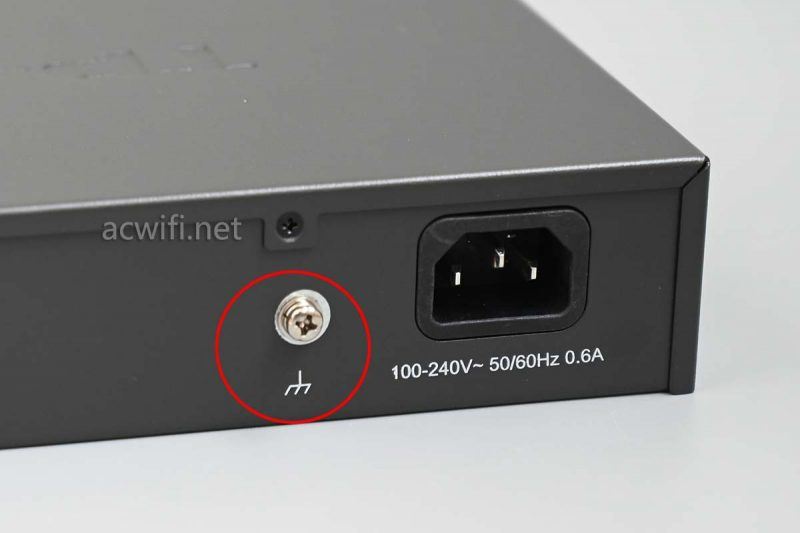

交换机外壳已经连接了电源里面的地线，那么机身上的防雷接地柱还要不要接地呢？
根TP-LINK网站上的《商用网络产品防雷安装手册》说明。

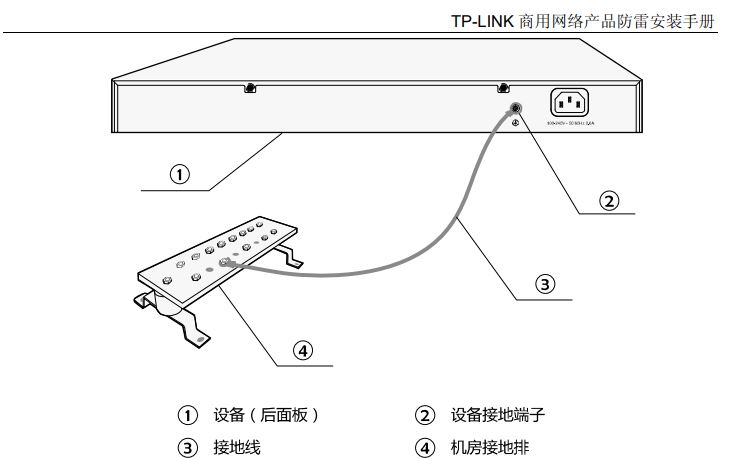

1、如果在机房中安装TP-LINK商用网络产品，且机房中有专用的接地排，应首先考虑使用接
地线将设备与接地排连接，如下图所示：

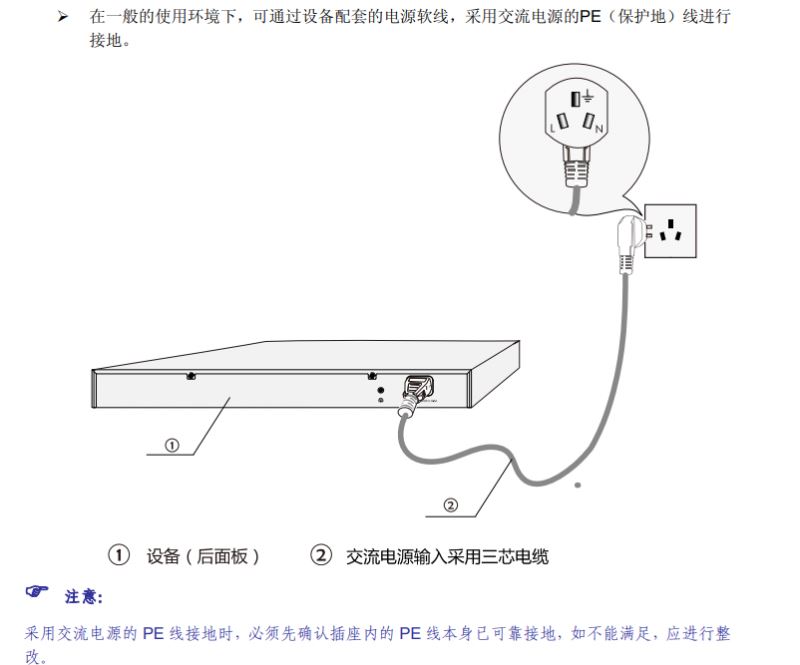

2、在一般的使用环境下，可通过设备配套的电源软线，采用交流电源的PE（保护地）线进行接地。
正面：
所以呢，在一般情况下只需要确定三芯电缆里的地线是有效接地的就行了。如果说错的地方，欢迎指正。

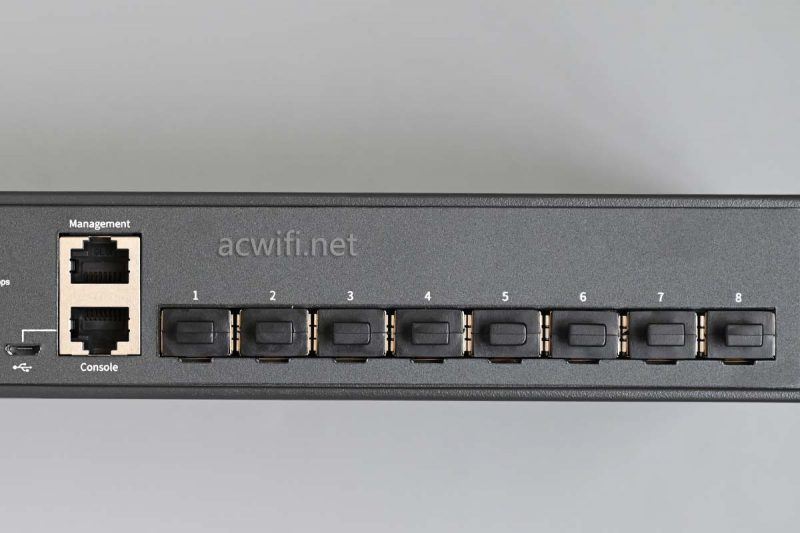

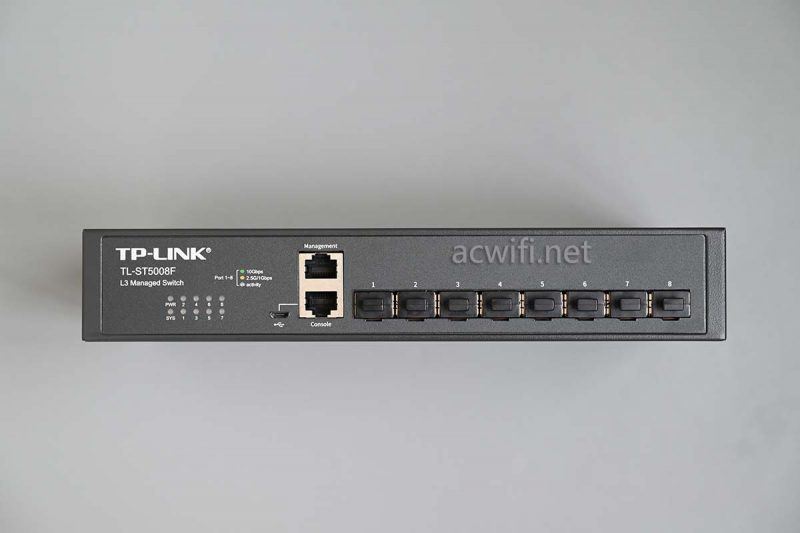

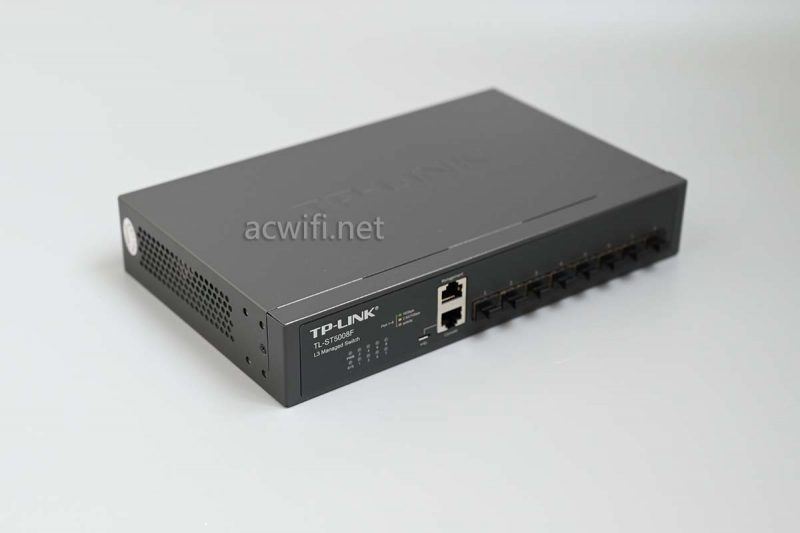

机身正面：
8个10G SFP+，均可支持10G/2.5G/1G速率。一个管理网口，另一个Console端口，支持串口和USB连接。
指灯面板：
两侧有散热孔，无风扇设计。

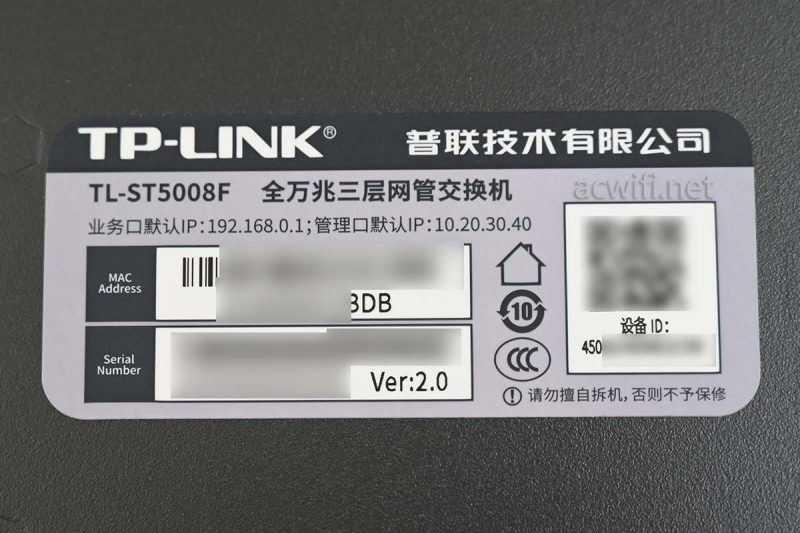

机身底部铭牌标签：TL-ST5008F全万兆三层网管交换机。
上一页12 3 下一页 阅读全文

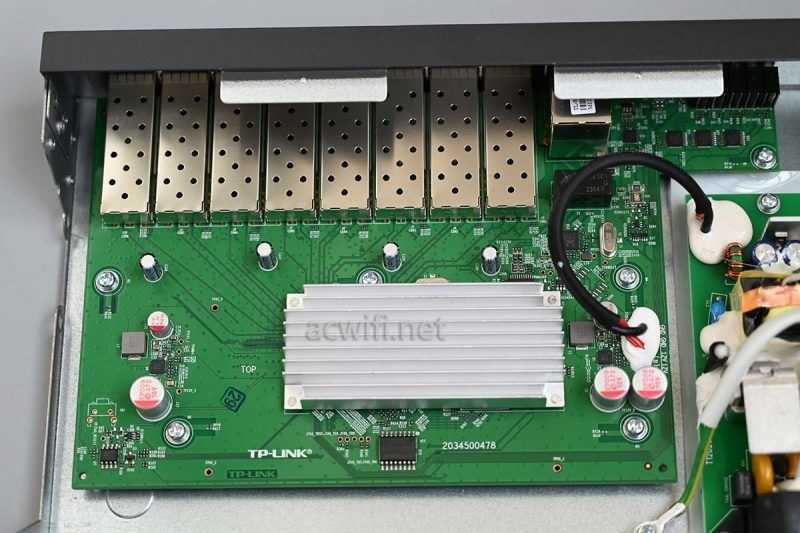

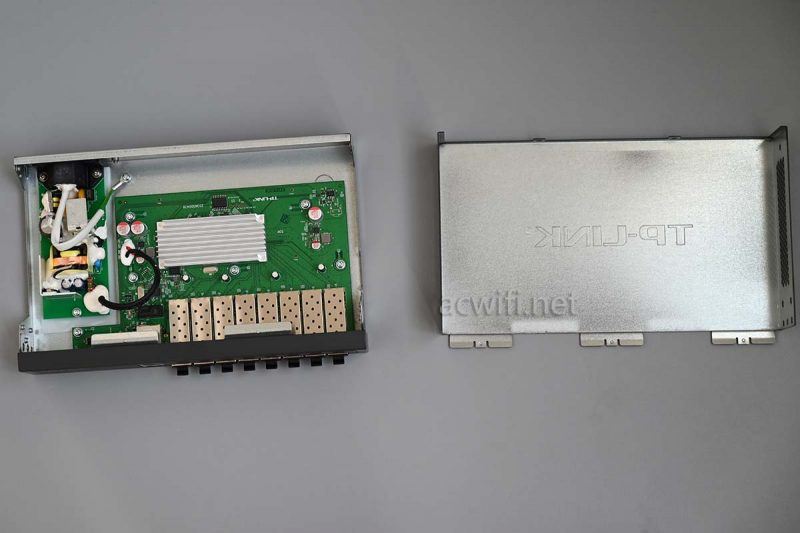

拆开外壳：
DC电源放在一侧。
电源输出规格是12V/2A，测空口待机功率是3.9W，插四个10G多模模块，功率增加4.3W。

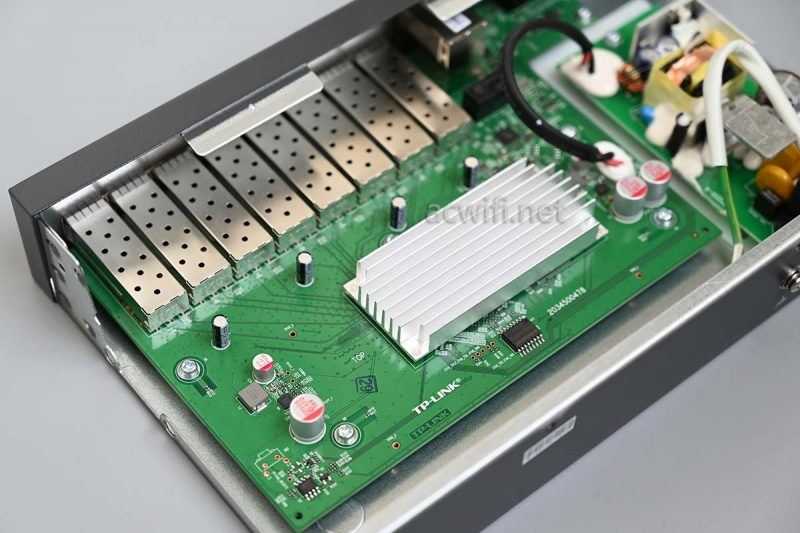

主板上就一个小的散热片，低功耗，也不需要特别的散热设计。

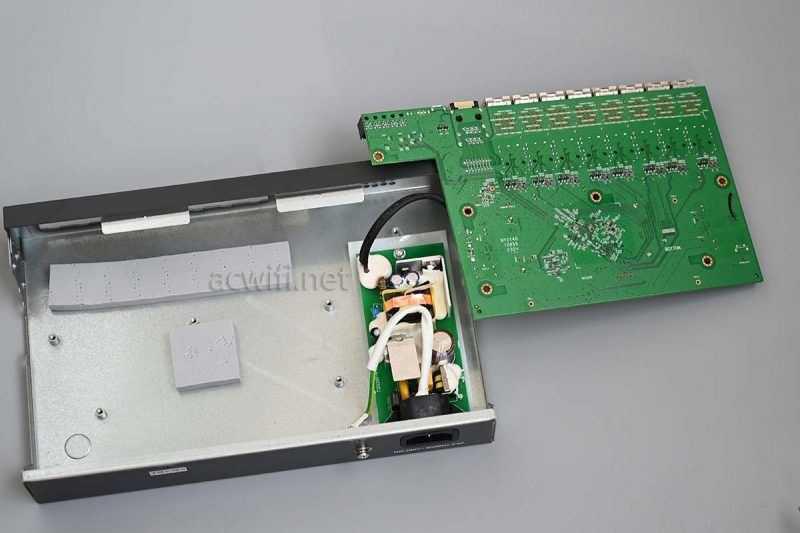

拆出主板并翻转：

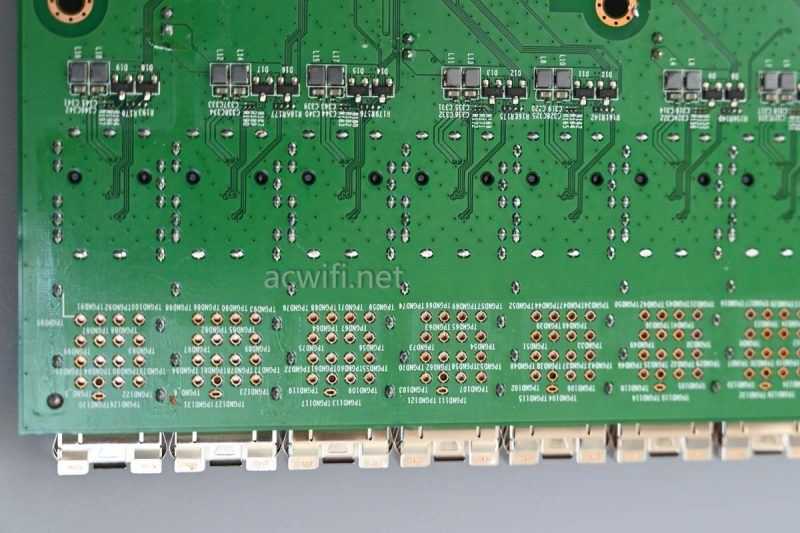

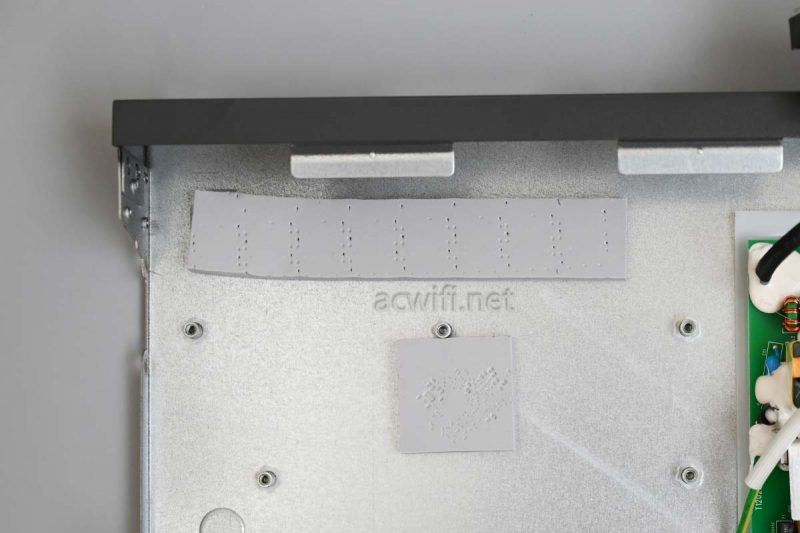

机身底壳与8个SFP背面有那招奎脂垫片，主控背面也有。

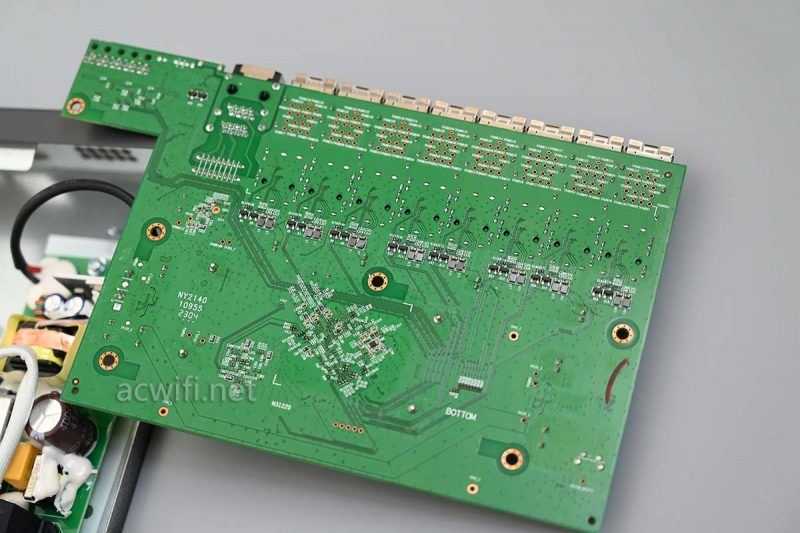

主板背面的样子：

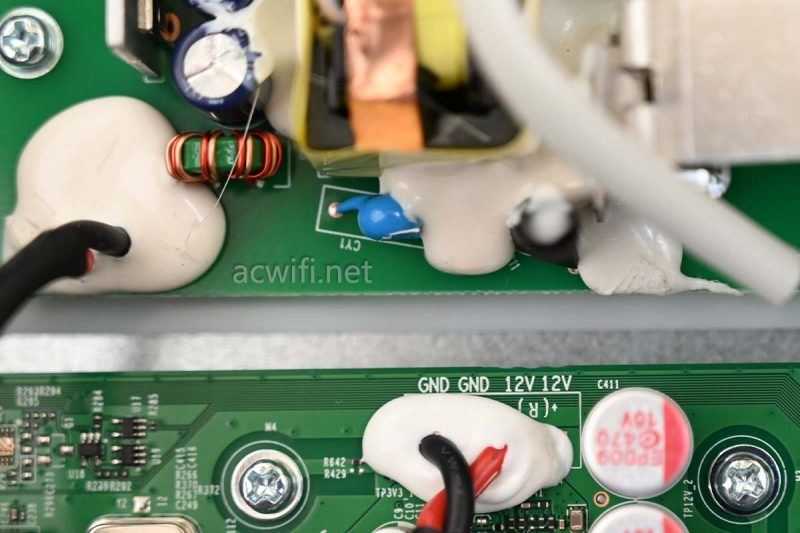

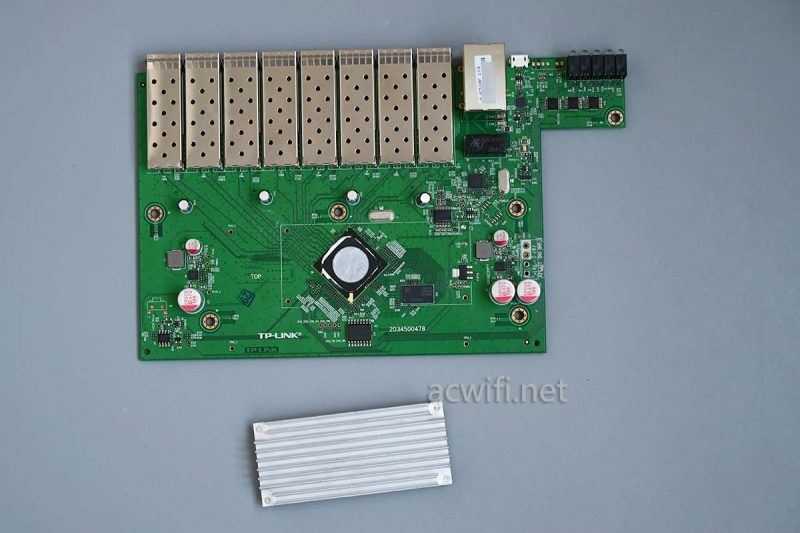

翻回主板正面，这根DC电源线是焊接，不方便拆，比较影响拆散热片，。最后不得不，先把2根DC线焊下来。经常1小时后拆下来散热片：

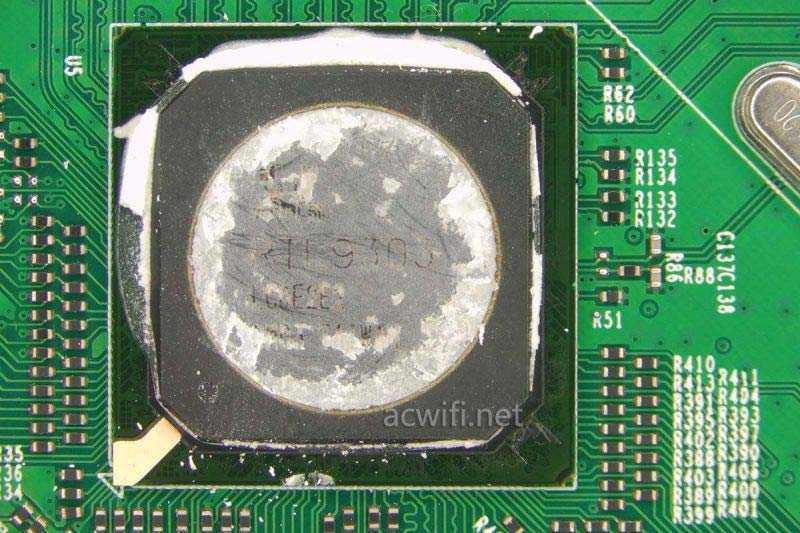

这台ST5008F V2.0的主控芯片是RTL9303。 “LAYER 3 MANAGED 8*10G PORT SWITCH CONTROLLER”
上一页 1 23 下一页 阅读全文
General Description
The Realtek RTL9303-CG is a highly integrated Layer3 switch supporting Energy Efficient Ethernet (EEE). It has up to 8-ports*10G Ethernet MAC.The RTL9303 is embedded with an up to 800MHz MIPS-34Kc CPU. It supports a Maximum 64Mbyte SPI NOR Flash, and 1G-Byte DDR3 SDRAMs (maximum). An embedded 64KB SRAM can be used for time-sensitive applications.
Features
160Gbps switch capacity
Maximum 64 Mbyte SPI NOR Flash or 512MB SPI NAND Flash and maximum 1GB DDR3 SDRAMs for internal MIPS-34Kc
Embedded MIPS-34Kc with MMU
Applications
LAYER 3 MANAGED 8*10G Switch
RTL9303支持三层管理。我拆过的使用过这颗RTL9303的型号有：ST1008F v2.0、R5010PE-EN V1.0、R6812TP-AC。后两台是路由器里使用的，所以功耗会很高，如果是在交换机里的角色，功耗就会很低。ST1008 V2.0空口待机功率也是3.9W。

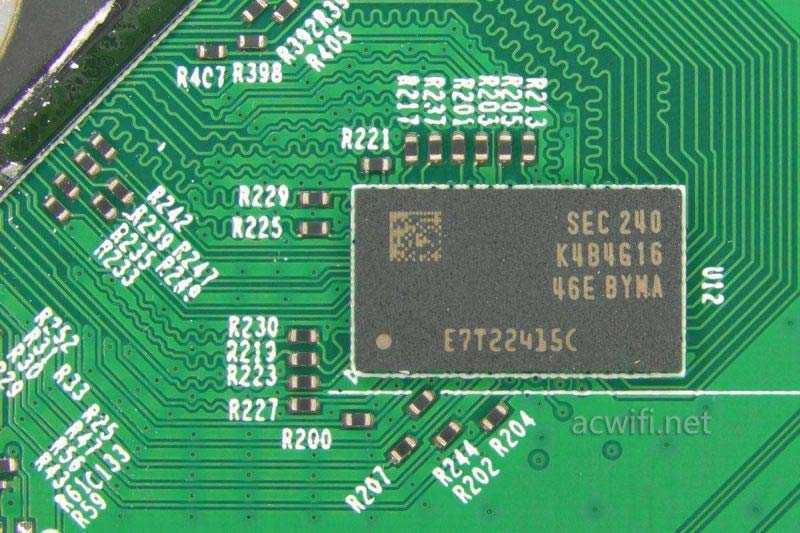

主控旁边的内存芯片，型号是K4B4G1646E-BYMA，DDR3-1866，容量512MB：

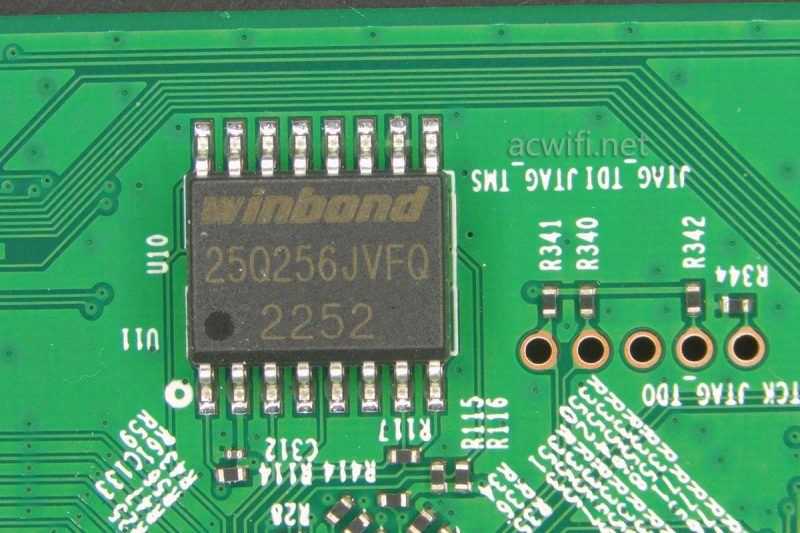

还有一颗闪存芯片，型号是W25Q256JVFQ，容量32MB：

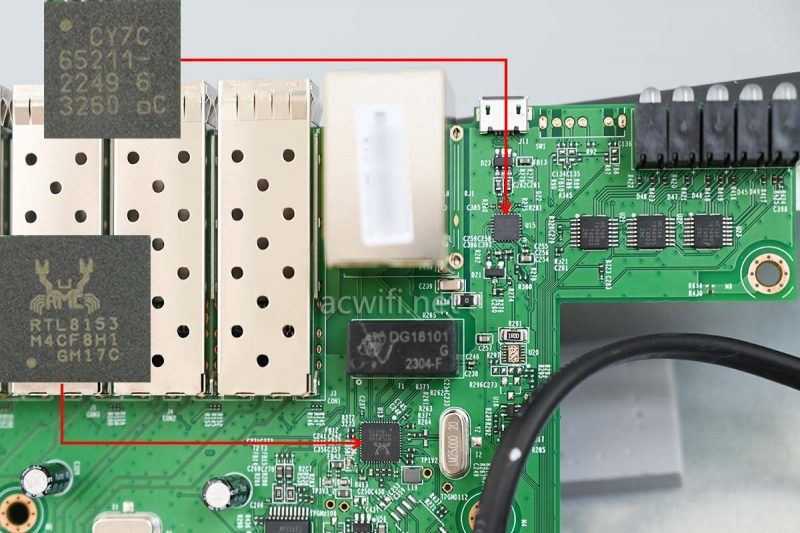

Console端口的电路里的芯片，
CY7C65211是一颗USB-串行桥接控制器，网络变压器下方的芯片RTL8153是一颗USB转千兆LAN的网卡芯片。用于管理网口的接入（Management）。

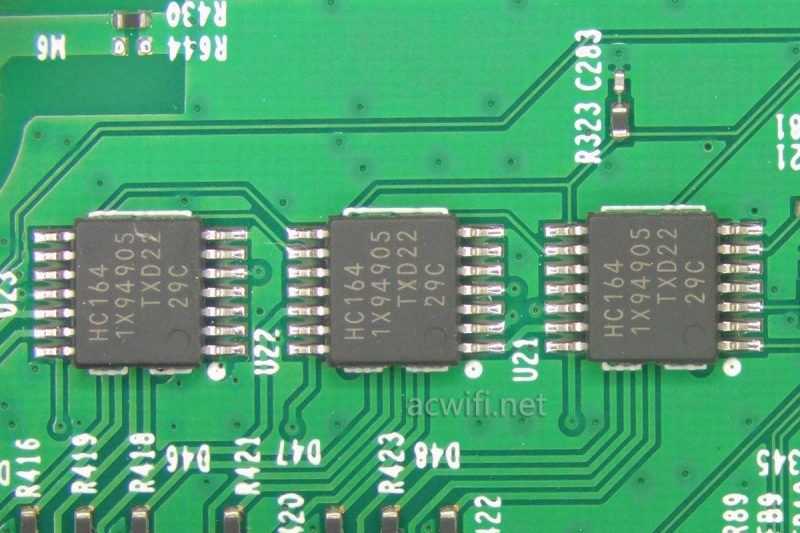

网口状态指示灯控制IC：

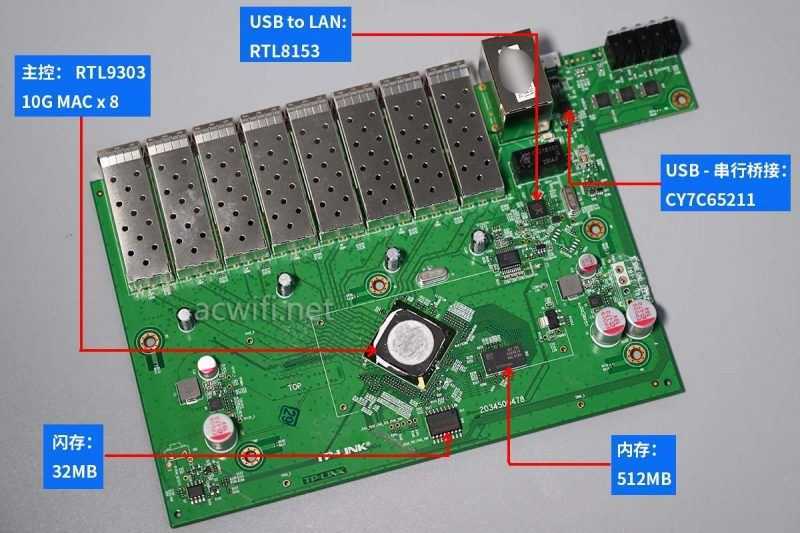

ST5008F v2.0的所有芯片型号汇总如下图：

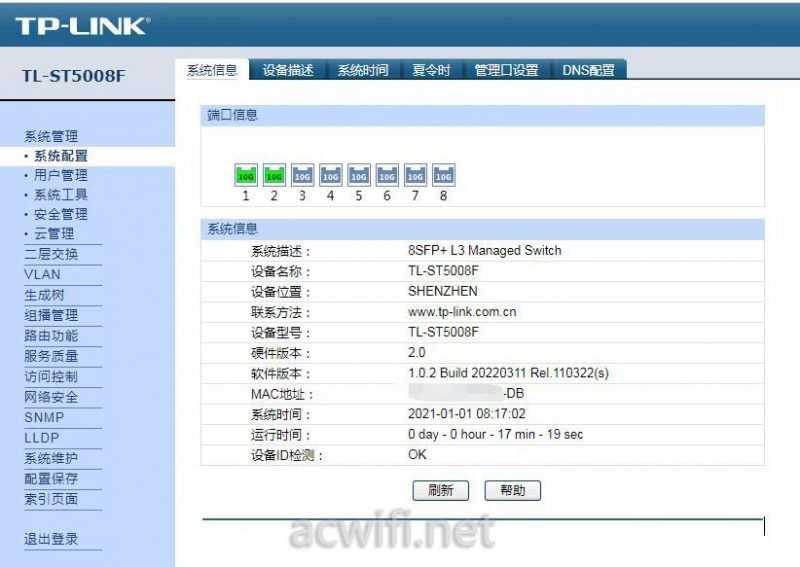

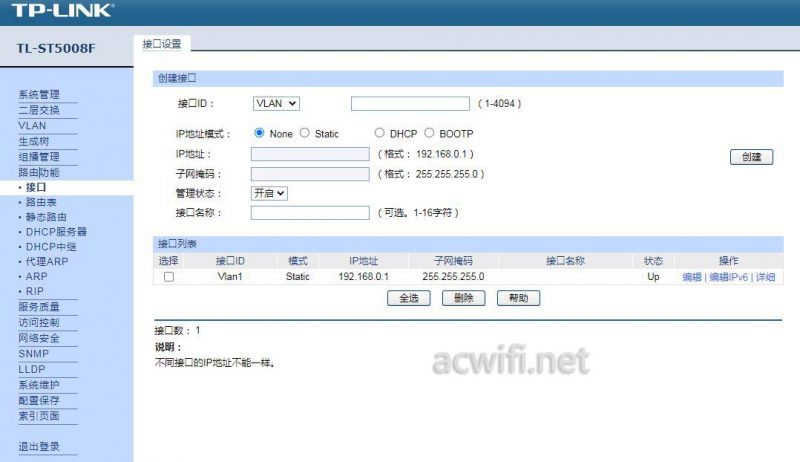

管理界面：
路由功能：
好多功能我都是不懂。
闲鱼和PDD价格不到800元，与不带管理的ST1008F v2.0相比，只贵了200元，性价比很高，如有二层、三层管理需求的可以入手，
