AMD在10月中旬宣布推出Radeon RX 6750 GRE新卡,光看命名,可能不少玩家有疑惑:这隶属RX6000系老卡,采用的还是RDNA 2架构,新瓶装老酒?AMD在搞什么呢?

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图1

要理解AMD的这一步棋,还需要从多方面去看:

①首先,主流显卡仍旧是销量的主力,但新卡/新工艺/新制程,受限于成本,价格很难下探。况且RDNA 2架构还有进一步挖掘的潜力。这时,AMD推出上一代主流级别的新卡,或许会成为“破冰利器”。

②AMD这波结合自身实际,又考虑到竞争对手的产品布局。目前RDNA 3架构的RX 7000系显卡存在空白区域,像入门RX 7600和中高端定位的RX 7700XT,一个2199元左右,一个3699元左右,两者差价1500左右。Radeon RX 6750 GRE的出现,定价2399元上下,弥补两者之间空缺的同时,又直击NVIDIA RTX 4060显卡。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图3

所以,这一篇文章,会带您详细了解,Radeon RX 6750 GRE PK RTX 4060,到底谁更值得入手?

Radeon RX 6750 GRE的规格参数:

Radeon RX 6750 GRE有两个版本,一个12GB显存,一个是10GB显存。但是,不要被表面参数迷惑了。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图5

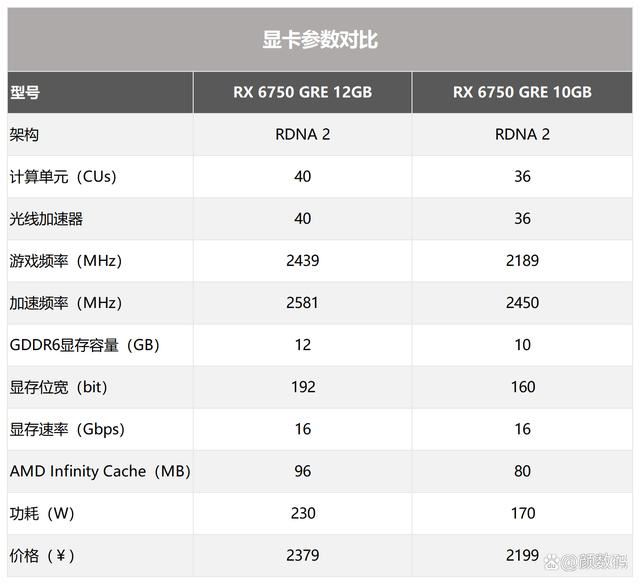

从上图两者参数对比来看,不光显存不同,连计算单元、频率、Infinity Cache缓存大小,功耗等都不同。我查了一下目前电商售价,同个品牌同个型号,12GB版本跟10GB价格差距在100-200元左右。我个人更倾向于推荐—Radeon RX 6750 GRE 12GB。多啰嗦一句:RX 6750 GRE 10GB面向竞争对手应该是RTX 3060。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图7

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图9

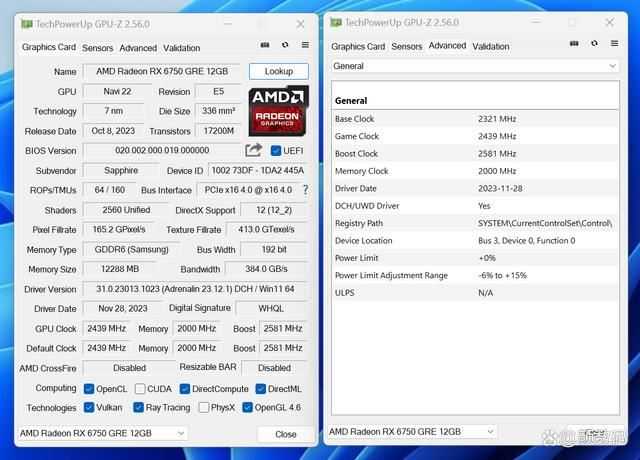

我拿到了蓝宝石RX 6750 GRE 12GB极地版,上面是GPU-Z显示的参数截图,其采用熟悉的RDNA2架构+Navi22核心,配备40个CUs单元,2560个流处理器,核心最大加速频率2581MHz,游戏频率2439MHz,96MB高速Infinity Cache缓存,拥有12GB 192bit GDDR6显存,384GB/s显存带宽。TDP功耗达到230W,有一说一,这个功耗真不低。

显卡外观细节介绍:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图11

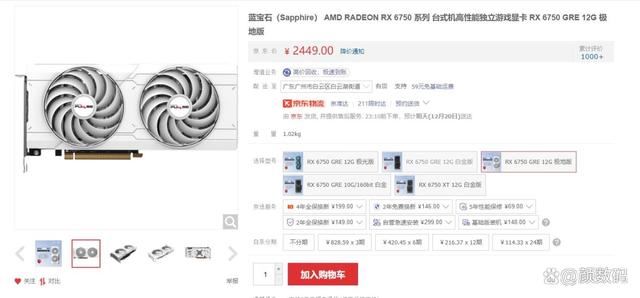

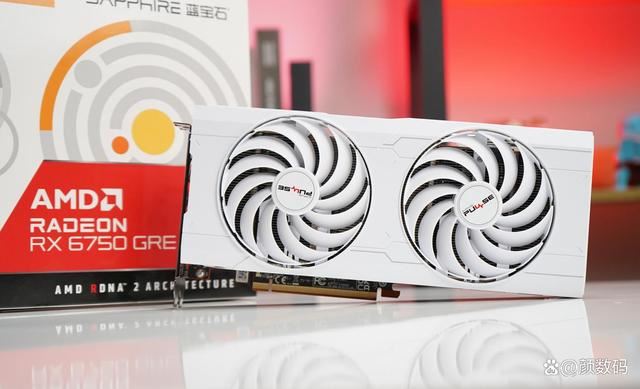

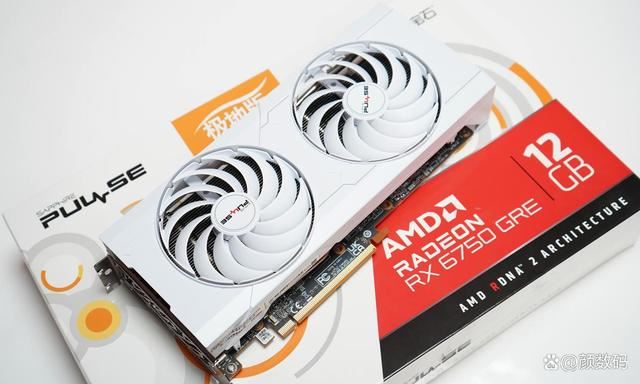

RX 6750 GRE是没有公版卡的,由AIB厂商直接发售。我们手上有一张蓝宝石RX 6750 GRE 12GB极地版,某东自营店价格2449元。蓝宝石RX 6750 GRE 12GB显卡一共推出白金系列<极地系列<极光系列,定位由低到高。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图13

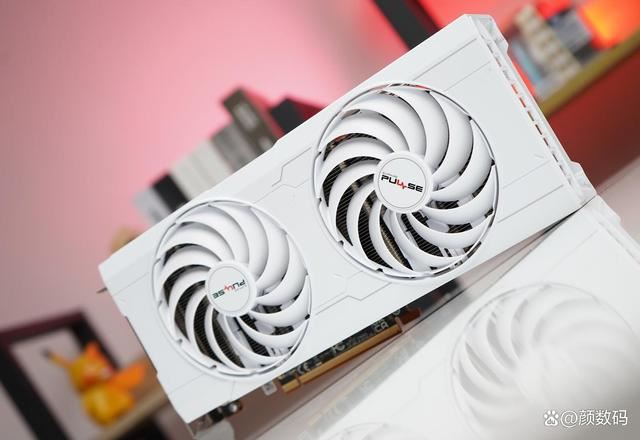

正如其名–极地!在极地里,下着白皑皑的大雪,显卡披上一层白色的妆容,两个100mm硕大风扇,给Navi22核心带来强劲“寒意”的同时,又给人一种纯白优雅的美感。这样的显卡,用于搭建白色的海景房主机,应该就是“版本的答案”。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图15

由于双风扇设计,显卡长度只有260mm,49mm厚,占据2个标准卡槽,尺寸不大,M-ATX/ATX机箱装起来没压力。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图17

刀刃式的轴流风扇,每个风扇多达12版刀刃式扇叶+连框结构设计,并且采用超耐久的双滚珠轴承,可以提升下压风流,迅速带走热量。此外,支持智能启停技术,带来低噪音的使用体验。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图19

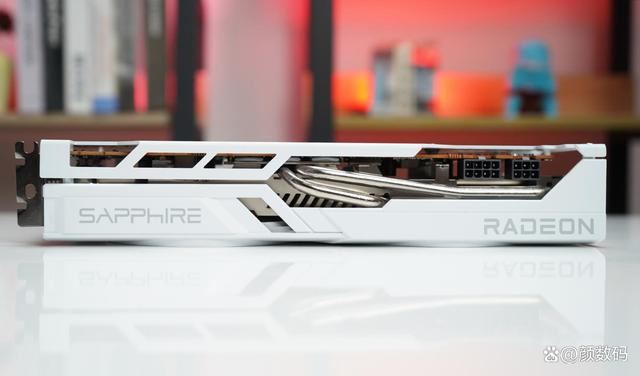

显卡顶部左侧是SAPPHIRE品牌LOGO,右侧则是RADEON字样。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图21

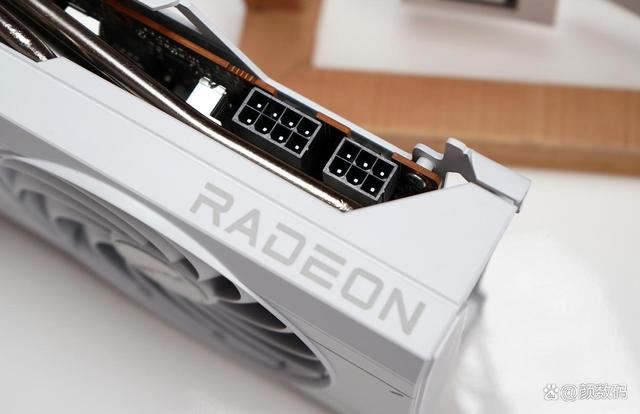

供电接口为8Pin+6Pin,考虑到230W功耗设定,推荐上600W至650W的电源。

上一页12 3 4 下一页 阅读全文

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图23

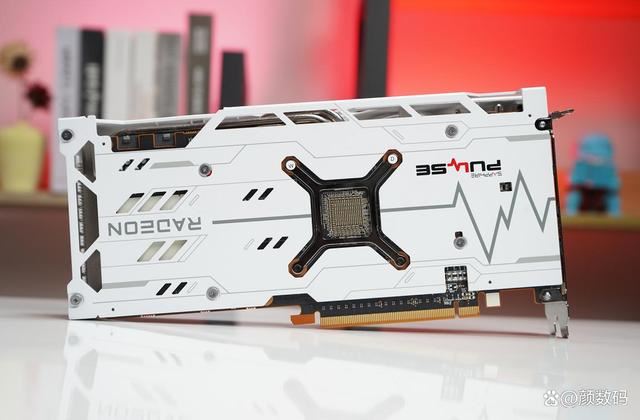

白色涂装的全尺寸金属背板,上面做了一些镂空设计,不仅提升显卡颜值 ,还能保护PCB板,并且有一定辅助散热功能。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图25

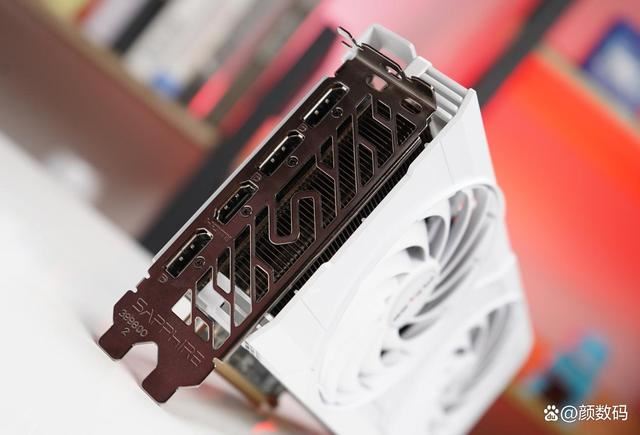

3个DP 1.4a以及1个HDMI 2.1接口,组多屏无压力。

显卡的拆解:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图27

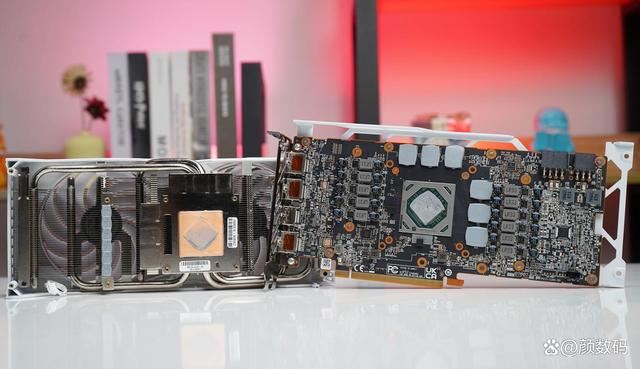

这是拆下来的全貌!

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图29

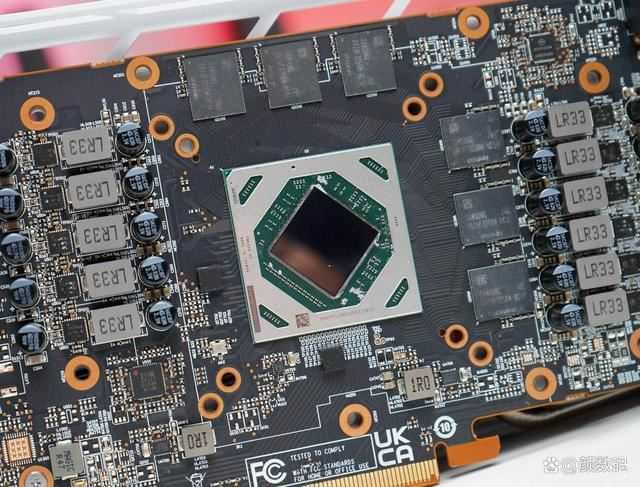

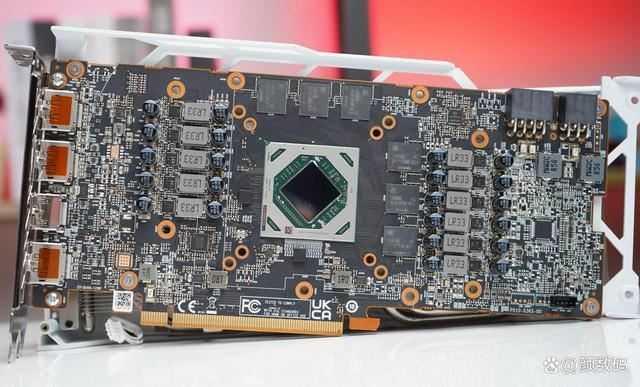

中间那颗是Navi 22XT核心,周围六颗三星GDDR6的显存颗粒,单颗容量2GB,共计12GB。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图31

在用料方面,使用高品质10层PCB制造,让显卡在长时间、高负载的环境下仍旧稳定运行。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图33

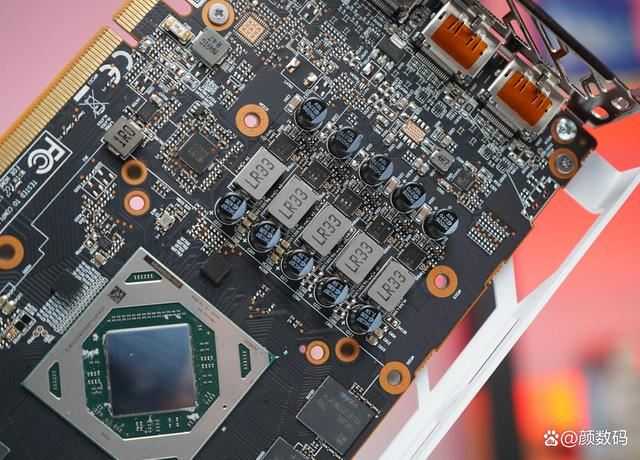

11相供电,全部安排在PCB的左右两侧,其中左侧5相,右侧6相。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图35

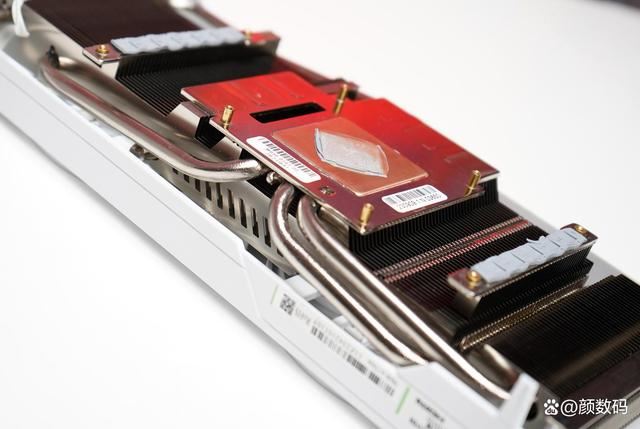

散热方面,纯铜底座直触GPU核心与显存核心,4根镀镍复合式热管,配合加厚的鳍片,散热效能应该是完全压制住显卡整体的发热。

上机效果展示:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图37

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图39

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图41

上一页 1 23 4 下一页 阅读全文

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图43

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图45

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图47

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图49

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图51

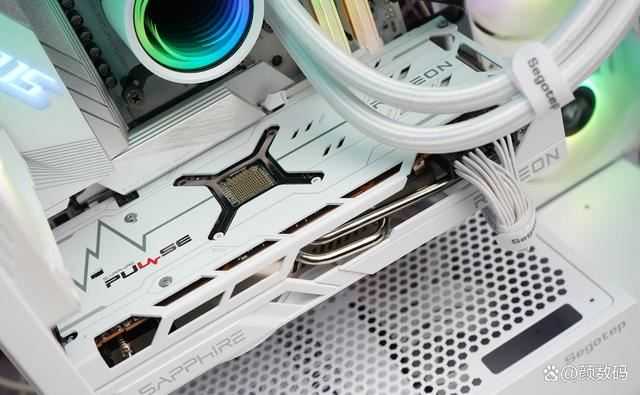

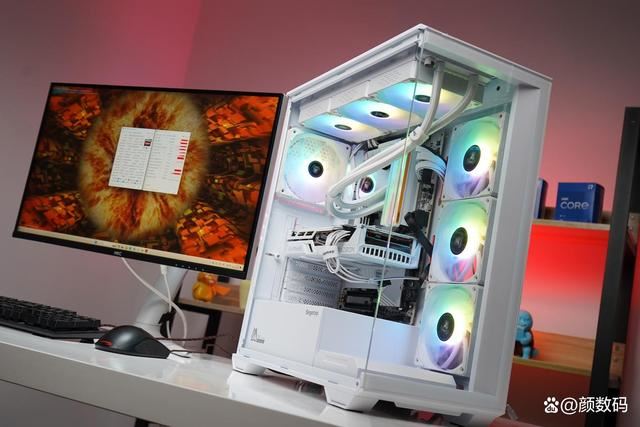

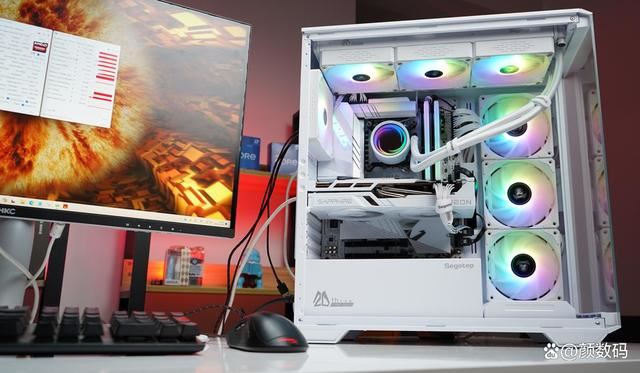

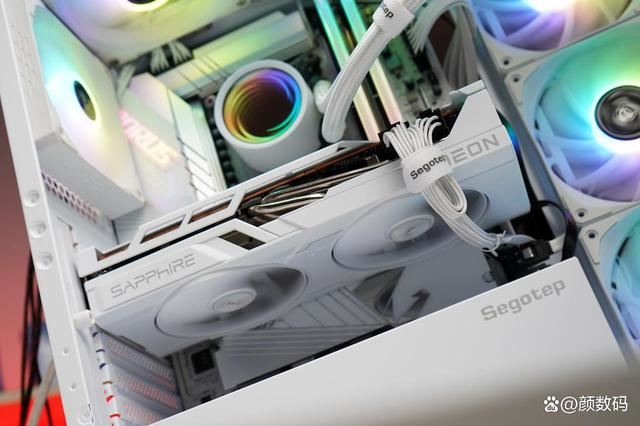

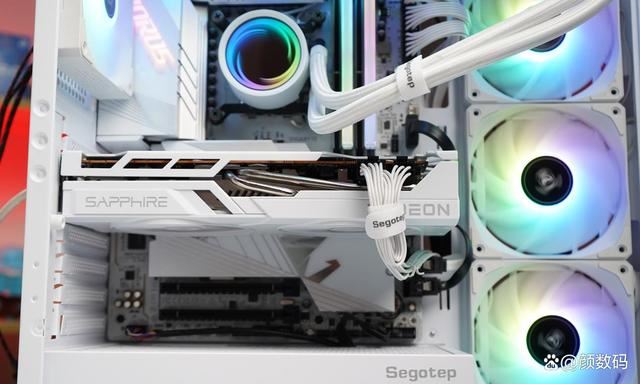

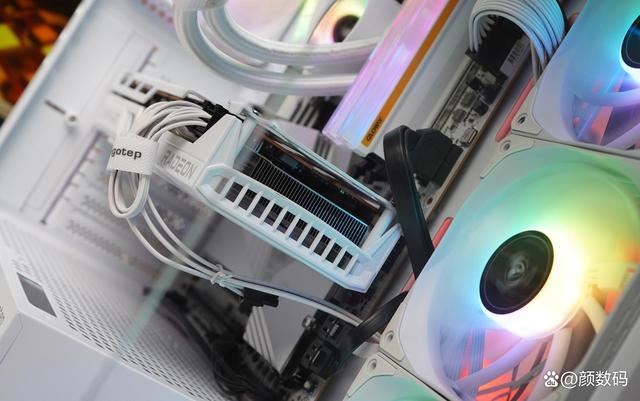

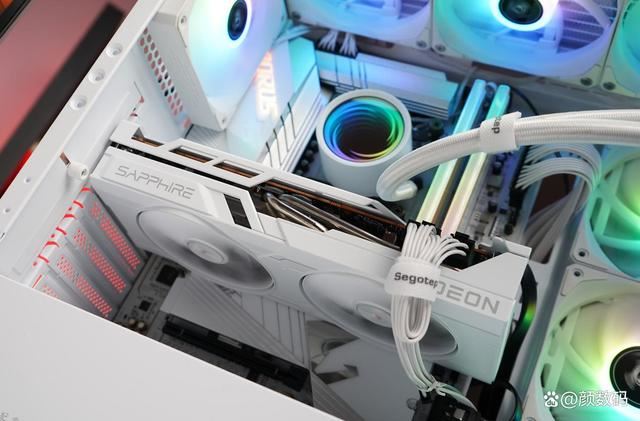

使用蓝宝石RX 6750 GRE 12GB极地版,搭建的海景房主机,以纯白色调为主,270度无死角视野,完美显卡与其他硬件组合带来的视觉美感。这样的主机,谁人不爱呢?

测试平台:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图53

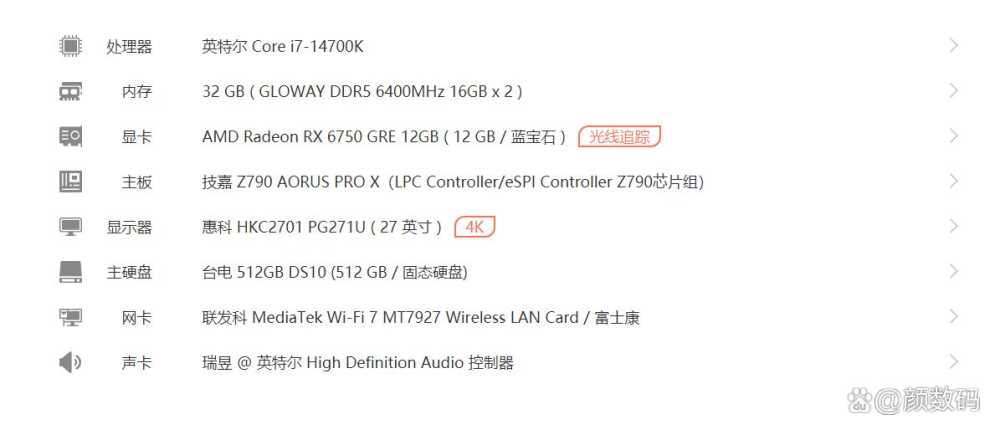

测试平台,使用最新14代酷睿i7-14700K处理器+Z790主板,850W的金牌电源,确保显卡性能的全力发挥。对比显卡方面上,当然是它的直接竞争对手RTX 4060 8GB。

3DMark理论测试:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图55

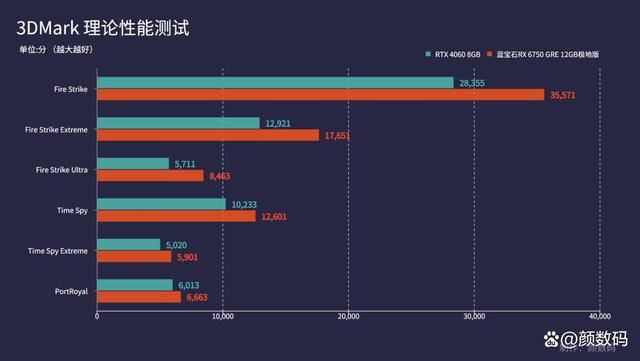

3DMark理论测试部分,不管是DX11,还是DX12,蓝宝石RX 6750 GRE 12GB极地版都完胜RTX 4060 8GB显卡,领先幅度在20%-30%期间。就是光追部分,还是N卡的基本盘,两者没拉开差距。

游戏性能测试:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图57

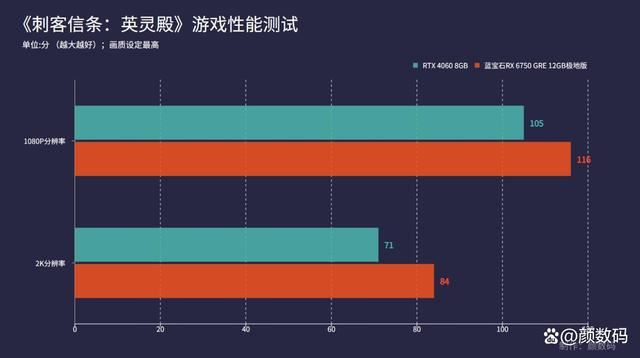

《刺客信条:英灵殿》测试,最高画质设定,测试1080P分辨率和2K分辨率,蓝宝石RX 6750 GRE 12GB极地版优势明显,尤其是2K分辨率,领先幅度达到12%。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图59

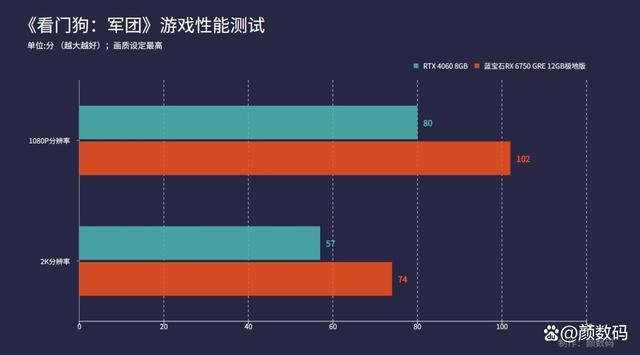

《看门狗:军团》的情况一样,蓝宝石RX 6750 GRE 12GB极地版在2K分辨率表现更好,跑出74帧; 而RTX 4060 8GB显卡没有达到60帧流畅的标准。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图61

上一页 1 2 34 下一页 阅读全文

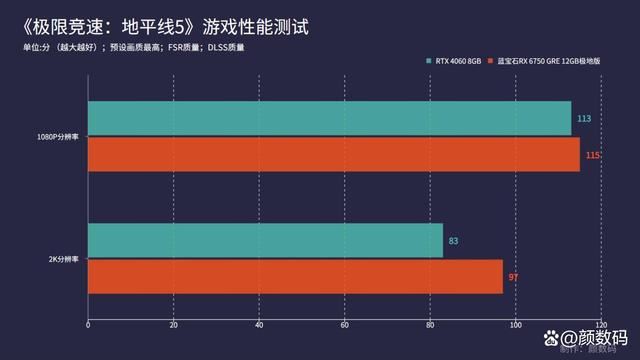

《极限竞速:地平线5》测试中,两款显卡在1080P分辨率不相上下,2K分辨率后,蓝宝石RX 6750 GRE 12GB极地版领先RTX 4060 8GB约15%。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图63

再来看《赛博朋克 2077》,分别开启FSR和DLSS,1080P分辨率,两款显卡差距没那么明显。到了2K分辨率后,RTX 4060 8G的显存拖后腿,无法流畅运行。而蓝宝石RX 6750 GRE 12GB极地版跑出来无压力。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图65

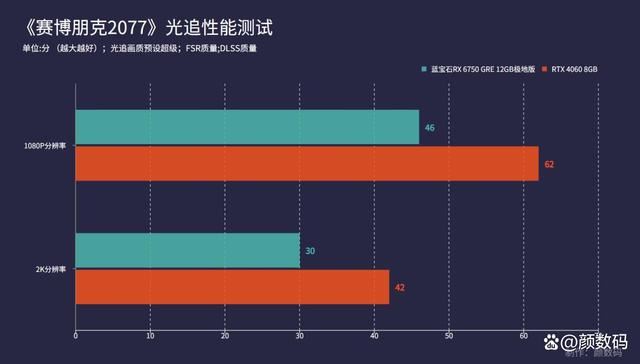

不过,开启光追后,RTX4060 8GB显卡实现反超,毕竟NVIDIA在光追游戏方面的优化还是明显好于AMD的。

AMD FidelityFX Super Resolution 3(FSR3)技术介绍

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图67

蓝宝石RX 6750 GRE 12GB极地版还支持AMD最新黑科技FSR 3技术,这是AMD一项重磅更新,你可以把它看作是NVIDIA DLSS 3,在保证画质的前提下,开启FSR 3之后,可以大幅度提高帧率,让游戏更流畅地运行。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图69

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图71

相比于上一代FSR2,FSR 3技术加入帧生成和Native AA质量模式。

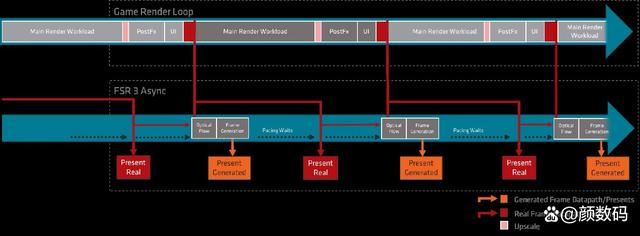

①FSR 3的帧生成,是通过AFMF(AMD Fluid Motion Frames)光流技术,来处理运动矢量数据,从而生成额外高质量帧,最高可提升2倍帧率。

②Native AA质量模式,用高质量的抗锯齿和锐化技术,提高原生分辨率的图像质量。当Native AA质量模式+帧生成一起时,带来图像质量和帧数双重提升。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图73

目前支持FSR 3技术的游戏,有《不朽者传奇》和《魔咒之地》。据说,《赛博朋克2077》和《黑悟空:神话》也将加入FSR 3技术。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图75

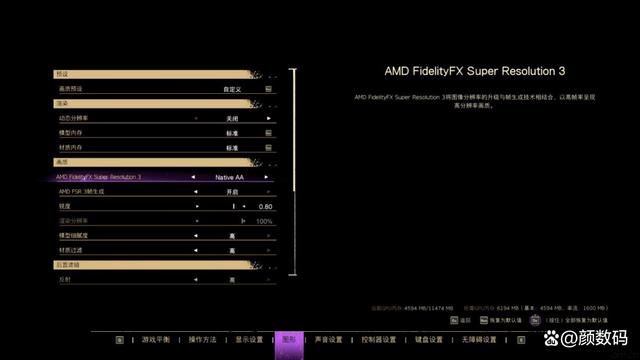

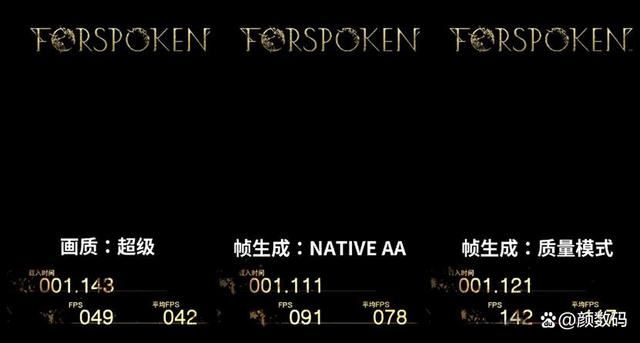

《魔咒之地》测试中,2K分辨率+画质超级,蓝宝石RX 6750 GRE 12GB极地版显卡平均帧只有42FPS。Native AA质量模式+帧生成开启,平均帧数提升到78帧;提升幅度达到85%,相当可观了。如果是FSR质量模式+帧生成,平均帧暴涨至117帧,几乎翻了三倍。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图77

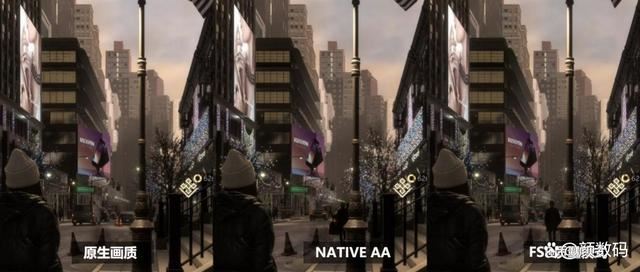

这是《魔咒之地》的同一场景下50%放大图像,就清晰度来说,Native AA质量模式下表现是最好的,纹理清晰,但暗部细节比原生画质会差一点。质量模式其实也不差,就是远景边缘会稍有点模糊,考虑到帧数大幅度提升 ,牺牲这一点画质还是很值的。

对于蓝宝石RX 6750 GRE 12GB极地版显卡来说,在FSR 3.0游戏未大量普及之时,AFMF光流技术是不错补充,它通过驱动来开启即可。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图79

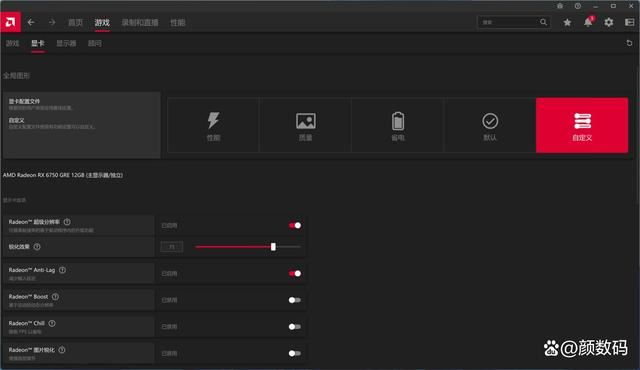

导出驱动面板,勾选AMD FluidMotionFrames+Radeon Anti-Lag(降低输入延迟)就完成了。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图81

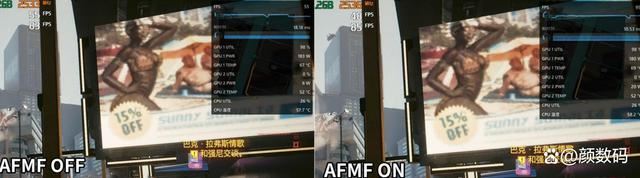

像《赛博朋克2077》暂时还不支持FSR 3技术,但在驱动中开启AFMF技术,通过AMD的Adrenalin驱动来观察到帧数的提升。可以看到开启前后,55帧VS 95帧,帧数差距在97%,几乎实现翻倍提升,这就是A卡牛逼之处。

温度与功耗测试:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图83

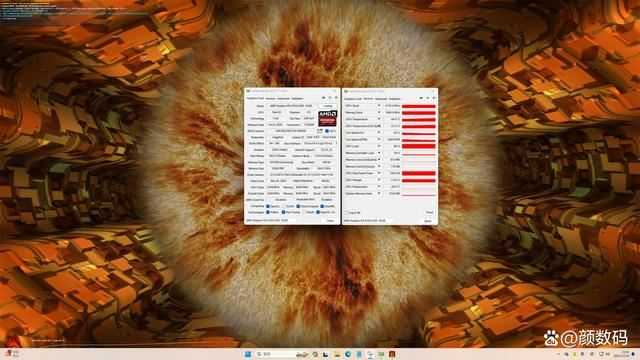

我们使用Furmark软件对蓝宝石RX 6750 GRE 12GB极地版显卡进行满载测试。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图85

在显卡满载的情况下,蓝宝石RX 6750 GRE 12GB极地版显卡烤机温度仅64℃左右,热点温度为81℃,风扇转速为33%,这个温控表现,远领先于竞品。

功耗方面,满载时GPU功耗为186W,以功耗换性能,大家认为值吗?

总结 :

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图87

今天上手评测的RX 6750 GRE 12GB新卡,定位介于RX 7600和RX 7700 XT之间,直接对位竞争对手RTX 4060 8GB,两者价格也差不多。但是从对比来看,RX 6750 GRE 12GB的综合性能远强于RTX 4060 8GB,显存还大。尤其是FSR 3的“帧生成”功能和“Native AA”质量模式加入,如虎添翼般的存在。

要说缺点,一是功耗高。二是RDNA 2在光追性能上表现一般。2K光栅游戏,是RX 6750 GRE 12GB显卡优势。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图89

至于蓝宝石RX 6750 GRE 12GB极地版显卡,是非公版的RX 6750 GRE显卡中比较值得入手的一款。纯白外观颜值高,做工用料扎实,散热系统很豪华,2449元的价格,怎么看都比你买RTX 4060 8GB更具性价比!

上一页 1 2 3 4下一页阅读全文

AMD在10月中旬宣布推出Radeon RX 6750 GRE新卡,光看命名,可能不少玩家有疑惑:这隶属RX6000系老卡,采用的还是RDNA 2架构,新瓶装老酒?AMD在搞什么呢?

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图1

要理解AMD的这一步棋,还需要从多方面去看:

①首先,主流显卡仍旧是销量的主力,但新卡/新工艺/新制程,受限于成本,价格很难下探。况且RDNA 2架构还有进一步挖掘的潜力。这时,AMD推出上一代主流级别的新卡,或许会成为“破冰利器”。

②AMD这波结合自身实际,又考虑到竞争对手的产品布局。目前RDNA 3架构的RX 7000系显卡存在空白区域,像入门RX 7600和中高端定位的RX 7700XT,一个2199元左右,一个3699元左右,两者差价1500左右。Radeon RX 6750 GRE的出现,定价2399元上下,弥补两者之间空缺的同时,又直击NVIDIA RTX 4060显卡。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图3

所以,这一篇文章,会带您详细了解,Radeon RX 6750 GRE PK RTX 4060,到底谁更值得入手?

Radeon RX 6750 GRE的规格参数:

Radeon RX 6750 GRE有两个版本,一个12GB显存,一个是10GB显存。但是,不要被表面参数迷惑了。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图5

从上图两者参数对比来看,不光显存不同,连计算单元、频率、Infinity Cache缓存大小,功耗等都不同。我查了一下目前电商售价,同个品牌同个型号,12GB版本跟10GB价格差距在100-200元左右。我个人更倾向于推荐—Radeon RX 6750 GRE 12GB。多啰嗦一句:RX 6750 GRE 10GB面向竞争对手应该是RTX 3060。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图7

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图9

我拿到了蓝宝石RX 6750 GRE 12GB极地版,上面是GPU-Z显示的参数截图,其采用熟悉的RDNA2架构+Navi22核心,配备40个CUs单元,2560个流处理器,核心最大加速频率2581MHz,游戏频率2439MHz,96MB高速Infinity Cache缓存,拥有12GB 192bit GDDR6显存,384GB/s显存带宽。TDP功耗达到230W,有一说一,这个功耗真不低。

显卡外观细节介绍:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图11

RX 6750 GRE是没有公版卡的,由AIB厂商直接发售。我们手上有一张蓝宝石RX 6750 GRE 12GB极地版,某东自营店价格2449元。蓝宝石RX 6750 GRE 12GB显卡一共推出白金系列<极地系列<极光系列,定位由低到高。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图13

正如其名–极地!在极地里,下着白皑皑的大雪,显卡披上一层白色的妆容,两个100mm硕大风扇,给Navi22核心带来强劲“寒意”的同时,又给人一种纯白优雅的美感。这样的显卡,用于搭建白色的海景房主机,应该就是“版本的答案”。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图15

由于双风扇设计,显卡长度只有260mm,49mm厚,占据2个标准卡槽,尺寸不大,M-ATX/ATX机箱装起来没压力。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图17

刀刃式的轴流风扇,每个风扇多达12版刀刃式扇叶+连框结构设计,并且采用超耐久的双滚珠轴承,可以提升下压风流,迅速带走热量。此外,支持智能启停技术,带来低噪音的使用体验。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图19

显卡顶部左侧是SAPPHIRE品牌LOGO,右侧则是RADEON字样。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图21

供电接口为8Pin+6Pin,考虑到230W功耗设定,推荐上600W至650W的电源。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图23

白色涂装的全尺寸金属背板,上面做了一些镂空设计,不仅提升显卡颜值 ,还能保护PCB板,并且有一定辅助散热功能。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图25

3个DP 1.4a以及1个HDMI 2.1接口,组多屏无压力。

显卡的拆解:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图27

这是拆下来的全貌!

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图29

中间那颗是Navi 22XT核心,周围六颗三星GDDR6的显存颗粒,单颗容量2GB,共计12GB。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图31

在用料方面,使用高品质10层PCB制造,让显卡在长时间、高负载的环境下仍旧稳定运行。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图33

11相供电,全部安排在PCB的左右两侧,其中左侧5相,右侧6相。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图35

散热方面,纯铜底座直触GPU核心与显存核心,4根镀镍复合式热管,配合加厚的鳍片,散热效能应该是完全压制住显卡整体的发热。

上机效果展示:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图37

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图39

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图41

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图43

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图45

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图47

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图49

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图51

使用蓝宝石RX 6750 GRE 12GB极地版,搭建的海景房主机,以纯白色调为主,270度无死角视野,完美显卡与其他硬件组合带来的视觉美感。这样的主机,谁人不爱呢?

测试平台:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图53

测试平台,使用最新14代酷睿i7-14700K处理器+Z790主板,850W的金牌电源,确保显卡性能的全力发挥。对比显卡方面上,当然是它的直接竞争对手RTX 4060 8GB。

3DMark理论测试:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图55

3DMark理论测试部分,不管是DX11,还是DX12,蓝宝石RX 6750 GRE 12GB极地版都完胜RTX 4060 8GB显卡,领先幅度在20%-30%期间。就是光追部分,还是N卡的基本盘,两者没拉开差距。

游戏性能测试:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图57

《刺客信条:英灵殿》测试,最高画质设定,测试1080P分辨率和2K分辨率,蓝宝石RX 6750 GRE 12GB极地版优势明显,尤其是2K分辨率,领先幅度达到12%。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图59

《看门狗:军团》的情况一样,蓝宝石RX 6750 GRE 12GB极地版在2K分辨率表现更好,跑出74帧; 而RTX 4060 8GB显卡没有达到60帧流畅的标准。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图61

《极限竞速:地平线5》测试中,两款显卡在1080P分辨率不相上下,2K分辨率后,蓝宝石RX 6750 GRE 12GB极地版领先RTX 4060 8GB约15%。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图63

再来看《赛博朋克 2077》,分别开启FSR和DLSS,1080P分辨率,两款显卡差距没那么明显。到了2K分辨率后,RTX 4060 8G的显存拖后腿,无法流畅运行。而蓝宝石RX 6750 GRE 12GB极地版跑出来无压力。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图65

不过,开启光追后,RTX4060 8GB显卡实现反超,毕竟NVIDIA在光追游戏方面的优化还是明显好于AMD的。

AMD FidelityFX Super Resolution 3(FSR3)技术介绍

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图67

蓝宝石RX 6750 GRE 12GB极地版还支持AMD最新黑科技FSR 3技术,这是AMD一项重磅更新,你可以把它看作是NVIDIA DLSS 3,在保证画质的前提下,开启FSR 3之后,可以大幅度提高帧率,让游戏更流畅地运行。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图69

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图71

相比于上一代FSR2,FSR 3技术加入帧生成和Native AA质量模式。

①FSR 3的帧生成,是通过AFMF(AMD Fluid Motion Frames)光流技术,来处理运动矢量数据,从而生成额外高质量帧,最高可提升2倍帧率。

②Native AA质量模式,用高质量的抗锯齿和锐化技术,提高原生分辨率的图像质量。当Native AA质量模式+帧生成一起时,带来图像质量和帧数双重提升。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图73

目前支持FSR 3技术的游戏,有《不朽者传奇》和《魔咒之地》。据说,《赛博朋克2077》和《黑悟空:神话》也将加入FSR 3技术。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图75

《魔咒之地》测试中,2K分辨率+画质超级,蓝宝石RX 6750 GRE 12GB极地版显卡平均帧只有42FPS。Native AA质量模式+帧生成开启,平均帧数提升到78帧;提升幅度达到85%,相当可观了。如果是FSR质量模式+帧生成,平均帧暴涨至117帧,几乎翻了三倍。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图77

这是《魔咒之地》的同一场景下50%放大图像,就清晰度来说,Native AA质量模式下表现是最好的,纹理清晰,但暗部细节比原生画质会差一点。质量模式其实也不差,就是远景边缘会稍有点模糊,考虑到帧数大幅度提升 ,牺牲这一点画质还是很值的。

对于蓝宝石RX 6750 GRE 12GB极地版显卡来说,在FSR 3.0游戏未大量普及之时,AFMF光流技术是不错补充,它通过驱动来开启即可。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图79

导出驱动面板,勾选AMD FluidMotionFrames+Radeon Anti-Lag(降低输入延迟)就完成了。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图81

像《赛博朋克2077》暂时还不支持FSR 3技术,但在驱动中开启AFMF技术,通过AMD的Adrenalin驱动来观察到帧数的提升。可以看到开启前后,55帧VS 95帧,帧数差距在97%,几乎实现翻倍提升,这就是A卡牛逼之处。

温度与功耗测试:

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图83

我们使用Furmark软件对蓝宝石RX 6750 GRE 12GB极地版显卡进行满载测试。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图85

在显卡满载的情况下,蓝宝石RX 6750 GRE 12GB极地版显卡烤机温度仅64℃左右,热点温度为81℃,风扇转速为33%,这个温控表现,远领先于竞品。

功耗方面,满载时GPU功耗为186W,以功耗换性能,大家认为值吗?

总结 :

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图87

今天上手评测的RX 6750 GRE 12GB新卡,定位介于RX 7600和RX 7700 XT之间,直接对位竞争对手RTX 4060 8GB,两者价格也差不多。但是从对比来看,RX 6750 GRE 12GB的综合性能远强于RTX 4060 8GB,显存还大。尤其是FSR 3的“帧生成”功能和“Native AA”质量模式加入,如虎添翼般的存在。

要说缺点,一是功耗高。二是RDNA 2在光追性能上表现一般。2K光栅游戏,是RX 6750 GRE 12GB显卡优势。

蓝宝石RX6750 GRE怎么样? 蓝宝石RX6750 GRE显卡详细测评插图89

至于蓝宝石RX 6750 GRE 12GB极地版显卡,是非公版的RX 6750 GRE显卡中比较值得入手的一款。纯白外观颜值高,做工用料扎实,散热系统很豪华,2449元的价格,怎么看都比你买RTX 4060 8GB更具性价比!
