微星主板EZ Debug指示灯怎么判断开机点不亮故障

以前我们电脑无法开机,最常见的判断方法就是听各种蜂鸣声,不同的蜂鸣声代表了不同硬件问题,目前市面上很多主板集成了EZ Debug,这里我们以微星主板EZ Debug为例简单介绍下,如何通过微星主板EZ Debug指示灯判断开不起机故障,其他主板大致一样!

微星主板指示灯EZ Debug分为四种:CPU、DRAM、VGA以及BOOT。

微星主板EZ Debug指示灯怎么判断开机点不亮故障插图1

EZ Debug四种:CPU、DRAM、VGA以及BOOT。

正常开机会按照CPU、DRAM、VGA和BOOT的顺序逐一点亮,这就是电脑开机自检的顺序。而如果长时间停留在某一个灯上,那就说明对应相应的区域出现的问题。

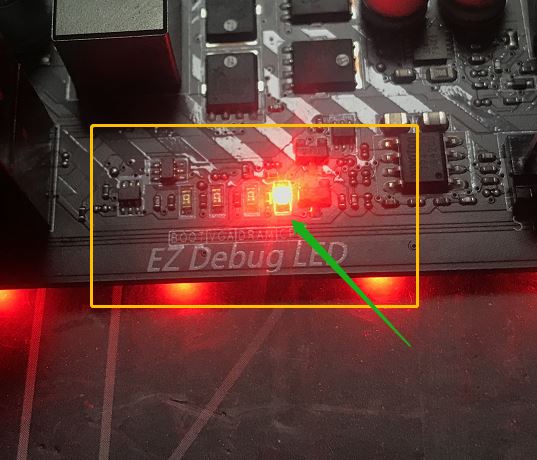

CPU指示灯常亮:

微星主板EZ Debug指示灯怎么判断开机点不亮故障插图3

CPU指示灯常亮

CPU指示灯是自检第一顺位,如果CPU指示灯常亮,说明是CPU自检没有过去。一般会是三种问题,一个是CPU本身出现了问题,一个是主板出现了故障,还有一种是内存出现了问题。

CPU其实损坏的可能性很小,一般CPU指示灯常亮我们首先会排查内存,可以反复插拔尝试,笔者遇到过主板内存双通道出现问题,只要插两根内存就会卡在CPU自检上,只插一根就能顺利通过CPU自检。

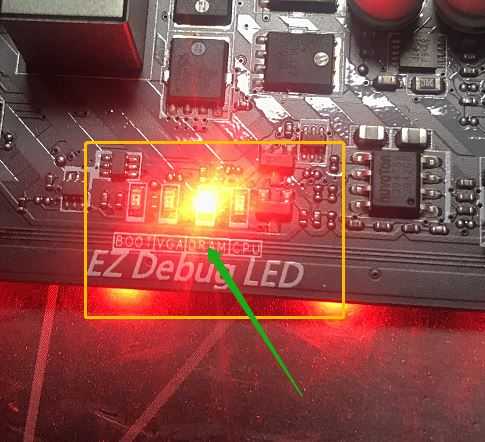

DRAM指示灯常亮:

微星主板EZ Debug指示灯怎么判断开机点不亮故障插图5

DRAM指示灯常亮

DRAM指示灯常亮比CPU指示灯常亮常见的多,这说是内存自检没过去,一般是内存本身或者主板内存插槽出现了问题。

与CPU指示灯常亮一样,反复插拔内存依旧管用,或者换插槽去插内存,有时候会因为内存松动而让DRAM指示灯常亮,同时插拔时记得可以轻轻擦一下内存金手指,因为内存的金手指部分容易产生静电,这也是造成DRAM指示灯常亮的原因之一。

VGA指示灯常亮:

微星主板EZ Debug指示灯怎么判断开机点不亮故障插图7

VGA指示灯常亮

VGA指示灯常亮同样比较常见,这个问题基本上是显示器和显卡造成的显示器的接口和视频出现VGA指示灯常亮的问题较小,一般都是在排查完显卡之后在排查显示器和视频线的问题。

同时与内存一样,显卡可以使用反复插拔大法来解决VGA指示灯常亮的问题,大部分主板都由两个以上的显卡插槽,也可以换个显卡插槽进行安装,看看是不是下那颗插槽出现了问题。

BOOT指示灯常亮:

微星主板EZ Debug指示灯怎么判断开机点不亮故障插图9

BOOT指示灯常亮

BOOT指示灯常亮意味着系统或者硬盘出现了问题,基本上很少见,一般都是兼容性出现了问题。有的时候BOOT指示灯常亮电脑可以开机却只能进BIOS,这有可能是系统出现了故障,或者是硬盘没有安装或者损坏,可以排查一下硬盘或者系统。一般我们都是排查显示器和视频线。

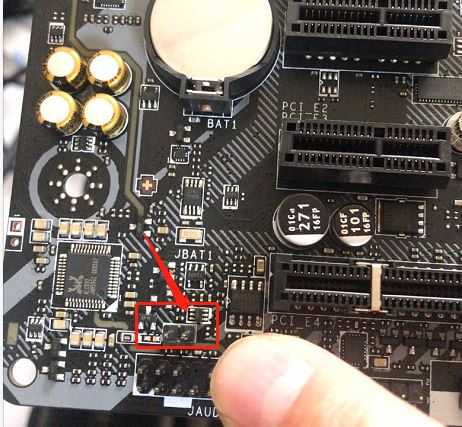

微星主板EZ Debug指示灯怎么判断开机点不亮故障插图11

微星JBAT1

这里介绍清COMS 的小方法:如果遇到超频引起的开不起机,扣电池/ 或者除扣电池的方法外一般主板都有跳线,短接跳线也可以恢复默认的!微星主板一般在电池旁边 有个JBAT1 针脚 开机状态短接2-3秒即可!

华硕主板是CLRTC针脚开机状态短接2-3秒!

微星主板EZ Debug指示灯怎么判断开机点不亮故障插图13

华硕主板是CLRTC

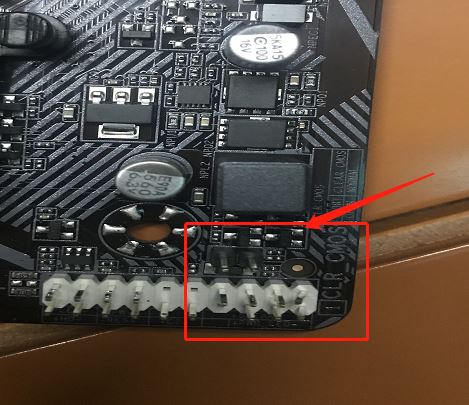

技嘉主板是CLR COMS针脚开机状态短接2-3秒!

微星主板EZ Debug指示灯怎么判断开机点不亮故障插图15

技嘉主板是CLR COMS

关于主板EZ Debug指示灯故障排查法介绍到这里,一般情况我们都是通过:反复插拔、扣电池,短接清COMS,或者替换其他硬件来排查!希望能帮到大家!

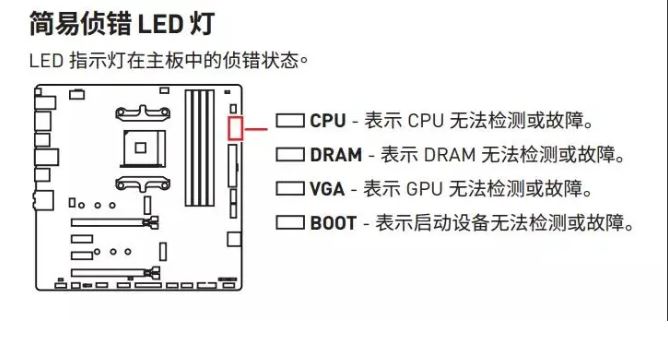

总结:

微星主板EZ Debug指示灯怎么判断开机点不亮故障插图17

请先查看主板EZDEBUG灯状态,不同灯对应不同故障。

CPU灯常亮代表主板无法识别到CPU,故障原因可能是CPU供电问题、也可能是针脚问题或撞件引发故障,AMD平台则多为主板不识别新CPU。 DRARM灯亮代表主板认不到内存,建议单插并更换插槽测试。故障原因可能是内存本身故障或CPU内存控制器问题。

VGA灯亮表示主板无法识别核显/独立显卡,建议插拔更换测试。

BOOT灯亮代表启动故障,建议检查存储设备,或把DP线换为HDMI线试试。
